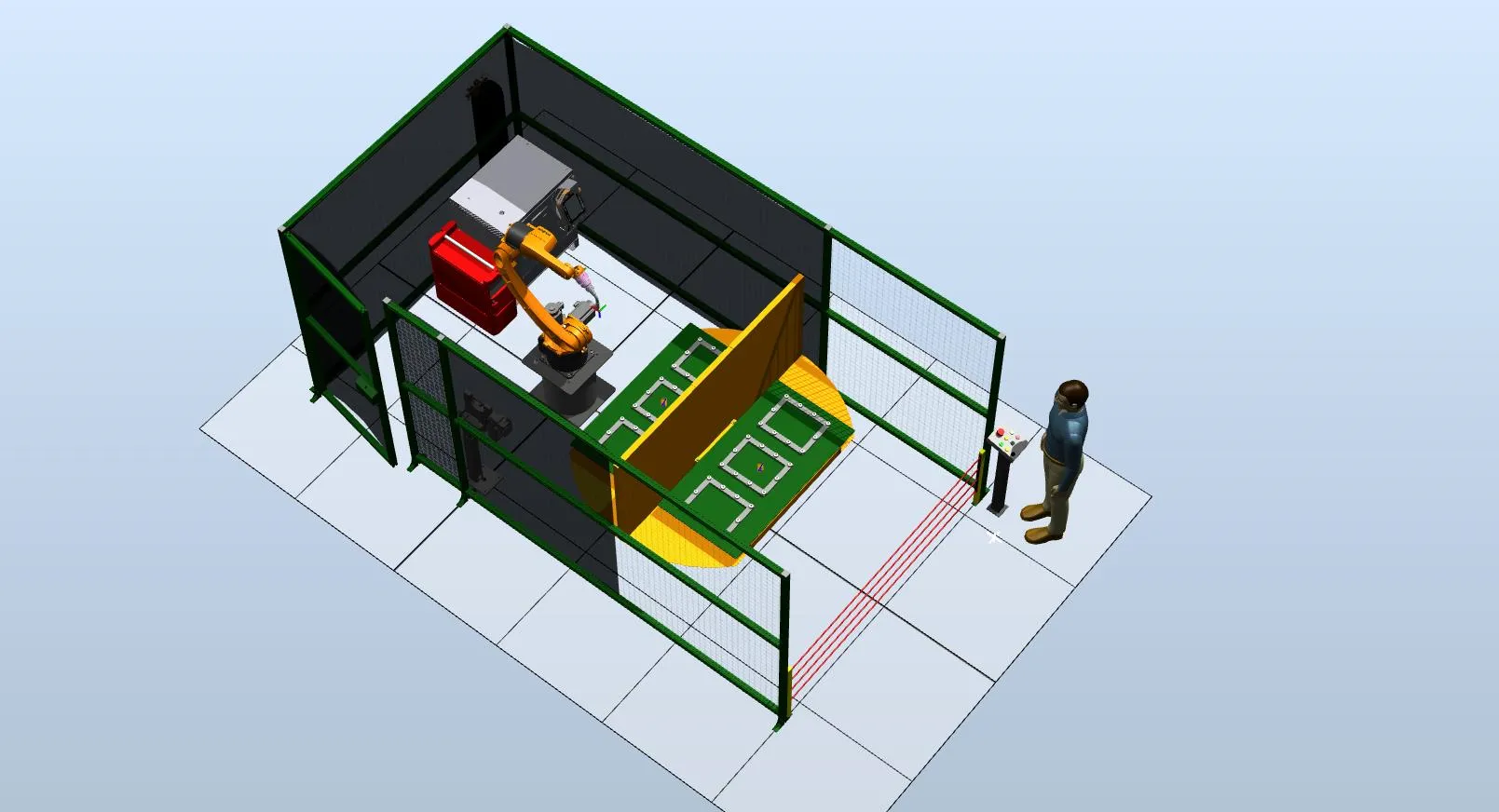

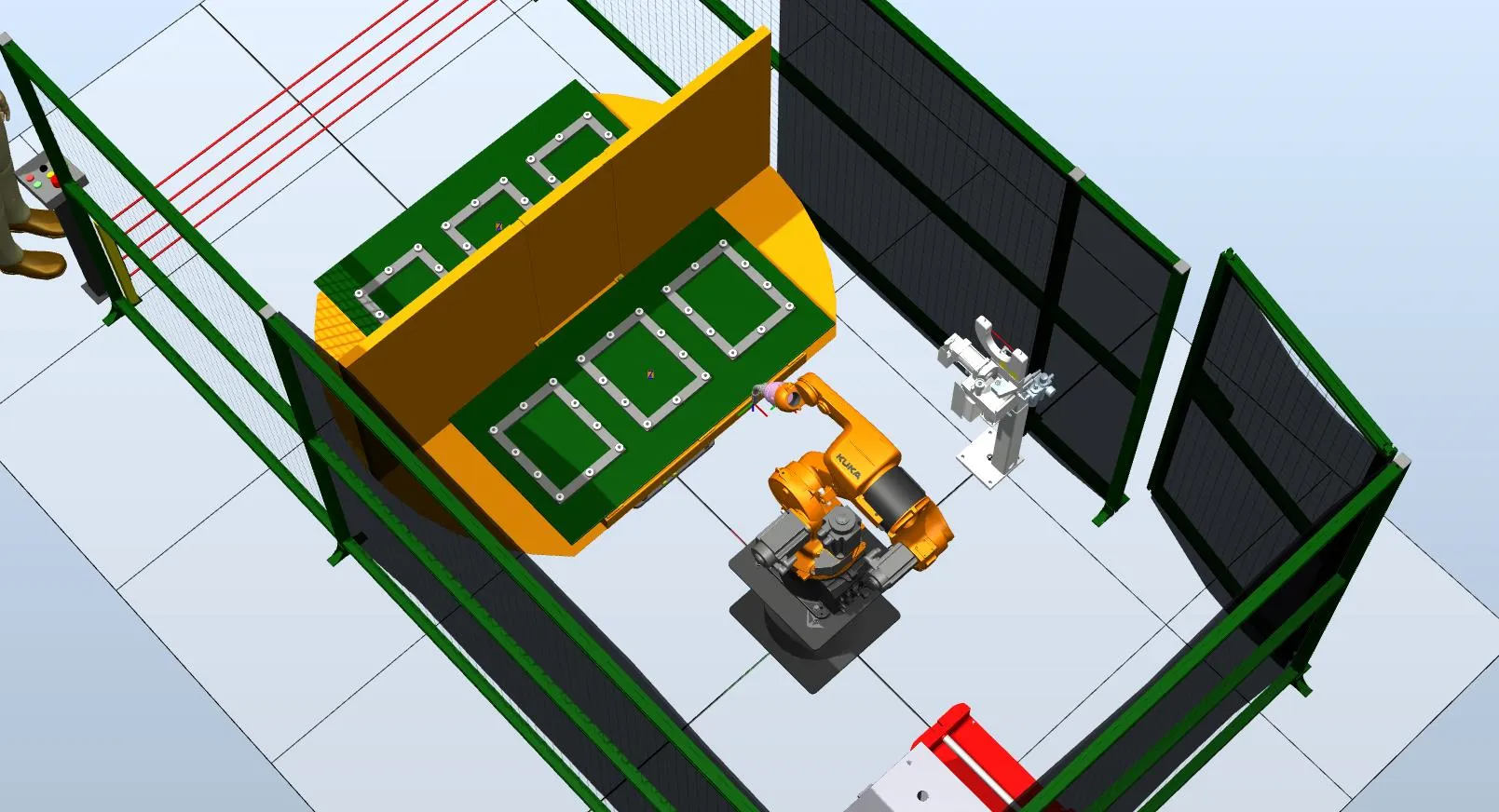

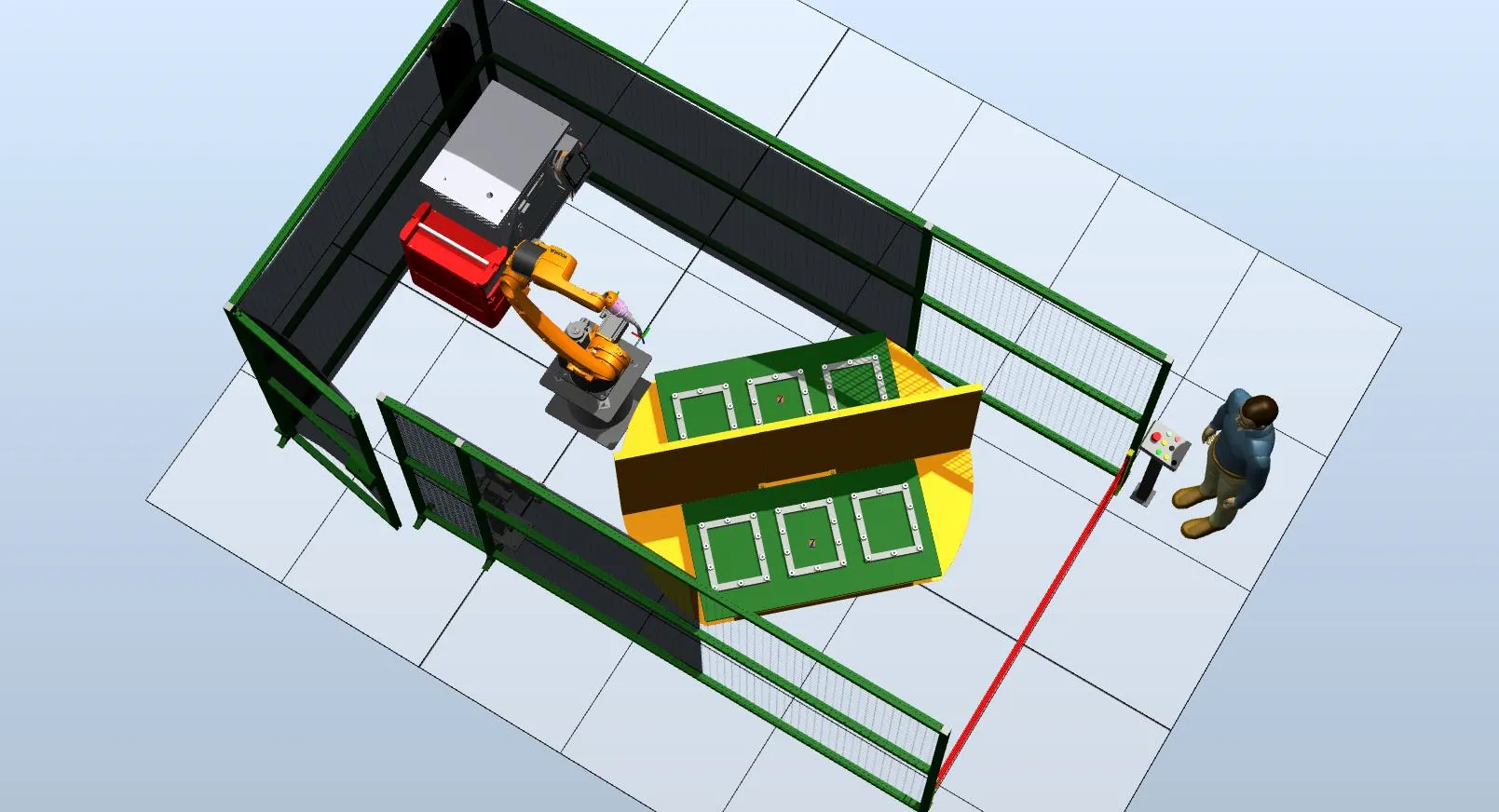

СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ СВАРКЕ

Промышленный робот-манипулятор KR 8 R1640-2 arc HW

KR 8 R1640-2 arc HW 6-осевой универсальный промышленный робот с большой рабочей зоной до 1614 мм от KUKA из серии KR CYBERTECH. Промышленные роботы серии KR CYBERTECH представляют собой широкий ассортимент моделей в классе низкой грузоподъемности с высокой удельной мощностью. Предназначены для выполнения задач по манипулированию, обработке, монтажу, укладке на палеты и сварке в среде защитного газа.

Технические характеристики: Количество осей: 6
Номинальная грузоподъемность: 8 кг
Повторяемость: ±0,04 мм
Максимальный радиус действия: 1641 мм
Вес робота: 172 кг
Скорость движения: Ось J1
220 °/с
Ось J2
210 °/с
Ось J3
270 °/с
Ось J4
430 °/с
Ось J5
430 °/с
Ось J6
628 °/с

Одноосевой позиционер KP1 V2T 500

Автоматический одноосевой позиционер обеспечивает повторяемость позиционирования заготовок перед роботом. Характеристики: Номинальная грузоподъемность: 500 кг
Высота загрузки: 719 мм
Точность повторяемости позиционирования: 0.009°

Пульт управления и контроллер KR C4

Пульт управления KUKA smartPAD обеспечивает удобное программирование и управление роботом. Контроллер KR C4 обеспечивает управление роботом и периферийными устройствами, поддерживает различные интерфейсы связи и функции безопасности.

Сварочный источник MEGMEET Artsen PRO 500P

Интеллектуальный сварочный полуавтомат с расширяемой технологической платформой. Номинальный ток: 500 А
Питающая сеть: 3PH 380В
Потребляемая мощность: 24 кВА
Диаметр проволоки: 0.8 — 1.6 мм
Класс защиты: IP23S
Вес: 52 кг

Роботизированная горелка Abicor Abirob W 500

Горелка с жидкостным охлаждением, рассчитана на высокие токи и длительный цикл работы.

Система предотвращения столкновений Abicor iCAT

Датчик столкновения обеспечивает защиту горелки и робота при аварийном контакте.

Станция обслуживания горелки SC220ASE

Рабочее давление: 6-8 Бар
Расход воздуха: 10 л/сек
Скорость: 425 об/мин
Крутящий момент: 6.3 Нм
Напряжение: 24 В DC

Описание технологического процесса

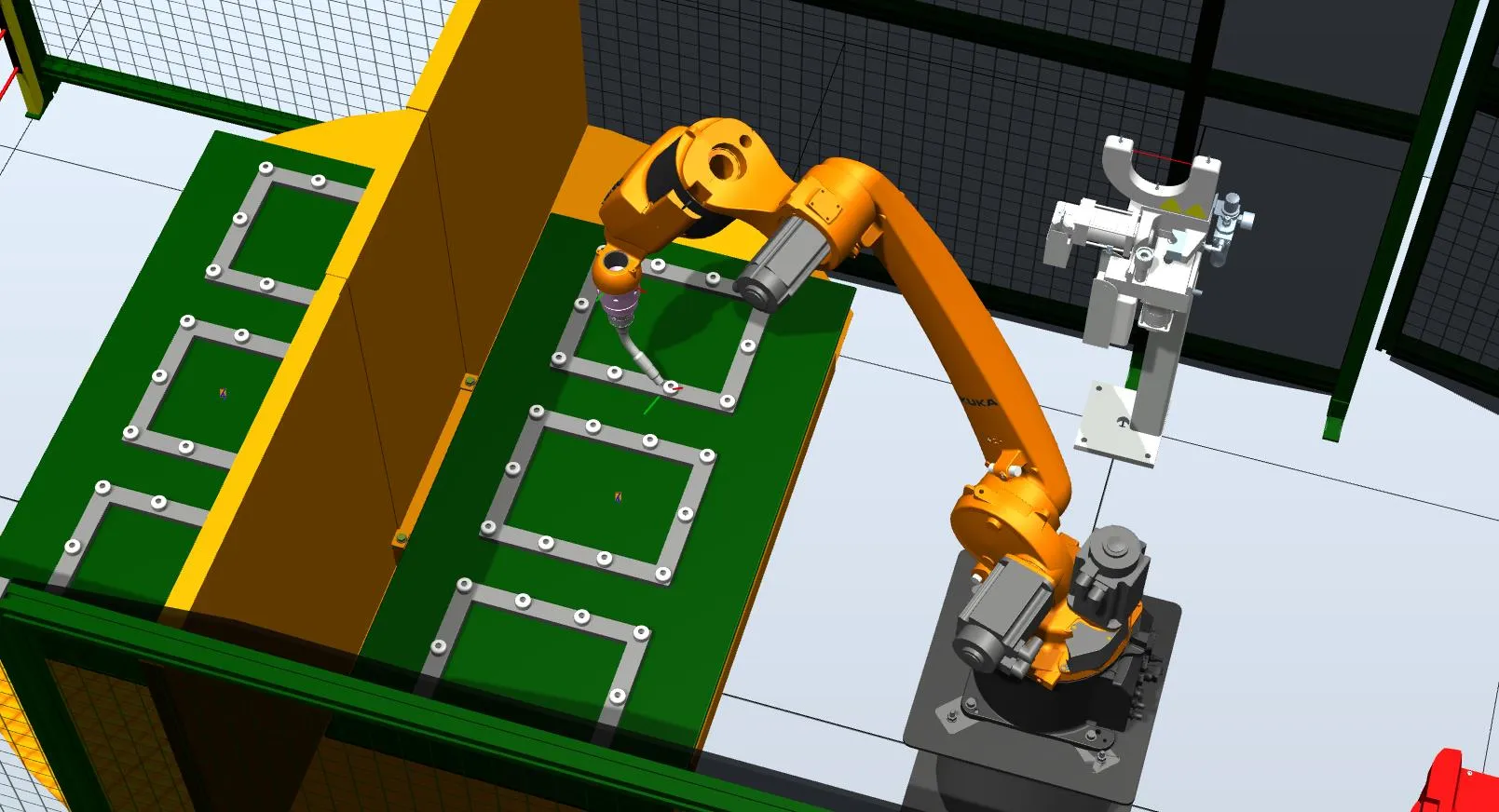

Оператор устанавливает детали → поворотный стол разворачивается → робот выполняет сварку → очистка горелки → смена изделия → цикл повторяется

Цены и комплектация

1 Общая стоимость комплекса 2 Промышленный робот, пульт управления, контроллер 3 Позиционер KP1 V2T 500 4 Сварочный источник Artsen Pro 500P 5 Сварочная горелка W 500 (включая периферию) 6 Датчик столкновений iCAT 7 Станция обслуживания горелки SC220ASE 8 Тумба для робота 9 Барьеры безопасности 10 Защитные ограждения 11 Сварочные шторы 12 Обучение персонала 13 Интеграция в единый комплекс (кабели, шланги, разъемы, кронштейны), пусконаладка

Общая стоимость комплекса: 14 455 837 руб. (включая НДС 22%)
