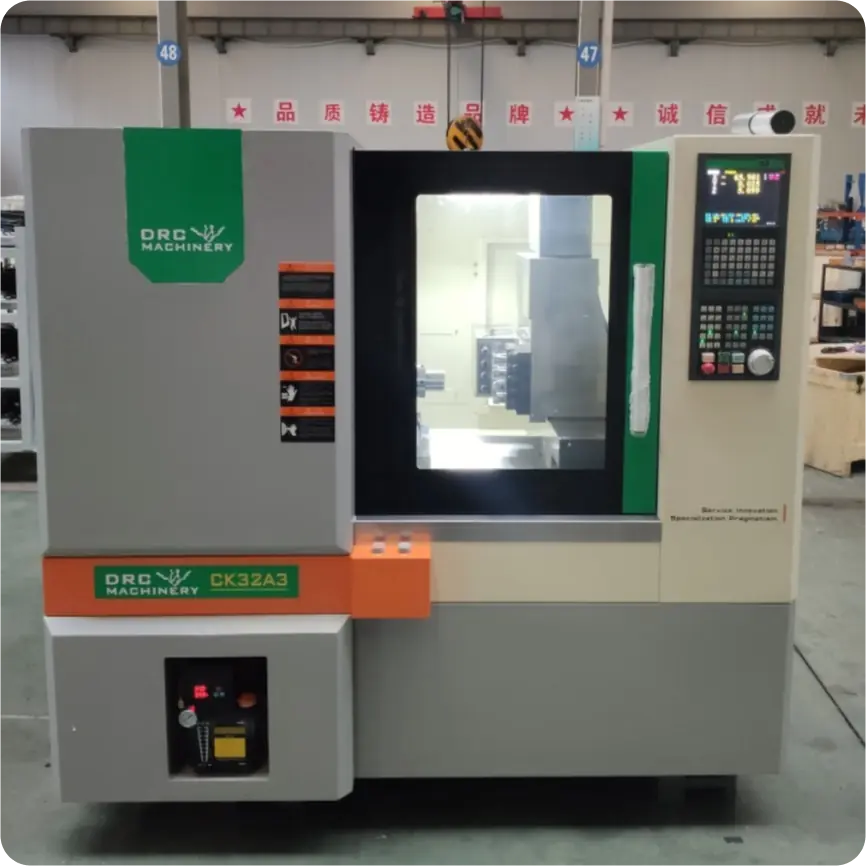

Токарный обрабатывающий центр CK32A-S

CK32A-S - это компактный токарный станок с ЧПУ продольного типа (slant-bed), предназначенный для высокоточной обработки небольших и средних деталей в серийном и массовом производстве. Станок оснащён наклонной станиной для повышения жёсткости и эффективного отвода стружки, револьверной головкой с приводным инструментом и системой ЧПУ промышленного класса. Такая компоновка обеспечивает высокую динамику, стабильную точность и возможность выполнения комплексных операций за один установ. Станок предназначен для точения, сверления, нарезания резьбы и фрезерных операций на деталях из стали, нержавеющих сплавов, чугуна и цветных металлов. Он широко применяется в автомобильной промышленности, приборостроении, производстве гидравлики, крепежа и точных механических компонентов. Благодаря компактным габаритам, высокой скорости переналадки и совместимости с автоматическими загрузчиками и роботами, CK32A-S эффективно используется в роботизированных ячейках и серийных производственных линиях.

Основные конструктивные особенности и функции

1. Осевой приводной инструмент 4хER16

2. Радиальный приводной инструмент 4хER16

3. Мощность серводвигателя приводного инстурмента 2 кВт

Единая структура шпинделя делает вращение более стабильным. Стандартный шпиндель A2-4, который может быть использован для пружинного или гидравлического патрона. Держатель пресс-инструмента и Т-образный паз могут двигаться вперед, назад, влево и вправо, что делает расположение более гибким. Серводвигатель абсолютного значения не вызовет ошибок при отключении питания.

Параметры рабочего стола

Максимальный диаметр заготовки, мм 32
Максимальная длина заготовки, мм 600
Высота центра шпинделя, мм 1000
Скорость резания, мм/сек 1-4000
Мощность серводвигателя по оси (X/Y/Z), кВт 1,3/1,3/1,3

Шпиндель

Мощность двигателя шпинделя, кВт 4
Диаметр отверстия шпинделя, мм 33
Диапазон скоростей вращения шпинделя, об/мин 0-4000

Ход

Перемещение по оси Х, мм
600
Перемещение по оси Y, мм
150
Перемещение по оси Z, мм
300

Ускоренные подачи по осям

Ускоренная подача по оси X, мм/мин 2000
Ускоренная подача по оси Z, мм/мин 2000

Инструмент

Мощность инструмента, кВт 2
Скорость вращения инструмента, об/мин 3000

Источник питания

Номинальное напряжение источника питания AC-380, три фазы
Номинальная частота источника питания, Гц 50

Система охлаждения

Мощность масляной помпы, кВт 0,12
Емкость охлаждающего блока, л 150
Мощность двигателя охлаждающего блока, Вт 25
Объем камеры помпы, л 2
Мощность гидравлического двигателя, кВт 0,75
Давление масла, МПа 3

Технические характеристики

Общая входная мощность, кВт
7,5
Вес станка, кг
1990
Точность позиционирования по оси X, мм
0.0005
Точность позиционирования по оси Z, мм
0,001
Габаритные размеры (ДХШХВ), мм
1930х1410х1600

Комплектующие и производители

Система
DRC180 system
Собственного производства

Двигатель шпинделя
Серво
Alpha

Двигатель оси X
Абсолютный серводвигатель 1.3 кВт
Inovance bus

Двигатель оси Z
Абсолютный серводвигатель 1.3 кВт
Inovance bus

Винт оси X
537*2510
PMI (Тайвань)

Винт оси Z
670*3210
PMI (Тайвань)

Направляющая оси X
HGH30
PMI (Тайвань)

Направляющая оси Z
HGH30
Hiwin / PMI (Тайвань)

Цены и комплектация

1 CK32A3-S токарный обрабатывающий центр с системой ЧПУ YZ180:
2 Мощность двигателя 7.5 кВт
3 Мощность двигателя шпинделя 4 кВт
4 Скорость оборотов шпинделя – 0-4000 об/мин
5 Скорость вращения инструмента – 3000 об/мин
6 Перемещение по осям X/Y/Z – 600/150/300
7 Барфидер
8 Доставка до склада получателя
9 Пусконаладочные работы
10 Инструктаж операторов станков с ЧПУ
11 Инструктаж работников, обслуживающих оборудование

Общая стоимость комплекса: 3 500 000 руб. (включая НДС 22%)
