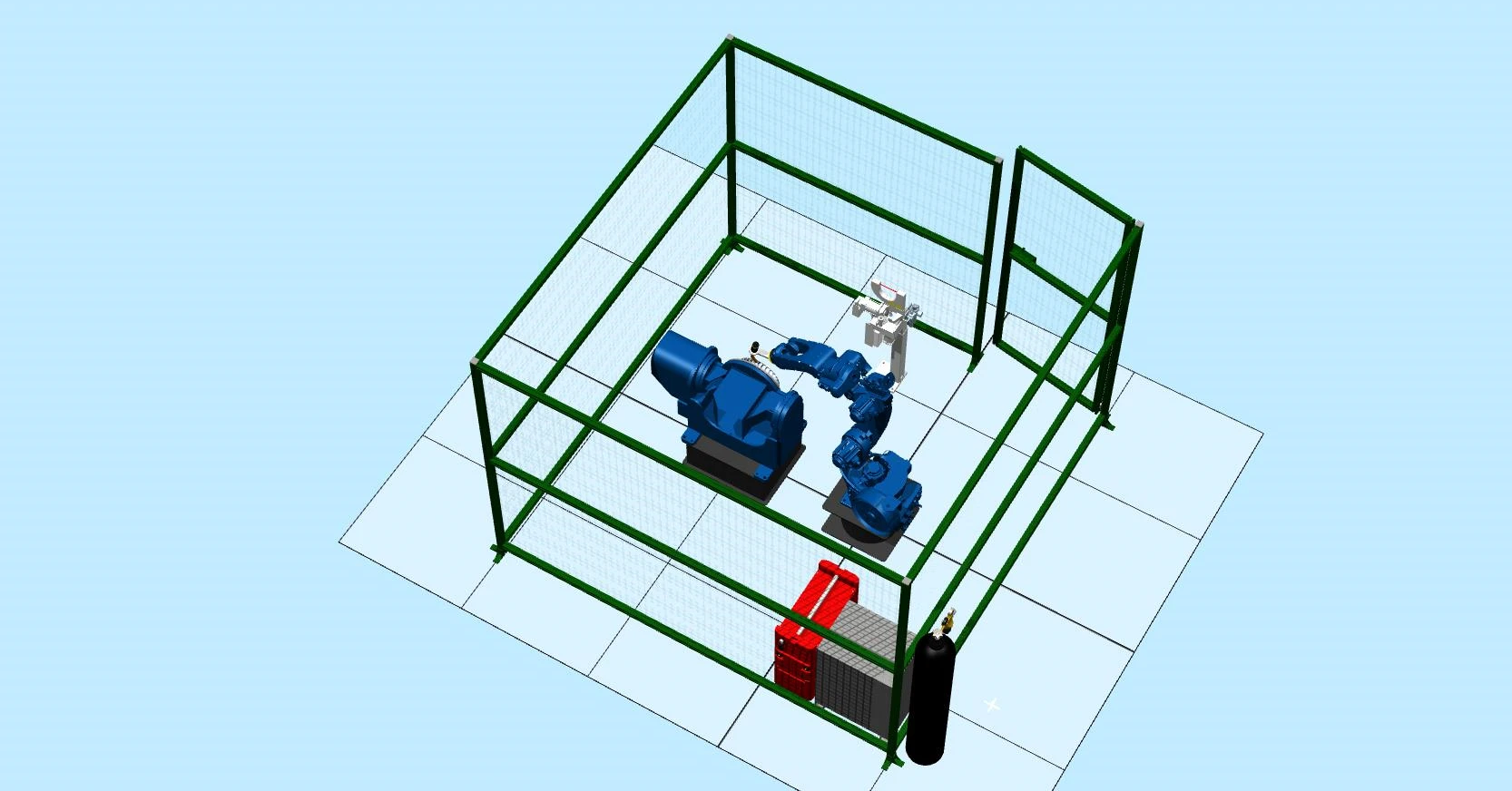

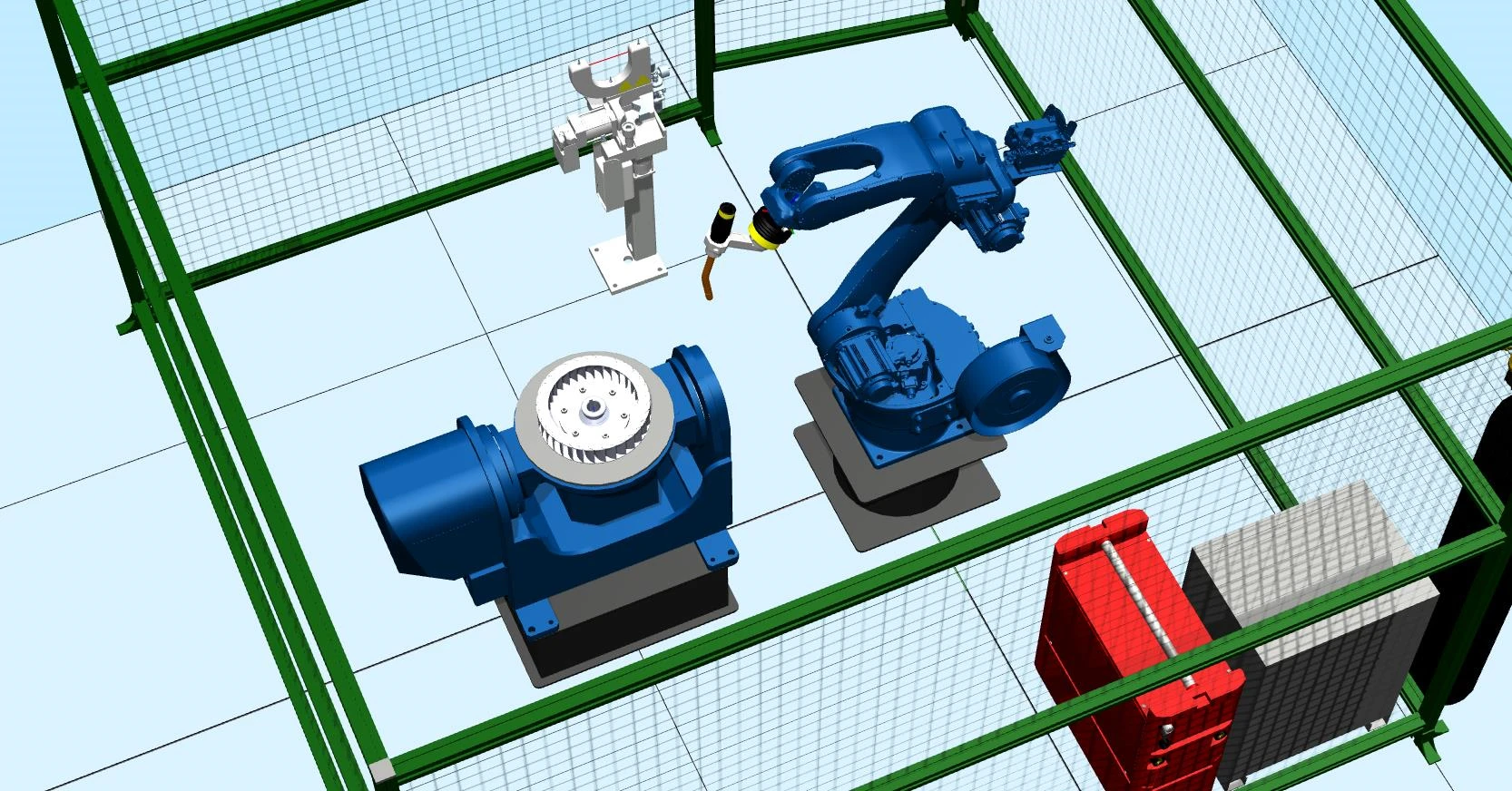

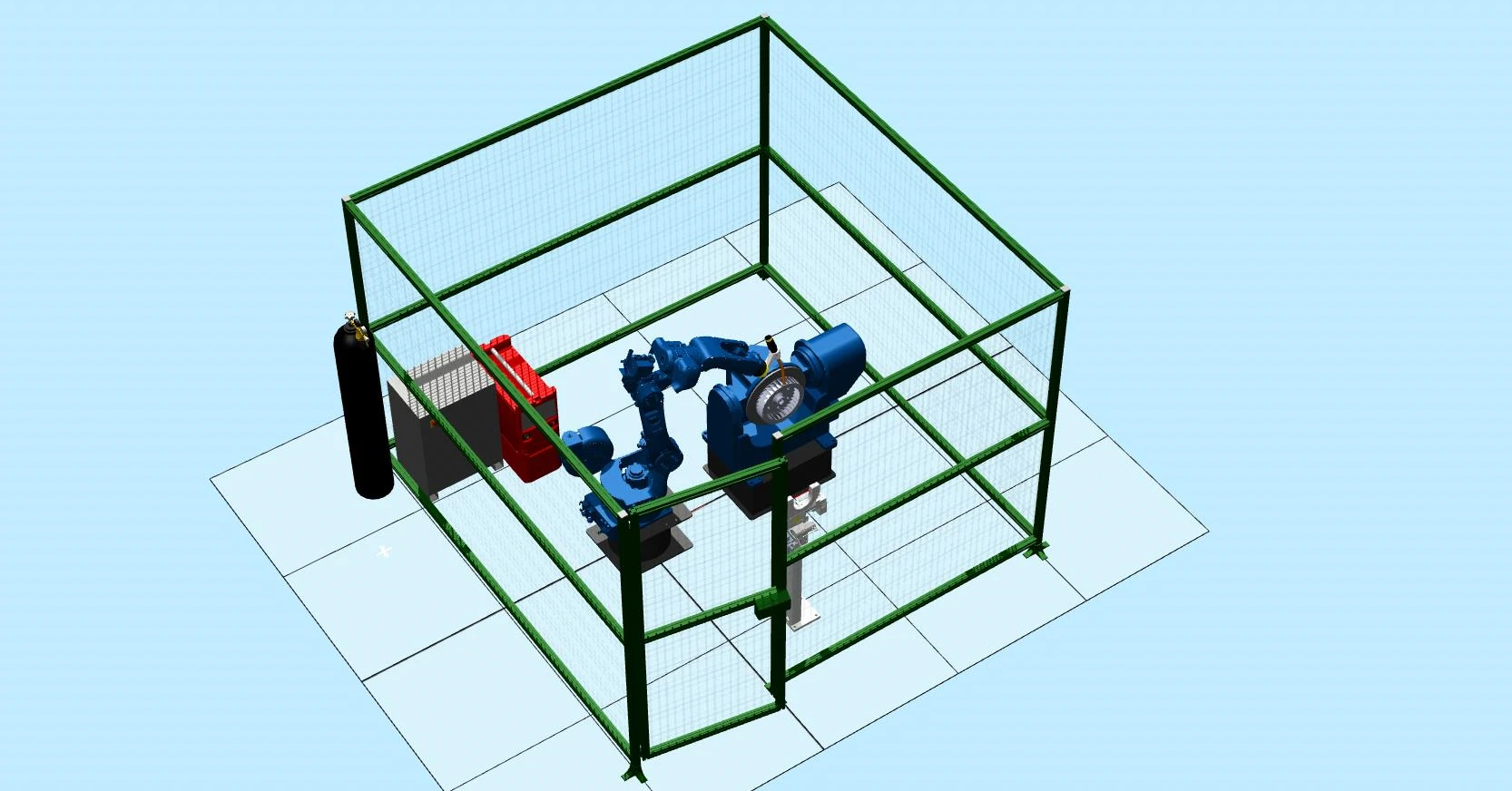

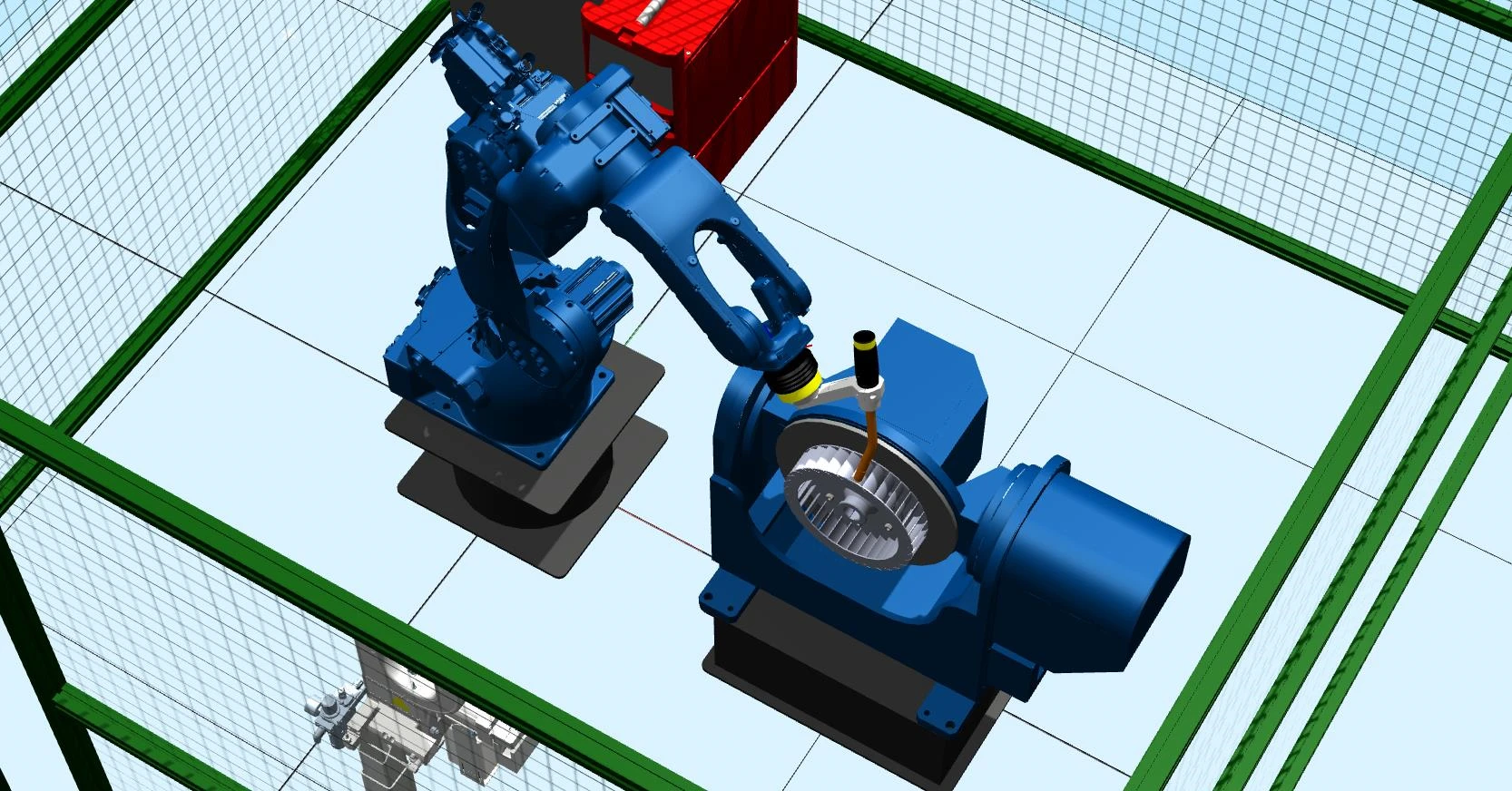

Состав универсального комплекса для роботизированной сварки

Промышленный робот манипулятор CRP-RH14-10W

Промышленный робот CRP-RH14-10 — роботизированное устройство с рабочей зоной до 1454 миллиметров, адаптированное к любым способам монтажа.
Досягаемость манипулятора составляет 1454 мм, максимальная нагрузка 10 кг.
Подходит для сварки, фрезерования, сборки, перемещения, шлифовки, лазерной и плазменной резки.
Робот может быть установлен на пол, потолок или стену.
Оснащен аварийным выключателем.
Кабели повышенной гибкости обеспечивают стабильную работу.

Шкаф электроавтоматики G4 и пульт управления

Система управления оптимизирует траекторию движения и ускорения. Контроллер ARM+DSP+FPGA управляет до 10 осей. Поддержка Ethernet, RS232, RS485, CAN, DeviceNet. Пульт оснащен аварийной остановкой и сенсорным экраном.

Единый блок управления CD60-CRX8

Блок управления объединяет контроллер и сервоприводы. Поддержка до 8 осей. Встроенный ПЛК. Интерфейсы USB, Ethernet, RS232, RS485.

Сервомоторы HCFA и редукторы

Используются серводвигатели HCFA. Циклоидальные и волновые редукторы. Высокая стабильность и ресурс.

Двухосевой позиционер WB2S-250

Позиционер позволяет вращать и наклонять заготовку. Грузоподъемность 250 кг. Диаметр стола 500 мм. Высокая точность позиционирования.

Станция обслуживания горелки SC220ASE

Станция автоматической очистки сопла. Рабочее давление 6-8 Бар. Температура −5°C до +50°C.

Сварочный источник ARTSEN PLUS 350DR

Интеллектуальный сварочный источник. Поддержка MIG / MAG / CO2. Цифровое управление. Интерфейсы связи с роботом.

Технологический процесс

Оператор устанавливает деталь на позиционер.
Выбирает программу.
Робот выполняет сварку.
После цикла выполняется очистка горелки.
Оператор устанавливает следующую деталь.

Цены и комплектация

1 Промышленный робот CRP-RH14-10W
2 Шкаф управления G4
3 Позиционер WB2S-250
4 Станция обслуживания
5 Сварочный источник
6 Тумбы
7 Ограждения
8 Интеграция

Общая стоимость комплекса: 6 370 262 руб. (включая НДС 22%)
