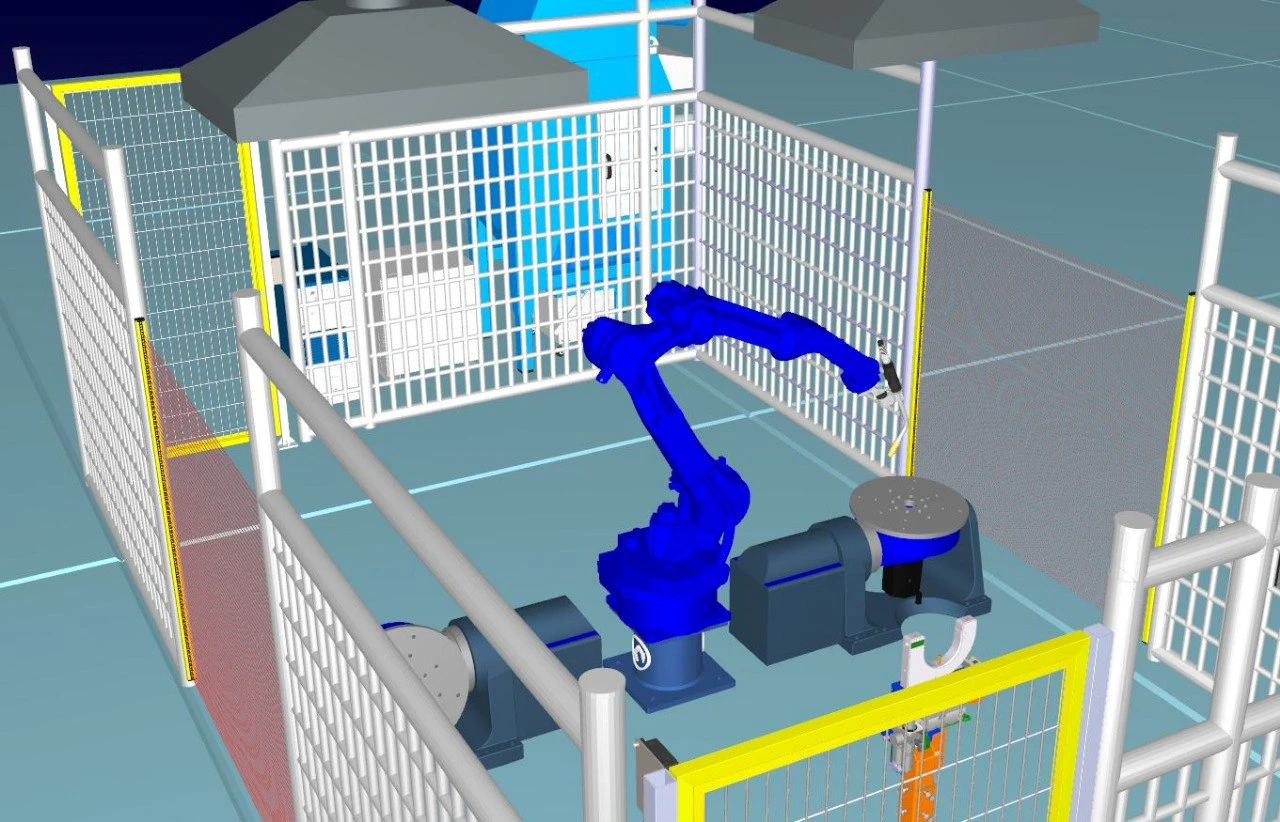

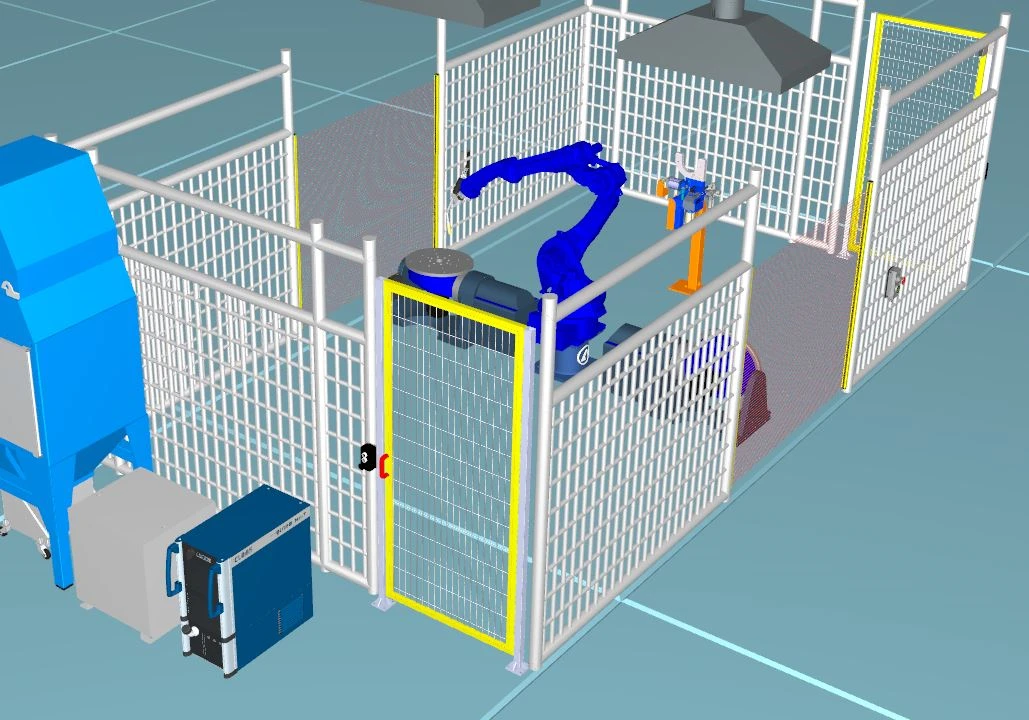

Состав универсального комплекса по роботизированной сварке

Промышленный робот манипулятор CRP RH20-06

Промышленный робот CRP RH20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе. Досягаемость манипулятора составляет 2012 мм, максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д. Робот оснащен независимым аварийным выключателем. Кабели с повышенным уровнем гибкости обеспечивают стабильную работу робота в любых положениях.

Двухосевой P-образный поворотный стол S1-500A

Правильное позиционирование заготовки является неотъемлемой частью сварочного процесса, которая достигается посредством опрокидывания и вращения стола. Грузоподъемность 500 кг. Диаметр стола 800 мм. Радиус поворота 600 мм.

Шкаф электроавтоматики и пульт управления

Система управления оптимизирует ускорение и замедление исходя из нагрузки. Контроллер поддерживает Ethernet, RS232, RS485, CAN, DeviceNet. Пульт управления оснащен аварийной остановкой.

Сварочный источник MEGMEET Artsen PM500

Инверторный сварочный источник. Импульсный и двойной импульсный режим. Диапазон тока до 500 А. Интерфейсы связи с роботом.

Роботизированная горелка ABIROB W300

Горелка с жидкостным охлаждением. Быстрая замена гусака. Стабильная подача проволоки.

Модульный стационарный фильтр MDB-2-FD

Фильтр с системой самоочистки. Производительность до 2000 м3/ч. Работа внутри помещения.

Описание технологического процесса

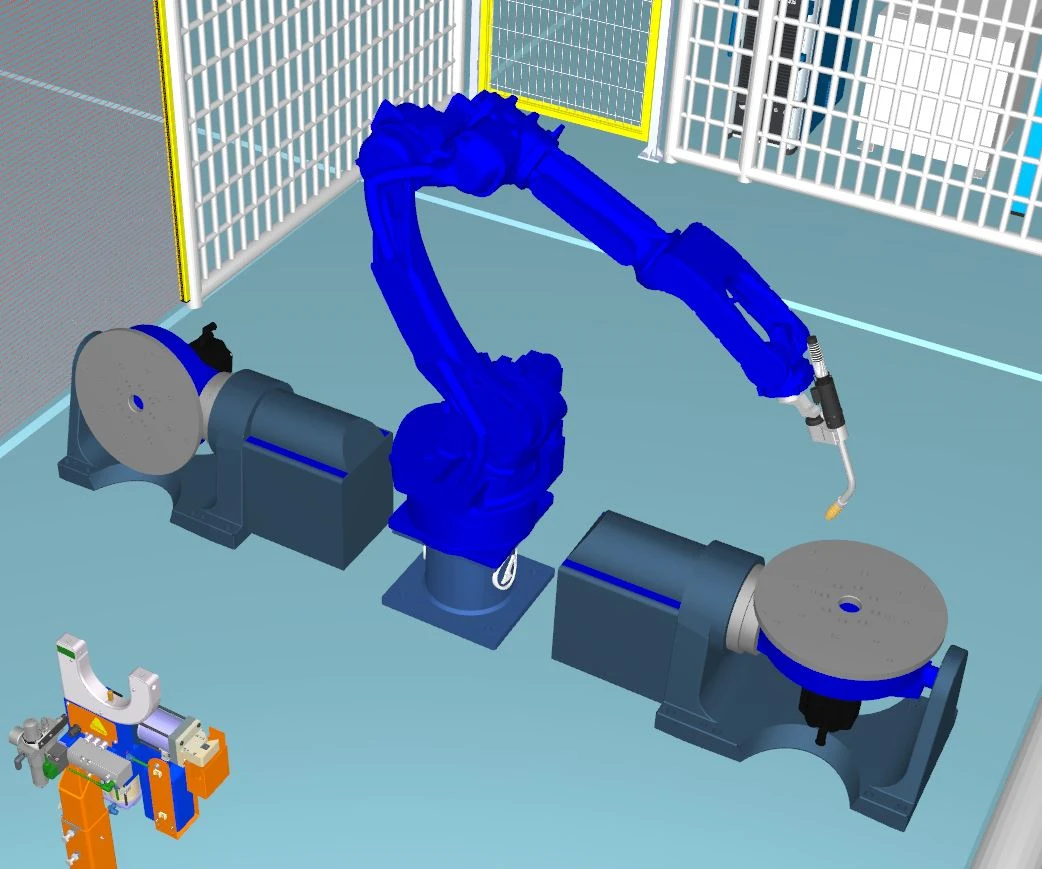

Участок имеет две зоны работы. Оператор устанавливает деталь на один позиционер. Робот выполняет сварку. Во время сварки оператор загружает второй позиционер. После завершения выполняется очистка горелки.

Цены и комплектация

1 Промышленный робот CRP RH20-06
2 Два позиционера S1-500A
3 Сварочный источник PM500
4 Горелка ABIROB
5 Фильтр MDB-2-FD
6 Тумбы
7 Ограждения
8 Интеграция

Общая стоимость комплекса: 8 076 478 руб. (включая НДС 22%)
