Роботизированный сварочный комплекс CRP RA27-50 с треком WD и позиционерами

Описание

Промышленный робот CRP-RA27-50 представляет собой шестиосевой робот-манипулятор с рабочей зоной до 2680 мм и грузоподъемностью 50 кг, предназначенный для выполнения сварки, покраски, перемещения и других технологических операций.

Робот может устанавливаться на пол, потолок или линейный трек. Использование линейной направляющей позволяет значительно увеличить рабочую зону и обеспечить доступ к крупногабаритным изделиям.

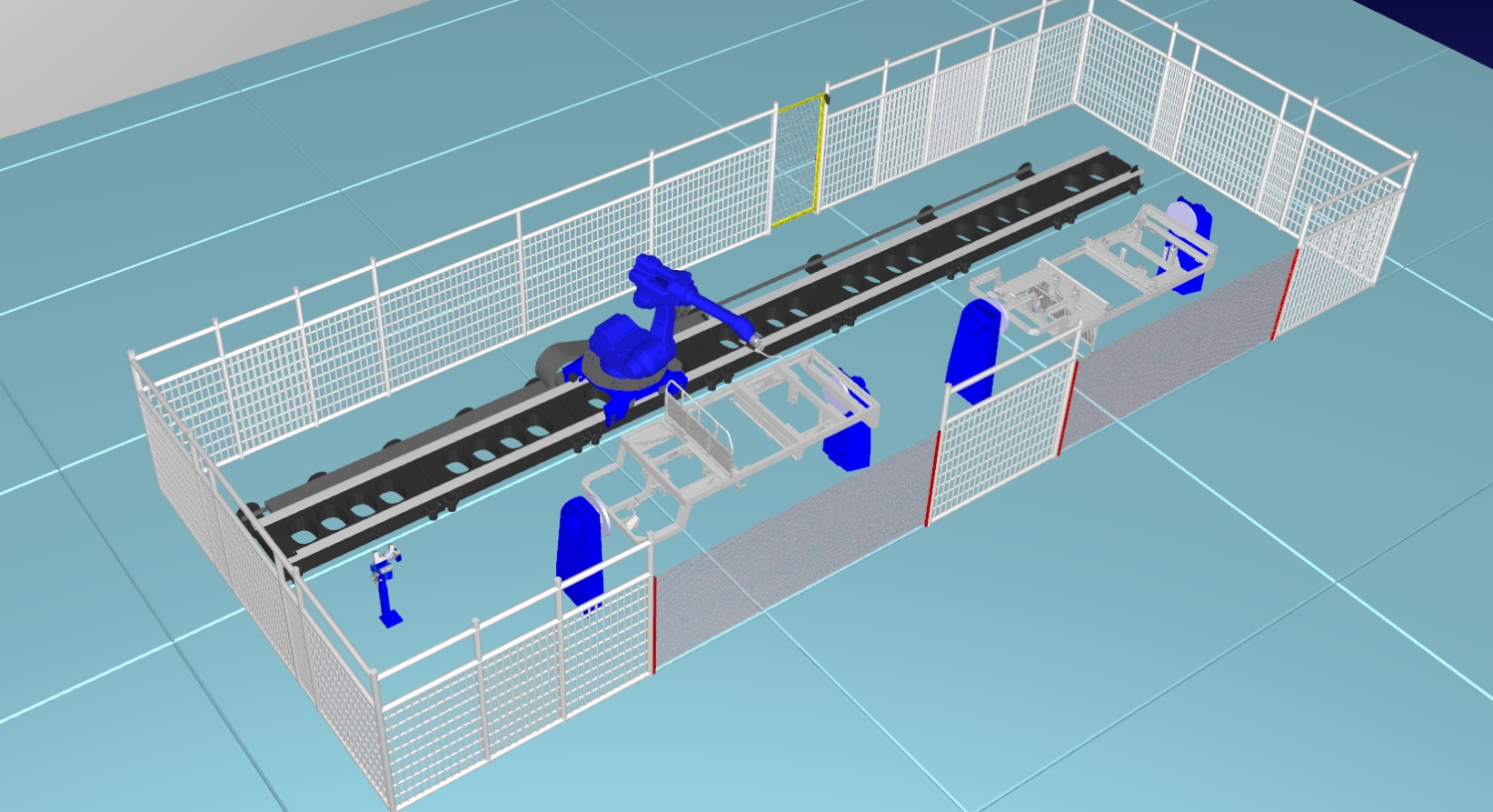

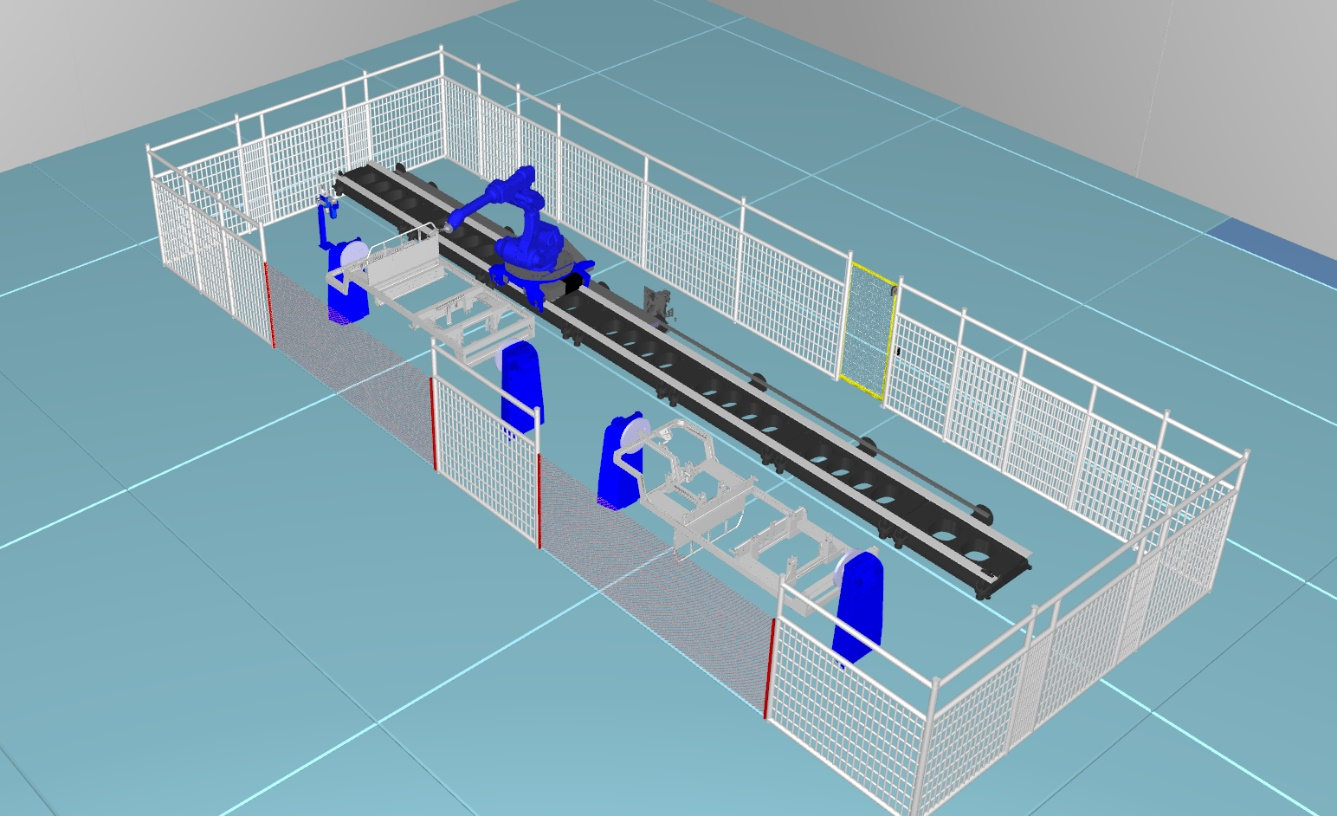

Комплекс состоит из двух рабочих зон: зоны загрузки оператором и зоны сварки. Пока робот выполняет сварку в одной зоне, оператор подготавливает изделие во второй зоне.

После завершения сварки робот перемещается по линейному треку в следующую рабочую зону, что обеспечивает непрерывный производственный цикл.

Во время перехода между зонами робот выполняет очистку горелки.

Технические характеристики

• • Робот модель CRP-RA27-50

• • Количество осей, шт 6

• • Грузоподъемность, кг 50

• • Радиус действия, мм 2680

• • Повторяемость, мм ±0.08

• • Масса, кг 705

• • Скорость J1, град/с 130

• • Скорость J2, град/с 125

• • Скорость J3, град/с 124

• • Скорость J4, град/с 224

• • Скорость J5, град/с 118

• • Скорость J6, град/с 285

• • Диапазон J1, град −180…180

• • Диапазон J2, град −75…160

• • Диапазон J3, град −80…165

• • Диапазон J4, град ±360

• • Диапазон J5, град ±125

• • Диапазон J6, град ±360

• • Позиционер грузоподъемность, кг 1000

• • Диаметр стола, мм 250-800

• • Угол вращения, град ±360

• • Скорость вращения, град/с 28

• • Радиус поворота, мм 600

• • Мощность, ВА 3000

• • Источник ток, А 30-500

• • Питание, В 380

• • Частота, Гц 30-80

• • Мощность, кВт 24

• • Скорость подачи, м/мин 1.4-24

• • Режимы 2T / 4T / спец / точка

• • Охлаждение мощность, Вт 260

• • Напряжение, В 400

• • Ёмкость, л 6.5

• • Производительность, л/мин 3.5

• • Длина подачи, м 30

• • Трек тип WD

• • Длина, мм до 9000

• • Назначение линейное перемещение робота

Комплектация

• • Робот CRP-RA27-50
• • Шкаф управления
• • Позиционер WB1L — 2 шт
• • Сварочный источник Megmeet PM500
• • Трек WD
• • Станция очистки
• • Тумбы для робота и позиционеров
• • Ограждения, двери и система безопасности
• • Интеграция, ПНР и обучение персонала
