СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ СВАРКЕ

Промышленный робот-манипулятор Yaskawa Motoman AR 1440 Шестиосевой сварочный робот с увеличенным радиусом действия обеспечивает высокую производительность сварки.

Преимущества

• полезная нагрузка 12 кг позволяет использовать широкий спектр автоматических горелок и датчиков; монтаж на полу или потолке, стационарно или с помощью рельсы и консоли
• симметричный профиль обеспечивает одинаковый доступ горелки с любой стороны и позволяет организовывать плотные роботизированные ячейки
• продуманный контур обеспечивает легкий доступ к деталям в труднодоступных местах и помогает избежать проблем с горелкой
• высокие значения допустимого момента и инерции обеспечивают жесткость запястья и стабильное качество сварки
• оптимизированный монтаж подающего устройства на ось снижает помехи от оборудования
• синхронизированное движение с другими роботами и сервопозиционерами
• в контроллере YRC используется легкий стандартный пульт обучения с интуитивно понятным программированием

Технические характеристики

• Форма руки: вертикальный узловой шарнир
• Степень подвижности: 6 осей
• Максимальная грузоподъёмность: 12 кг
• Повторяемость: 0,02 мм
• Радиус досягаемости: 1440 мм
• Масса руки: 150 кг
• Питание: 380–480 В
• Номинальная мощность: 4,5 кВт

Одноосевой позиционер Yaskawa HSB 2000 H1200

Максимальная грузоподъемность 2000 кг Крутящий момент 3818 Нм Скорость вращения 0-3,6 об/мин

Линейная ось Yaskawa TSL 1000 – 10000 мм Грузоподъемность 1000 кг Скорость 1,8 м/с Точность ±0,06 мм

Контроллер YRC1000 Сварочный источник MEGMEET Artsen PRO 500 P Система лазерного слежения SeamPilot

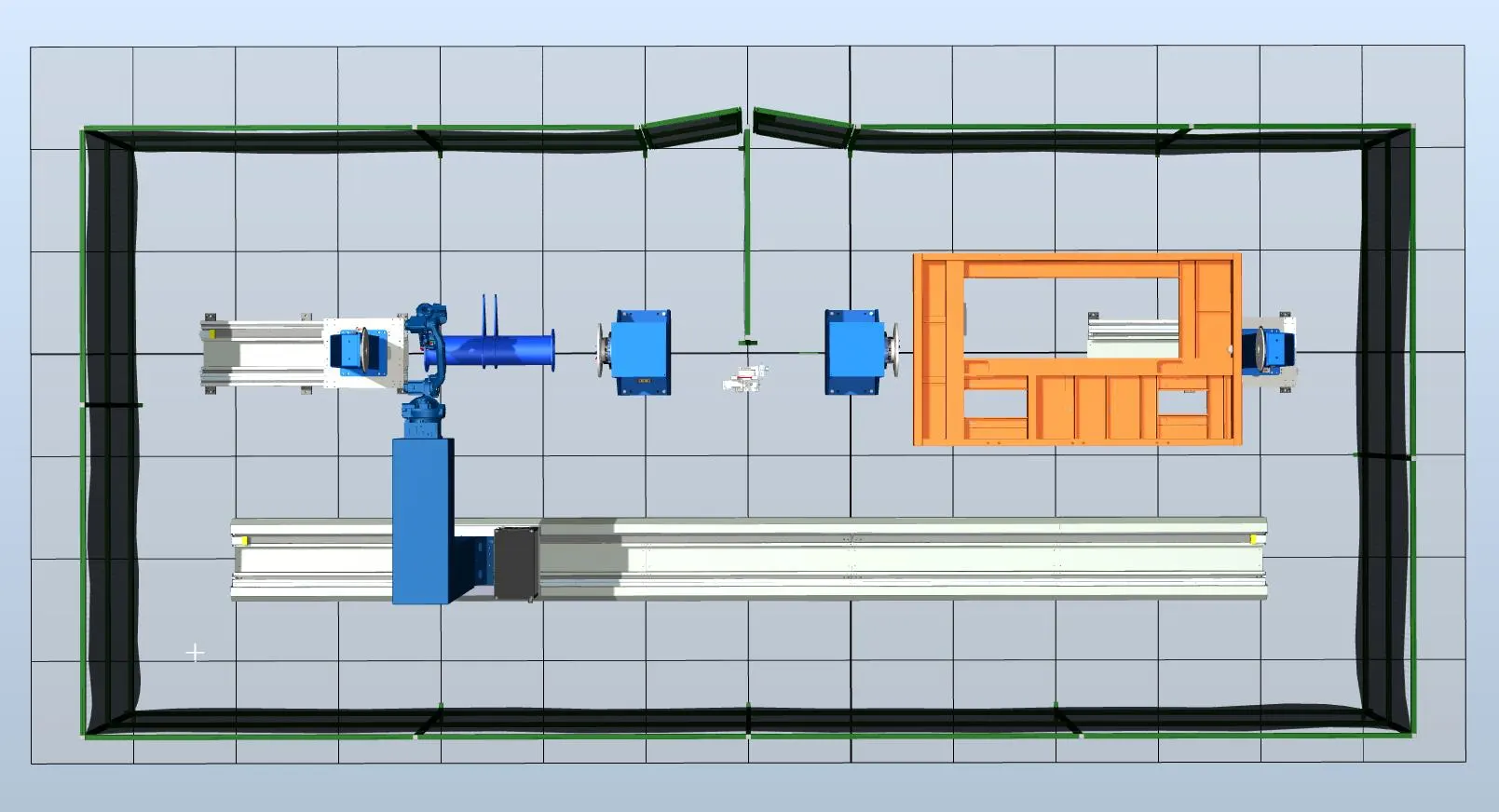

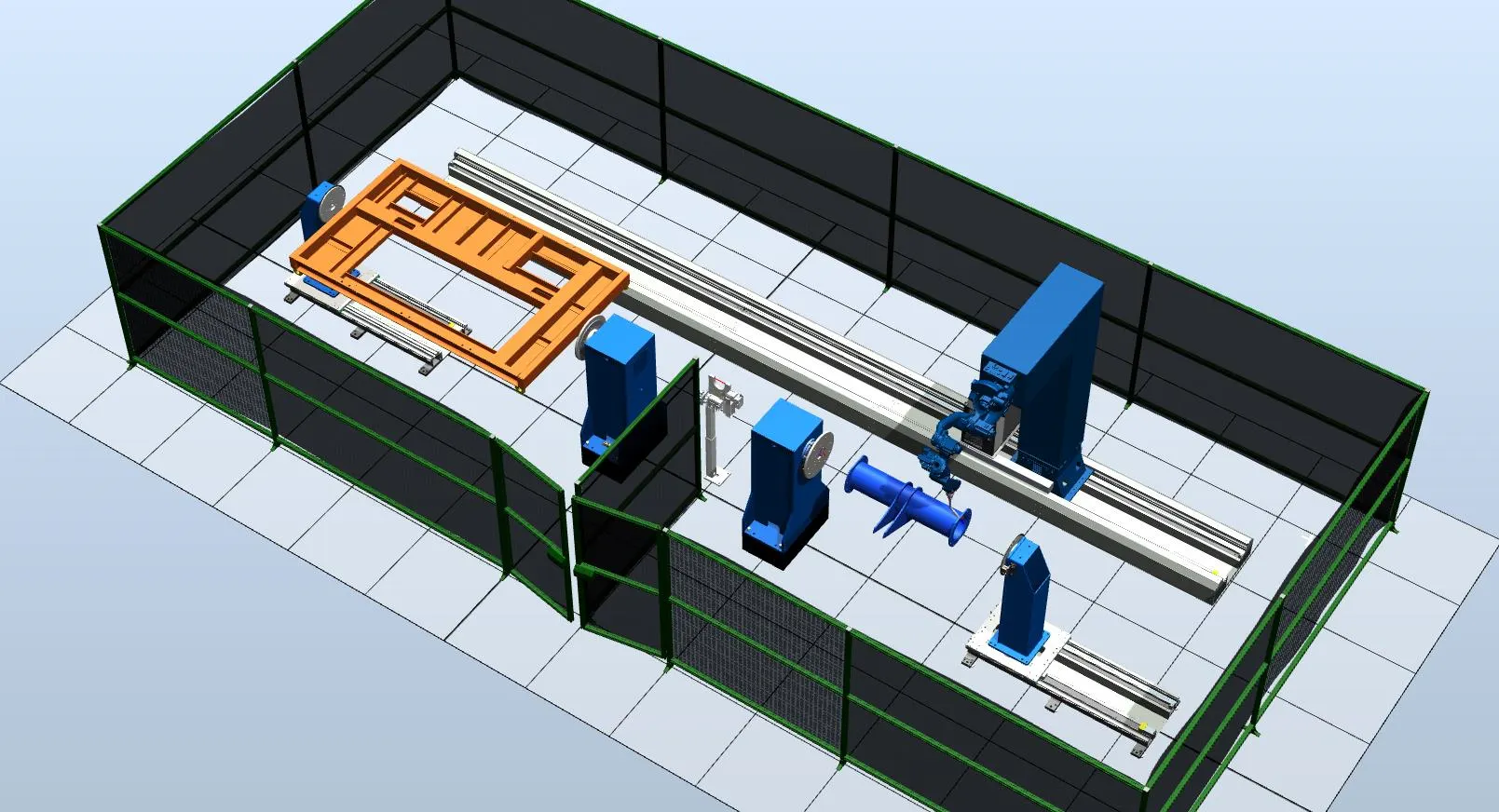

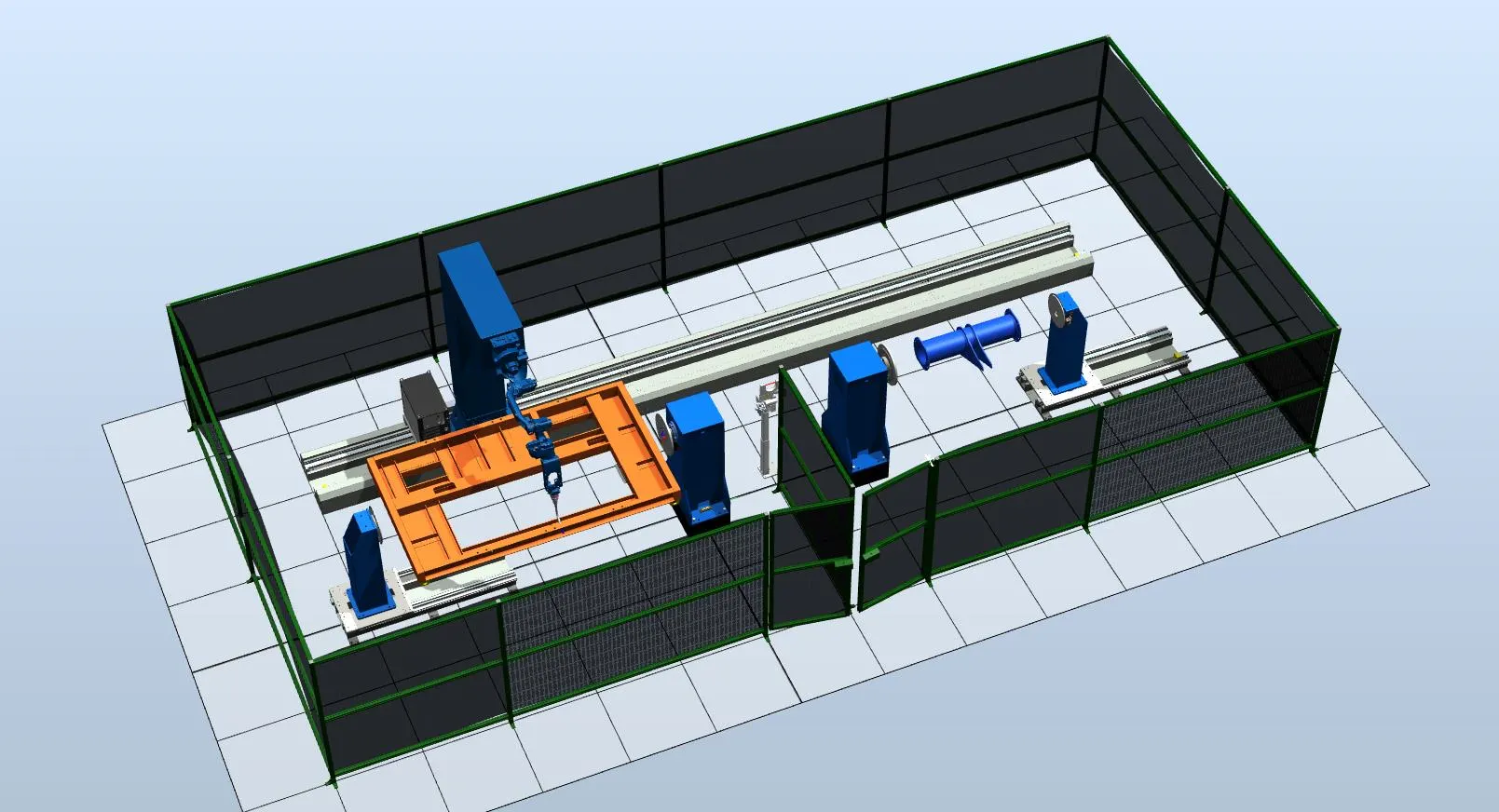

Описание технологического процесса

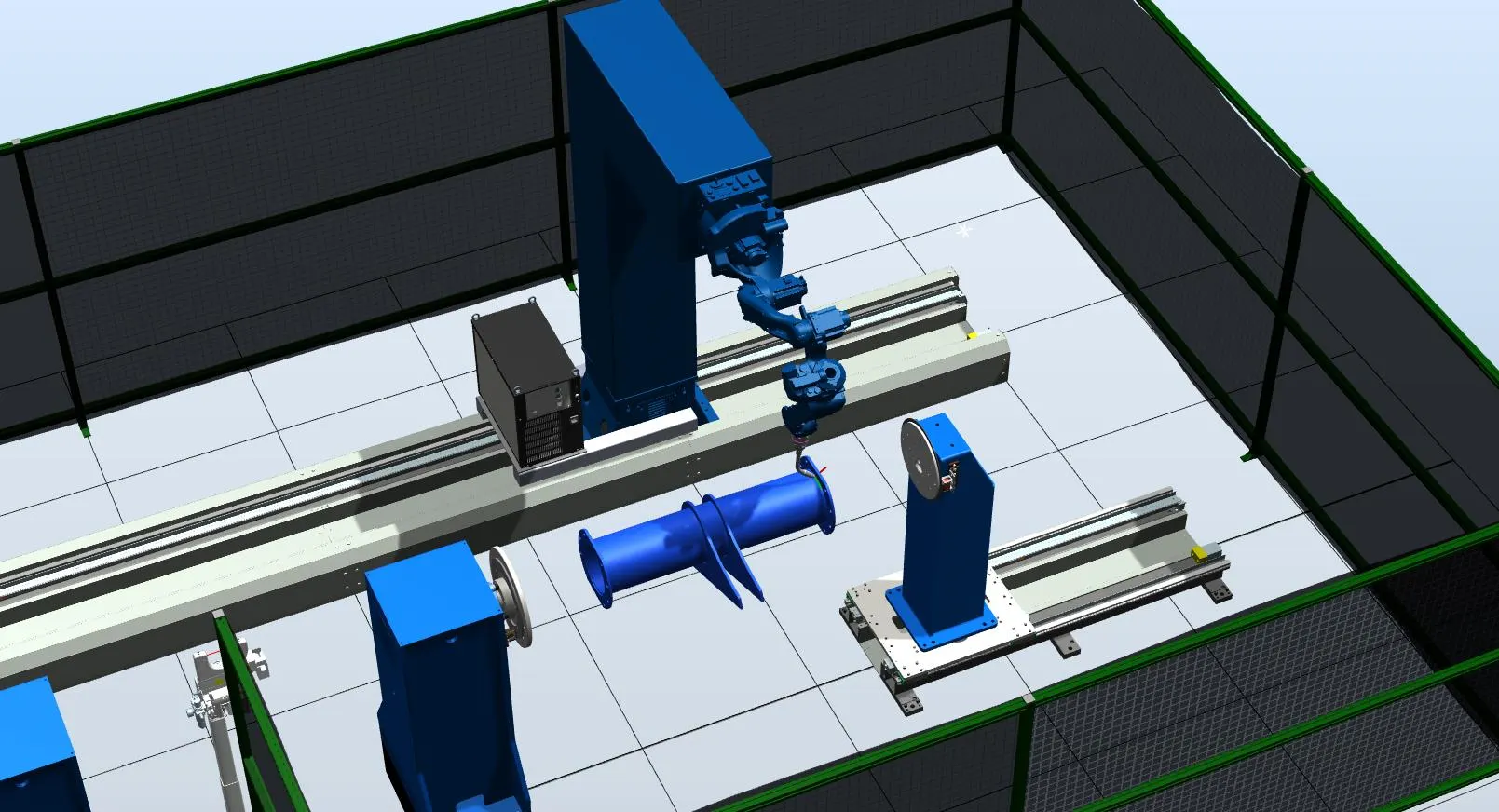

Робот установлен на линейной оси.
Работа ведется на двух позиционерах.
Поиск шва выполняется системой лазерного слежения.
Во время сварки одной зоны подготавливается вторая.
Между циклами выполняется обслуживание горелки.

Цены и комплектация:

1 Робот Yaskawa
2 Позиционеры
3 Линейная ось
4 Контроллер
5 Источник
6 Горелка
7 Станция обслуживания
8 Оснастка
9 Консоль
10 SeamPilot
11 Обучение
12 Интеграция комплекса

Общая стоимость комплекса: 19 481 360 руб. (включая НДС 22%)
