Промышленный робот-манипулятор Yaskawa Motoman AR 2010

Yaskawa AR 2010 — универсальный промышленный шестиосевой робот с полезной нагрузкой 12 кг, увеличенным радиусом действия обеспечивает непревзойденную производительность сварки. Идеально подходит для работ с сельскохозяйственной и строительной техникой и автомобильными рамами. Высокие значения допустимого момента и инерции обеспечивают жесткость запястья и стабильное качество сварки.

Технические характеристики: Количество осей: 6
Максимальная грузоподъемность: 12 кг
Повторяемость: 0,03 мм
Досягаемость по горизонтали: 2010 мм
Досягаемость по вертикали: 3649 мм
Масса: 260 кг
Номинальная мощность: 2 кВт

Контроллер Yaskawa Motoman YRC1000

Компактная многозадачная платформа управления роботами и периферийным оборудованием.

Одноосевой позиционер Yaskawa Motoman HSB 1000

Максимальная грузоподъемность: 1000 кг
Крутящий момент: 5378 Нм
Скорость вращения: 8,8 об/мин

Сварочный источник MEGMEET Artsen PRO 500P

Интеллектуальный сварочный полуавтомат с цифровым управлением и возможностью интеграции с роботами.

Роботизированная сварочная горелка TRM 602 W

Горелка с водяным охлаждением и датчиком столкновения.

Станция обслуживания горелки SC220ASE

Устройство автоматической очистки сопла.

Система лазерного слежения SeamPilot

Система корректировки траектории сварки в реальном времени.

ФВУ Совплим MDV-4

Фильтровентиляционная установка для очистки воздуха при сварке.

Описание технологического процесса

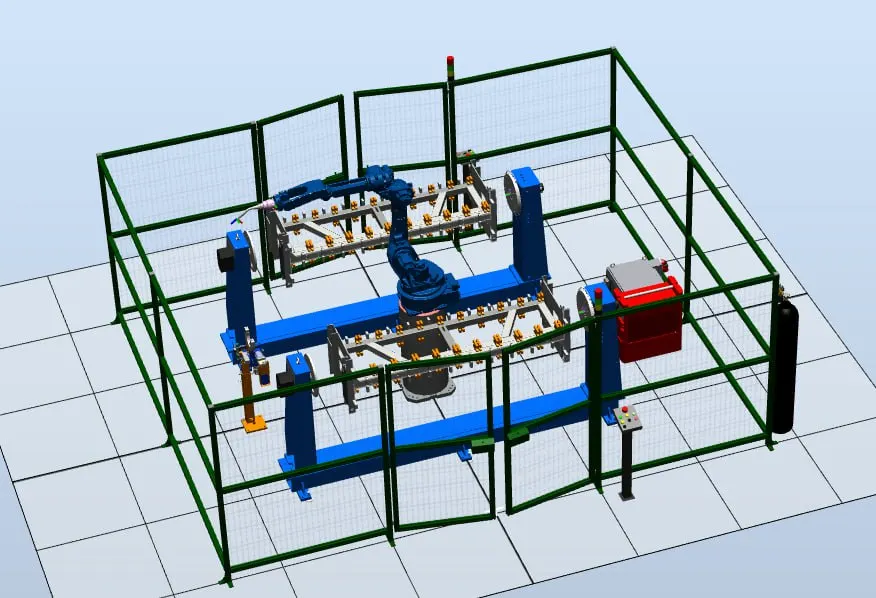

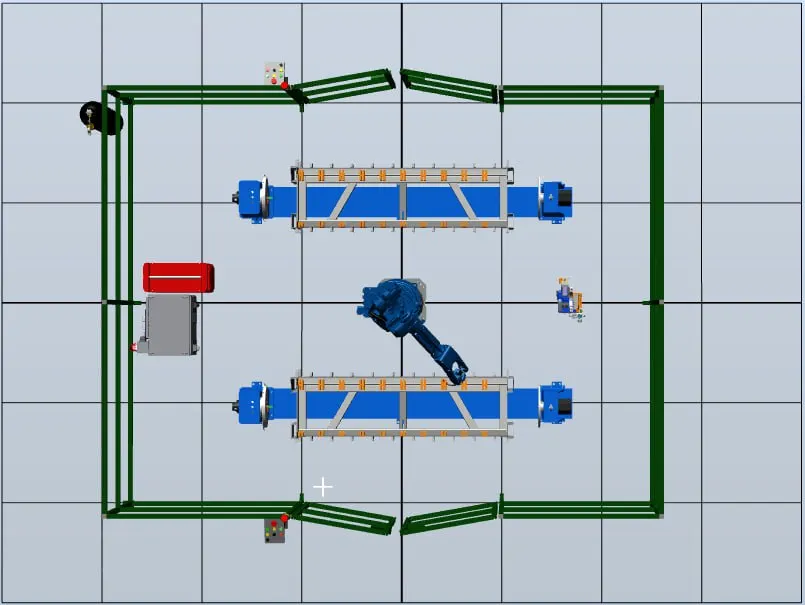

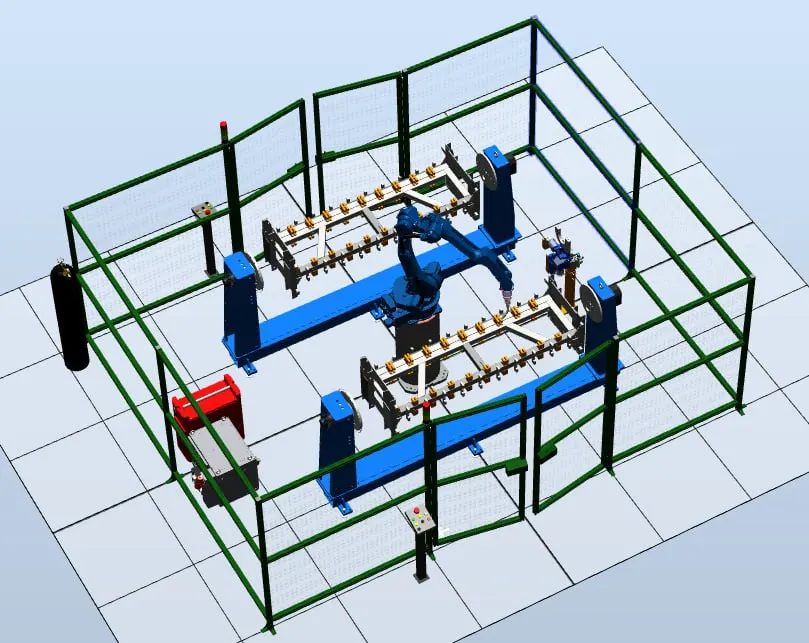

Роботизированный участок состоит из двух зон сварки, обслуживаемых промышленным роботом. Оператор устанавливает заготовку в оснастку, выходит из зоны сварки и запускает программу. Робот выполняет сварку, затем автоматически переходит во вторую зону. Между циклами используется станция обслуживания горелки.

Цены и комплектация

1 Робот Yaskawa Motoman AR2010 – 2 шт
2 Контроллер YRC1000 – 2 шт
3 Позиционер HSB1000 – 4 шт
4 SeamPilot – 2 шт
5 MEGMEET PRO 500P – 2 шт
6 Горелка TRM 602 W – 2 шт
7 SC220ASE – 2 шт
8 ФВУ MDV-4
9 Ограждения
10 Оснастка
11 Интеграция

Общая стоимость комплекса: 48 037 000 руб. (включая НДС 22%)
