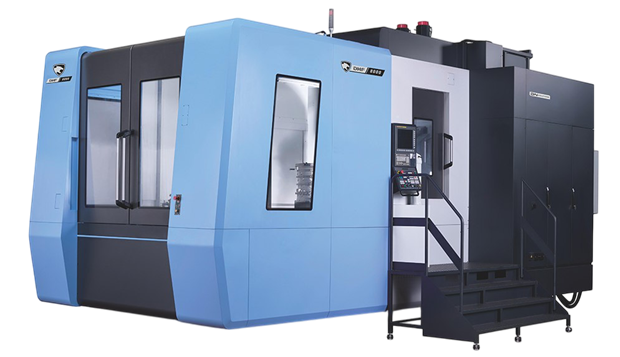

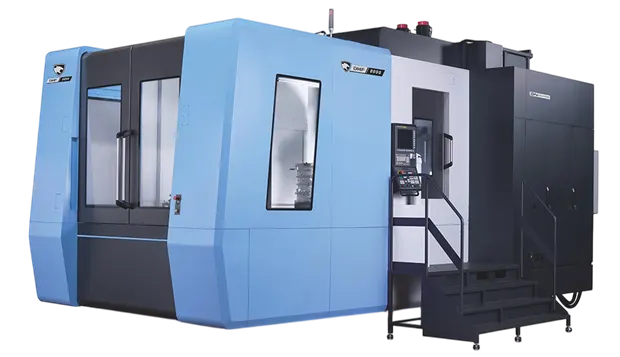

Горизонтальный обрабатывающий центр Doosan DHF 8000

Стоимость рассчитывается индивидуально. Свяжитесь с нашим специалистом.

Описание

Горизонтальный обрабатывающий центр Doosan DHF 8000 предназначен для выполнения сложной 5-осевой обработки деталей большого размера и массы. Станок обеспечивает стабильную работу при обработке корпусных деталей, заготовок из сталей, чугуна и цветных сплавов, а также при выполнении черновых и чистовых операций.

Максимальные размеры заготовки:

• • Диаметр, мм 1400
• • Высота, мм 1400
• • Масса, кг 2000

Размер паллеты:

• • 800×800 мм

Ходы по координатам:

• • X, мм 1450
• • Y, мм 1200
• • Z, мм 1500

Скорости быстрых перемещений:

• • X/Y, м/мин 40
• • Z, м/мин 50

Диапазон наклона поворотной оси:

• • −100 … +60 °

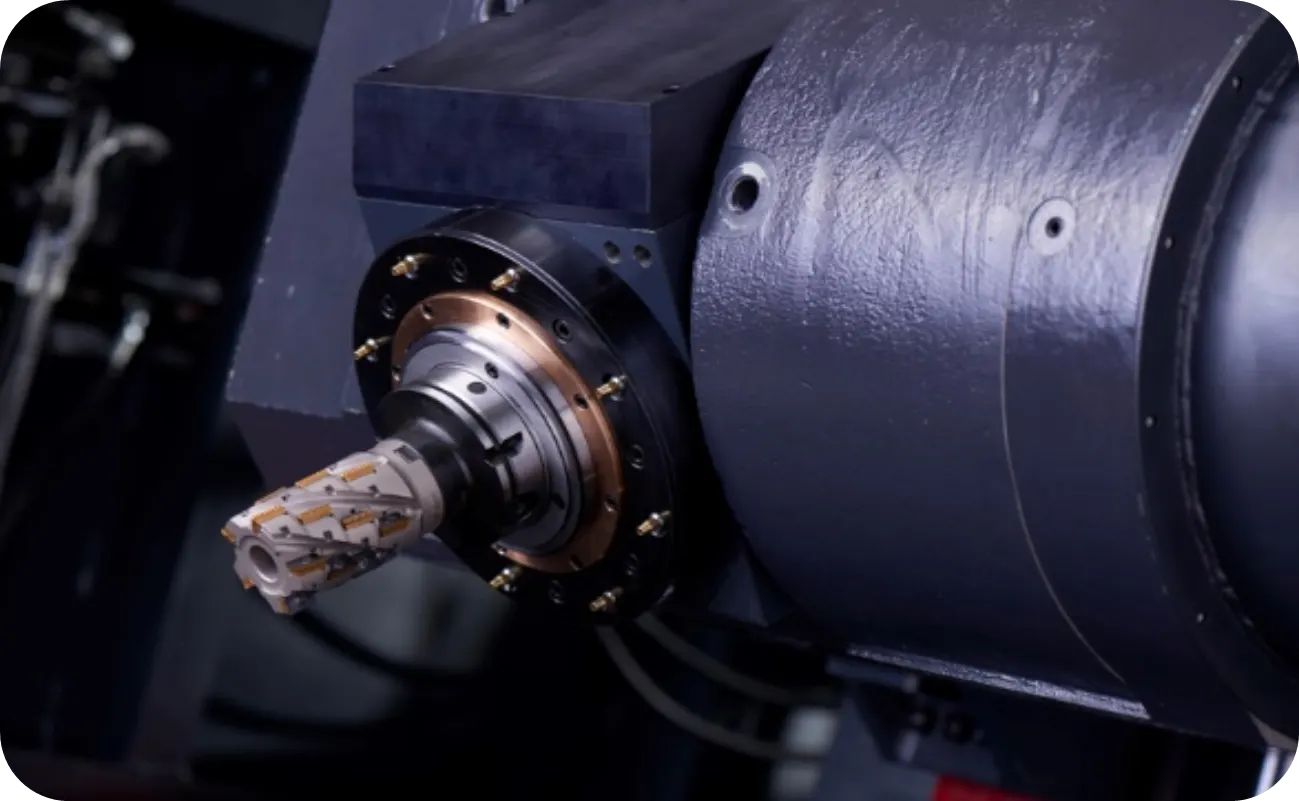

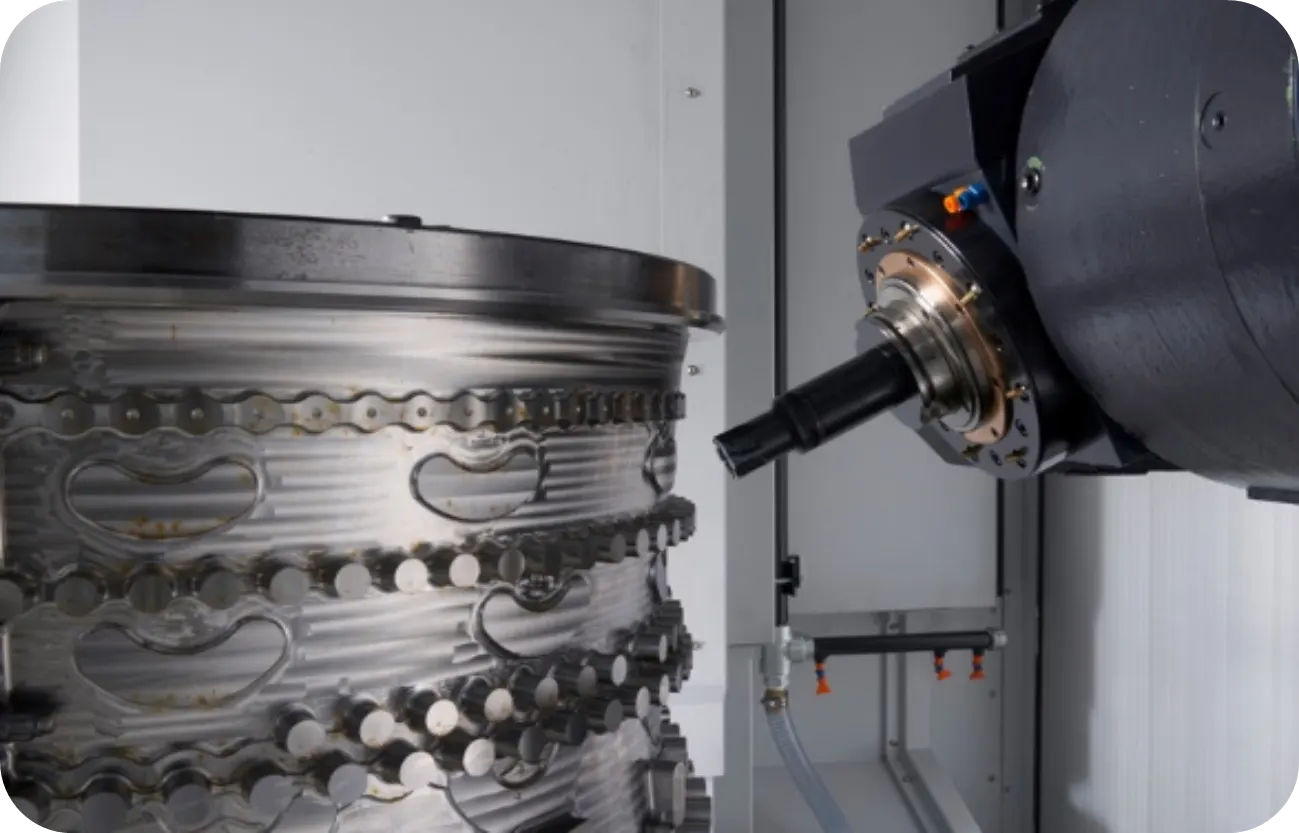

Шпиндельный узел обеспечивает высокую жёсткость, стабильность и надёжную передачу крутящего момента при обработке сложных деталей.

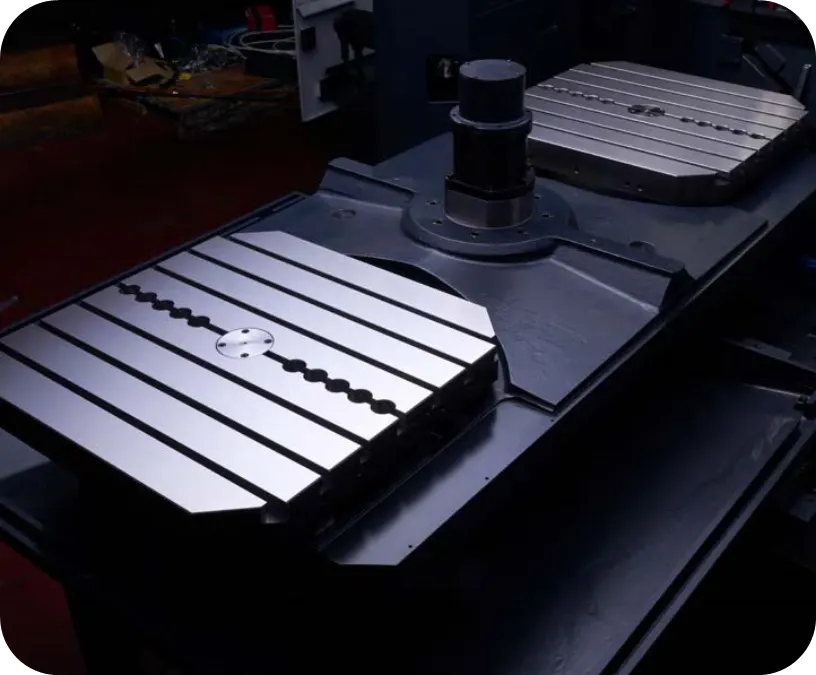

Паллетная система обеспечивает точное базирование заготовок и сокращение вспомогательного времени.

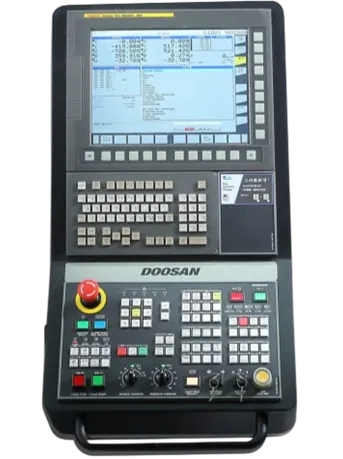

Система ЧПУ FANUC 31i-PLUS предназначена для управления многоосевой обработкой и выполнения сложных управляющих программ.

Технические характеристики

Размер паллеты, мм 800×800
Макс. диаметр заготовки, мм 1400
Макс. высота заготовки, мм 1400
Макс. масса заготовки, кг 2000
Расстояние от торца шпинделя до центра стола, мм 270–1230
Расстояние от оси шпинделя до поверхности паллеты, мм 200–1400
Количество паллет, шт. 2
Мин. время смены паллет, с 16
Макс. размер заготовки, мм 1400×1400
Макс. масса заготовки, кг 2000
Макс. частота вращения шпинделя, об/мин 6000
Макс. крутящий момент шпинделя, Н·м 960
Мощность шпинделя, кВт 35
Конус шпинделя BT50 / HSK
Магазин инструмента, шт. 60
Макс. диаметр инструмента, мм 130
Макс. длина инструмента, мм 550
Макс. масса инструмента, кг 30
Ход по оси X, мм 1450
Ход по оси Y, мм 1200
Ход по оси Z, мм 1500
Быстрые перемещения, м/мин 40 / 40 / 50
Скорость подачи, мм/мин 20000
Точность позиционирования, мм 0,011 / 0,008 / 0,011
Точность повторного позиционирования, мм 0,006 / 0,005 / 0,006
Ёмкость бака системы смазки, л 7,2
Давление системы смазки, МПа 1,67
Рабочее давление гидросистемы, МПа 6,0 / 10,0
Ёмкость бака СОЖ, л 950
Мощность насоса СОЖ, кВт 1,1
Габаритные размеры, мм 11835×5830×4075
Потребляемая мощность, кВА 120
Напряжение питания, В 220
Масса станка, кг 34000

Комплектация

• • Станок Doosan DHF 8000
• • Система ЧПУ FANUC 31i-PLUS
• • Паллетная система
• • Автоматическая система смены инструмента
• • Система удаления стружки
• • Автоматическая система смазки
• • Гидравлическая система
• • Система подачи СОЖ
• • Блок подготовки воздуха
• • Конвейер стружки
• • Кабинетная защита
• • Освещение рабочей зоны
• • Кондиционер электрошкафа
• • Выносной пульт управления
• • Комплект выравнивающих опор
• • Руководство по эксплуатации

Дополнительные опции

• • Доставка
• • Пусконаладочные работы
• • Обучение операторов
• • Обучение обслуживающего персонала
