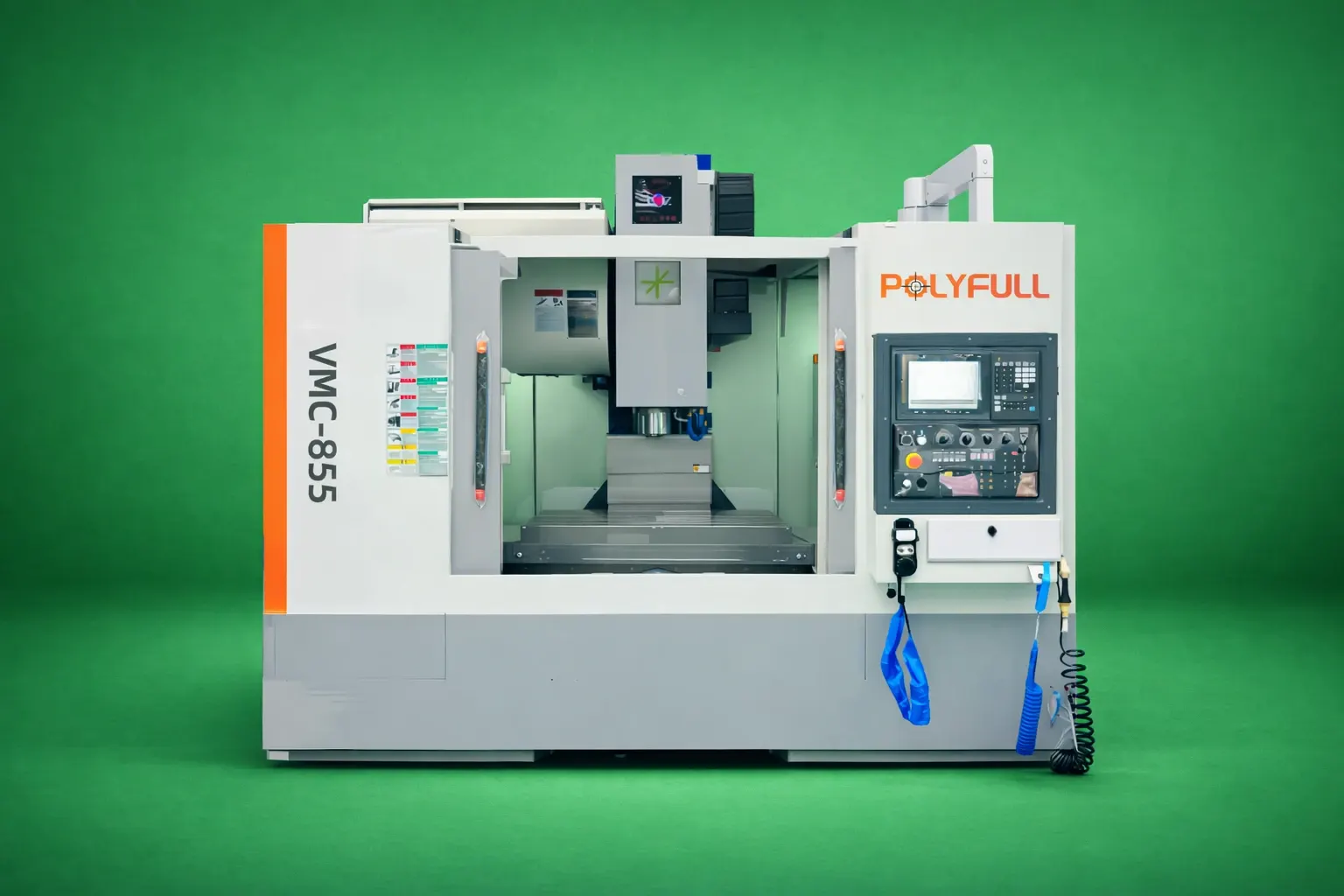

Вертикальный обрабатывающий центр VMC855

Описание

Вертикальный фрезерный обрабатывающий центр VMС 855 предназначен для высокоточной обработки материалов из стали, чугуна, цветных металлов и сплавов, для производства деталей и узлов в автомобильной, аэрокосмической, приборостроительной промышленности и машиностроении, а также для изготовления высококачественных штампов и пресс-форм. Станок позволяет выполнять фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработку изогнутых и наклонных поверхностей.

Технические характеристики

Параметры рабочего стола

• Габариты стола, мм 1000х550
• Максимальный вес заготовки, кг 500
• Т-слот, мм 5х18х90
• Расстояние от торца шпинделя до поверхности стола, мм 120~670
• Расстояние от центра шпинделя до центра стола, мм 590

Шпиндель

• Диапазон частоты вращения, об/мин 50~10000
• Конус шпинделя BT40
• Диаметр шпинделя, мм 150
• Штревель P40T-I (MAS403)
• Мощность привода, кВт 7,5
• Крутящий момент, Нм 71,6/105

Перемещения

• Ход по оси X, мм 800
• Ход по оси Y, мм 550
• Ход по оси Z, мм 550
• Направляющие X/Y/Z, мм 35х4 / 45х4 / 45х6
• ШВП X/Y/Z, мм 40/16

Подачи

• Быстрые перемещения X/Y/Z, м/мин 36/36/36

Инструмент

• Количество инструментов, шт 24
• Тип магазина Okada / Aimachi
• Макс диаметр инструмента, мм 78 (150)
• Макс длина инструмента, мм 300
• Макс вес инструмента, кг 8
• Время смены, сек 2,5

Точность

• Точность позиционирования, мм ±0,005/300
• Повторяемость, мм ±0,005/300

Основные характеристики

• Габариты, мм 2620х3200х2900
• Общая мощность, кВА 20
• Питание, В 380
• Давление воздуха, МПа 0,25~0,6
• Вес, кг 5500

Комплектация

• Система ЧПУ Fanuc 0i MF Plus
• Пневматический пистолет
• Централизованная система смазки
• Охлаждение шпинделя
• Система подачи СОЖ
• Пистолет СОЖ
• Ящик для инструмента
• Конвейер удаления стружки
• Трёхцветный индикатор
• Освещение рабочей зоны
• Подача СОЖ через шпиндель

Дополнительные опции

• Доставка до склада получателя
• Инструктаж операторов
• Инструктаж обслуживающего персонала

Общая стоимость: 3 853 000 руб. (включая НДС 22%)
