Роботизированный комплекс лазерной резки литых изделий

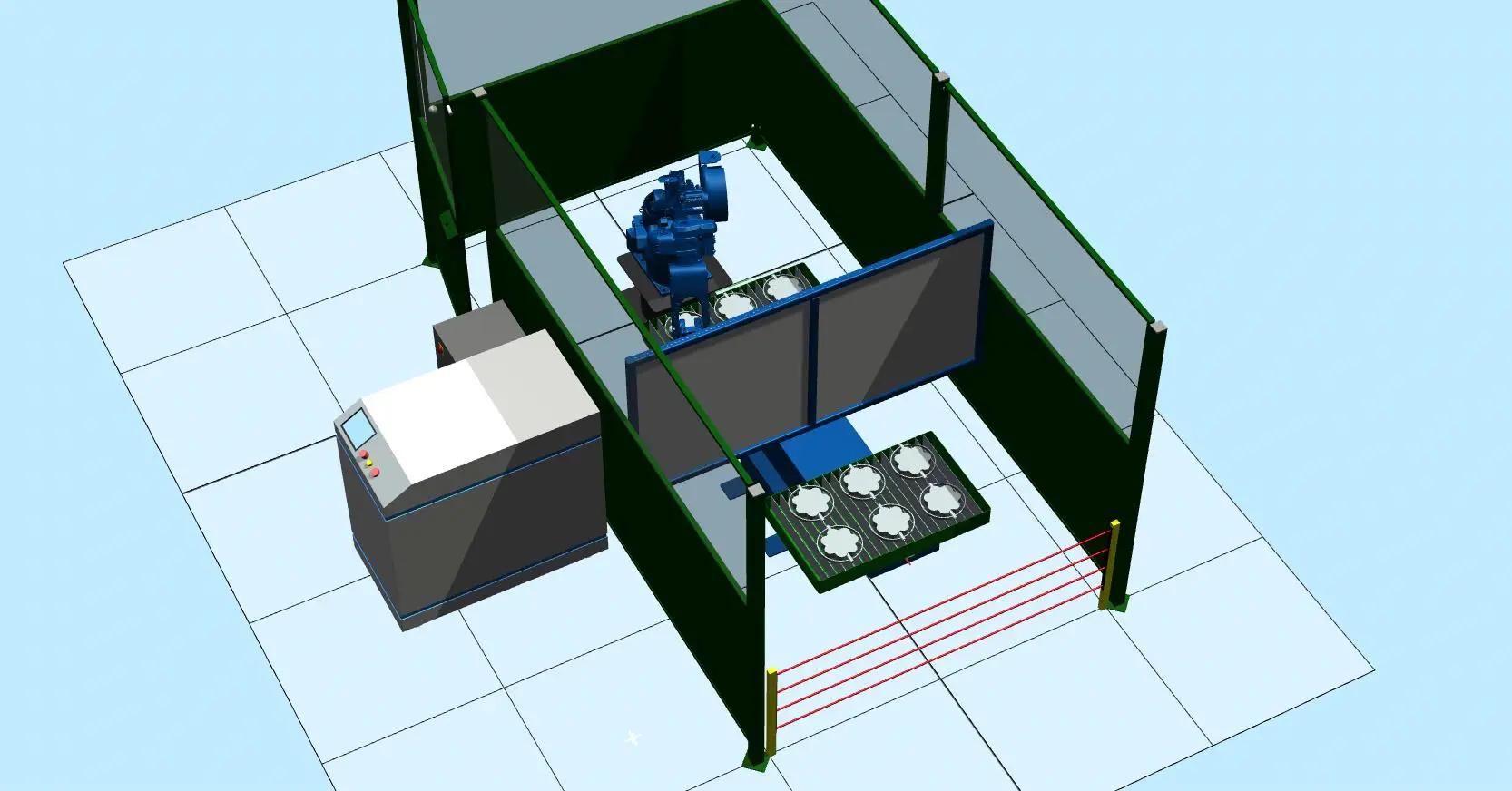

Комплекс для лазерной резки литых изделий с применением промышленного робота, одноосевого поворотного стола и лазерного источника 2000 Вт. Организована двусторонняя загрузка/выгрузка: пока робот обрабатывает деталь с одной стороны позиционера, оператор выполняет замену изделий на второй стороне.

Загрузка изделия в оснастку → Поворот позиционера 180° → Лазерная резка роботом → Возврат позиционера → Снятие готового изделия

Промышленный робот CRP-RH18-20

6-осевой робот для задач резки/обработки, перемещения и вспомогательных операций. Возможен монтаж на пол/потолок, стационарно или на рельсовое перемещение.

• Количество осей: 6
• Максимальная нагрузка: 20 кг
• Максимальная досягаемость: 1730 мм
• Повторяемость: ±0,08 мм
• Масса робота: 285 кг
• Способ крепления: пол / потолок

Диапазоны движения

• Ось 1: пол/потолок −165…+165; настенное −30…+30
• Ось 2: 0…175
• Ось 3: −80…150
• Ось 4: −190…190
• Ось 5: −90…110
• Ось 6: −210…210

Максимальные скорости

• Ось 1: 160 °/сек
• Ось 2: 160 °/сек
• Ось 3: 169 °/сек
• Ось 4: 301 °/сек
• Ось 5: 342 °/сек
• Ось 6: 520 °/сек

Одноосевой поворотный стол WB1S

Позиционер обеспечивает удобную обработку и минимизацию простоев за счёт разделения зоны обработки и зоны загрузки/выгрузки.

• Угол вращения: ±360°
• Скорость вращения: до 60 °/сек
• Стандартная грузоподъёмность: 200…1000 кг (возможны исполнения до 5000)

Примерные исполнения

• Модель: WB1S-250A / WB1S-500A / WB1S-1000A
• Грузоподъёмность: 250 / 500 / 1000 кг
• Диаметр стола: 800 мм
• Повторное позиционирование: ±1,0 мин дуги

Лазерный источник 2000 Вт и лазерная головка

Комплект включает лазерный источник и головку для резки. Для защиты оптики применяется воздушная завеса; оптика и корпус имеют водяное охлаждение. Расходные материалы: защитные линзы и сопла.

• Питание: 3 фазы 380 В ±15%, 50/60 Гц
• Длина волны: 1080 нм
• Выходная мощность: 2000 Вт
• Диаметр сердцевины: 50 мкм
• Диапазон скоростей: 0…120 мм/с
• Рекомендуемая толщина: 0,5…5 мм
• Длина оптического кабеля: 10 м
• Максимальная потребляемая мощность: 11 кВт
• Охлаждение: водяное
• Рабочая температура: −10…+40 °C
• Габариты в упаковке: 1190×1100×650 мм
• Масса: 220 кг

Оснастка

Оснастка предназначена для базирования изделий на позиционере и обеспечения повторяемости положения в процессе обработки.

Описание технологического процесса

Роботизированный участок состоит из рабочей зоны робота и зоны загрузки/выгрузки изделий оператором.

Оператор устанавливает изделия в оснастку, расположенную на позиционере. Затем позиционер поворачивается на 180°, доставляя изделия в зону обработки. В это время оператор на противоположной стороне снимает обработанные изделия и устанавливает необработанные. Робот выполняет резку по программе, после чего цикл повторяется.

Цены и комплектация

1. Комплекс лазерной резки (робот, позиционер, лазер 2000 Вт, оснастка, ограждения, интеграция) — 100 977,37 EUR (включая НДС 22%)
2. Промышленный робот CRP-RH18-20 + шкаф управления
3. Поворотный стол WB1S
4. Лазерный источник 2000 Вт + лазерная головка
5. Оснастка для установки изделий
6. Защитные ограждения
7. Тумба для робота
8. Интеграция в единый комплекс (кабели, шланги, разъёмы, кронштейны) + ПНР + инструктаж

Общая стоимость комплекса: 100 977,37 EUR (Включая НДС 22%)
