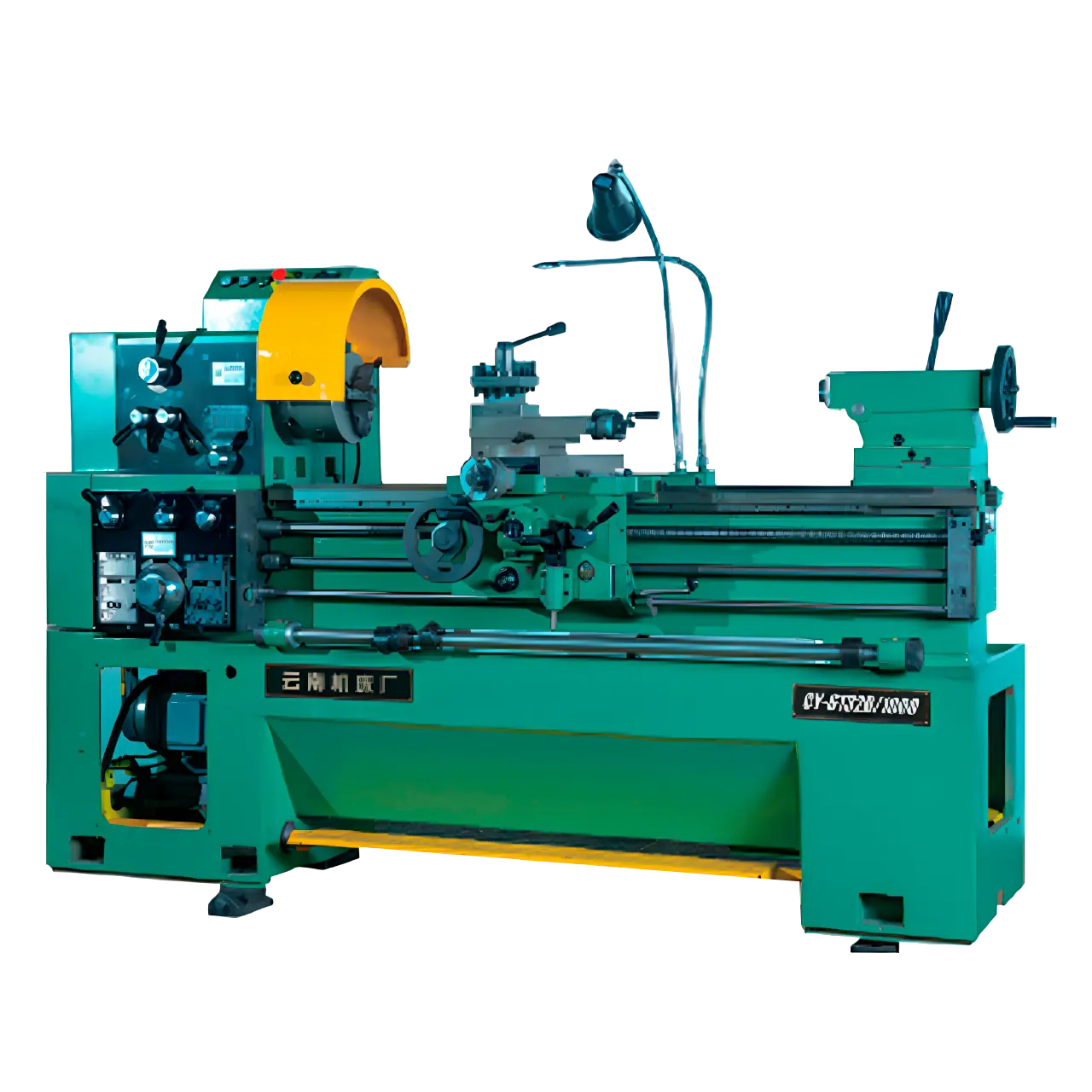

Универсальный токарный станок CY6132

Универсальный токарный станок CY6132 предназначен для обработки различных деталей, включая внешние и внутренние цилиндрические и конические поверхности, а также для нарезания резьбы. Его конструкция обеспечивает высокую жесткость и стабильность, что позволяет выполнять точные операции с минимальными вибрациями. Станок оснащен шпиндельной бабкой с широким диапазоном скоростей вращения, что обеспечивает гибкость при обработке различных материалов. Коробка передач позволяет выбирать оптимальные режимы резания для достижения наилучших результатов. Направляющие станины закалены и шлифованы, что повышает их износостойкость и продлевает срок службы оборудования. Система подачи охлаждающей жидкости и автоматической смазки обеспечивает эффективное охлаждение и смазку рабочих узлов, что способствует повышению качества обработки и снижению износа компонентов. Эргономичный дизайн и удобное расположение органов управления делают эксплуатацию станка комфортной и безопасной. Станок CY6132 является надежным решением для выполнения широкого спектра токарных работ в различных производственных условиях.

Параметры рабочего стола

Макс. диаметр обработки над станиной, мм 410
Макс. диаметр обработки над суппортом, мм 258
Расстояние между центрами, мм 1000
Макс. диаметр поворота, мм 580
Ширина станины, мм 274
Стандартный 3х-кулачковый патрон K11200D6
Высота от опорной поверхности инструмента до центра шпинделя, мм 23,5

Шпиндель

Диапазон частоты вращения шпинделя, об/мин 33-2000
Тип конуса шпинделя, мм D6
Диаметр отверстия в шпинделе, мм 52
Диаметр прутка, мм 50

Рабочие подачи, диапазон резьбы

Продольный шаг винта, мм/об 6
Диаметр продольного винта, мм 28
Поперечный шаг винта, мм/об 3
Диаметр поперечного винта, мм 19
Продольная подача (метрическая), мм/об 0,087-1,22
Поперечная подача (метрическая), мм/об 0,066-0,931
Продольная подача (дюймовая), мм 0,0033″~0,0455″
Поперечная подача (дюймовая), мм 0,0028″~0,0387″
Диапазон метрических резьб, мм 0,5~7
Диапазон модульных резьб, мм 0,5~3,5

Задняя бабка

Перемещение пиноли задней бабки, мм 100
Диаметр пиноли задней бабки, мм 52
Конус пиноли задней бабки МТ4
Поперечное перемещение задней бабки, мм ±5

Ход

Макс. ход нижнего суппорта, мм 220
Угол поворота среднего суппорта, град 45°
Макс. ход верхнего суппорта, мм 100

Инструмент

Сечение радиального инструмента, мм 20х20

Точностные характеристики

Макс. величина отклонения от округлости, мм 0,01
Макс. величина отклонения от цилиндричности, мм 0,04/300
Макс. величина отклонения от плоскостности, мм 0,025/300

Другое

Мощность главного двигателя, кВт 3 / 4,5
Мощность насоса охлаждающей системы, кВт 0,125
Расход охлаждающего насоса, л/мин 25

Основные характеристики станка

Габаритные размеры (ДхШхВ), мм 2280х1150х1700
Вес нетто, кг 2500/1700

Цены и комплектация

1 Универсальный токарный станок CY6132:
2 3-х кулачковый патрон
3 Планшайба
4 Планшайба с подвижными кулачками
5 Подвижный люнет
6 Неподвижный люнет
7 4-х позиционный резцедержатель
8 Комплект инструмента
9 Редуктор подачи

Общая стоимость комплекса: 1 334 000 руб. (включая НДС 22%)
