Промышленный робот манипулятор CRP-RH14-10

Промышленный робот CRP-RH14-10 - роботизированное устройство с рабочей зоной до 1454 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 1454 мм, а максимальная допустимая нагрузка 10 кг, что позволяет обрабатывать большинство деталей малых и средних производств. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики:

Форма руки: Вертикальный узловой шарнир
Степень подвижности: 6 осей
Максимальная нагрузка: 10 кг
Максимальный охват: 1454 мм
Точность повторного позиционирования: ±0.08 мм
Вес робота: 170 кг
Диапазон движения по осям:
Ось 1
-167°~167°
Ось 2
0°~175°
Ось 3
-80°~150°
Ось 4
-190°~190°
Ось 5
-105°~130°
Ось 6
-210°~210°

Одноосевой позиционер WB1L

Позиционер предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке в среде защитных газов, при наплавочных работах, а также для поворота и установки изделий в удобное положение при полуавтоматической и ручной сварке.

Технические характеристики:

Грузоподъемность: 500 кг
Диаметр стола: 500 мм
Угол вращения: ±360 º
Номинальная скорость вращения: 50 º/сек
Повторное позиционирование: ±1.0
Мощность: 1500 ВA

Шкаф электроавтоматики G4 и пульт обучения робота

Продуманная система управления оптимизирует траекторию движения, ускорения и замедления робота.

Единый блок управления роботом CRP CD60-CRX8

В единый блок CD60-CRX8 интегрированы контроллер робота вместе с синхронным сервоприводом.

Сервомоторы HCFA

Высококачественные серводвигатели марки HCFA.

Циклоидальный и волновой редукторы

Стабильный привод и длительный срок службы.

Сварочный источник MEGMEET Artsen PRO

Интеллектуальный сварочный полуавтомат с расширяемой технологической платформой.

Станция обслуживания горелки CRP SC220ASE

Устройство для автоматического обслуживания сопла горелки.

Описание технологического процесса

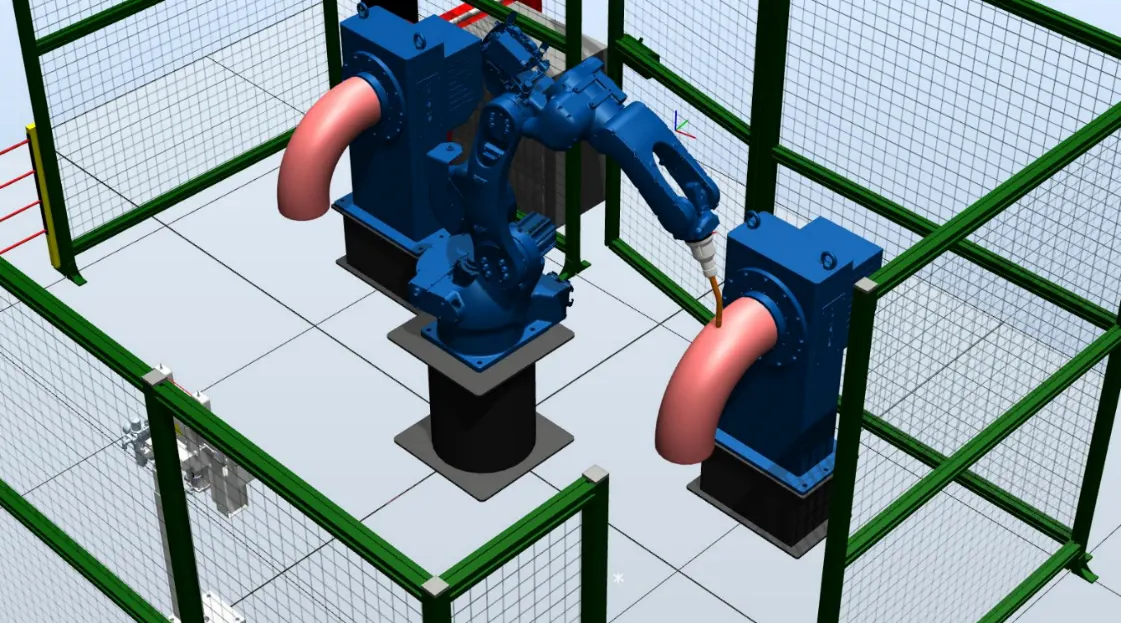

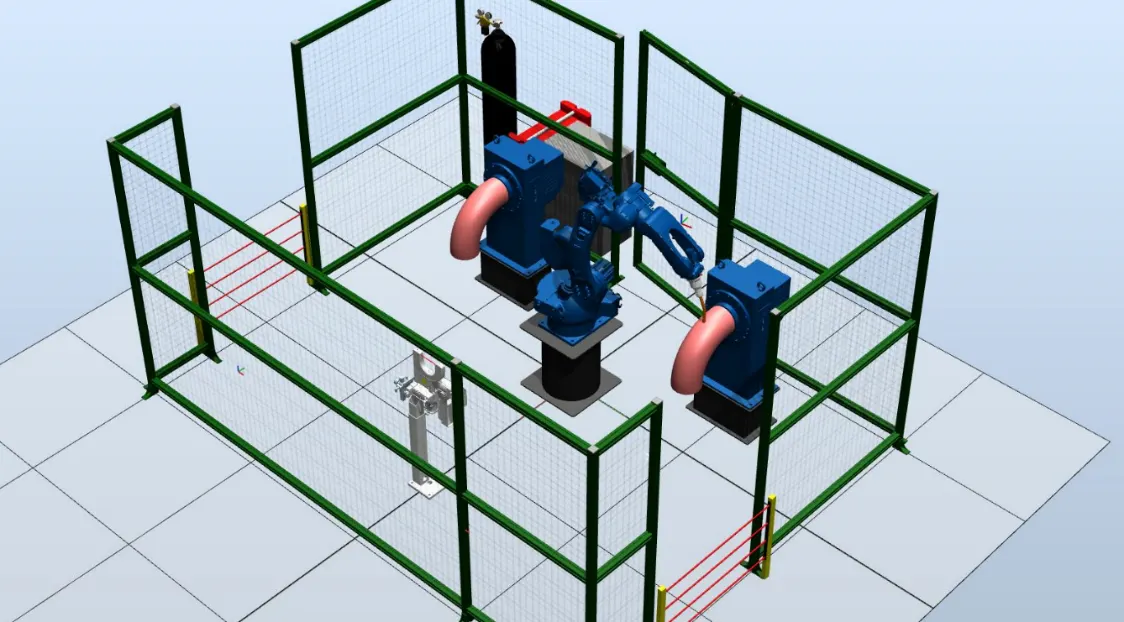

Робот устанавливается между двумя позиционерами горизонтального типа. Оператор устанавливает деталь в патрон, расположенный на позиционере, и вызывает управляющую программу. В то время, как робот сваривает изделие на одном позиционере, оператор меняет заготовку на другом. По окончании сварки робот останавливается у станции обслуживания горелки.

Цены и комплектация

1 Промышленный робот CRP-RH14-10
2 Шкаф управления роботом-манипулятором
3 Позиционер WB1L 500 – 2 шт.
4 Сварочный источник MEGMEET Artsen PM 500
5 Оснастка для установки отводов
6 Основание для робота
7 Станция обслуживания горелки
8 Комплект ограждений высотой 2 метра, двери, система безопасности
9 Интеграция оборудования, ПО, кабели, пусконаладка, обучение

Общая стоимость комплекса: 6 913 120 руб. (включая НДС 22%)
