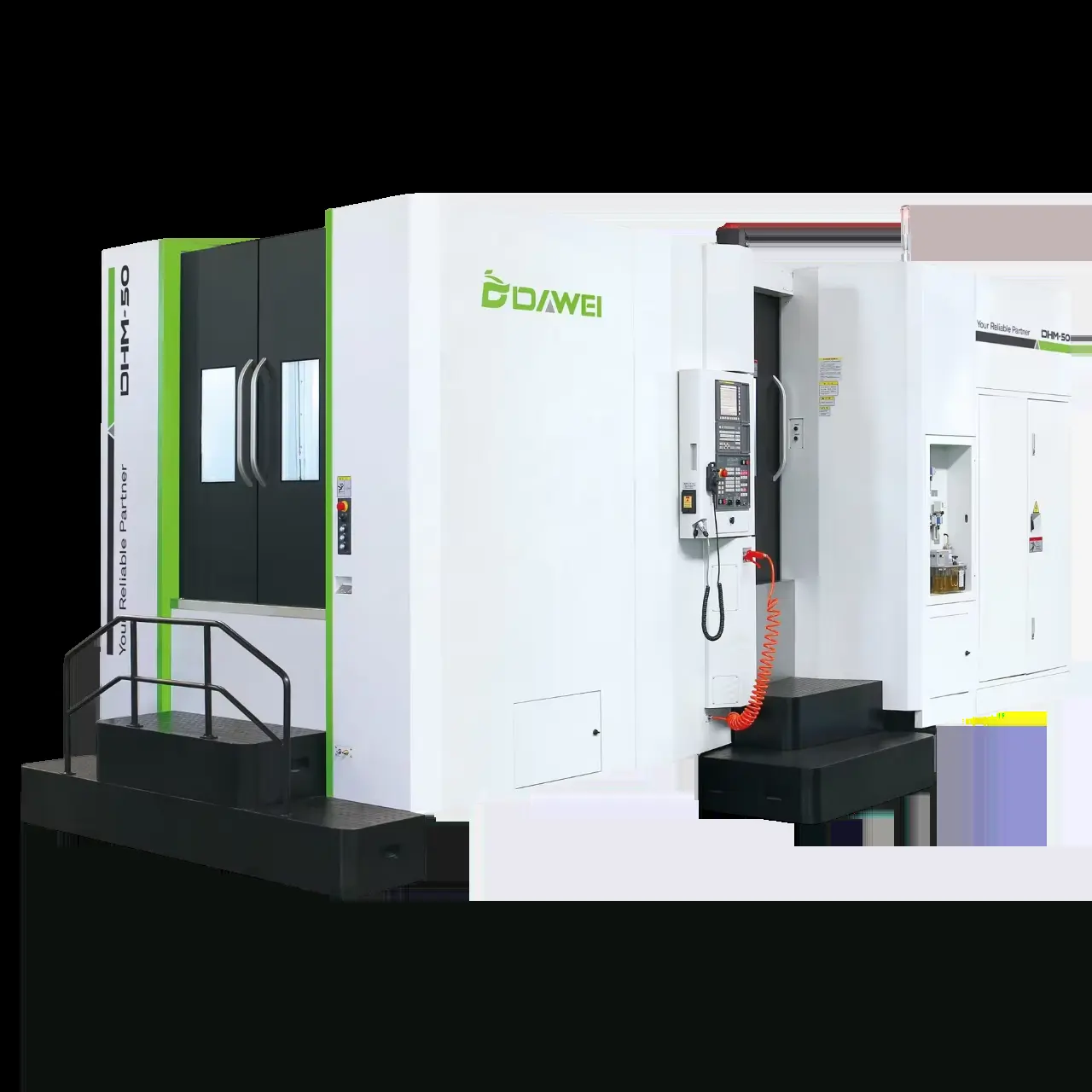

Горизонтальный обрабатывающий центр DHM100D с ЧПУ

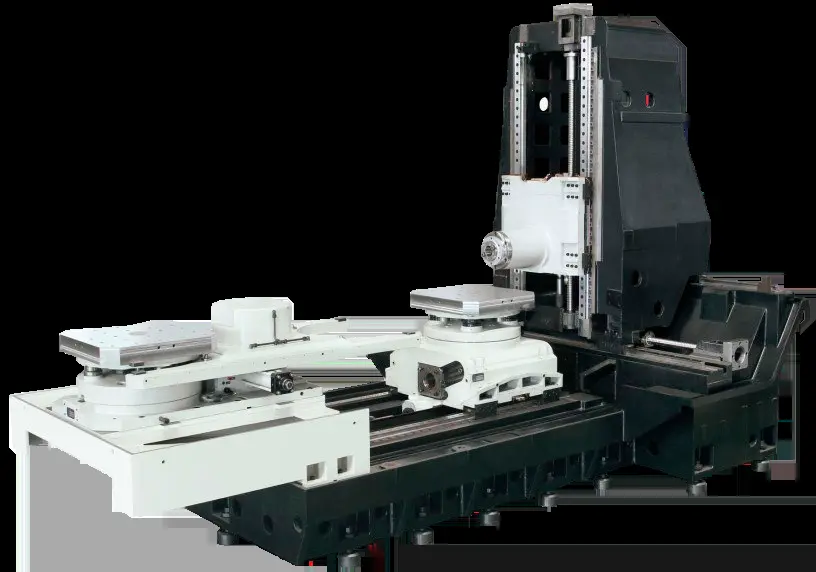

Горизонтальный фрезерный станок с ЧПУ DHM100D способен выполнять разнообразные операции, такие как фрезерование, сверление, зенкерование, растачивание, гравировка, а также нарезание резьбы и формирование пазов. Благодаря использованию числового программного управления, эти станки обеспечивают высокую точность и повторяемость обработки, что улучшает производительность и качество работы. Модель DHM – горизонтально-фрезерный станок с ЧПУ, предлагающий разнообразные опции для удовлетворения различных потребностей заказчиком в производстве. Станок имеет станину Т-образной формы, на которой размещены все компоненты. Рабочий поворотный стол может перемещаться в горизонтальной плоскости, что позволяет обрабатывать крупногабаритные детали.

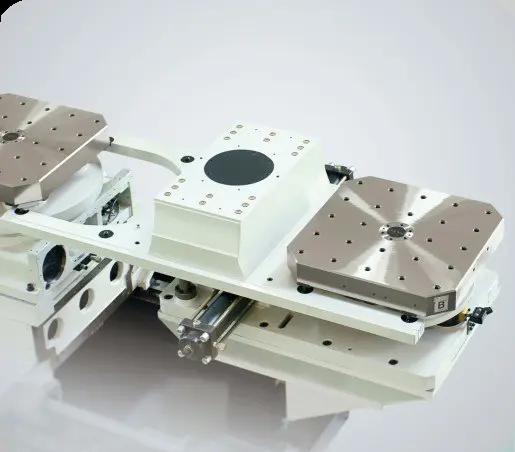

Ось B рабочего стола вращается благодаря серводвигателю Fanuc (Япония) Гидравлическая система зажима гарантирует высокую точность и жесткость. Для максимальной эффективности на центре установлена 2х-паллетная система, которая минимизирует вспомогательное время и позволяет интегрировать станок в гибкие производственные линии.

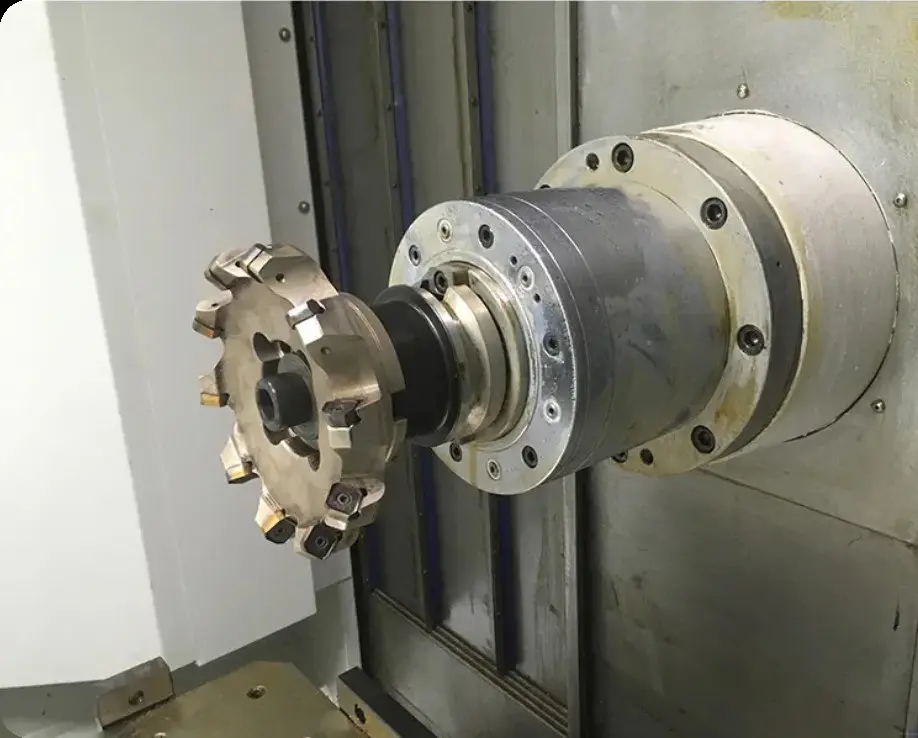

Шпиндель станка способен вращаться с высокой скоростью и большим крутящим моментом, обеспечивая высокую производительность.

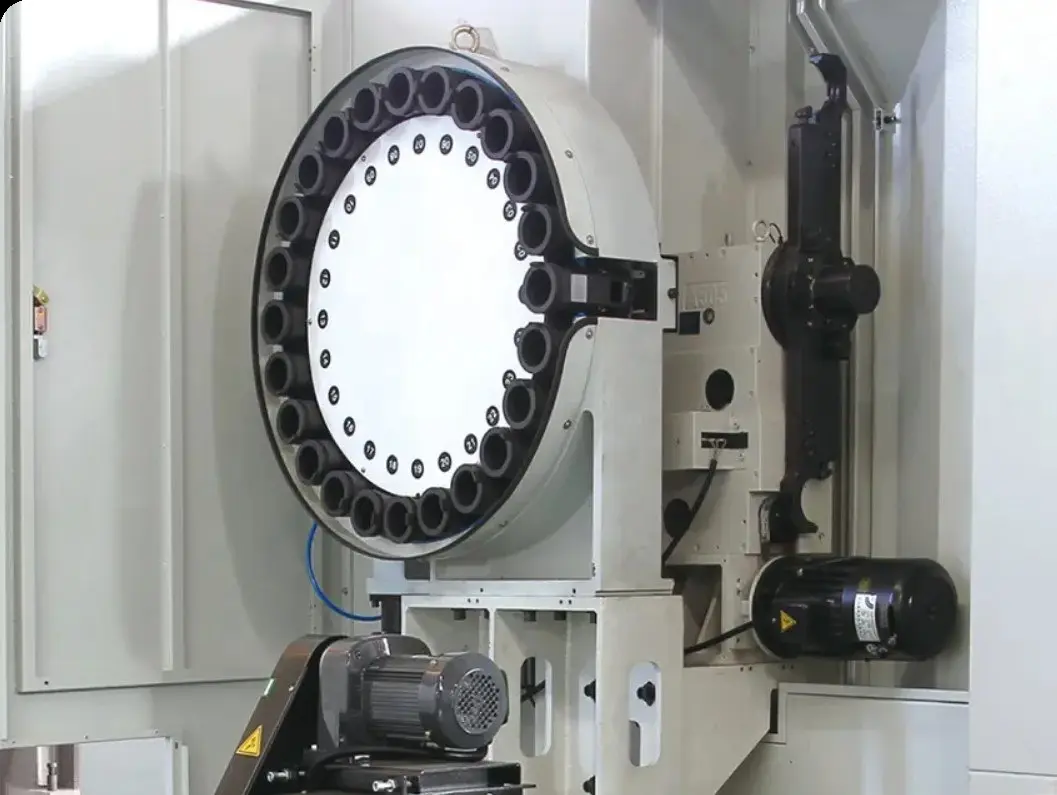

Устройство автоматической смены инструмента включает в себя инструментальный магазин и кронштейны для смены инструмента. Устройство автоматической смены инструмента устанавливается отдельно от станка, чтобы предотвратить вибрации и обеспечить точность работы станка. Инструмент выбирается помощью метода фиксированного адреса по кратчайшему пути.

Параметры рабочего стола

Габариты стола 1000х1000 мм
Максимальная нагрузка на стол 2000 кг
Расстояние от оси шпинделя до рабочей поверхности 35-1335 мм
Расстояние от торца шпинделя до центра рабочего стола 250-1550 мм
Дискретность рабочего стола 0,001° град
Точность индексации 10” с
Повторяемость индексации ±3” с
Количество паллет 2 шт

Шпиндель

Частота вращения шпинделя6000 об/мин
Конус шпинделя ВТ50 Мощность шпинделя 22/26 кВт
Макс. крутящий момент 770/910 Нм

Ход Ход по оси X 1600 мм
Ход по оси Y 1300 мм
Ход по оси Z 1300 мм
Скорость перемещения по осям X/Y/Z 1-10000 мм/мин

Ускоренные подачи по осям Скорость быстрых перемещений по осям X/Y/Z 30/30/30 м/мин

Инструмент

Кол-во инструментов в магазине 40
Тип хвостовика инструмента BT50/CAT50/SK50
Тип магазина инструментов Okada/Aimachi
Макс диаметр инструмента (смежное гнездо) 125 (250) мм Макс. длина инструмента 600 мм
Макс. вес инструмента 25 кг

Точностные характеристики Точность позиционирования ±0,012 мм
Точность повторного позиционирования ±0,008 мм

Габариты и вес Габаритные размеры (ДхШхВ) 8900х4815х3835 мм
Сжатый воздух 6 кг/см3
Потребляемая мощность 75 кВа
Вес нетто 25000 кг

Комплектация Система ЧПУ 1 комплект
Двигатель шпинделя 1 комплект
Двигатель по осям X/Y/Z/B 1 комплект
Автоматическая система смены инструмента 1 комплект
ШВП 1 комплект
Линейные направляющие качения 1 комплект
Зажимной патрон и пиноль 1 комплект
Система охлаждения СОЖ 1 комплект
Гидравлическая система 1 комплект
Система охлаждения 1 комплект
Шнековый конвейер для стружки 1 комплект
Поворотный стол 1 комплект
Система охлаждения электрического шкафа 1 комплект
Датчик привязки инструмента Renishaw TS27R 1 комплект
Прибор для измерения деталей Renishaw OMP60 1 комплект

Цены и комплектация:

1 Горизонтальный обрабатывающий центр DHM100D: 2 Система ЧПУ Fanuc 0i MF
3 Автоматическая система смазки
4 Подача СОЖ через инструмент
5 Трехцветная сигнальная лампа
6 Система продувки главного вала
7 Система удаления стружки (конвейер + тележка)
8 Освещение
9 Сертификат соответствия
10 Инструкция по эксплуатации
11 Руководство по эксплуатации электрооборудования
12 Руководство по работе с ЧПУ
13 Доставка до склада получателя
14 Пусконаладочные работы
15 Инструктаж операторов станков с ЧПУ
16 Инструктаж работников, обслуживающих оборудование

Общая стоимость комплекса: 20 070 250 руб. (включая НДС 22%)
