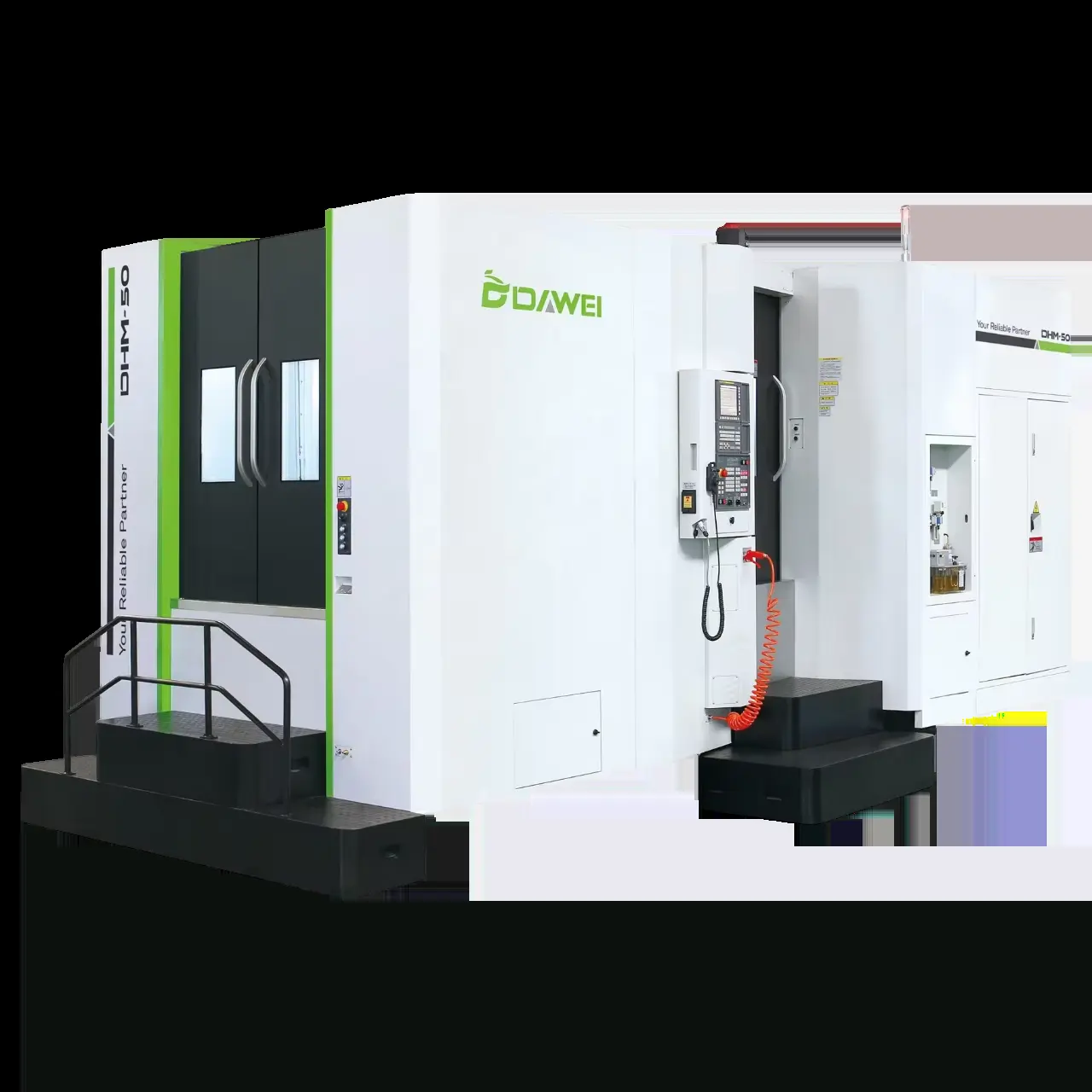

Горизонтальный обрабатывающий центр DHM80S с ЧПУ

Горизонтальный фрезерный станок с ЧПУ DHM80S способен выполнять разнообразные операции, такие как фрезерование, сверление, зенкерование, растачивание, гравировка, а также нарезание резьбы и формирование пазов. Благодаря использованию числового программного управления, эти станки обеспечивают высокую точность и повторяемость обработки, что улучшает производительность и качество работы. Модель DHM – горизонтально-фрезерный станок с ЧПУ, предлагающий разнообразные опции для удовлетворения различных потребностей заказчиком в производстве.

Станина

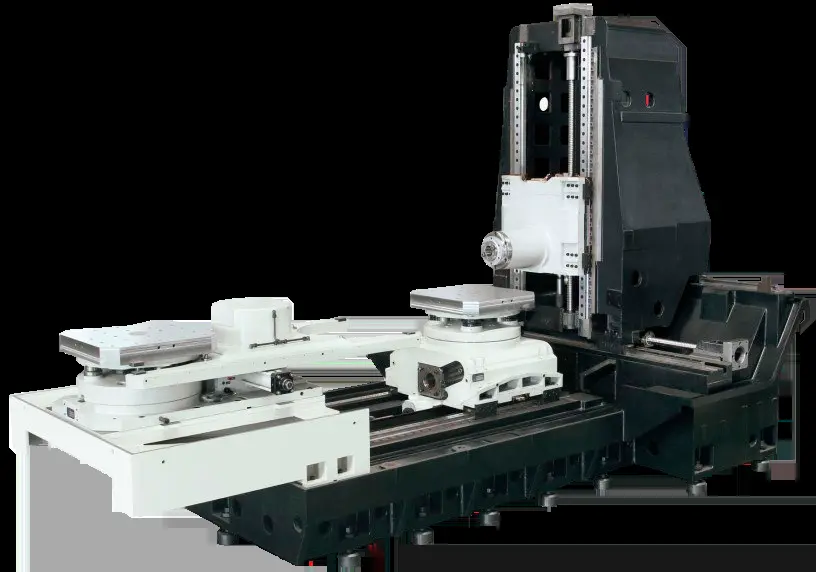

Станок имеет станину Т-образной формы, на которой размещены все компоненты. Рабочий поворотный стол может перемещаться в горизонтальной плоскости, что позволяет обрабатывать крупногабаритные детали.

Направляющие и стол

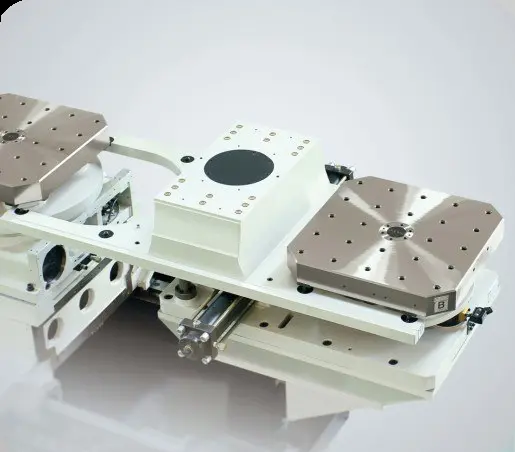

Ось B рабочего стола вращается благодаря серводвигателю Fanuc (Япония) Гидравлическая система зажима гарантирует высокую точность и жесткость. Для максимальной эффективности на центре установлена 2х-паллетная система, которая минимизирует вспомогательное время и позволяет интегрировать станок в гибкие производственные линии.

Шпиндельный узел

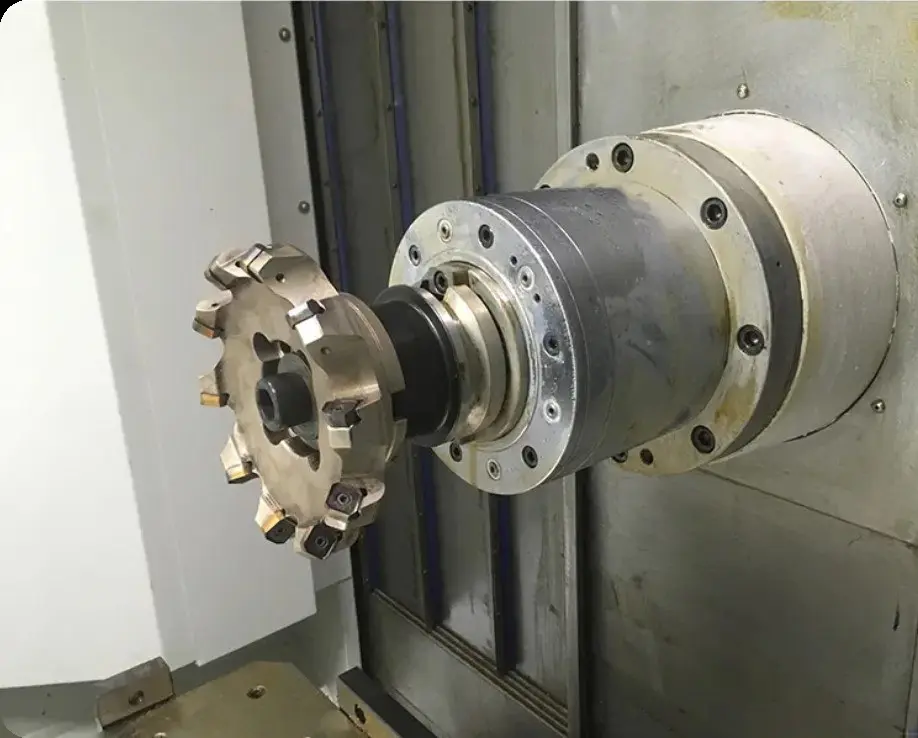

Шпиндель станка способен вращаться с высокой скоростью и большим крутящим моментом, обеспечивая высокую производительность.

Магазин инструмента

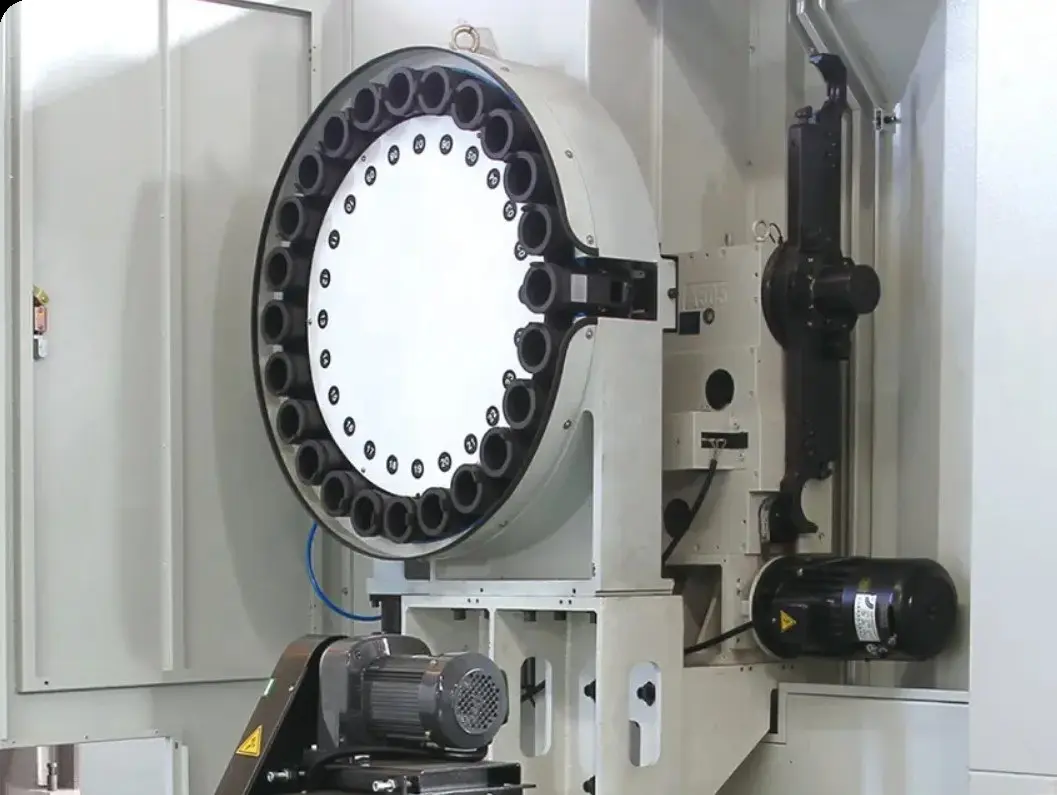

Устройство автоматической смены инструмента включает в себя инструментальный магазин и кронштейны для смены инструмента. Устройство автоматической смены инструмента устанавливается отдельно от станка, чтобы предотвратить вибрации и обеспечить точность работы станка. Инструмент выбирается помощью метода фиксированного адреса по кратчайшему пути.

Параметры рабочего стола

Габариты стола- 500х500 мм Максимальная нагрузка на стол- 500 кг Расстояние от оси шпинделя до рабочей поверхности 50-800 мм Расстояние от торца шпинделя до центра рабочего стола 135-900 мм Дискретность рабочего стола 0,001° (опц.: 1°) град Точность индексации 10” С Повторяемость индексации ±3” с Количество паллет 2 шт

Шпиндель

Частота вращения шпинделя 6000 (опц.: 8000/12000) об/мин Конус шпинделя ВТ50 Мощность шпинделя 11/18,5 кВт Макс. крутящий момент263/442 Нм

Ход

Ход по оси Х 750 мм Ход по оси Y 750 мм Ход по оси Z 750 мм Скорость перемещения по осям X/Y/Z 1-10000 мм/мин

Ускоренные подачи по осям

Скорость быстрых перемещений по осям X/Y/Z 30/30/30 м/мин

Инструмент

Кол-во инструментов в магазине 24 Тип хвостовика инструмента BT50/CAT50/SK50 Тип магазина инструментов Okada/Aimachi Макс диаметр инструмента (смежное гнездо) 110 (200)мм Макс. длина инструмента 300 мм Макс. вес инструмента 15 кг

Точностные характеристики

Точность позиционирования ±0,01 мм Точность повторного позиционирования ±0,006 мм

Габариты и вес

Габаритные размеры (ДхШхВ) 7400х3625х3500 мм Вес нетто 15000 кг Общая мощность 45 кВа

Цена и комплектация

1 Горизонтальный обрабатывающий центр DHM80S: 2 Система ЧПУ Fanuc 0i MF 3 Автоматическая система смазки 4 Подача СОЖ через инструмент 5 Трехцветная сигнальная лампа 6 Система продувки главного вала 7 Система удаления стружки (конвейер + тележка) 8 Освещение 9 Сертификат соответствия 10 Инструкция по эксплуатации 11 Руководство по эксплуатации электрооборудования 12 Руководство по работе с ЧПУ 13 Датчик привязки инструмента Renishaw TS27R 14 Прибор для измерения деталей Renishaw OMP60 15 Система охлаждения электрического шкафа 16 Вертикально-горизонтальное приспособление для установки оправок BT-50-TL 17 Гаечный ключ для цанговых патронов ER32 18 Оправки BT50-ER32-150 5 шт 1 шт 19 Тиски станочные прецизионные GT175B 175x300 20 Набор цанг ER 32 21 Набор прижимов со шпильками M16 22 Доставка до склада получателя 23 Пусконаладочные работы 24 Инструктаж операторов станков с ЧПУ 25 Инструктаж работников, обслуживающих оборудование

Общая стоимость комплекса: 12 892 044 руб. (включая НДС 22%)
