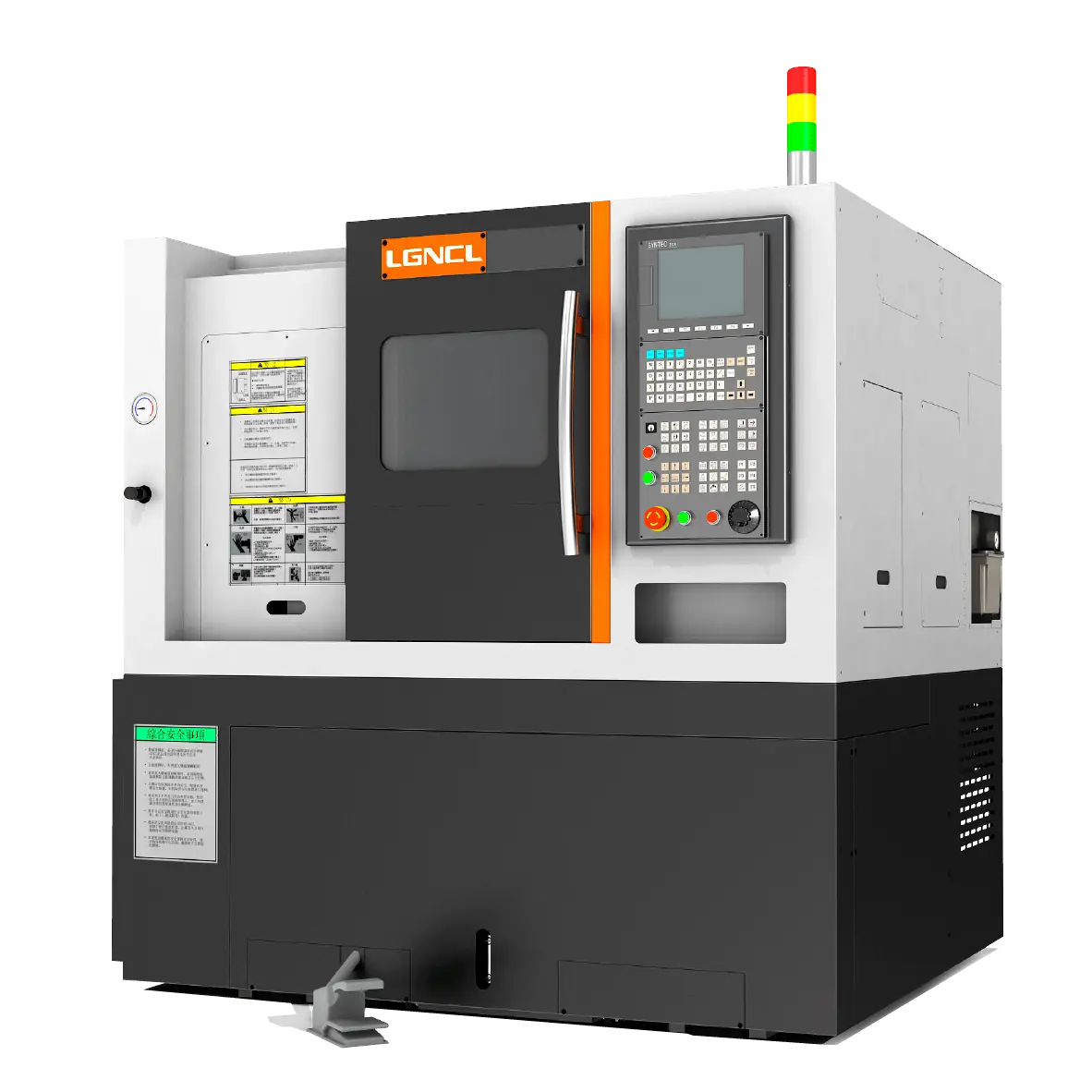

Прецизионный токарно-фрезерный станок QT55LMY

Токарный центр QT55LMY - это высокоточный, высокоскоростной станок. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм и может выполнять такие операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб, фрезерование пазов, сверление отверстий и других. Данный станок отличается горизонтально установленными линейными направляющими по оси Z с равномерным распределением веса суппорта и силы резания между четырьмя танкетками, что снижает износ опорных подшипников и продлевает срок службы линейных направляющих. Расположение направляющих на разных уровнях повышает жесткость станины, минимизирует вибрации при обработке и обеспечивает высокую точность изготовления деталей. Оснащение станка устройством подачи прутка с ловителем деталей или устройством загрузки и выгрузки заготовок позволяет увеличить время работы станка без вмешательства оператора.

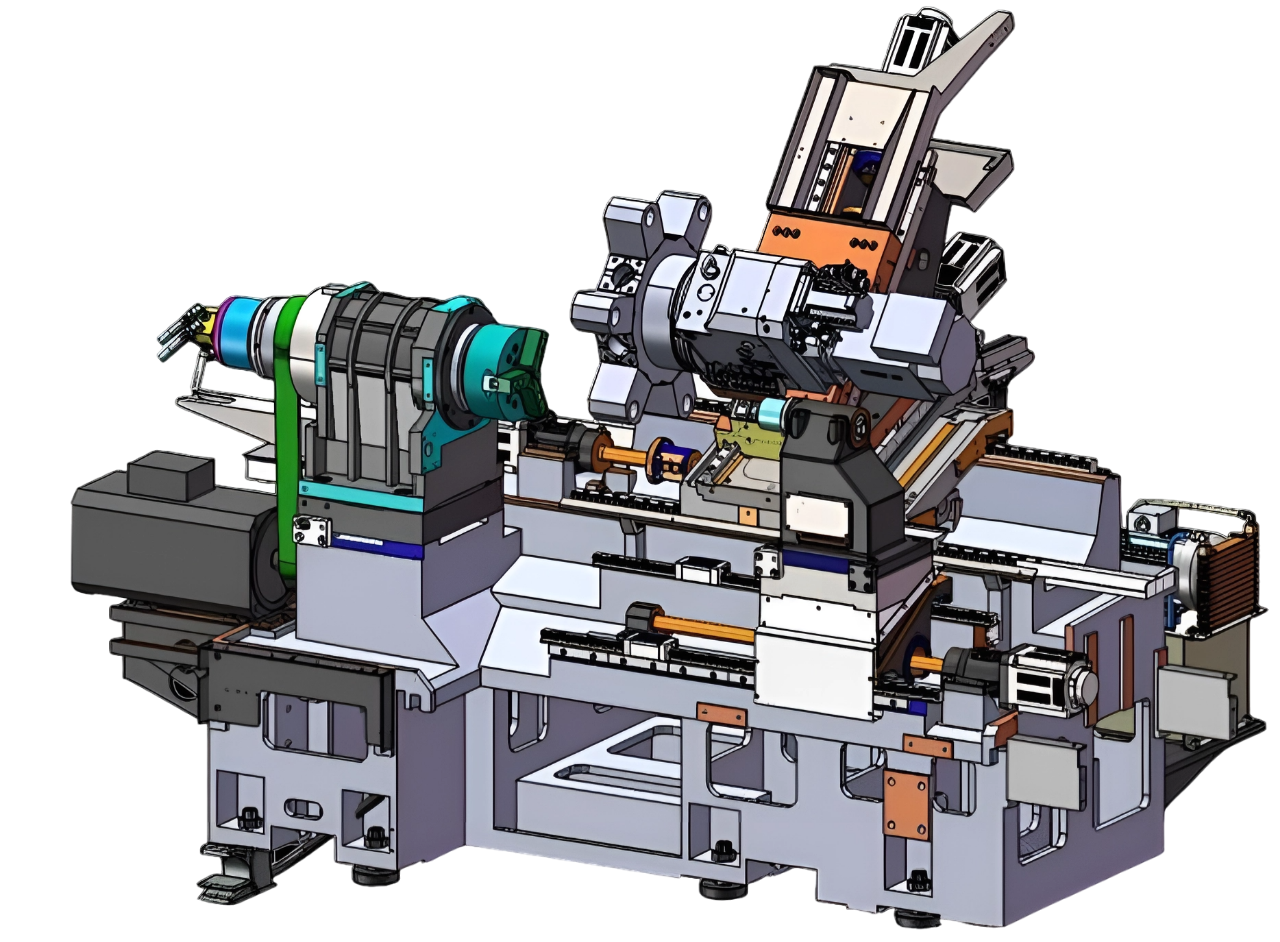

Устройство станка QT55LMY

Конструкция станка включает цельнолитую чугунную станину с наклоном 30°, обеспечивающую высокую жесткость и виброустойчивость. Это способствует стабильности и точности обработки даже при высоких нагрузках. Суппорт перемещается по осям X, Y и Z по высокоскоростным линейным направляющим качения, что обеспечивает плавность и точность перемещений. Станок оснащен высокоскоростным прецизионным шпинделем с фланцем A2-6, подключенным к мощному сервоприводу мощностью 11/15 кВт. Благодаря своим техническим характеристикам и конструктивным особенностям, QT55LMY идеально подходит для прецизионной обработки мелких деталей сложных форм из различных материалов, включая сталь, чугун и цветные металлы. Он находит применение в таких отраслях, как электроника, приборостроение, аэрокосмическая и медицинская промышленность.

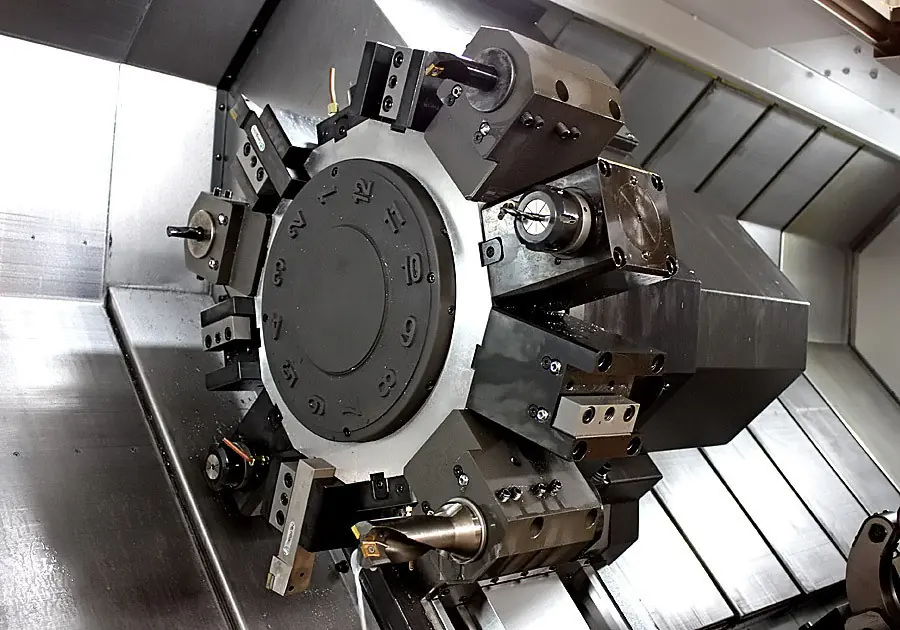

Револьверная головка BMT55

Конструкция BMT55 (Base Mounted Turret) обеспечивает повышенную жёсткость и точность за счёт интегрированного крепления инструментальных блоков непосредственно к корпусу головки. Это минимизирует вибрации и повышает качество обработки при выполнении фрезерных операций и сверления. Использование такой револьверной головки особенно важно для станков, оснащённых осью Y, так как позволяет эффективно обрабатывать сложные контуры и выполнять торцевое фрезерование. Головка рассчитана на размещение до 12 инструментов, включая статические и приводные. Приводные инструменты, встроенные в её конструкцию, обеспечивают возможность выполнения высокоскоростного фрезерования и сверления с высокой точностью. Благодаря прямому креплению инструментов вибрации во время работы сведены к минимуму, что особенно важно при выполнении задач, требующих стабильности и точности. Благодаря высокой жёсткости конструкции, продуманной компоновке и возможностям интеграции с системой ЧПУ FANUC 0i-TF, револьверная головка BMT55 в составе QT55LMY является идеальным решением для производства деталей сложной геометрии с высокой степенью точности. Она позволяет значительно повысить производительность, сократить затраты на вспомогательные операции и обеспечить высокое качество обработки деталей.

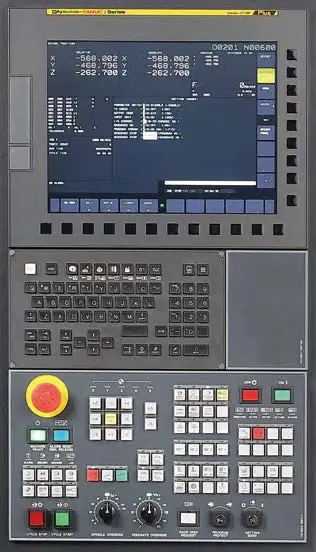

Система ЧПУ Fanuc i0 TF

Система ЧПУ FANUC 0i-TF, установленная на токарно-фрезерном обрабатывающем центре QT55LMY-630, представляет собой мощное и универсальное решение для управления процессами обработки. Она обеспечивает высокую точность, надежность и производительность, поддерживая многозадачность и управление сложными операциями, включая использование оси Y. Это позволяет выполнять токарные и фрезерные операции в одной установке, что значительно экономит время и повышает эффективность производства. FANUC 0i-TF оснащена современными инструментами для программирования и симуляции, включая поддержку 2D и 3D программирования и визуализацию обработки в реальном времени. Система полностью интегрируется с CAD/CAM-средами, упрощая разработку программ и передачу данных. Встроенные функции защиты от столкновений и диагностики помогают предотвращать аварийные ситуации и минимизировать риски, обеспечивая безопасную и стабильную работу оборудования. Эта система ЧПУ идеально адаптирована для работы с QT55LMY-630, позволяя раскрыть весь потенциал станка. Интуитивно понятный интерфейс, поддержка внешних устройств и макропрограмм, а также возможность подключения к промышленным системам мониторинга делают FANUC 0i-TF надежным инструментом для высокоточной обработки и современной автоматизации производственных процессов.

Параметры обработки

Макс. устанавливаемый диаметр, мм 550 Макс. диаметр обработки, мм 380 Макс. длина обработки, мм 420

Параметры перемещений

Ход по оси X, мм 190+10 Ход по оси Z, мм 500 Ход по оси Y, мм ±50 Быстрое перемещение по осям X/Z/Y, м/мин 30/30/12

Шпиндель

Диаметр отверстия шпинделя, мм 62 Макс. диаметр прутка, мм 51 Конус шпинделя А2-6 Макс. скорость вращения шпинделя, об/мин 4500 Диаметр патрона, дюйм 8”

Характеристики двигателей

Двигатель шпинделя, кВт 11/15 Сервоприводы по осям X/Z/Y, кВт 12/12/12

Точностные характеристики

Точность позиционирования, мм ±0,003 Точность повторного позиционирования, мм ±0,002

Основные характеристики станка

Вес станка, кг 5000 Габариты станка, мм 3000х1950х2250

Цены и комплектация

1 Прецизионный токарно-фрезерный станок QT55LMY: 2 Система ЧПУ FANUC 0i-TF 3 Держатель для расточного инструмента 4 Держатель для торцевого инструмента 5 Автоматическая система смазки 6 Мягкие кулачки 7 Педаль зажима патрона 8 Ящик с инструментами 9 Освещение рабочей зоны 10 Трехцветный сигнальный индикатор 11 Кабинетная защита 12 Упаковочный лист 13 Фланцевый торец шпинделя для крепления патрона по DIN 55029-ISO 702/1 (конус №5) 14 Патрон полый цанговый под конус №5 по DIN 55029-ISO 702/1 15 Инструкция по эксплуатации

Общая стоимость комплекса: 4 903 140 руб. (включая НДС 22%)
