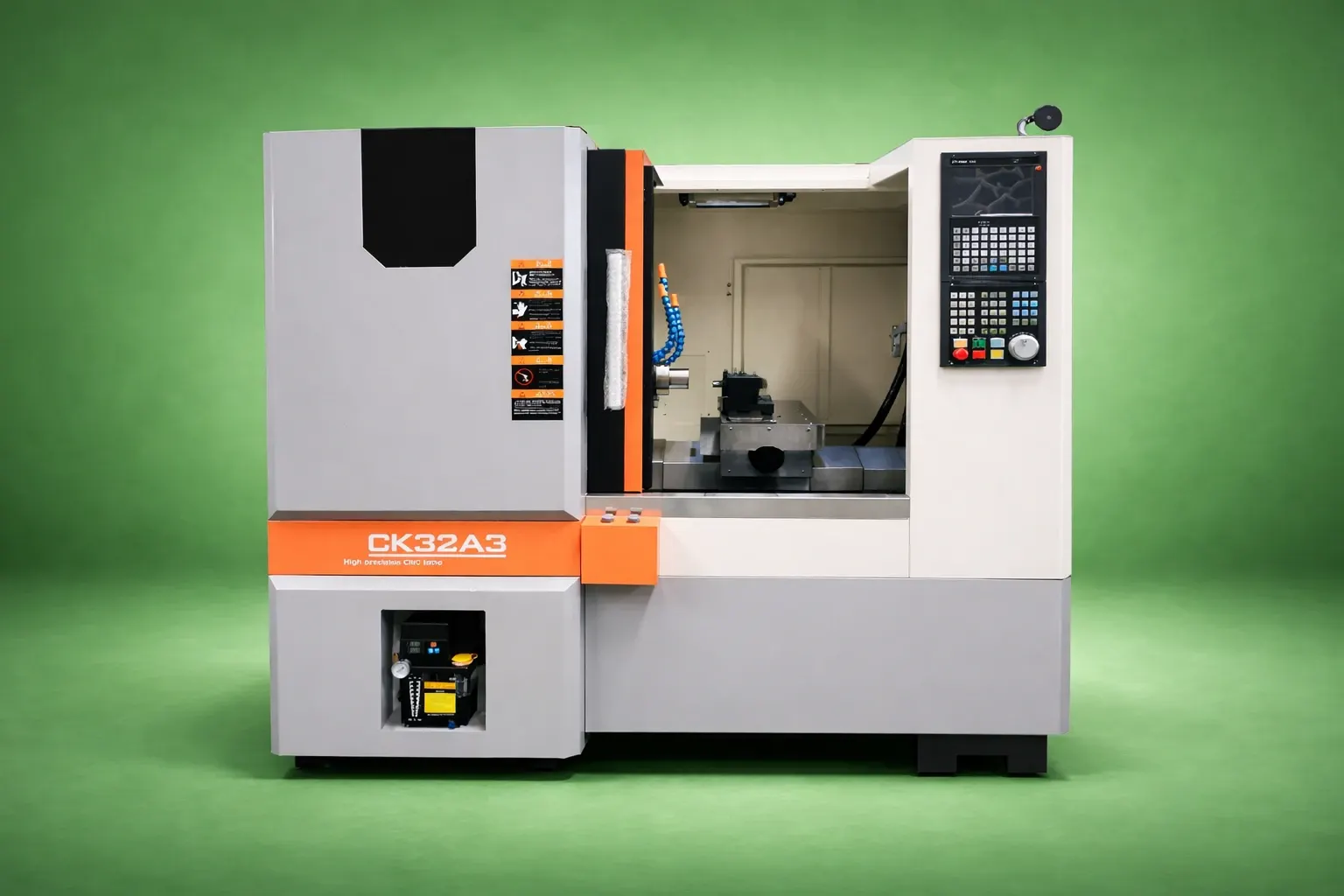

Токарный обрабатывающий центр CK32A3-S

Описание

Токарный обрабатывающий центр CK32A-S изготовлен в соответствии с современными технологиями станкостроения.

Станок представляет собой полнофункциональный высокоточный токарный станок с числовым программным управлением, разработанный с применением передовых зарубежных технологий. Система управления разработана с учетом требований эргономики и обеспечивает:

• • удобство эксплуатации
• • простоту управления
• • удобство технического обслуживания и ремонта

Оборудование предназначено для выполнения токарных операций:

• • черновая обработка
• • получистовая обработка
• • чистовая обработка

Станок также предназначен для обработки отливок из чугуна.

Перемещения по осям осуществляются по высокоточным направляющим качения, устойчивым к воздействию вибрации. Направляющие обладают высокой жёсткостью и позволяют выполнять обработку со снятием значительных припусков.

Перед отгрузкой каждый станок проходит комплексную проверку:

• • лазерную калибровку
• • проверку системы охлаждения
• • проверку системы смазки
• • испытание непрерывной работой в течение 48 часов

---

Технические характеристики

Рабочая зона

Максимальный диаметр заготовки, мм 32
Максимальная длина заготовки, мм 600
Высота центра шпинделя, мм 1000
Скорость резания, мм/сек 1-4000
Мощность серводвигателя по осям X/Y/Z, кВт 1,3/1,3/1,3

Шпиндель

Мощность двигателя шпинделя, кВт 4
Диаметр отверстия шпинделя, мм 33
Диапазон скоростей вращения шпинделя, об/мин 0-4000

Перемещения

Перемещение по оси X, мм 600
Перемещение по оси Z, мм 300
Перемещение по оси Y, мм 150

Подачи

Ускоренная подача по оси X, мм/мин 2000
Ускоренная подача по оси Z, мм/мин 2000

Инструмент

Мощность инструмента, кВт 2
Скорость вращения инструмента, об/мин 3000

Источник питания

Номинальное напряжение источника питания AC-380, три фазы
Номинальная частота источника питания, Гц 50

Система охлаждения

Мощность масляной помпы, кВт 0,12
Емкость охлаждающего блока, л 150
Мощность двигателя охлаждающего блока, Вт 25
Объем камеры помпы, л 2
Мощность гидравлического двигателя, кВт 0,75
Давление масла, МПа 3

Общие характеристики

Общая входная мощность, кВт 7,5
Вес станка, кг 1990
Точность позиционирования по оси X, мм 0.0005
Точность позиционирования по оси Z, мм 0,001
Габаритные размеры (ДхШхВ), мм 1930x1410x1600

Комплектующие

Система, модель DRC180 system
Система, производитель собственного производства

Двигатель шпинделя, тип Серво
Двигатель шпинделя, серия Alpha

Двигатель оси X, тип Абсолютный серводвигатель 1.3 кВт
Двигатель оси X, система Inovance bus

Двигатель оси Z, тип Абсолютный серводвигатель 1.3 кВт
Двигатель оси Z, система Inovance bus

Винт оси X, модель 537*2510
Винт оси X, производитель PMI (Тайвань)

Винт оси Z, модель 670*3210
Винт оси Z, производитель PMI (Тайвань)

Направляющая оси X, модель HGH30
Направляющая оси X, производитель PMI (Тайвань)

Направляющая оси Z, модель HGH30
Направляющая оси Z, производитель Hiwin / PMI (Тайвань)

---

Комплектация

• • токарный обрабатывающий центр CK32A3-S
• • система ЧПУ YZ180
• • двигатель мощностью 7.5 кВт
• • двигатель шпинделя 4 кВт
• • диапазон оборотов шпинделя 0–4000 об/мин
• • скорость вращения инструмента 3000 об/мин
• • перемещения по осям X/Y/Z — 600/150/300 мм
• • барфидер

Общая стоимость: 2 903 250 руб. (включая НДС 22%)
