СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ СВАРКЕ

1. Промышленный робот-манипулятор KUKA KR 16 R2010-2

KR 16 R2010-2 6-осевой универсальный промышленный робот с рабочей зоной до 2013 мм от KUKA из серии KR CYBERTECH. Роботы серии KR CYBERTECH предназначены для выполнения задач по манипулированию, сварке, обработке, монтажу и укладке.

Технические характеристики:

Количество осей: 6 Номинальная грузоподъемность: 16 кг Максимальная грузоподъемность: 19.2 кг Повторяемость: ±0,04 мм Максимальный радиус действия: 2013 мм Вес робота: 255 кг

2. Двухосевой позиционер KP2-HV

Компактный KP2-HV универсален в применении и обеспечивает обработку заготовок весом до 500 кг.

Характеристики:

Номинальная грузоподъемность: 500 кг Высота загрузки: 500 мм Точность повторяемости ось 1: 0,009° Точность повторяемости ось 2: 0,009° Диапазон опрокидывания: +/- 135°

3. Линейный блок KUKA KL 4000

KL 4000 — независимый линейный блок, выполняющий функцию дополнительной оси робота.

Характеристики:

Грузоподъемность: 4000 кг Количество осей: 1 Стабильность повторяемости: ±0,02 мм Монтаж: пол, потолок Скорость: 1,89 м/с Класс защиты: IP65

4. Сварочный источник Böhler URANOS 3200 AC/DC

Инверторный источник TIG / MMA.

Сварочные процессы:

TIG AC
TIG MIX AC/DC
TIG DC HF
TIG DC Lift
MMA

5. Роботизированная горелка RWT 400

Диапазон токов:3-400 А Охлаждение: жидкостное Длина пакета: 3-5 м

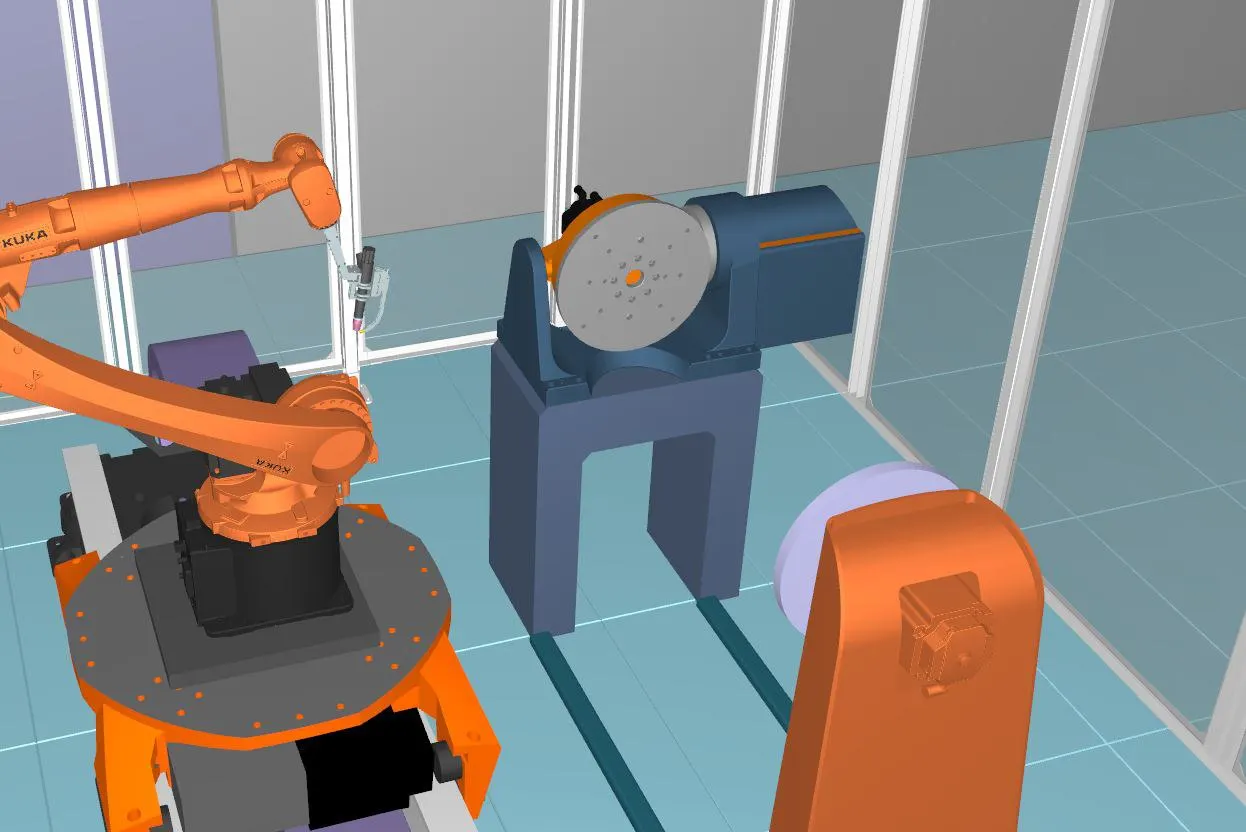

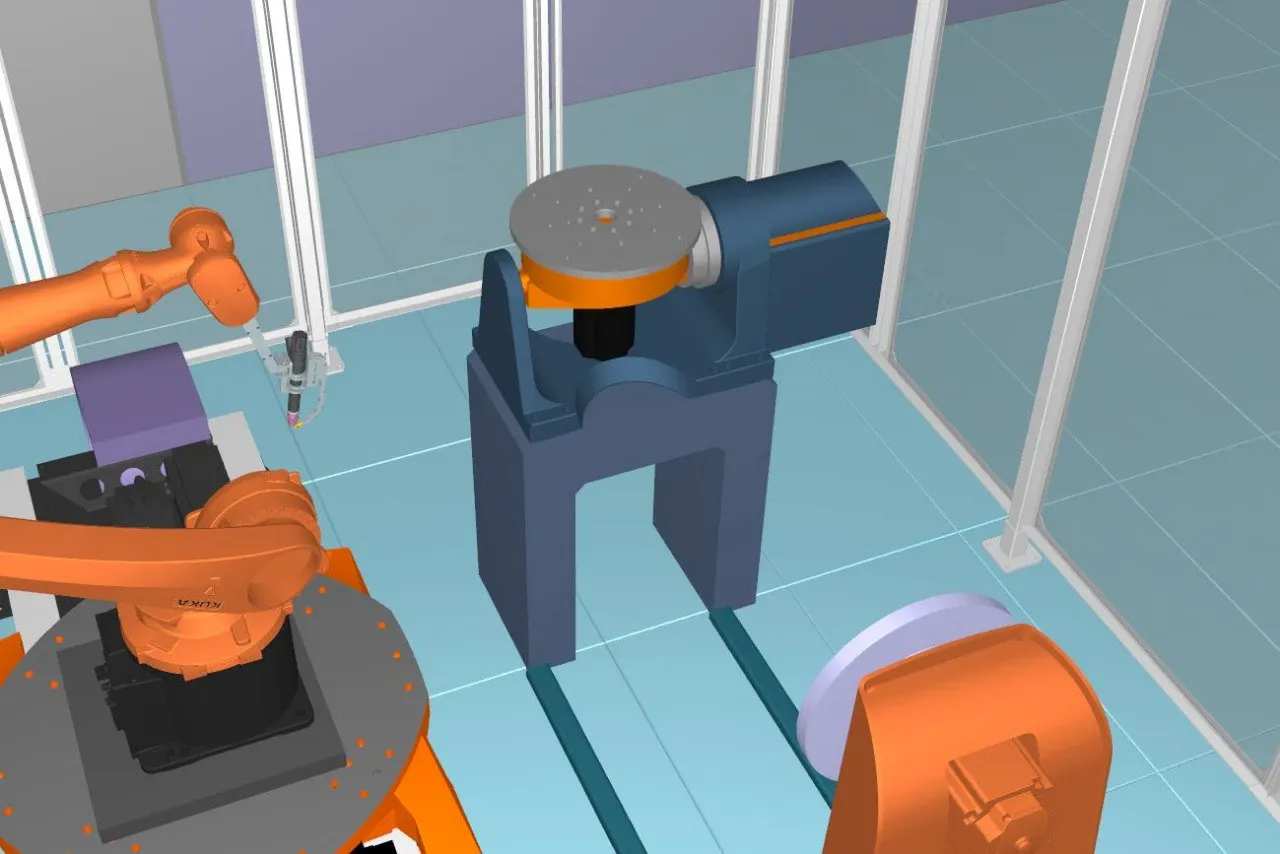

Компоновка комплекса

Описание технологического процесса

Оператор наклоняет первую ось позиционера на 90 градусов, устанавливает заготовку, подгоняет бабку, нажимает кнопку готовности, робот выполняет сварку, программы выбираются из памяти робота.

Комплектация

Промышленный робот KUKA KR16 R2010-2
Шкаф управления Позиционер KP2-HV Линейный блок KL4000
URANOS 3200
Аттестация НАКС
Горелка RWT400 Ограждения и безопасность SprutCAM Обучение Интеграция и пусконаладка

Общая стоимость комплекса: 14 034 300 руб. (включая НДС 22%)
