Состав универсального комплекса по роботизированной сварке

Промышленный робот манипулятор CRP-RH14-10 Промышленный робот CRP-RH14-10 - роботизированное устройство с рабочей зоной до 1454 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе. Преимущества: Досягаемость манипулятора составляет 1454 мм, а максимальная допустимая нагрузка 10 кг, что позволяет обрабатывать большинство деталей малых и средних производств. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях. Технические характеристики: Форма руки: Вертикальный узловой шарнир Степень подвижности: 6 осей Максимальная нагрузка: 10 кг Диапазон движения по осям: Ось 1 -167°~167° Ось 2 0°~175° Ось 3 -80°~150° Ось 4 -190°~190° Ось 5 -105°~130° Ось 6 -210°~210° Максимальная скорость движения по осям: Ось 1 169°/секунду Ось 2 169°/секунду Ось 3 169°/секунду Ось 4 301°/секунду Ось 5 222°/секунду (220°/секунду) Ось 6 516°/секунду(743°/секунду) Допустимый крутящий момент: Ось 4 20 Н·м Ось 5 20 Н·м Ось 6 20 Н·м (11 Н·м) Допустимый инерционный момент: Ось 4 0.63 кг/м² (0.5 кг/м²) Ось 5 0.63 кг/м² (0.5 кг/м²) Ось 6 0.33 кг/м² (0.16 кг/м²) Точность повторного позиционирования: ±0.08 мм Максимальный охват: 1454 мм Вес робота: 170 кг Способ крепления: К поверхности пола или потолка

Одноосевой поворотный стол WB1S - 500 Стандартная грузоподъемность от 200 кг до 1000 кг, возможно изготовление на заказ грузоподъемностью до 5000кг. Шкаф электроавтоматики G4 и пульт обучения робота Продуманная система управления оптимизирует траекторию движения, ускорения и замедления робота, а также правильно распределяет нагрузку между осями. Единый блок управления роботом CRP CD60-CRX8 Сервомоторы HCFA Циклоидальный и волновой редукторы Сварочный источник MEGMEET Artsen PM500FR Интеллектуальный сварочный полуавтомат с расширяемой технологической платформой. Роботизированная горелка Abirob W 500 Система предотвращения столкновений Abicor iCAT Станция обслуживания горелки CRP SC220ASE

Описание технического процесса:

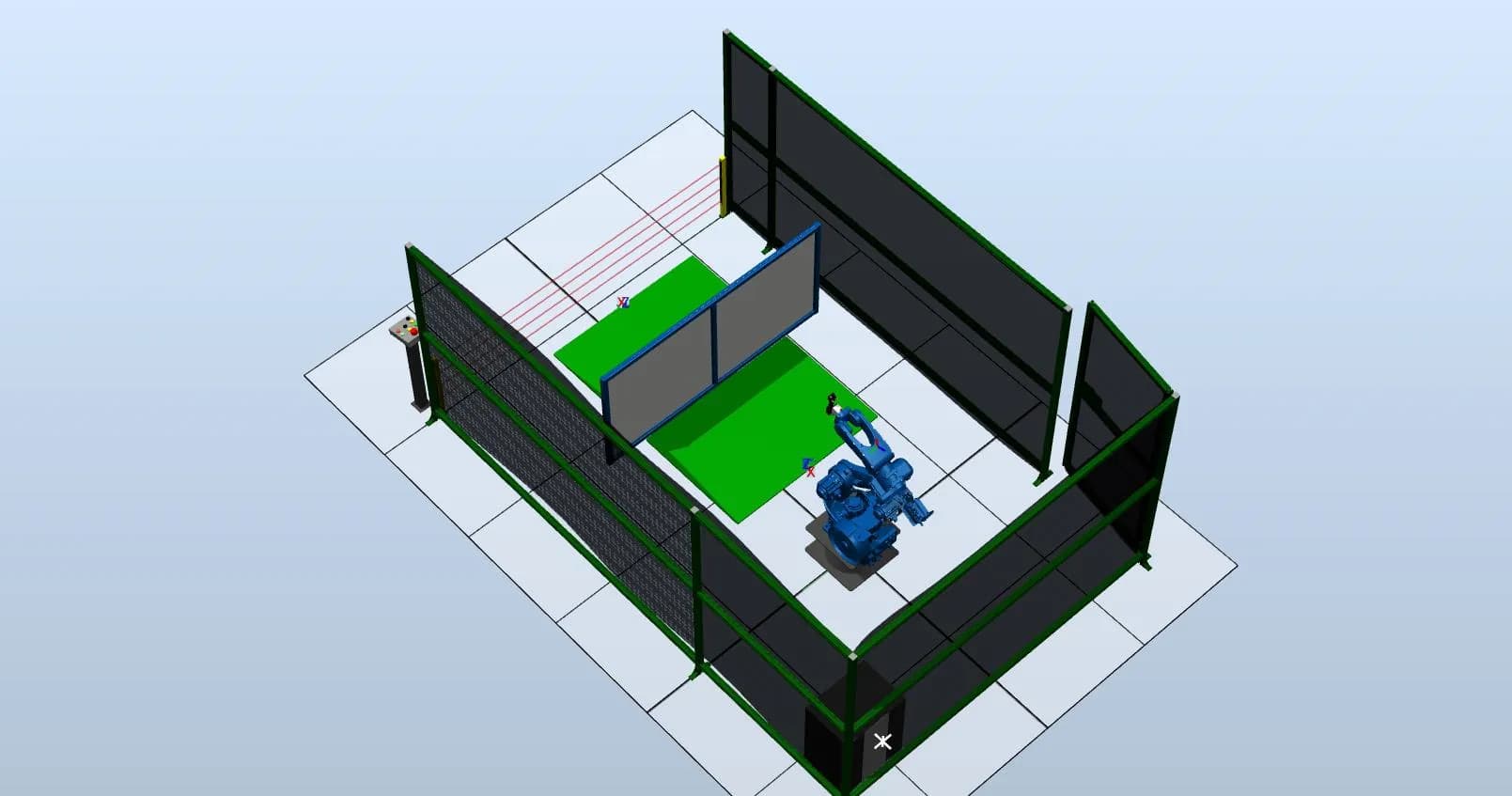

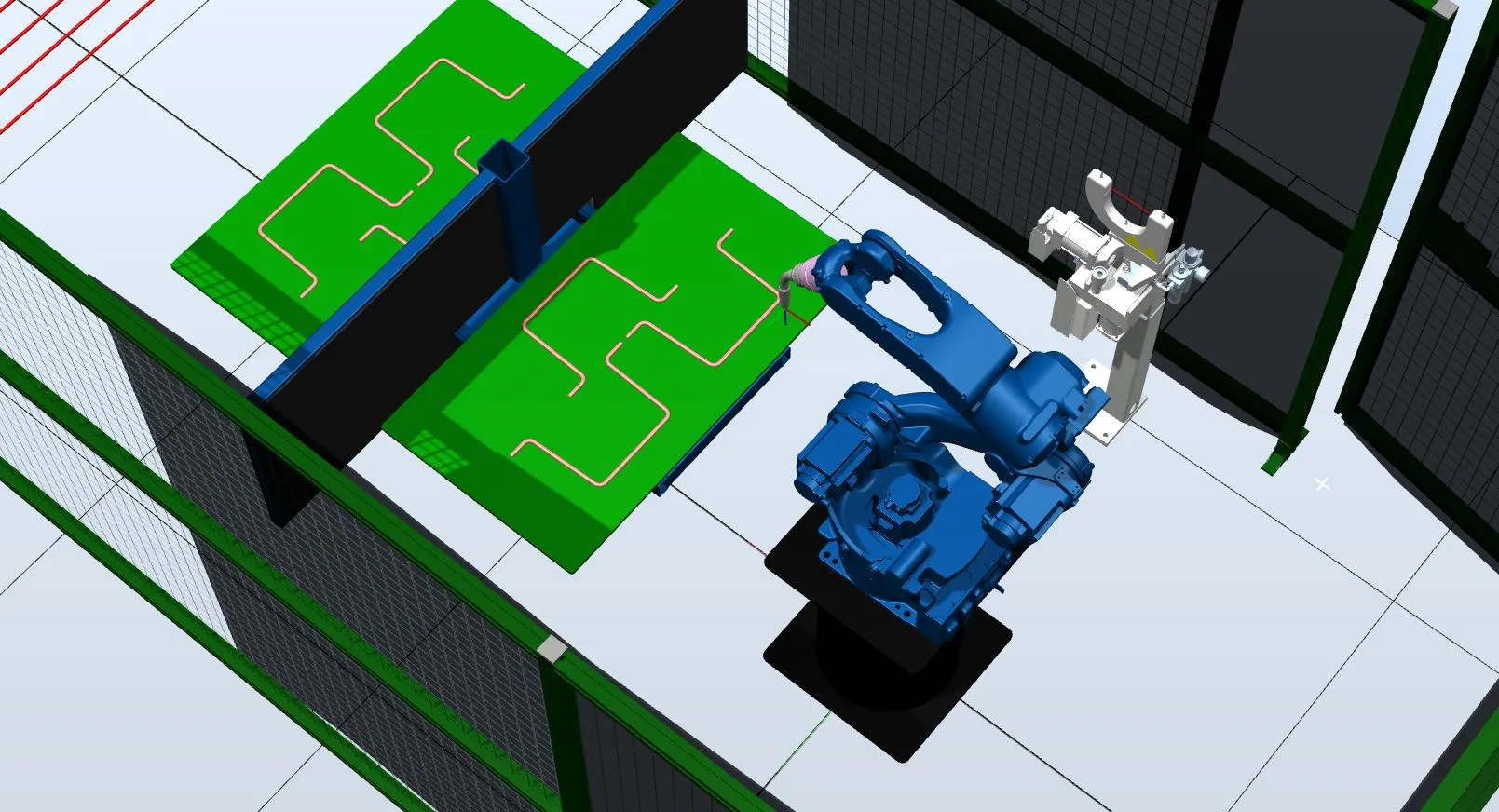

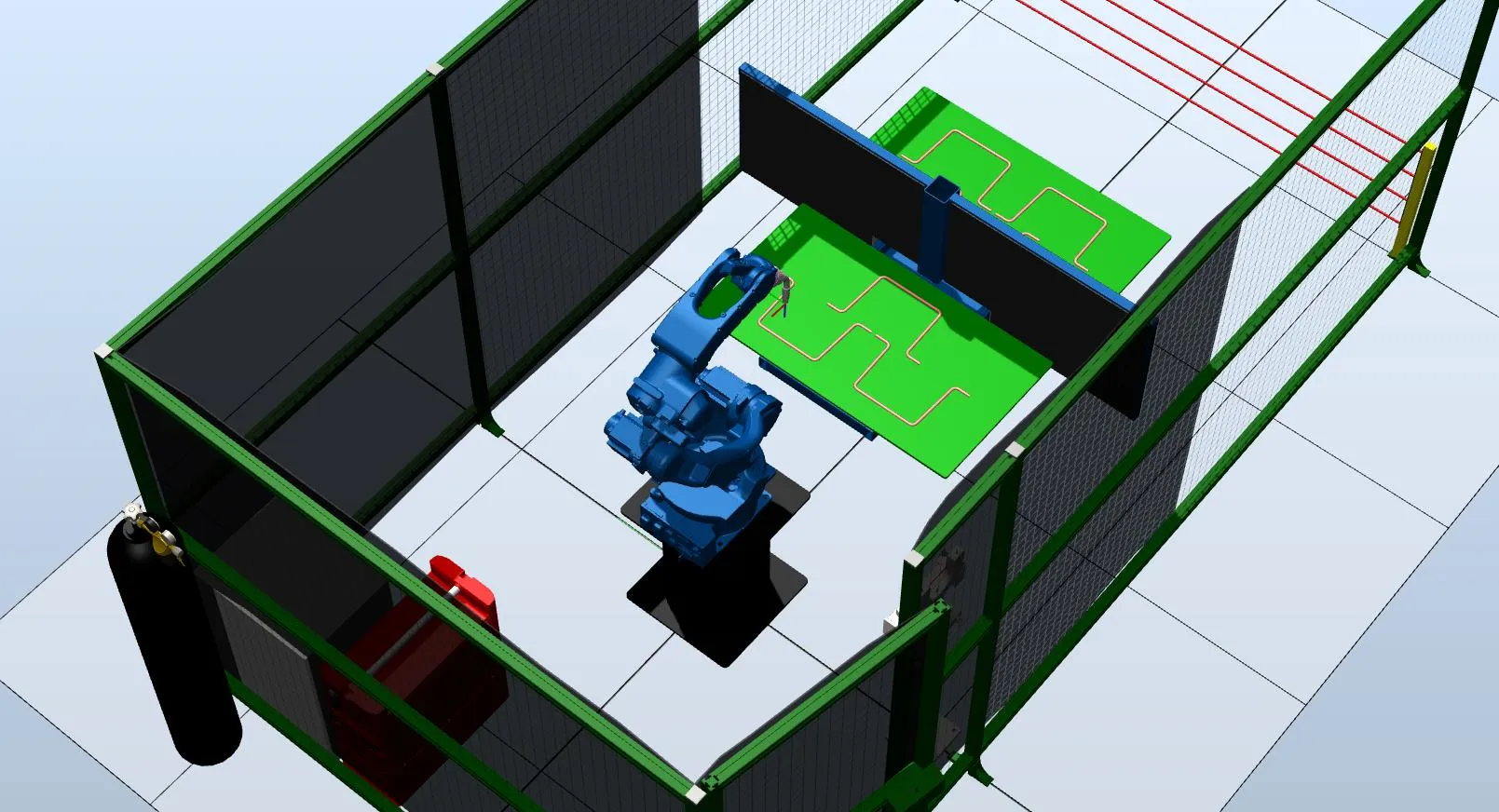

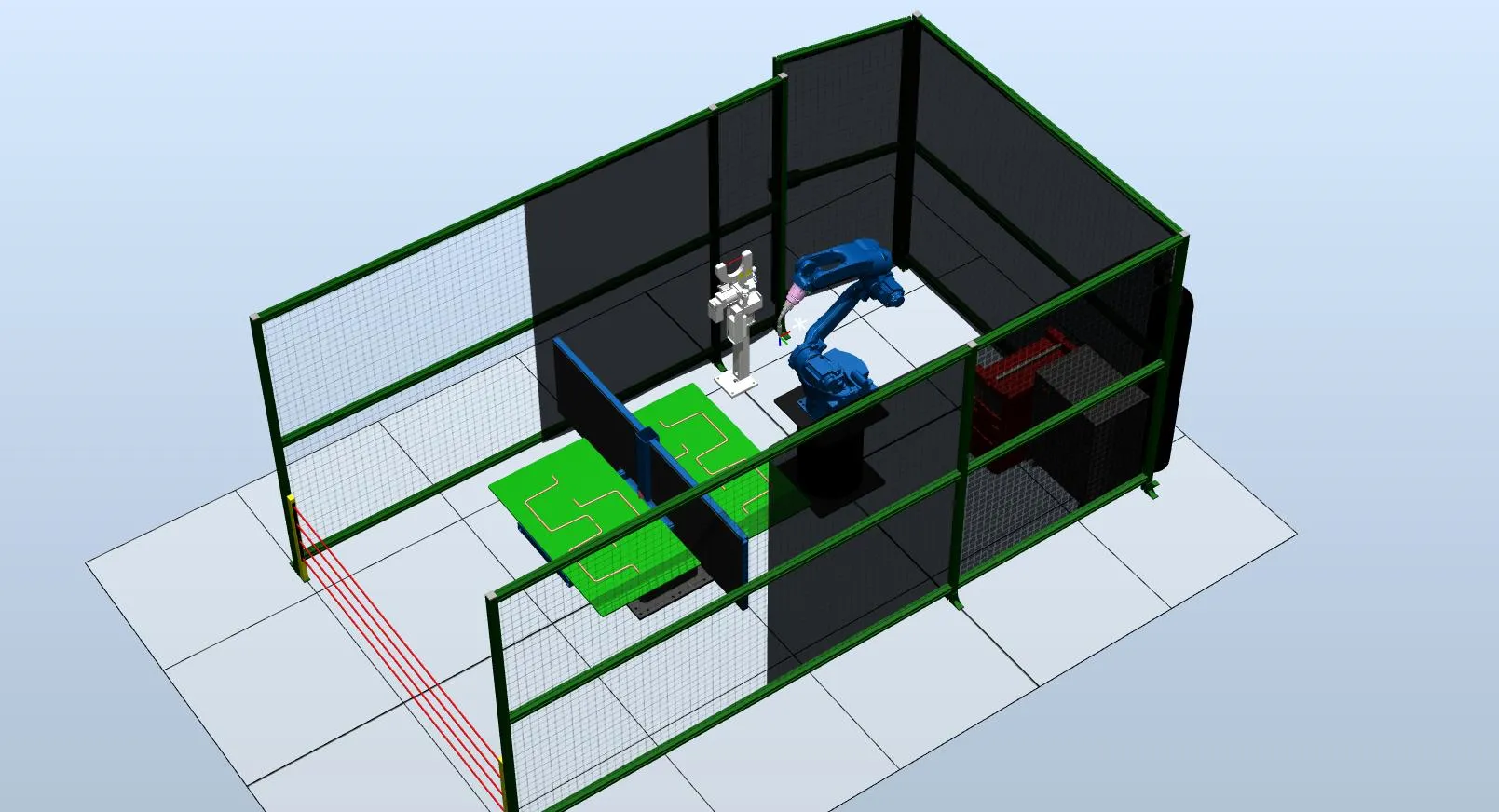

Участок включает в себя одноосевой поворотный стол, с установленной на нем сборочно-сварочной оснасткой, а также промышленного робота – сварщика. Оператор устанавливает детали в сборочно-сварочную оснастку, установленную на одноосевой поворотный стол, после чего выходит за световые барьеры, нажимает кнопку на пульте оператора и поворотный стол делает разворот на 180 градусов. Робот сваривает изделие, после чего позиционер снова делает разворот на 180 градусов.

Цены и комплектация:

1 Промышленный робот CRP-RH14-10-W 2 Поворотный стол CRP WB1S-500 3 Сварочный источник ARTSEN PM500FR 4 Роботизированная горелка Abirob W 500 5 Система предотвращения столкновений Abicor iCAT 6 Станция обслуживания CRP SC220ASE 7 Сварочная оснастка 8 Тумба для робота 9 Защитные ограждения 10 Система безопасности 11 Интеграция оборудования, ПО, пусконаладочные работы, обучение

Общая стоимость комплекса: 9 862 200 руб. (включая НДС 22%)
