Горизонтальный обрабатывающий центр с ЧПУ HMC1000

Горизонтальный обрабатывающий центр HMC-1000 — это высокотехнологичное оборудование, разработанное с учётом современных требований к металлообработке и на основе передовых отечественных и зарубежных решений. Станок оснащается рабочим столом размером 1000х1000 мм и при комплектации соответствующей системой ЧПУ способен выполнять обработку четырёх сторон детали за один установ. Он обладает широкими функциональными возможностями: расточка, фрезерование, сверление, зенкерование, развертывание и нарезание резьбы. Особенно эффективен при обработке отверстий и плоскостей корпусных деталей. Станок широко применяется в машиностроении, включая автомобильную, авиационную, железнодорожную, нефтегазовую, пластмассовую и горнодобывающую промышленность, а также в производстве общего машиностроения.

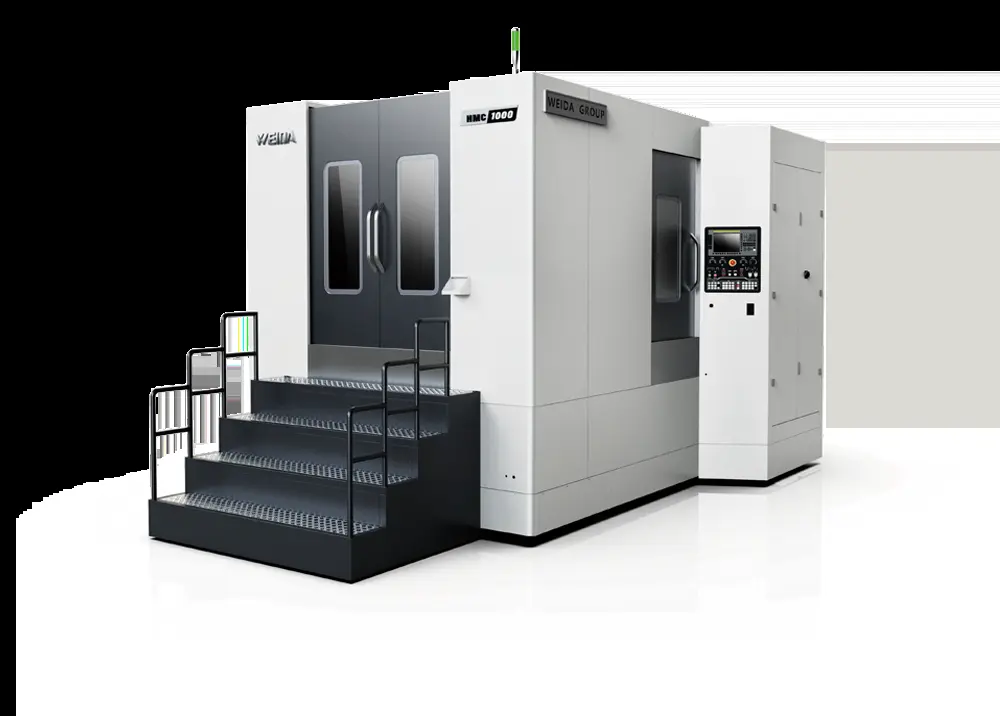

Станок HMC1000 Особенности конструкции ОЦ HMC1000: Основа станка — массивная высокопрочная литая станина в виде перевёрнутой буквы «Т», обладающая большой массой и значительным запасом виброустойчивости. Такая компоновка служит фундаментом всей конструкции, гарантируя стабильность работы даже при тяжёлых режимах резания. Портальная стойка со шпиндельным узлом подвесного типа снижает деформации и повышает точность при многокоординатной обработке. Направляющие по всем осям — линейные роликовые, обеспечивающие высокую жёсткость и плавность перемещений. Передача усилия от сервомоторов к шарико-винтовым парам выполняется через жёсткие муфты, что минимизирует потери точности. Все подвижные узлы снабжены автоматической системой тонкой смазки, продлевающей срок службы узлов и повышающей надёжность работы. Станина и колонна отливаются из высокопрочного чугуна по технологии песчано-смоляного литья. Развитая система рёбер жёсткости и большая масса базы служат гарантом высокой геометрической стабильности и стойкости к вибрациям. Благодаря этому станок демонстрирует превосходную динамическую жёсткость, сохраняет точность обработки в условиях переменных нагрузок и температурных колебаний, что особенно важно для тяжёлых заготовок и длительных циклов работы.

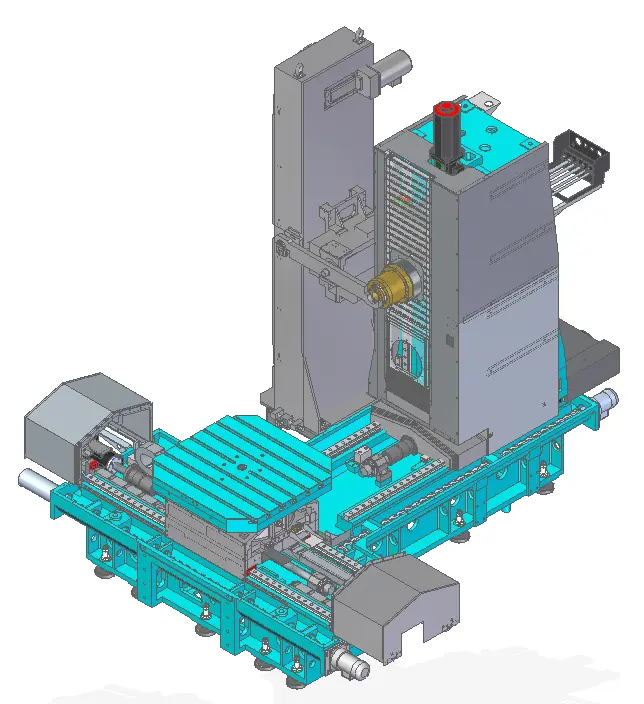

Станина

Рабочая зона: Рабочая зона организована вокруг четырёхкоординатного поворотного стола с точным позиционированием и гидравлическим зажимом. Стол оснащён зубчатой индексной системой с шагом 1°, позволяющей эффективно выполнять многопозиционную обработку. Станок укомплектован устройствами автоматического удаления стружки (2 шнековых + 1 пластинчатый транспортер), а также системой промывки рабочей зоны. Зона освещается встроенной промышленной подсветкой, обеспечивая комфорт при обслуживании.

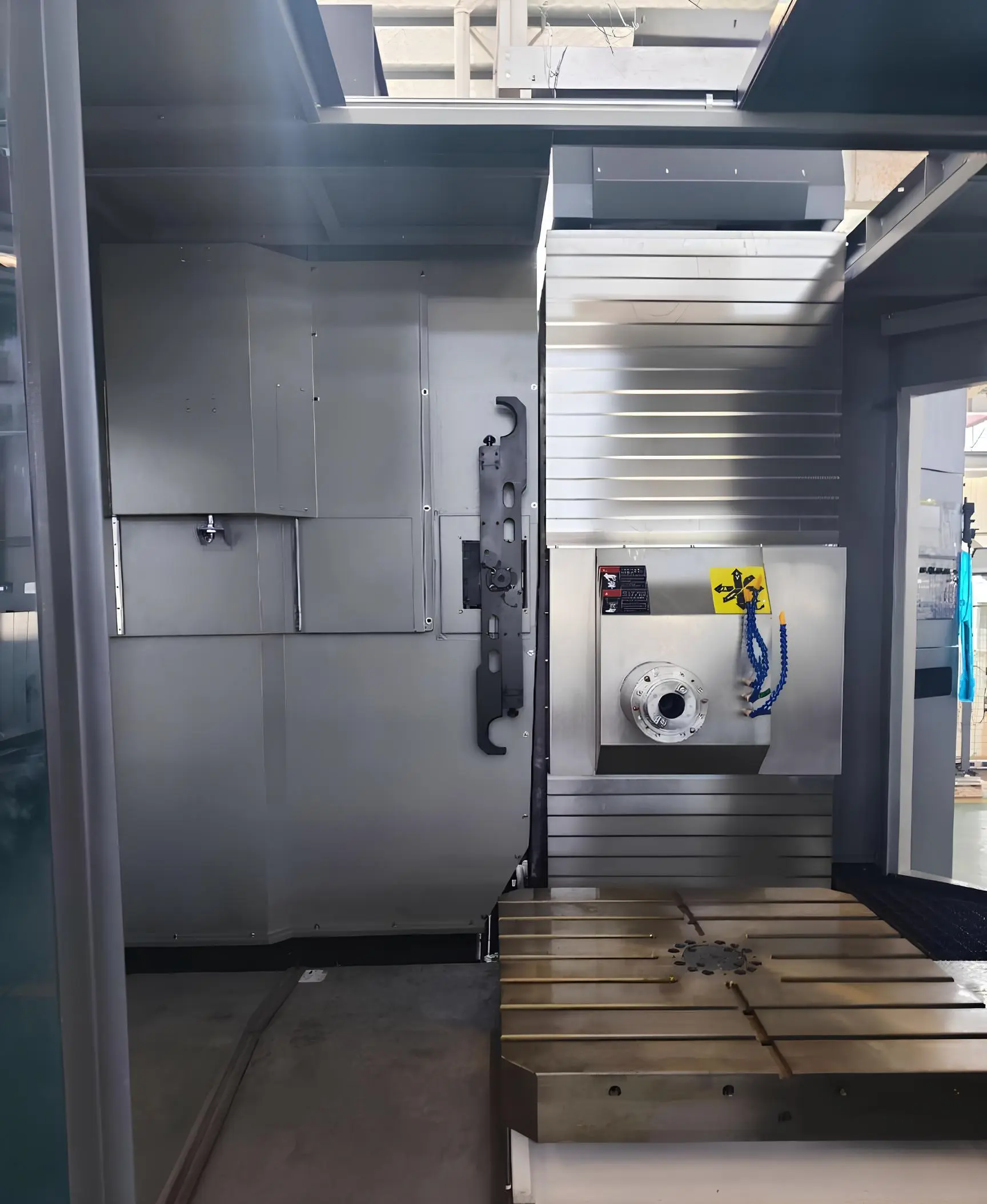

Рабочая зона станка

Шпиндельный узел:

В конструкции станка используется высокомощный шпиндель стандарта ISO 7:24 No.50, предназначенный для тяжёлых режимов резания и стабильной работы при больших нагрузках. Такой тип шпиндельного конуса обеспечивает надёжную посадку инструмента с высокой точностью, а также эффективную передачу крутящего момента, что особенно важно при применении крупноразмерного инструмента и обработке труднообрабатываемых материалов. Для защиты от попадания стружки и охлаждающей жидкости (СОЖ) шпиндель оснащён воздушной завесой, которая создаёт постоянный поток воздуха в зоне посадки инструмента. Это решение позволяет значительно снизить износ внутренних компонентов и продлить срок службы шпиндельного узла. Охлаждение шпинделя реализовано по замкнутому контуру с циркуляцией масла, что позволяет эффективно отводить тепло, стабилизировать температурный режим и исключить термические деформации. За счёт этого сохраняется высокая точность обработки даже при длительной работе на высоких оборотах. Привод шпинделя выполнен на базе серводвигателя мощностью 15/18,5 кВт, который переключается по схеме "звезда/треугольник" для оптимизации крутящего момента на разных скоростях. Такая компоновка обеспечивает широкую рабочую зону и высокую производительность при максимальной частоте вращения до 6000 об/мин.

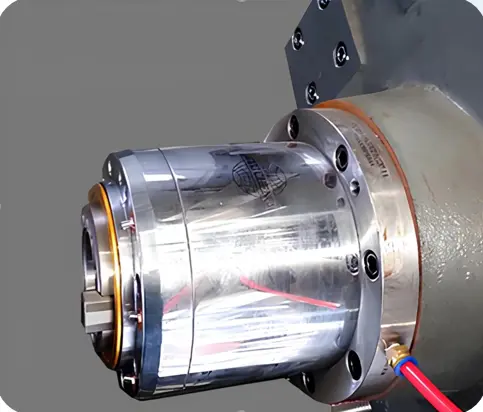

Шпиндель

Гидравлическая станция: Гидравлическая система станка HMC-1000 отвечает за выполнение ключевых функций, связанных с фиксацией и позиционированием узлов во время обработки.

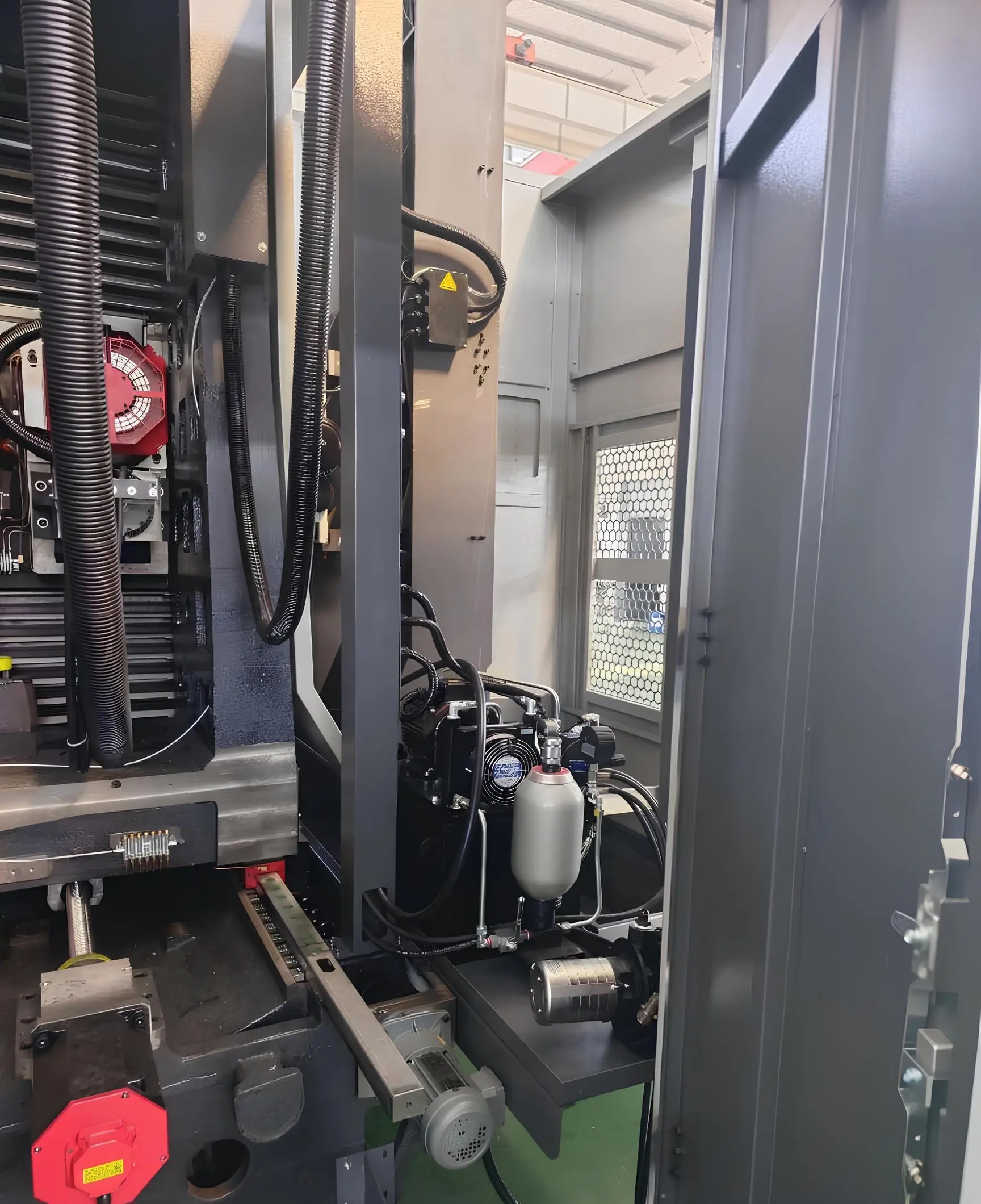

Гидравлическая станция

Перемещения по осям в станке HMC-1000:

Ось X - горизонтальное поперечное перемещение рабочего стола
Ось Z - продольное перемещение колонны
Ось Y - вертикальное перемещение шпиндельной бабки
Ось B - поворот рабочего стола

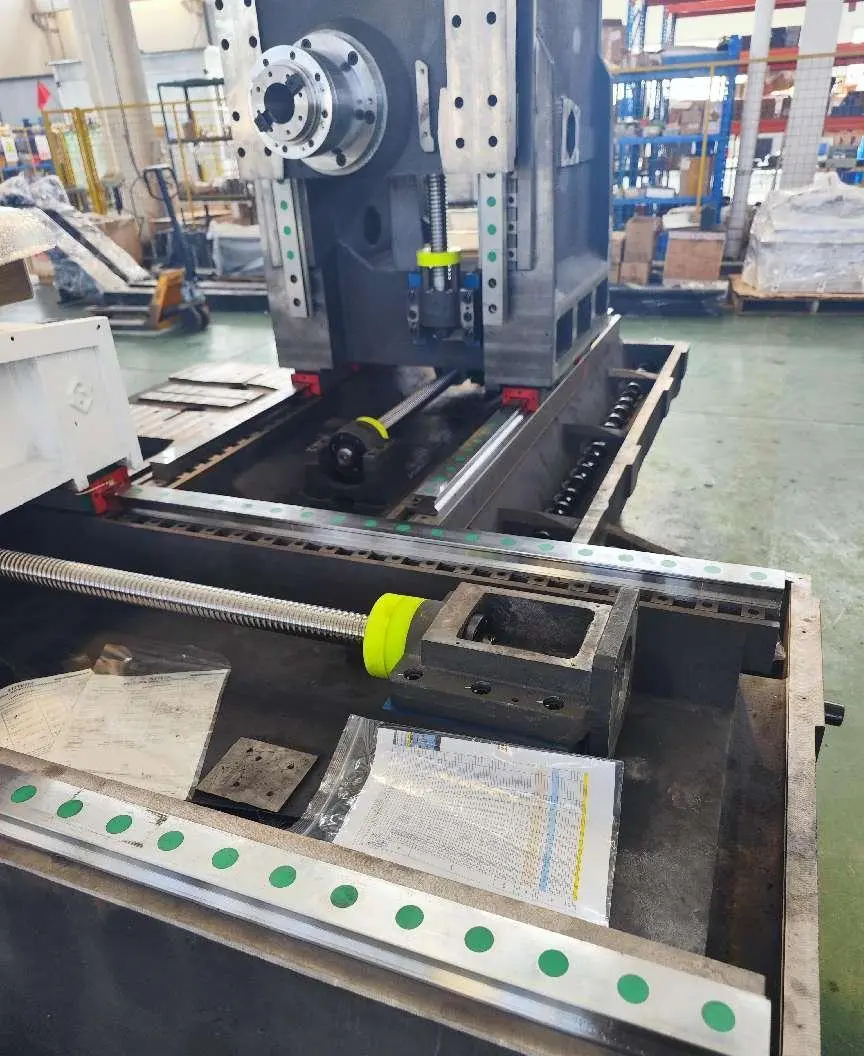

Направляющие осей X и Z

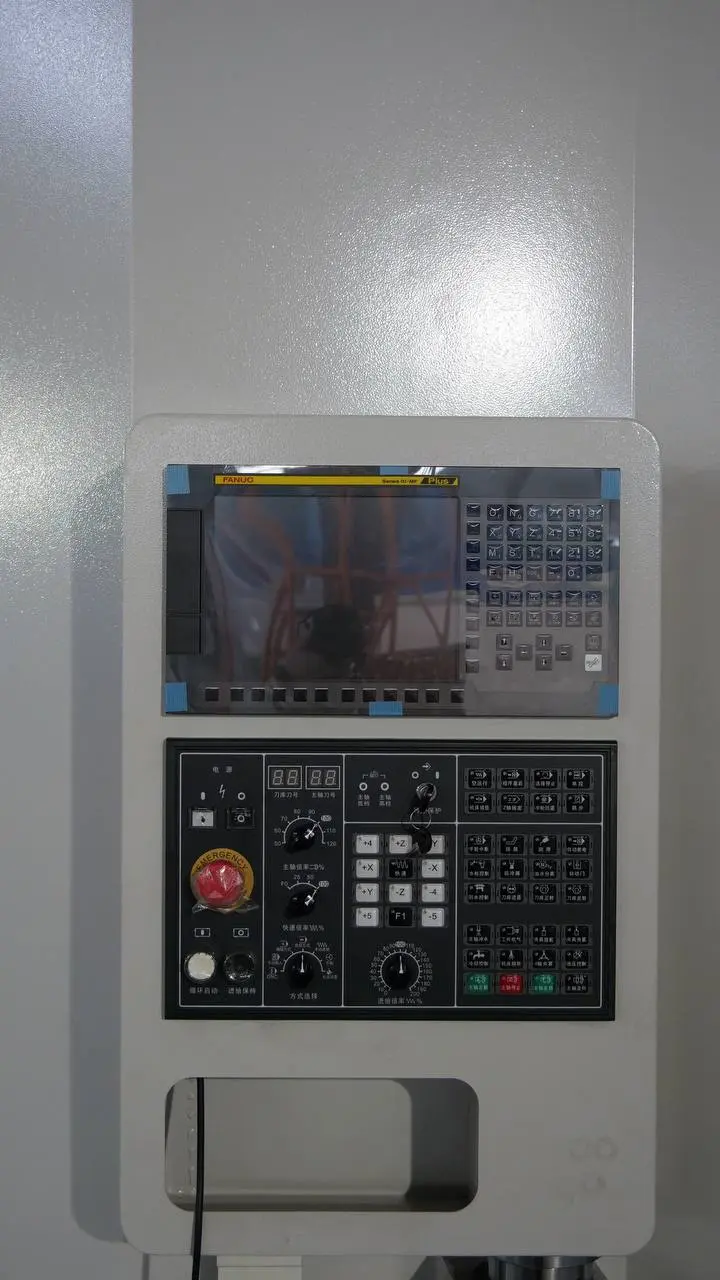

Система ЧПУ Fanuc 0i MF plus Система ЧПУ

Рабочий стол

Размер стола 1000х1000 мм
Шаг индексирования стола, 0,001 °
Макс. нагрузка на стол 1600 кг
Размер T-слотов (кол-во х ширина х шаг)7х22х125 мм
Макс. диаметр поворота заготовки ⌀1800 мм
Макс. высота заготовки 1200 мм
Мин. шаг индексирования 1° х 360 град

Параметры перемещений Ход по оси X 1600 мм
Ход по оси Y 1000 мм
Ход по оси Z 1000 мм
Расстояние от оси шпинделя до поверхности стола 0–1000 мм
Расстояние от торца шпинделя до центра стола 250–1250 мм

Шпиндельный узел Тип шпинделя BT 50
Макс. частота вращения шпинделя 6000 об/мин Мощность шпиндельного двигателя 15 / 18,5 кВт
Макс. крутящий момент шпинделя 259 Нм

Инструментальный магазин Вместимость магазина 24
Метод выбора инструмента случайный
Макс. диаметр × длина ⌀125×400
Макс. диаметр без соседнего ⌀250
Макс. вес инструмента 25
Время смены инструмента 4,75

Общие данные Масса станка, кг 18000

Комплектация Литая станина Китай
ШВП PMI
Направляющие PMI
Подшипники NSK / NTN / NACHI
Шпиндель Тайвань
Система ЧПУ FANUC

Цены и комплектация:

1 Горизонтальный обрабатывающий центр HMC1000 2 Система ЧПУ Fanuc 0i MF
3 Конус шпинделя BT50
4 Доставка
5 Пусконаладка
6 Инструктаж

Общая стоимость комплекса: 7 619 170 руб. (включая НДС 22%)
