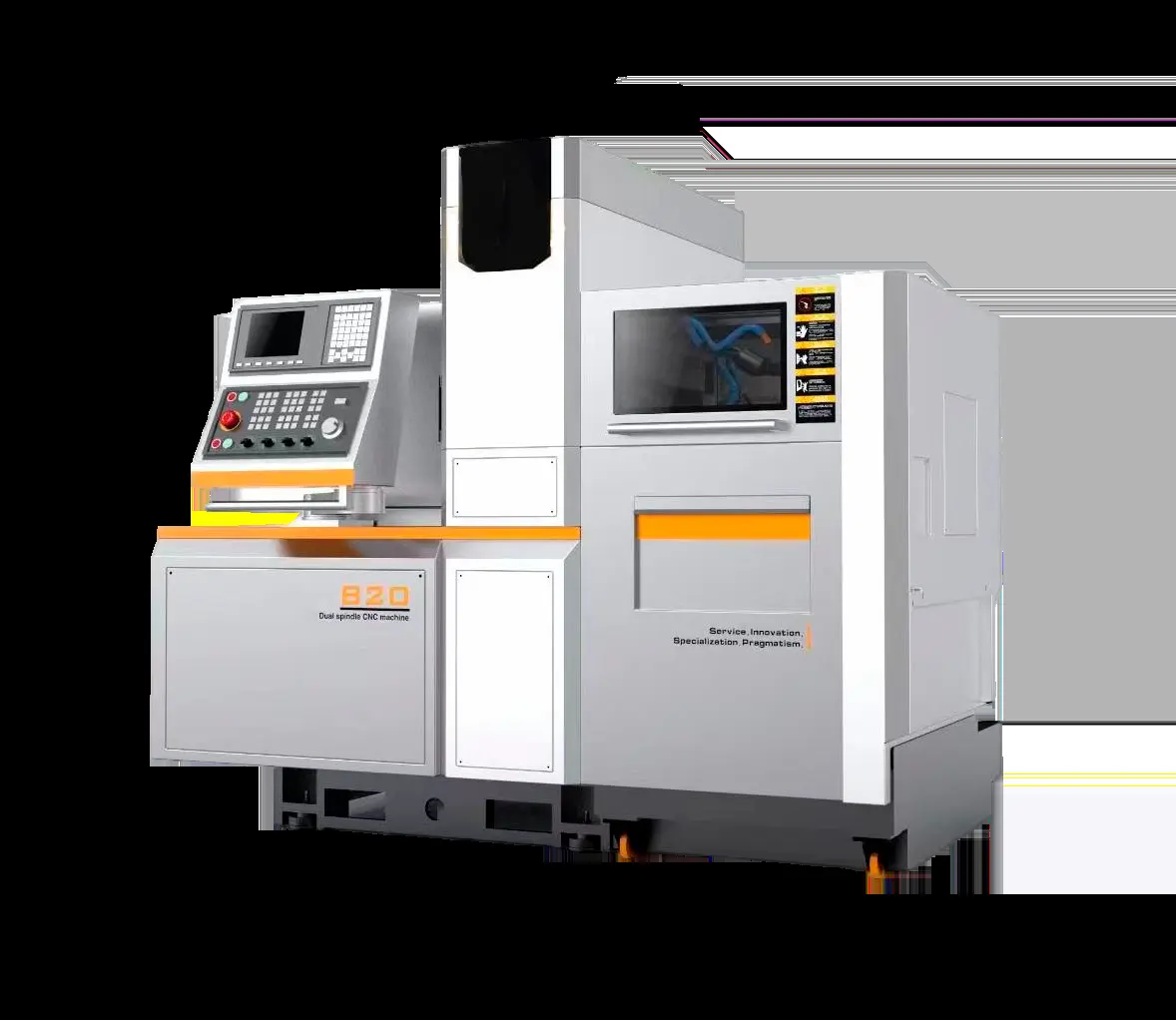

Серия воспроизводительных токарных автоматов швейцарского типа с ЧПУ B20

Швейцарские токарные станки – это высокоточные станки, идеально подходящие для обработки мелких и сложных деталей. В этих токарных станках скользящая передняя бабка продвигает сегмент заготовки в зону обработки через направляющую втулку, в то время как остальная часть заготовки прочно удерживается внутри патрона. Серия воспроизводительных токарных автоматов швейцарского типа с ЧПУ B20: Швейцарские токарные станки — это высокоточные станки, идеально подходящие для обработки мелких и сложных деталей. В этих токарных станках скользящая передняя бабка продвигает сегмент заготовки в зону обработки через направляющую втулку, в то время как остальная часть заготовки прочно удерживается внутри патрона.

Устройство станка B20

В случае швейцарской обработки движущаяся заготовка увеличивает количество рабочих осей, тем самым обеспечивая более высокую степень свободы. Типичное количество осей для швейцарского токарного станка варьируется от 7 до 13 по сравнению с 2-5 осями для обычных токарных станков. Швейцарский токарный станок может выполнять несколько операций, таких как сверление, прорезка пазов, фрезерование, торцевая обработка канавок и обратное сверление за один проход. Возможность выполнять несколько операций обработки за одну настройку сокращает время цикла и повышает производительность токарных станков Swiss.

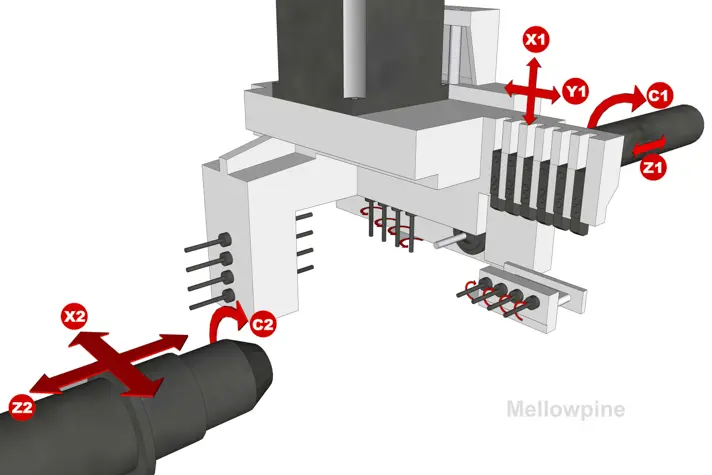

Принцип обработки на токарных автоматах швейцарского типа

Шпиндель 3-х кулачковый патрон (ER11/ER16) 2/2
Мощность двигателя шпинделя 5,0 кВт
Диаметр отверстия шпинделя 21мм
Диаметр проходного отверстия 20 мм
Скорость шпинделя 5000 об/мин 5

Противошпиндель 3-х кулачковый патрон (ER16) 4
Мощность двигателя шпинделя 2,0 кВт
Скорость шпинделя 5000 об/мин

Инструмент Емкость инструментального магазина 18 ед
Размер державки инструмента 12х12 мм
Мощность двигателя приводного инструмента 1,0 кВт
Макс. диаметр отверстия ER11/ER16 7,0/10 мм
Макс. режущая способность ER11/ER16 M5x0,8/M6x1,0 мм
Макс. скорость вращения инструмента ER11/ER16 5000/5000 об/мин

Точностные характеристики Точность позиционирования по осям X1, Y1, Z1, X2, Z2, ±0,01 мм
Точность повторного позиционирования по осям X1, Y1, Z1, X2, Z2, ±0,003 мм

Ход Ход по оси Х1, 140 мм
Ход по оси Y1, 270 мм
Ход по оси Z1 (без направляющей втулки), 330 мм
Ход по оси Z1 (с направляющей втулкой), 210 мм
Ход по оси Z1 (неподвижная направляющая втулка), 270 мм
Ход по оси Х2,500 мм
Ход по оси Z2,250 мм
Ход по оси Z после добавления центральной рамы,210 мм
Скорость быстрых перемещений X1, Y1, Z1, X2, Z2, м/мин 28
Мощность двигателя осей X1, Y1, Z1, X2, Z2, кВт 0,75/1,0/1,0/1,0/1,0

Общие параметры станка

Общая мощность, кВт 15
Номинальное напряжение, В 380
Габариты станка, мм 2570х1462х2025
Вес станка, кг 2200

Цены и комплектация:

1 Токарный обрабатывающий центр B20: 2 Система ЧПУ Syntec
3 Защитная крышка
4 Блок приводного инструмента главного шпинделя
5 Блок приводного инструмента с B осью
6 Блок приводного инструмента противошпинделя
7 Поворотная направляющая втулка
8 Пневматическая система
9 Система охлаждения
10 Система смазки
11 Электрическая система
12 Освещение рабочей зоны
13 Трехцветная сигнальная лампа
14 Ящик для инструментов
15 Трансформатор
16 Комплект технической документации
17 Барфидер Fedec
18 Доставка до склада получателя
19 Пусконаладочные работы
20 Инструктаж операторов станков с ЧПУ
21 Инструктаж работников, обслуживающих оборудование

Общая стоимость комплекса: 3 035 448 руб. (включая НДС 22%)
