Роботизированный сварочный комплекс Yaskawa Motoman AR2010 с линейной осью 8000 мм

Описание

Шестиосевой сварочный робот Yaskawa Motoman AR 2010 с увеличенным радиусом действия обеспечивает высокую производительность сварки. Подходит для работ с сельскохозяйственной/строительной техникой и автомобильными рамами.

• Полезная нагрузка 12 кг позволяет использовать широкий спектр автоматических горелок и датчиков.
• Тонкий и симметричный профиль робота обеспечивает одинаковый доступ горелки с любой стороны и позволяет делать более плотные роботизированные ячейки.
• Продуманный контур обеспечивает легкий доступ к деталям в труднодоступных местах и помогает избежать проблем с горелкой.
• Высокие значения допустимого момента и инерции обеспечивают жесткость запястья и стабильное качество сварки.
• Отверстие в руке диаметром 50 мм для шлангов горелки и проводов датчиков уменьшает помехи и износ кабеля.
• Минимальный вылет по оси U и внутренняя направляющая по оси S увеличивают срок службы кабелей и обеспечивают максимальный доступ к деталям.
• Оптимизированный монтаж подающего устройства на ось снижает помехи от оборудования.
• Один пульт обеспечивает управление восемью роботами и несколькими позиционерами.
• Точное синхронизированное движение с другими роботами и сервопозиционерами Yaskawa.
• Расширенные функции программирования повышают качество и скорость сварки.
• Доступны версии для напольного, настенного, наклонного или потолочного монтажа.
• В компактном контроллере YRC используется легкий стандартный пульт обучения с интуитивно понятным программированием.

Технические характеристики

• • Количество осей, шт 6

• • Максимальная грузоподъемность, кг 12

• • Повторяемость, мм 0,03

• • Досягаемость по горизонтали, мм 2010

• • Досягаемость по вертикали, мм 3649

• • Масса, кг 260

• • Количество входов/выходов, шт 17

• • Размер разъемов воздушной линии, дюйм 3/8

• • Питание, В 380-480

• • Мощность, кВт 2

• • Позиционер грузоподъемность, кг 1000

• • Сварочный ток 100%, А 2х350

• • Сварочный ток 60%, А 2х460

• • Радиус планшайбы, мм 1250 / 1650

• • Крутящий момент динамический, Нм 5378

• • Крутящий момент статический, Нм 2689

• • Смещение центра тяжести, мм 150

• • Скорость вращения, об/мин 8.8

• • Максимальная скорость, об/мин 23

• • Линейная ось грузоподъемность, кг 1000

• • Максимальная скорость, м/с 1.8

• • Ускорение, м/с2 1.6

• • Точность позиционирования, мм ±0.06

• • Сварочный источник ток, А 500

• • Напряжение, В 12-45

• • Питание, В 380

• • Частота, Гц 45-65

• • Мощность, кВА 24

• • Коэффициент мощности 0.93

• • КПД 0.87

• • Диаметр проволоки, мм 0.8 / 0.9 / 1.0 / 1.2 / 1.6

• • Охлаждение мощность, Вт 260

• • Ёмкость, л 10

• • Производительность насоса, л/мин 3.5

• • Максимальная длина подачи, м 30

• • Станция обслуживания давление, бар 6-8

• • Расход воздуха, л/с 10

• • Скорость, об/мин 425

• • Крутящий момент, Нм 6.3

• • Напряжение управления, В 24

• • Ток, А 0.15

• • Объем бака, мл 500

• • Резка проволоки, мм 1.6 / 3.2

• • Время обрезки, с 0.5

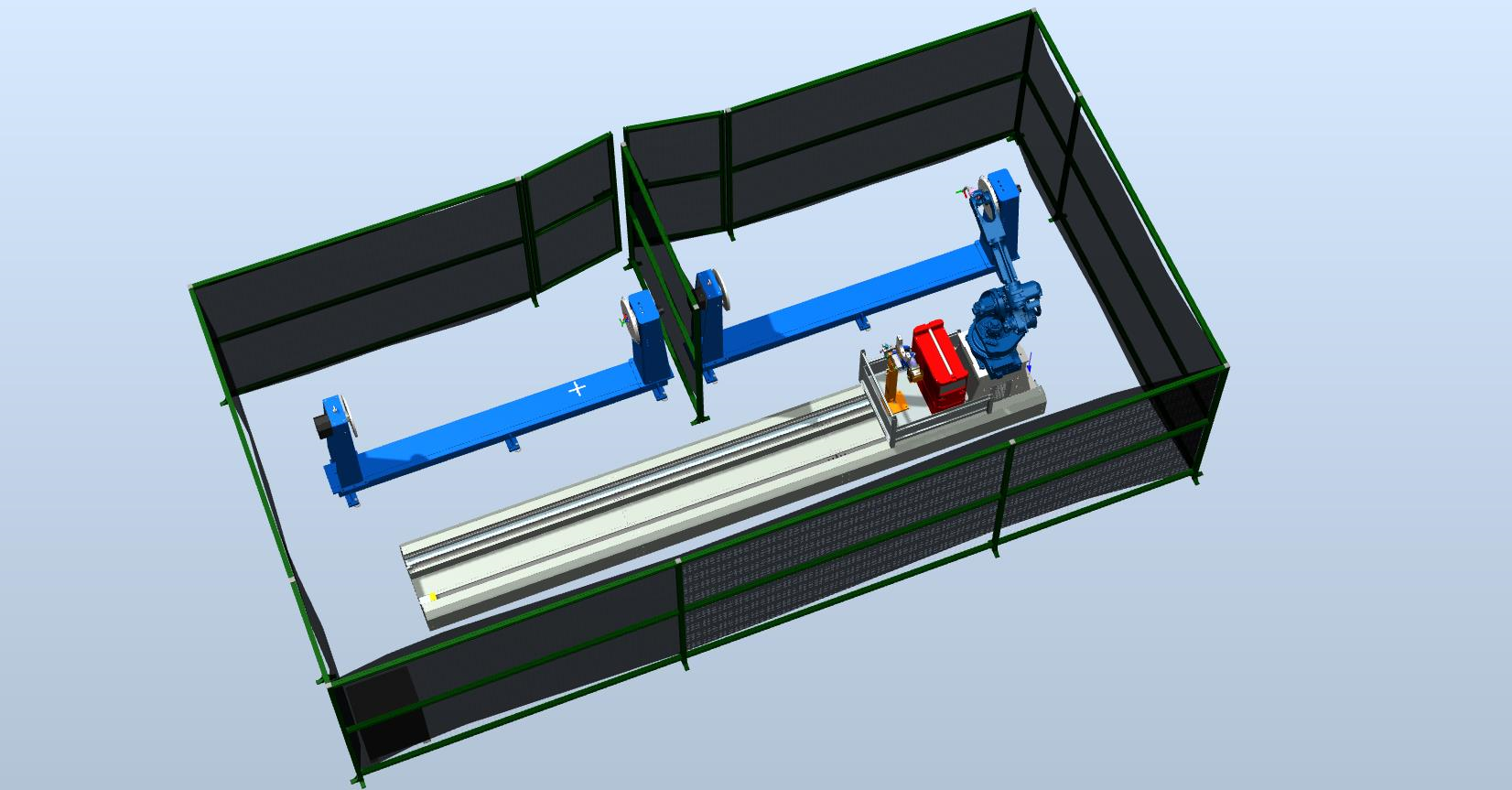

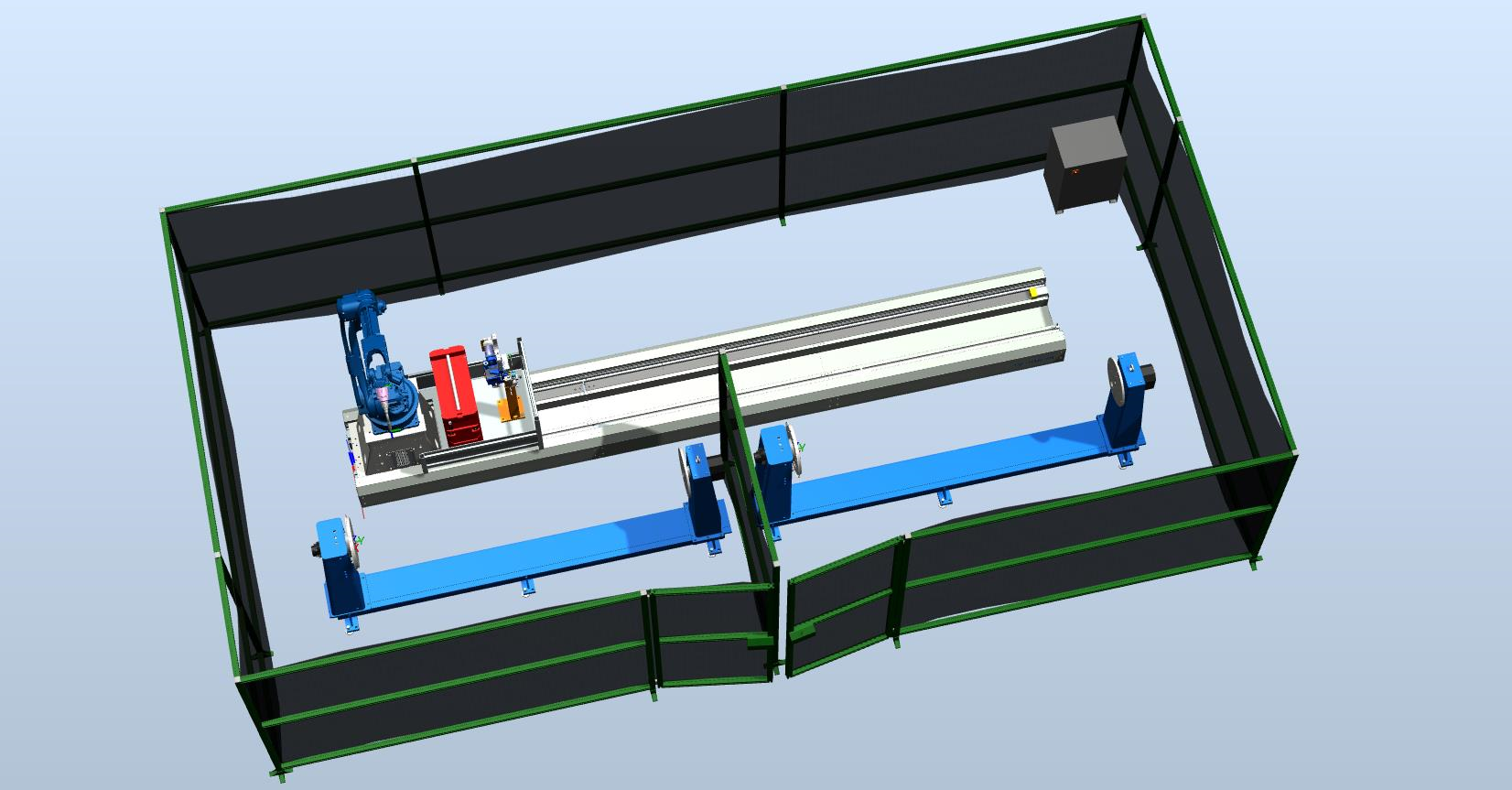

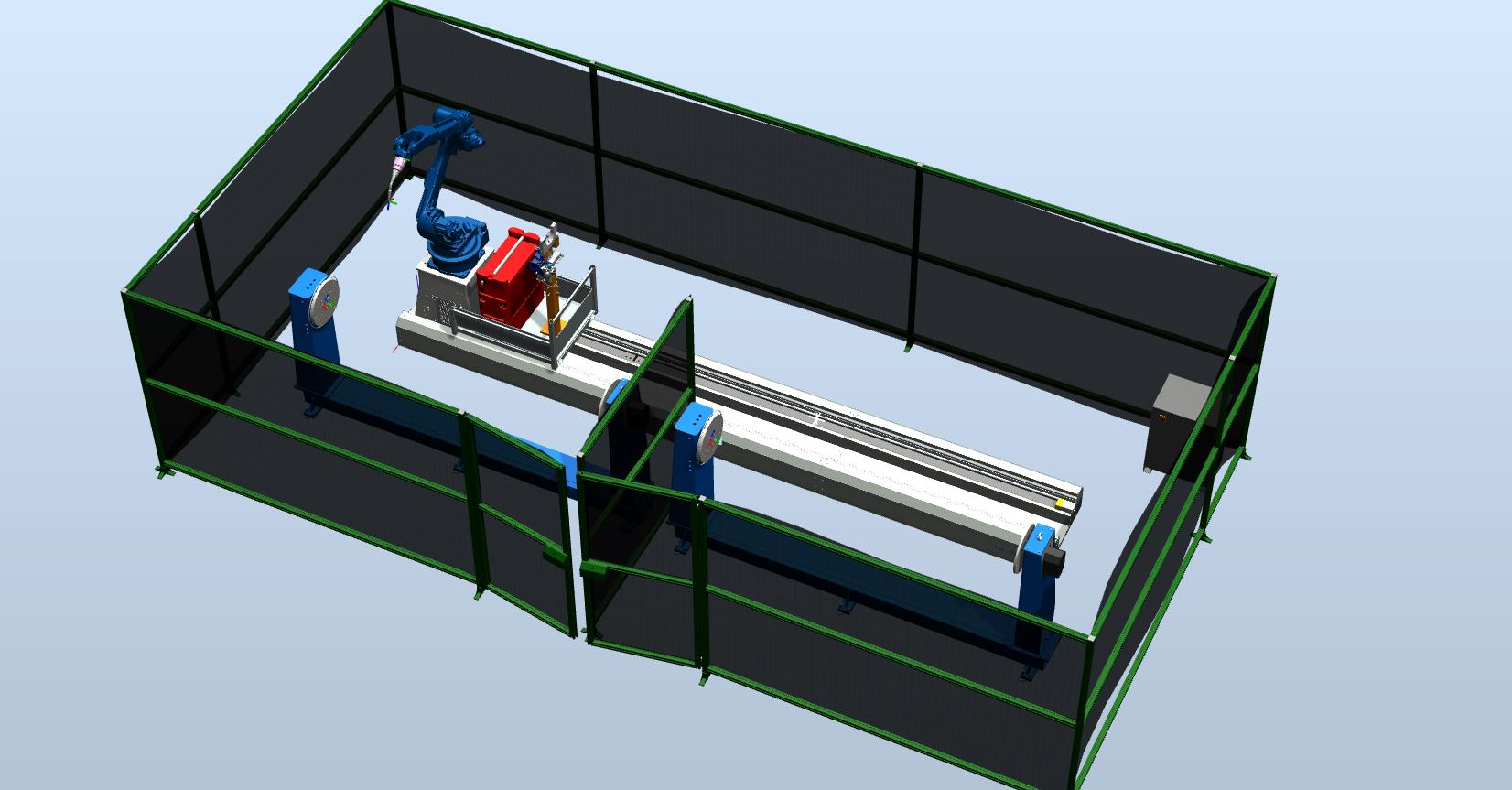

Комплектация

• • Робот Yaskawa Motoman AR2010
• • Позиционер Yaskawa HSB1000 — 2 шт
• • Холостые бабки — 2 шт
• • Линейная ось Yaskawa TSL1000-8000
• • Контроллер YRC1000
• • Сварочный источник Megmeet Artsen PRO500P
• • Горелка TRM602W
• • Датчик столкновения
• • Станция обслуживания SC220ASE
• • Защитные ограждения
• • Интеграция и пусконаладка

Общая стоимость: 12 623 482 руб (включая НДС 22%) *
