Роботизированный сварочный комплекс CRP RA27-50 с треком WD и позиционерами

Описание

Промышленный робот CRP-RA27-50 представляет собой шестиосевой робот-манипулятор с рабочей зоной до 2680 мм и грузоподъемностью 50 кг, предназначенный для выполнения сварки, покраски, перемещения и других технологических операций.

Робот может устанавливаться на пол, потолок или линейный трек. Использование линейной направляющей позволяет значительно увеличить рабочую зону и обеспечить доступ к крупногабаритным изделиям.

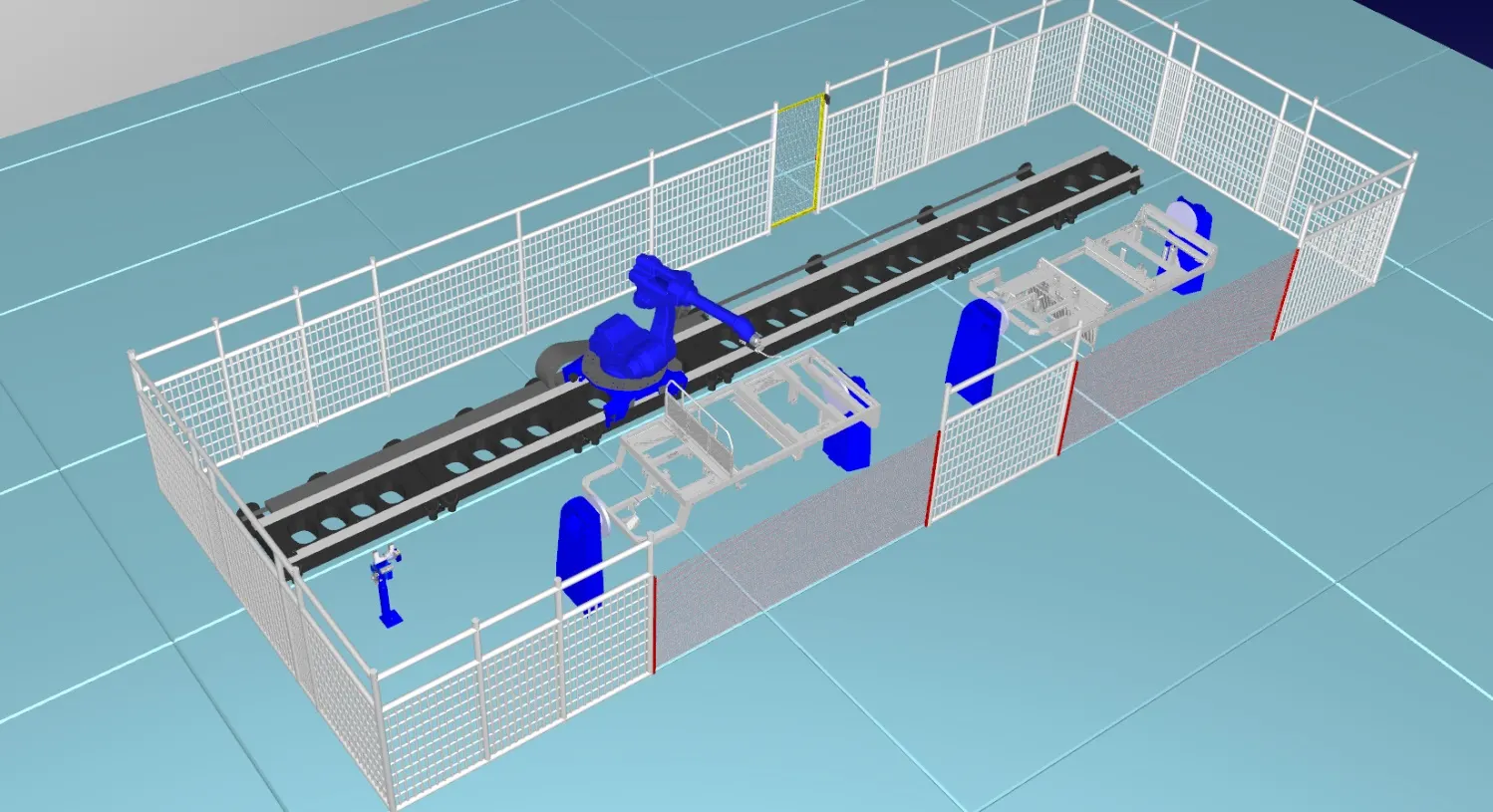

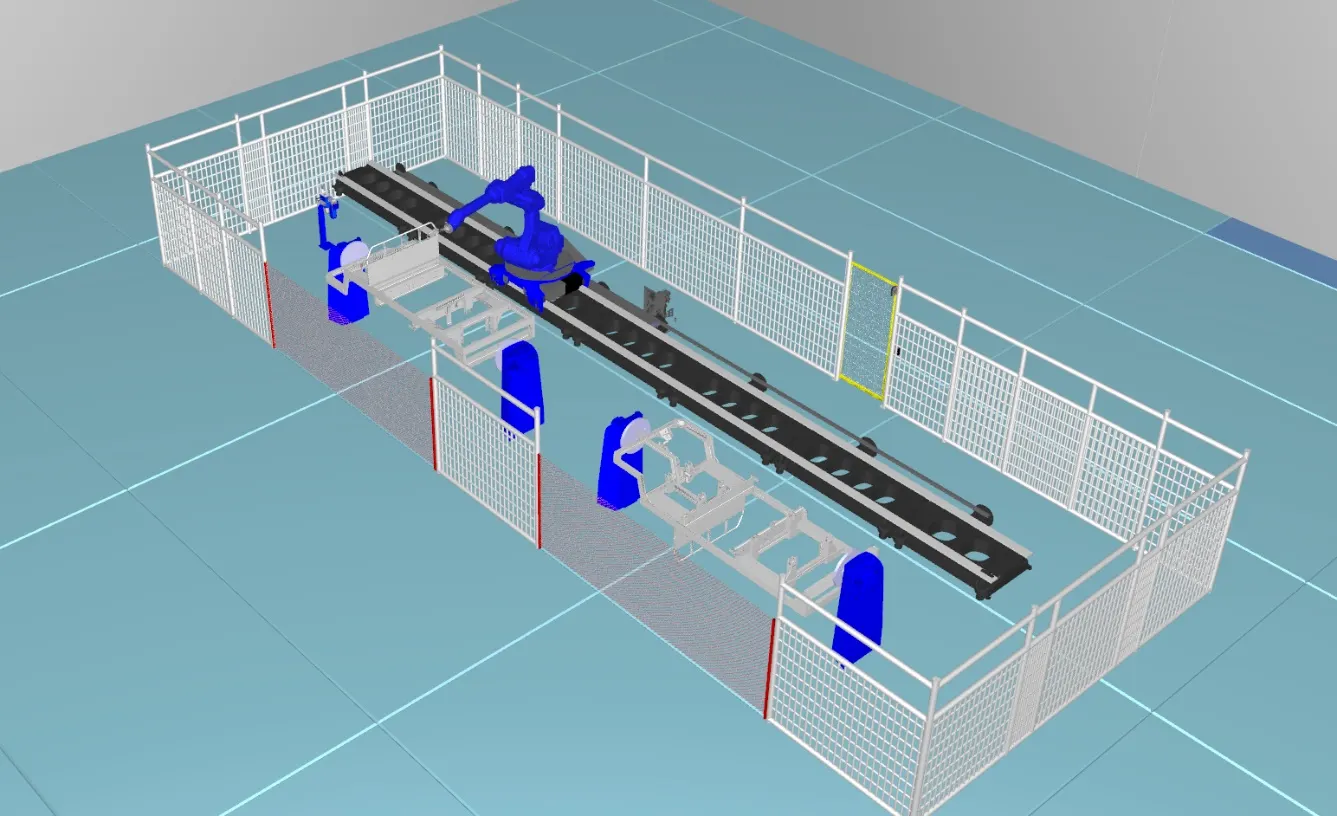

Комплекс состоит из двух рабочих зон: зоны загрузки оператором и зоны сварки. Пока робот выполняет сварку в одной зоне, оператор подготавливает изделие во второй зоне.

После завершения сварки робот перемещается по линейному треку в следующую рабочую зону, что обеспечивает непрерывный производственный цикл.

Во время перехода между зонами робот выполняет очистку горелки.

Технические характеристики

• Робот модель CRP-RA27-50

• Количество осей, шт 6

• Грузоподъемность, кг 50

• Радиус действия, мм 2680

• Повторяемость, мм ±0.08

• Масса, кг 705

• Скорость J1, град/с 130

• Скорость J2, град/с 125

• Скорость J3, град/с 124

• Скорость J4, град/с 224

• Скорость J5, град/с 118

• Скорость J6, град/с 285

• Диапазон J1, град −180…180

• Диапазон J2, град −75…160

• Диапазон J3, град −80…165

• Диапазон J4, град ±360

• Диапазон J5, град ±125

• Диапазон J6, град ±360

• Позиционер грузоподъемность, кг 1000

• Диаметр стола, мм 250-800

• Угол вращения, град ±360

• Скорость вращения, град/с 28

• Радиус поворота, мм 600

• Мощность, ВА 3000

• Источник ток, А 30-500

• Питание, В 380

• Частота, Гц 30-80

• Мощность, кВт 24

• Скорость подачи, м/мин 1.4-24

• Режимы 2T / 4T / спец / точка

• Охлаждение мощность, Вт 260

• Напряжение, В 400

• Ёмкость, л 6.5

• Производительность, л/мин 3.5

• Длина подачи, м 30

• Трек тип WD

• Длина, мм до 9000

• Назначение линейное перемещение робота

Комплектация

• Робот CRP-RA27-50
• Шкаф управления
• Позиционер WB1L — 2 шт
• Сварочный источник Megmeet PM500
• Трек WD
• Станция очистки
• Тумбы для робота и позиционеров
• Ограждения, двери и система безопасности
• Интеграция, ПНР и обучение персонала
