Горизонтальный токарный обрабатывающий центр Doosan PUMA 5100XLYA

Токарный станок PUMA 5100XLYA - это мощный обрабатывающий центр с высокой жесткостью конструкции, предназначенный для обработки сложных деталей в серийном производстве. Он оснащён массивной станиной, которая обеспечивает стабильность при работе с заготовками большого диаметра и длины. Продуманная система направляющих и усиленная конструкция узлов минимизируют вибрации, что положительно влияет на качество обработки и увеличивает срок службы инструмента. Основными функциями PUMA 5100XLYA являются токарная обработка, нарезание резьбы, растачивание, сверление и фрезерование. Наличие приводного инструмента позволяет выполнять сложные комбинированные операции без необходимости перемещения заготовки между разными станками. Это сокращает производственные циклы и повышает точность изготовления деталей. Высокая жесткость конструкции и точность позиционирования обеспечивают минимальные допуски при обработке, что особенно важно в производстве ответственных деталей. :contentReference[oaicite:0]{index=0}

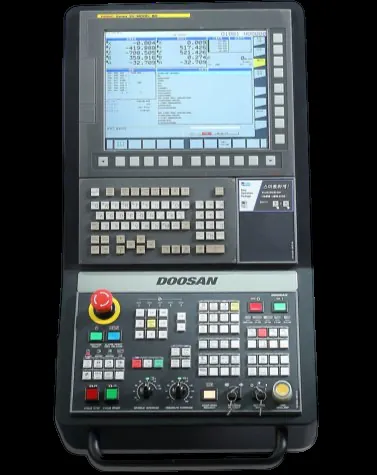

Система ЧПУ FANUC 31i PLUS

Система ЧПУ FANUC 31i-5 + PANEL i - это мощное решение для пятиосевых фрезерных и токарно-фрезерных станков, обеспечивающее управление до 26 осями и 8 каналами обработки одновременно. Благодаря технологии Nano CNC System достигается сверхточная обработка, минимизируются вибрации и погрешности, а функция High-Speed Smooth TCP улучшает плавность движения инструмента, компенсируя изменения скорости подачи. Система поддерживает высокоскоростную обработку с частотой дискретизации до 1000 блоков в секунду, что особенно важно для сложных поверхностей в авиастроении, автомобилестроении и производстве пресс-форм. PANEL i - это современный операторский интерфейс с сенсорным экраном диагональю 15 дюймов, обеспечивающий удобное управление станком, загрузку и редактирование программ. Интуитивный графический интерфейс, поддержка 3D-симуляции обработки и встроенные функции диагностики значительно упрощают работу оператора. Возможности удаленного мониторинга и сетевой интеграции позволяют контролировать процесс обработки в реальном времени. Благодаря этим характеристикам FANUC 31i-5 + PANEL i является надежной и высокоточной системой ЧПУ для сложных автоматизированных производств.

Параметры обработки

Макс. устанавливаемый диаметр над станиной, мм 900
Макс. диаметр обработки над суппортом, мм 690
Макс. диаметр обработки, мм 650 Рекомендуемый диаметр обработки, мм 380 Макс. длина обработки, мм 2042
Макс. нагрузка на рабочий вал, кг 1700
Макс. нагрузка на патрон, кг 870
Диаметр прутка, мм 116,5
Наклон станины, град 45°
Система ЧПУ Fanuc

Шпиндель

Приводной механизм BELT-DRIVE
Стандартный размер патрона 380 (15")
Конус торца шпинделя А2-11
Диаметр подшипника шпинделя, мм 180
Диаметр сквозного отверстия шпинделя, мм 132
Диаметр отверстия в шпинделе, мм 117,5(пруток 105мм)
Макс. частота вращения шпинделя, об/мин 2000
Мощность двигателя шпинделя, кВт 37/30
Макс. крутящий момент, Нм 2432

Точностные характеристики

Точность позиционирования по оси X/Z, мм 0,01/0,01 (на 300мм)
Минимальный угол поворота шпинделя, град 0,001
Точность повторного позиционирования по оси X/Z, мм ±0,002/±0,003
Точность повторного позиционирования по оси C, град ±0,006

Цены и комплектация

1 Горизонтальный токарный обрабатывающий центр PUMA 5100 LMA:
2 Система ЧПУ Fanuc 31i PLUS
3 Функция жесткого нарезания резьбы
4 Конвейер для удаления стружки
5 Трехцветный сигнальный индикатор
6 Гидравлический 3-кулачковый патрон 15 дюймов
7 Комплект закалённых кулачков 15 шт.
8 Комплект сырых кулачков 15 шт.
9 Комплект инструментов для обслуживания станка

Общая стоимость комплекса: 35 408 119 руб. (включая НДС 22%)
