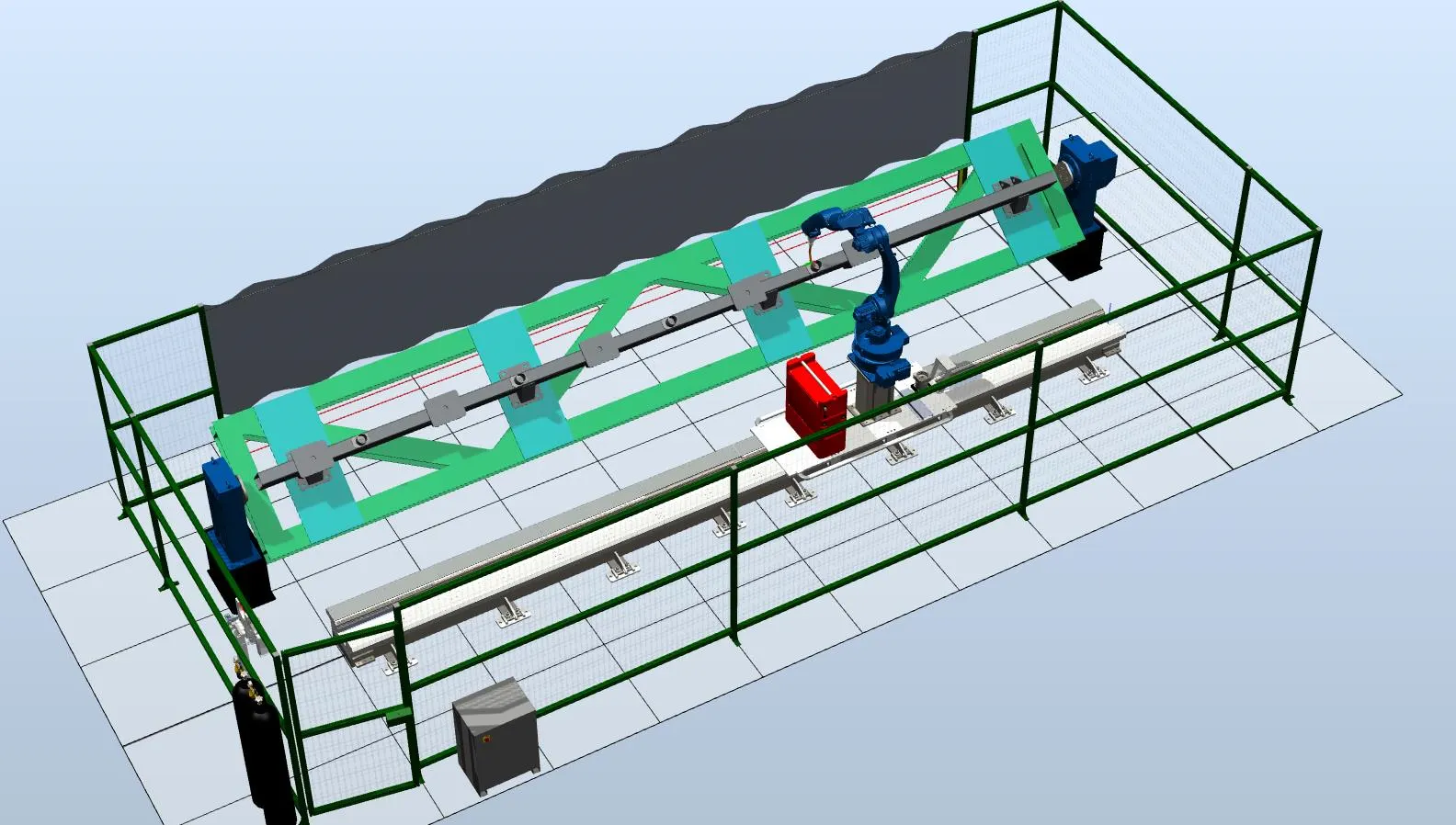

СОСТАВ УНИВЕРСАЛЬНОГО РОБОТИЗИРОВАННОГО КОМПЛЕКСА

Промышленный робот манипулятор CRP RH 20-06

Промышленный робот CRP RH 20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества:

Досягаемость манипулятора составляет 2012 мм, а максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях. Технические характеристики:

Степень подвижности 6 осей Максимальная нагрузка 6 кг Максимальный охват 2012 мм Точность повторного позиционирования ±0.08 мм Вес робота 291 кг

Одноосевой позиционер CRP WB1K-5000

Одноосевой позиционер CRP WB1K-5000 предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке круговых швов под флюсом, в среде защитных газов, при наплавочных работах, а также для поворота и установки изделий в удобное положение при сварке.

Особенности:

Грузоподъемность до 5000 кг Полная защита механизма вращения Система заземления не требует ухода Планшайба имеет отверстия и пазы для крепления оснастки Технические характеристики:

Грузоподъемность 5000 кг Расстояние от центра до основания 650 мм Размер рамы 2500x800 мм Скорость вращения 74º/сек Угол вращения ±360º Мощность 3.1 кВт

Трек CRP-WD

Трек CRP-WD представляет собой систему линейного перемещения робота, повышающую эффективность при обработке крупных изделий.

Технические характеристики:

Грузоподъемность 500 – 1000 кг Общая длина направляющей 3000 – 12000 мм Полезный ход 2300 – 11300 мм Максимальная скорость 900 мм/сек Точность повторного позиционирования ±0.05

Сварочный источник MEGMEET Artsen PRO

Источник предназначен для автоматической сварки в среде защитных газов и роботизированных комплексов.

Станция обслуживания горелки SC220ASE

Станция обеспечивает автоматическую очистку и обслуживание сварочной горелки.

Технические характеристики: Рабочее давление 6–8 бар Температура -5° до +50° Расход воздуха 10 л/сек Номинальная скорость 425 об/мин Максимальный момент 6.3 Нм

Описание технологического процесса

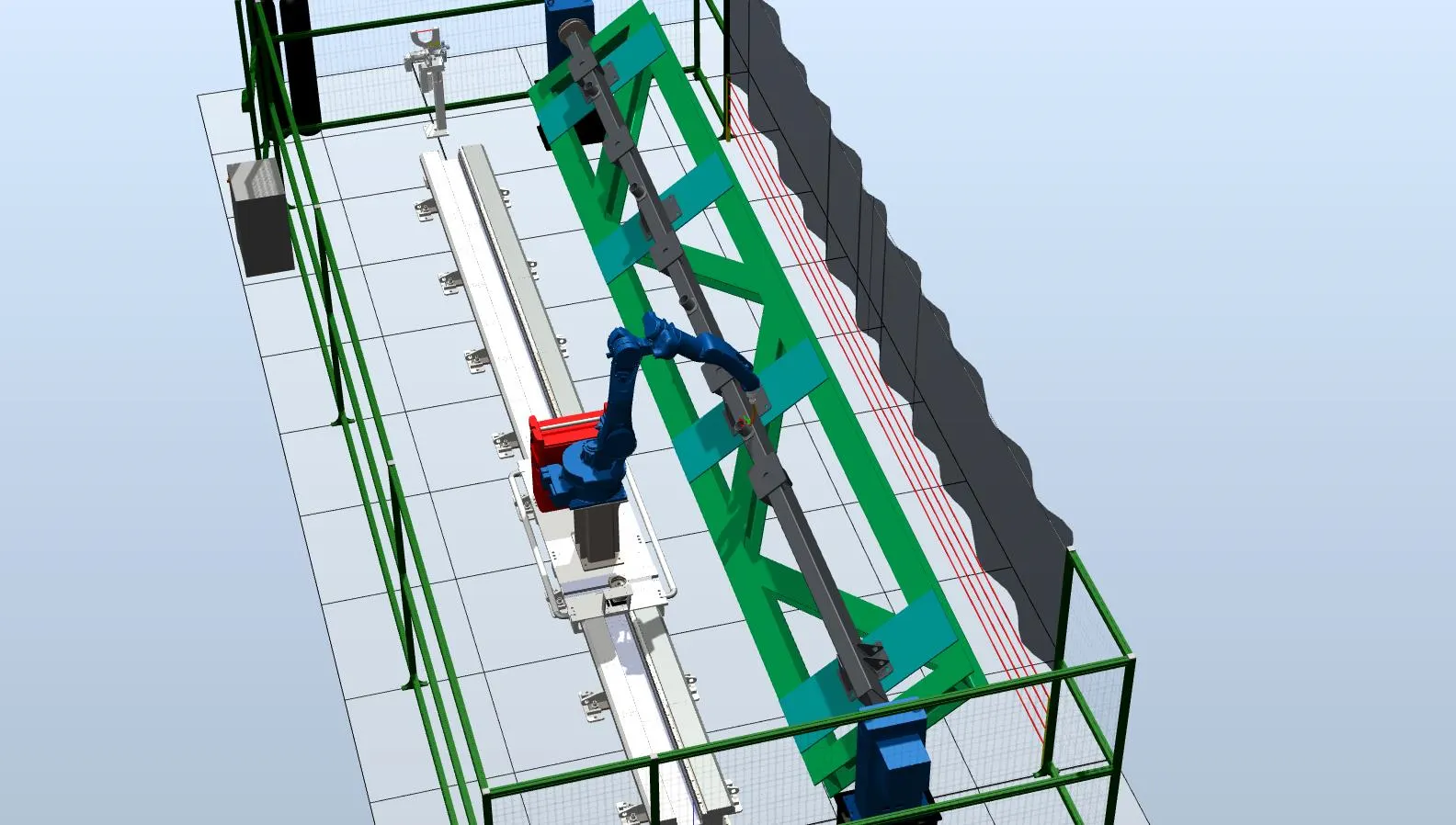

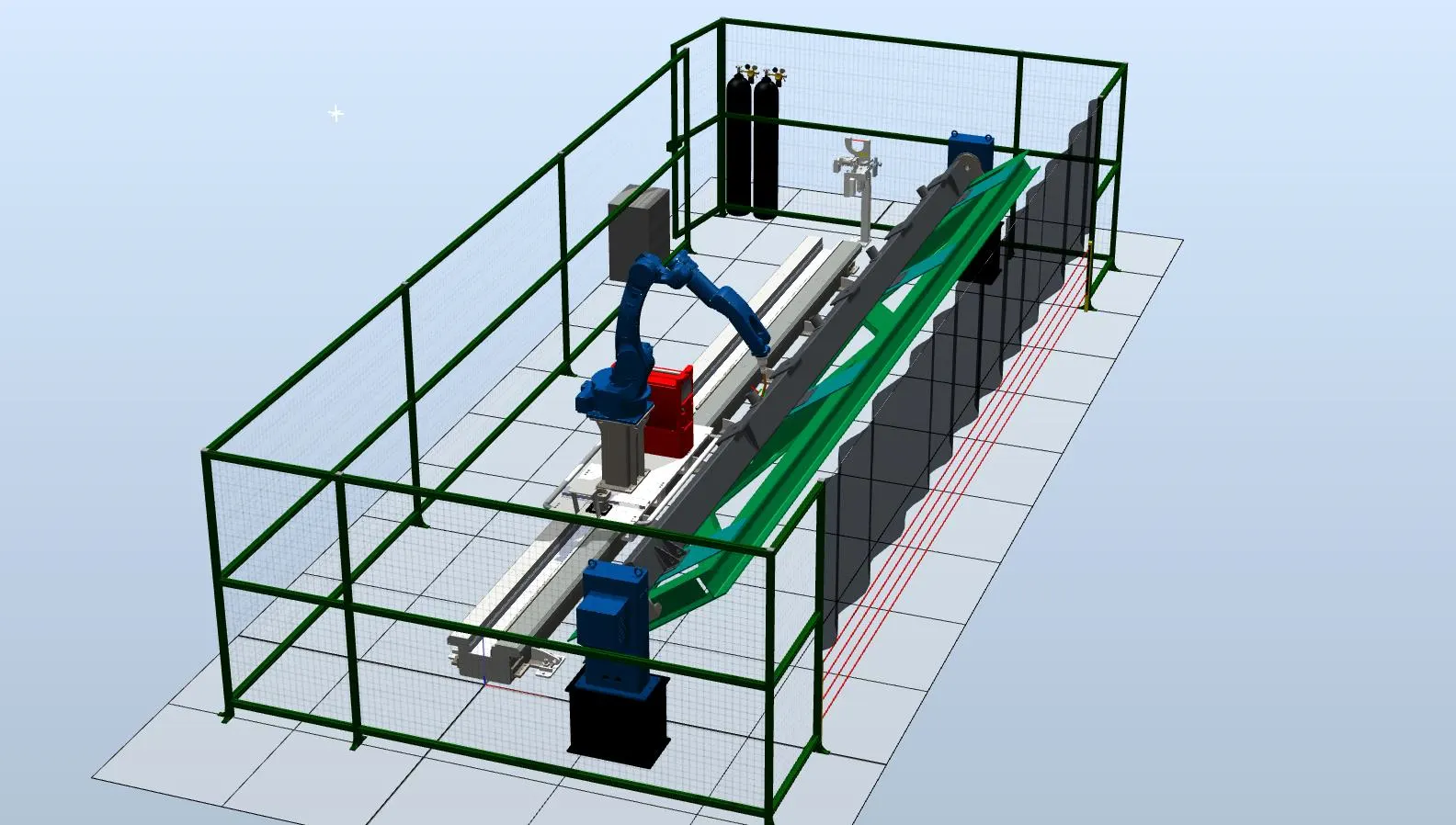

Робот устанавливается на линейную ось параллельно одноосевому позиционеру, оператор загружает деталь на раму позиционера, выходит из зоны сварки и запускает программу, после завершения сварки робот останавливается у станции обслуживания горелки.

Комплектация

Промышленный робот CRP RH 20-06 Позиционер CRP WB1K-5000 Трек CRP-WD 500-9000 Сварочный источник MEGMEET Artsen PRO Станция обслуживания горелки SC220ASE Сварочная оснастка Интеграция оборудования в единый комплекс, включая ПО, кабели, ограждения, систему безопасности и пусконаладку

Общая стоимость комплекса: 14 831 050 руб. (включая НДС 22%)
