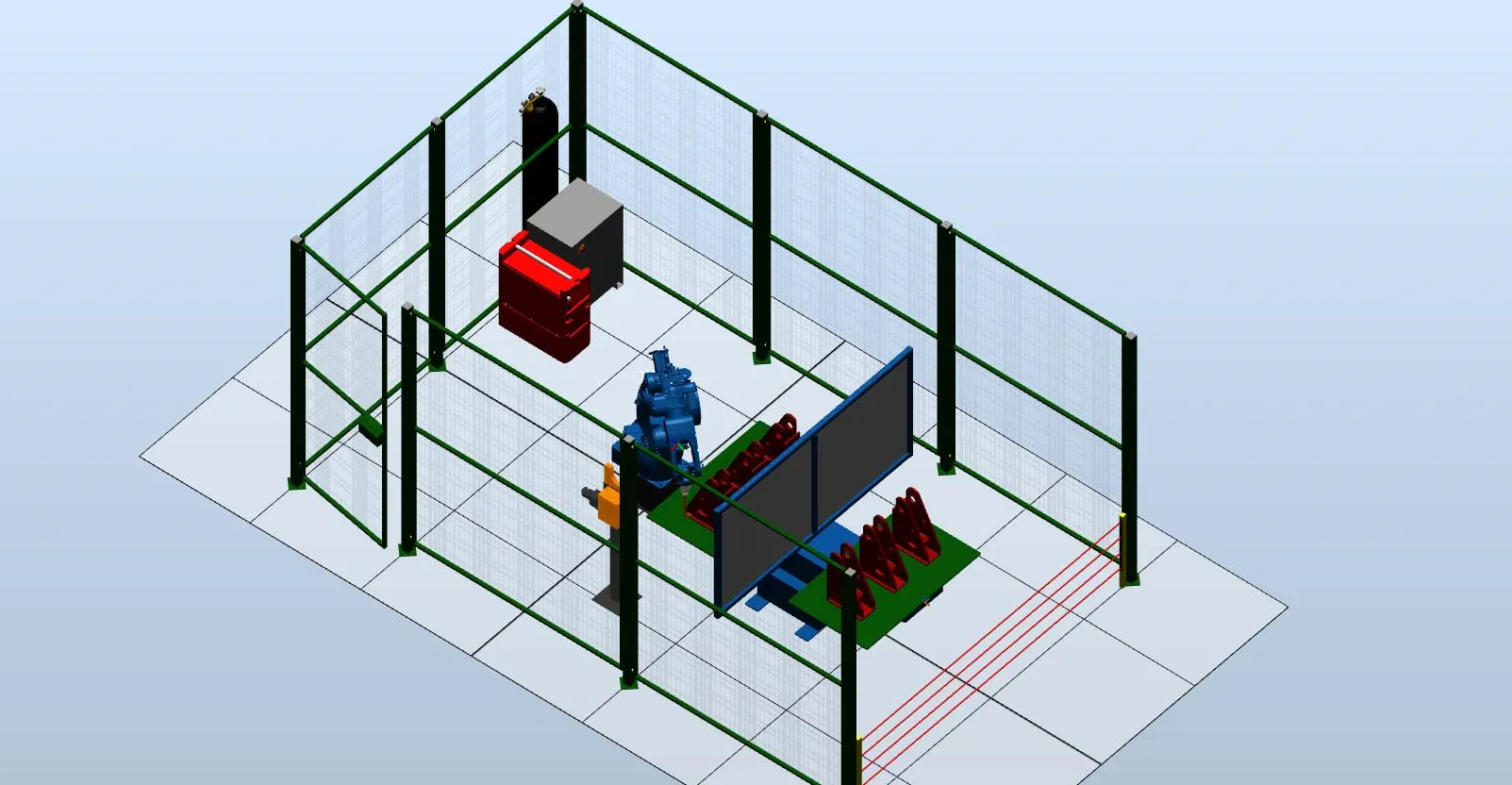

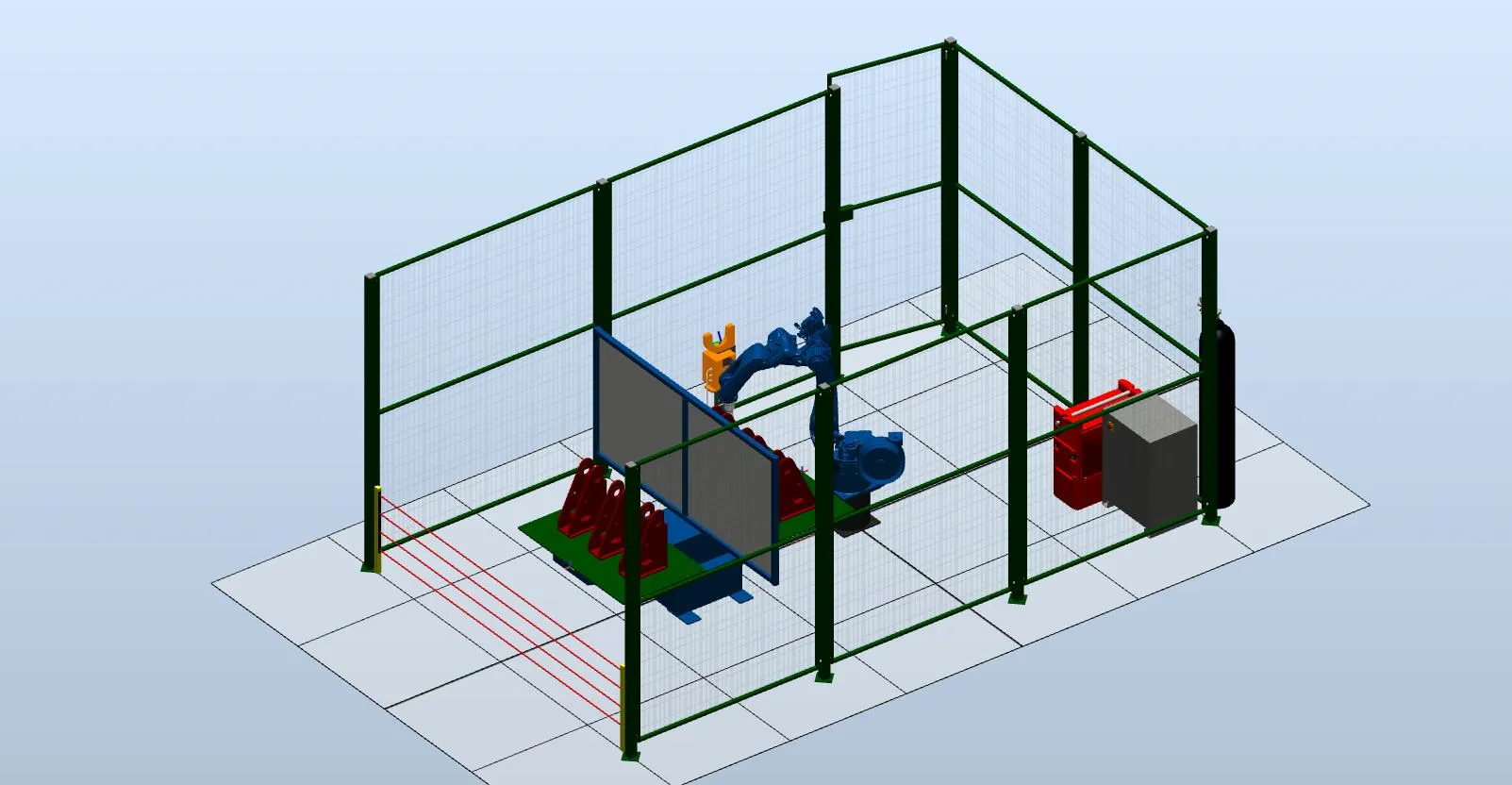

СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ СВАРКЕ

Промышленный робот манипулятор CRP-RH14-10

Промышленный робот CRP-RH14-10 - роботизированное устройство с рабочей зоной до 1440 миллиметров и грузоподьемностью равной 10 кг. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе. Преимущества: Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д.; Так же неотъемлемой частью является безопасность. Для этого робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики CRP-RH14-10 приведены далее.

Технические характеристики: Количество осей: 6 Полезная нагрузка: 10 кг Повторяемость: ±0,08 мм Максимальный радиус действия: 1440 мм Вес робота: 170 кг Скорость движения: Ось J1
169 °/сек
Ось J2
169 °/сек
Ось J3
169 °/сек
Ось J4
280 °/сек
Ось J5
240 °/сек
Ось J6
520 °/сек

Одноосевой поворотный стол WB1S

Правильное позиционирование заготовки является неотъемлемой частью сварочного процесса, которая достигается посредством опрокидывания и вращения стола, что обеспечивает значительное преимущество в скорости и качестве выполнения операций по позиционированию деталей. Незаменим при сварке различных цилиндрических деталей типа валов, дисков и т.п. Характеристики: Грузоподъемность: 500 кг
Диаметр стола: 800 мм
Номинальная скорость вращения: 70 º/сек
Максимальная скорость вращения: 78 º/сек
Повторное позиционирование: ±1.0 мм
Угол вращения: ±360

Сварочный источник MEGMEET Artsen PM 500

Инверторный аппарат Artsen PM 500 отвечает всем необходимым современным требованиям для сварочных процессов. Источник отлично зарекомендовал себя при длительных сварочных циклах на производстве, и показал отличные результаты по характеристикам сварных соединений, а также высокую стабильность показателей при использовании спец процессов. Наличие таких спец процессов как: импульсный и двойной импульсный режимы, позволяет решать различные производственные задачи с удвоенной скоростью, благодаря глубокому проплавлению и низкому тепловому воздействию.

Описание технологического процесса

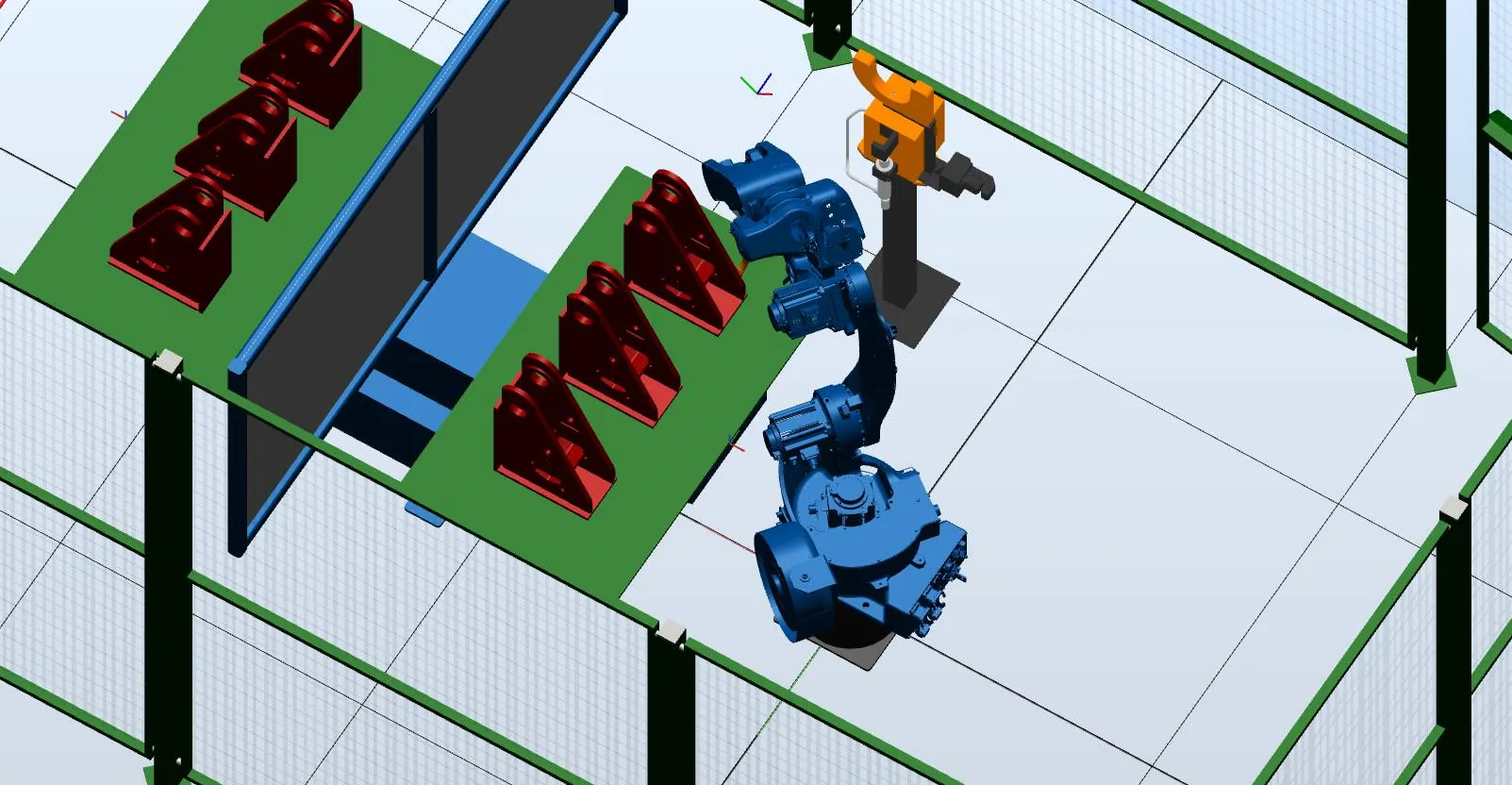

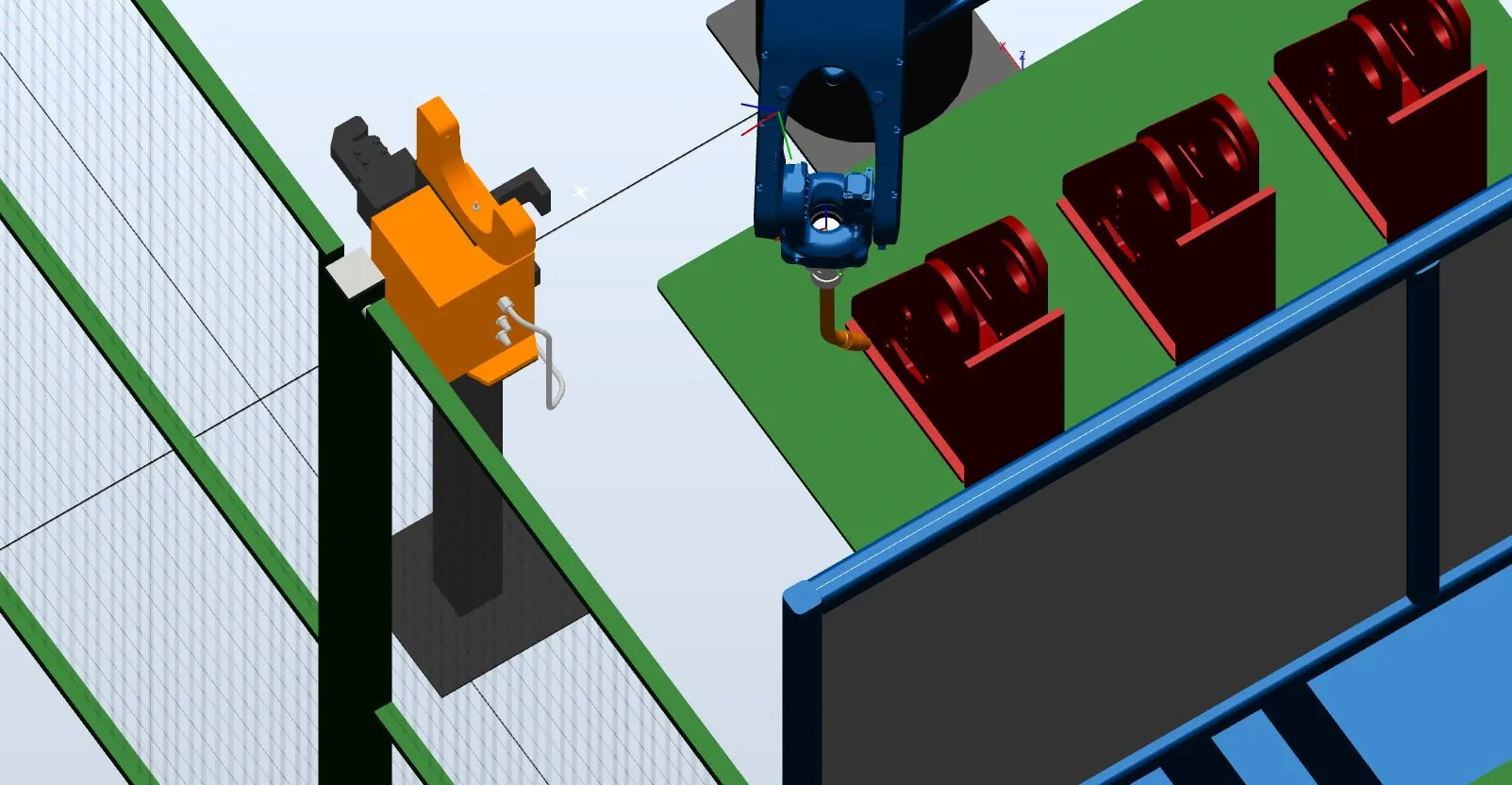

РТК состоит из двух зон → робот выполняет сварку → оператор загружает противоположную сторону → позиционер разворачивается на 180 градусов → цикл повторяется

Общая стоимость комплекса: 4 608 210 руб. (включая НДС 22%)
