Состав универсального комплекса по роботизированной сварке

Промышленный робот манипулятор CRP-RH18-20

Промышленный робот CRP-RH18-20 — роботизированное устройство с рабочей зоной до 1730 мм.
Максимальная нагрузка 20 кг.
Может устанавливаться на пол, потолок или консоль.
Подходит для сварки, фрезерования, сборки, перемещения, шлифовки и резки.
Оснащен аварийным выключателем.
Кабели повышенной гибкости обеспечивают стабильную работу.

Шкаф электроавтоматики G4 и пульт управления

Контроллер ARM+DSP+FPGA управляет движением робота.
Поддержка Ethernet, RS232, RS485, CAN, DeviceNet.
Пульт с сенсорным экраном и аварийной остановкой.

Единый блок управления CD60-CRX8

Интегрированный блок управления с сервоприводами.
Поддержка до 8 осей.
Встроенный ПЛК.
Интерфейсы USB, Ethernet, RS232, RS485.

Сервомоторы HCFA и редукторы

Серводвигатели HCFA.
Циклоидальные и волновые редукторы.
Высокая надежность и ресурс.

Установка лазерной сварки

Мощность 2000 Вт.
Длина волны 1080 нм.
Водяное охлаждение.
Оптический кабель 10 м.

Трехосевой позиционер WB3C

Трехосевой позиционер для вращения изделий.
Грузоподъемность до 500 кг.
Высокая точность позиционирования.

Описание технологического процесса

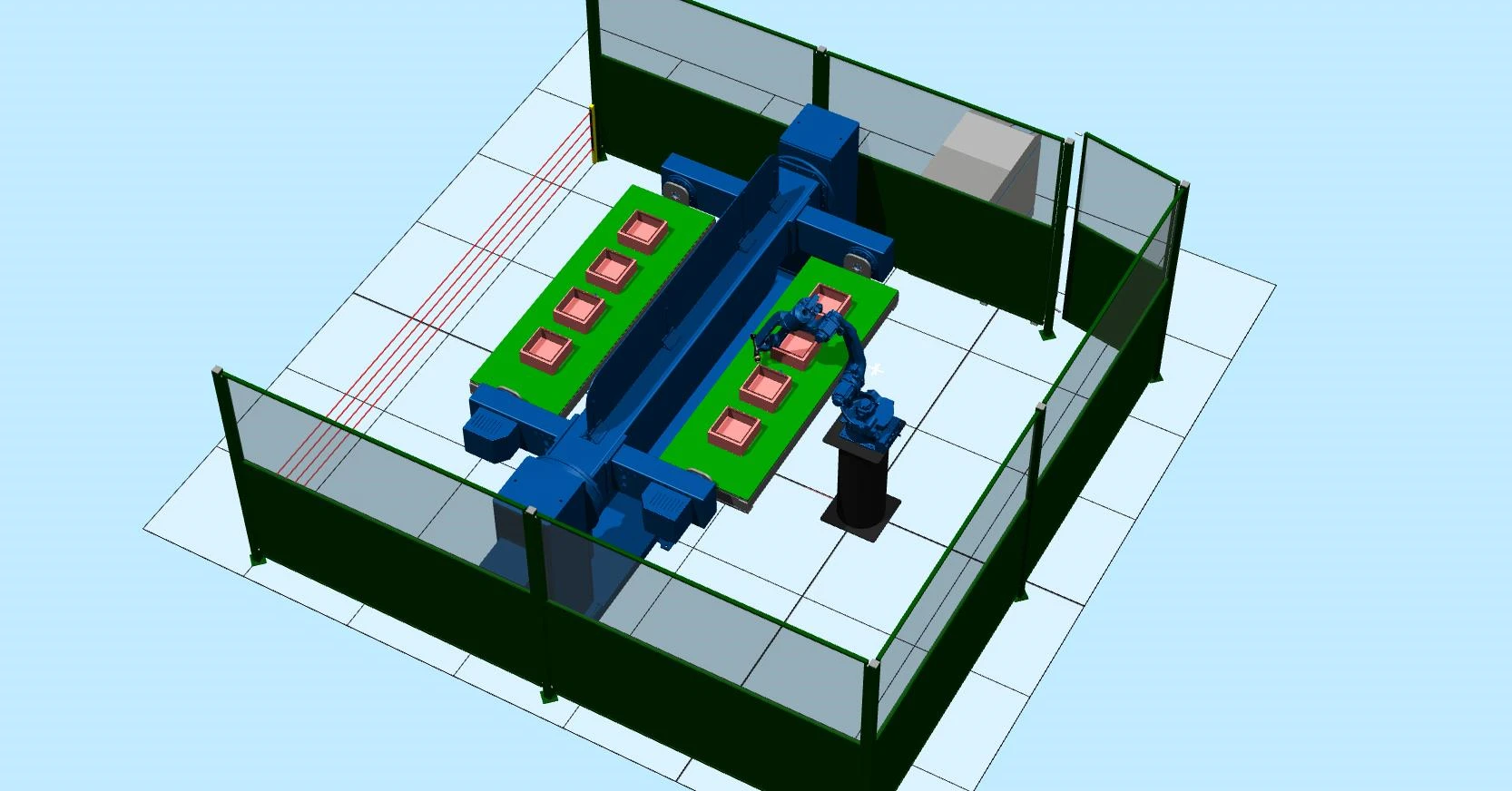

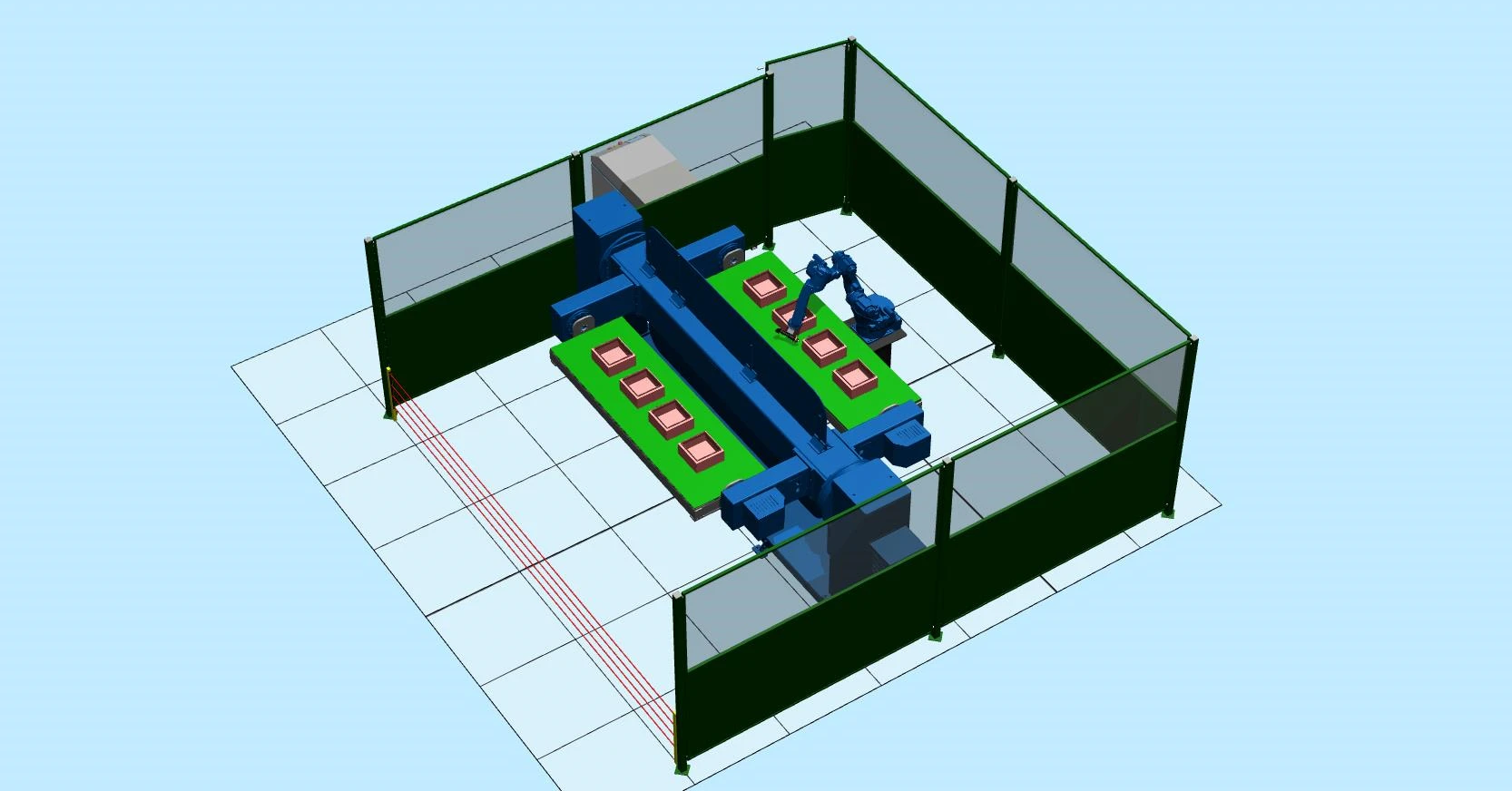

Участок состоит из зоны оператора и зоны сварки.
Оператор устанавливает заготовку.

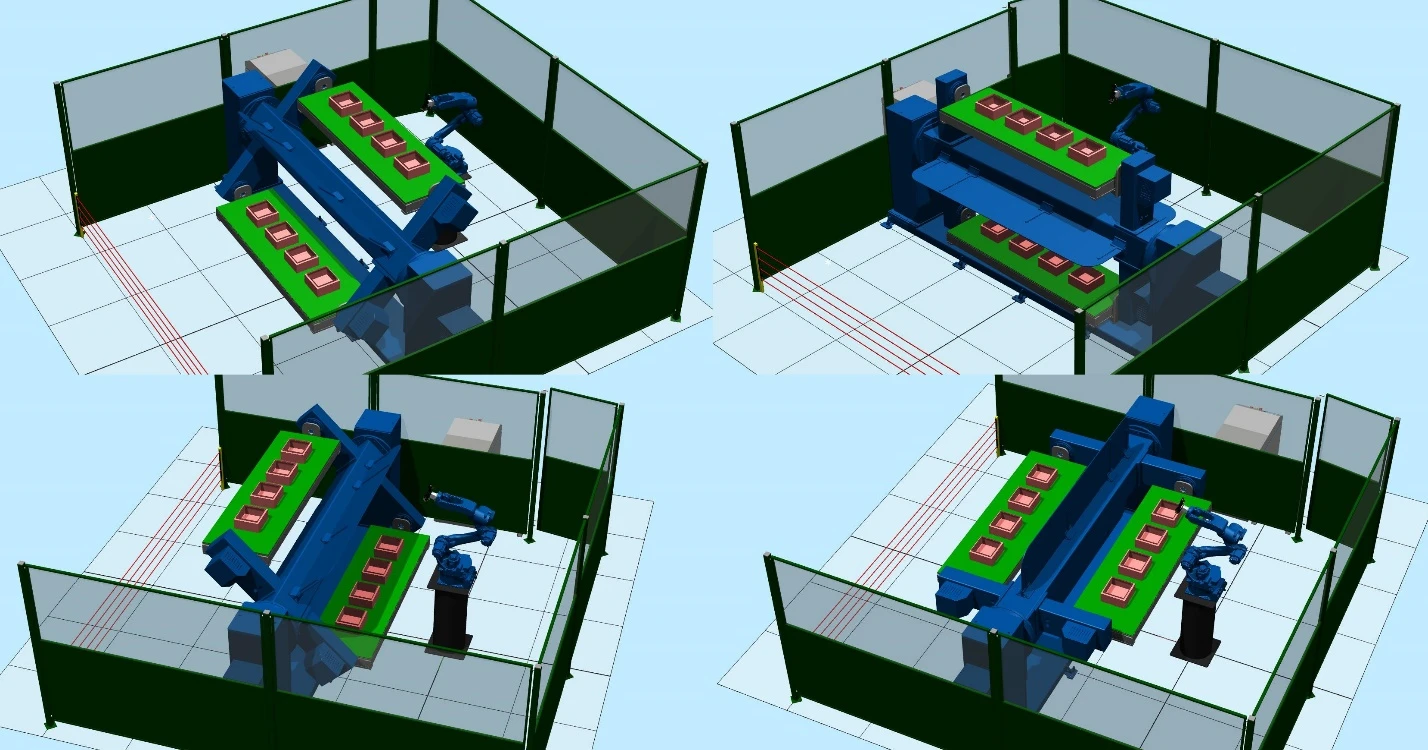

Позиционер разворачивается на 180°.

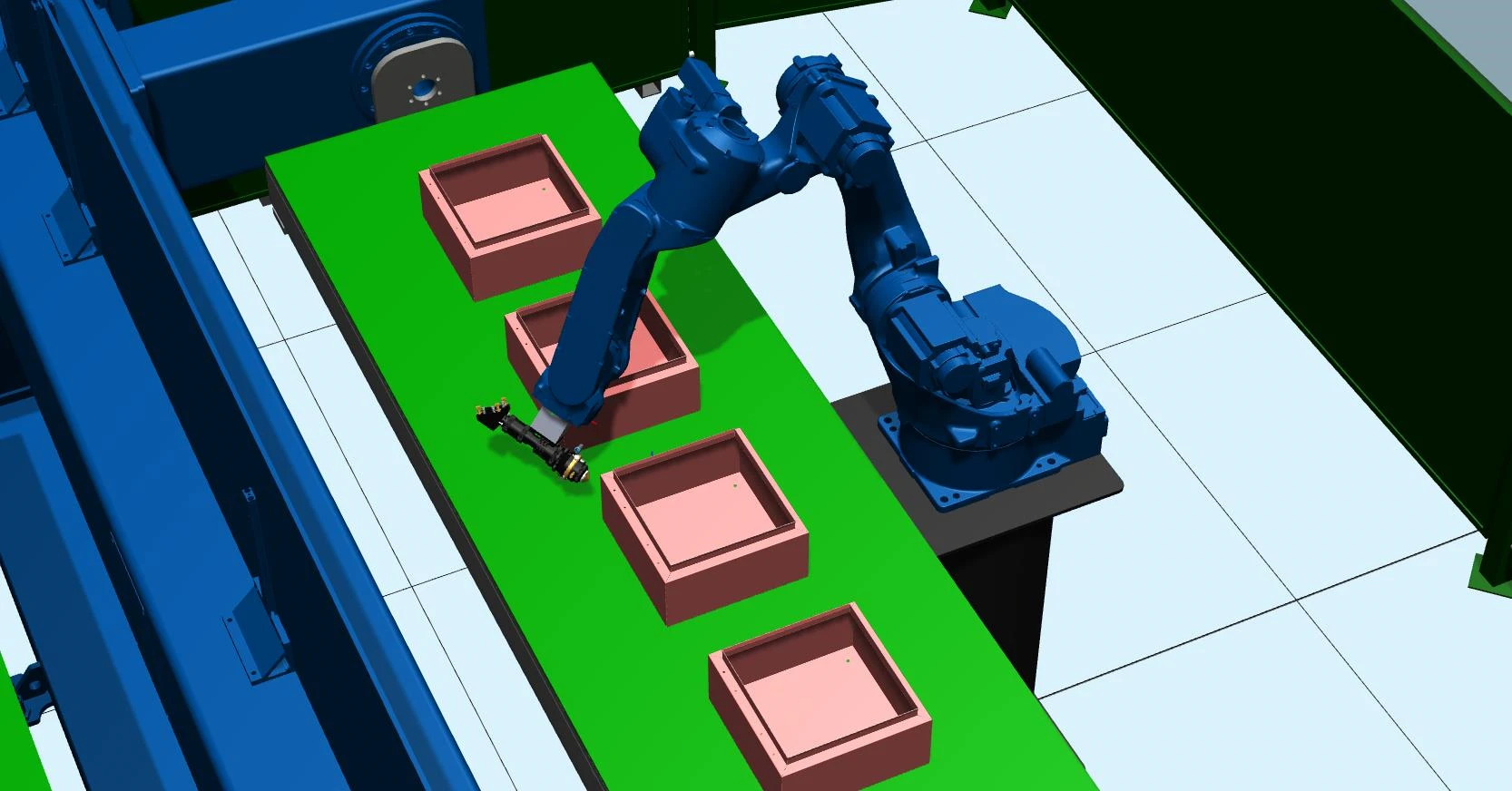

Робот выполняет сварку или лазерную обработку.
Оператор меняет изделие.

Цены и комплектация

1 Промышленный робот CRP RH18-20
2 Лазерная установка
3 Лазерная головка
4 Позиционер WB3C
5 Ограждения
6 Тумба
7 Интеграция

Общая стоимость комплекса: 9 376 480 руб. (включая НДС 22%)
