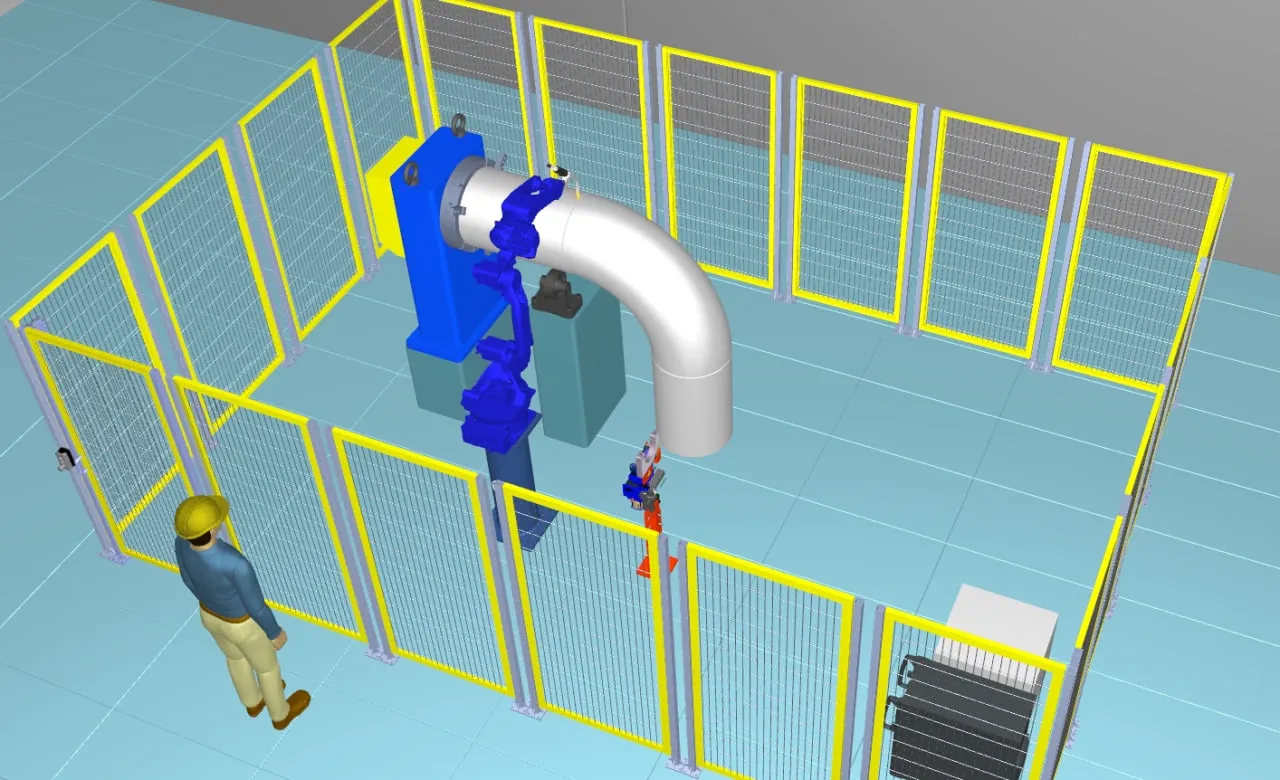

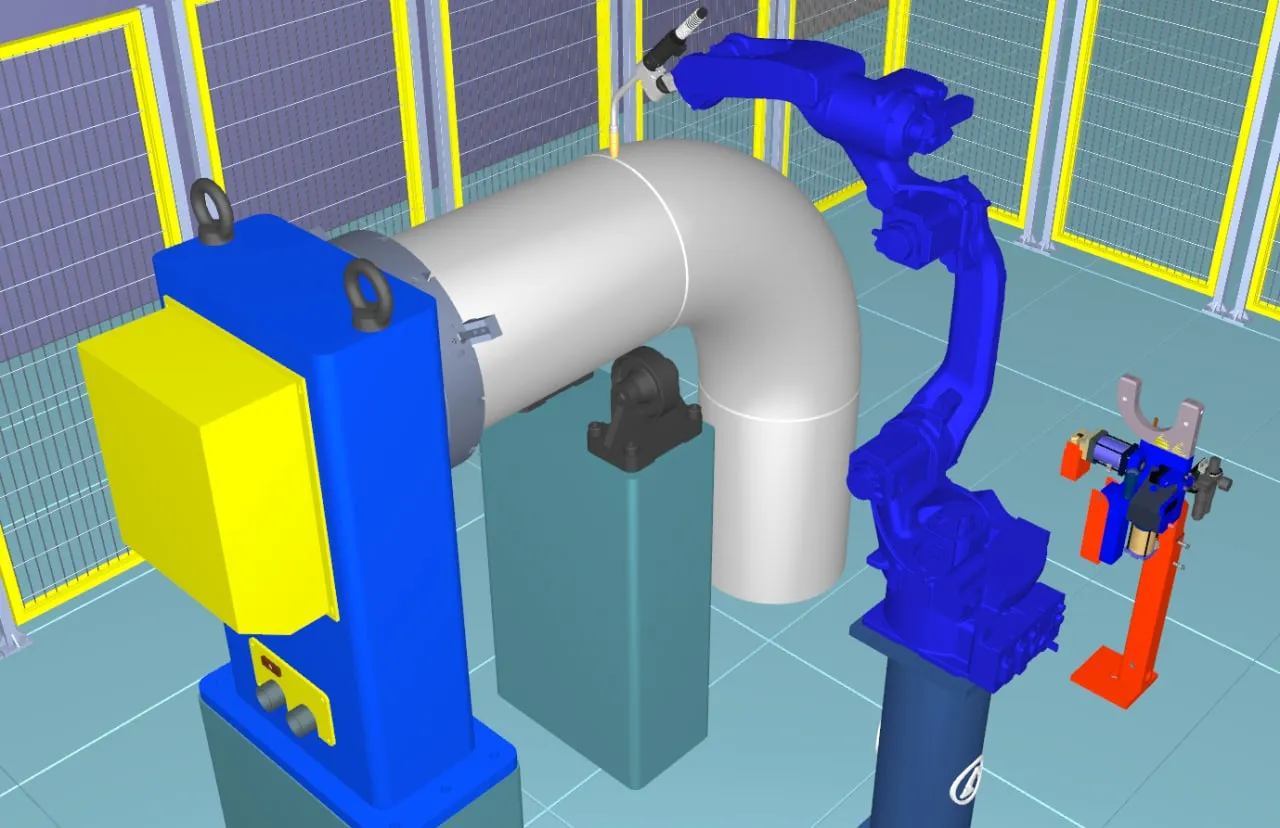

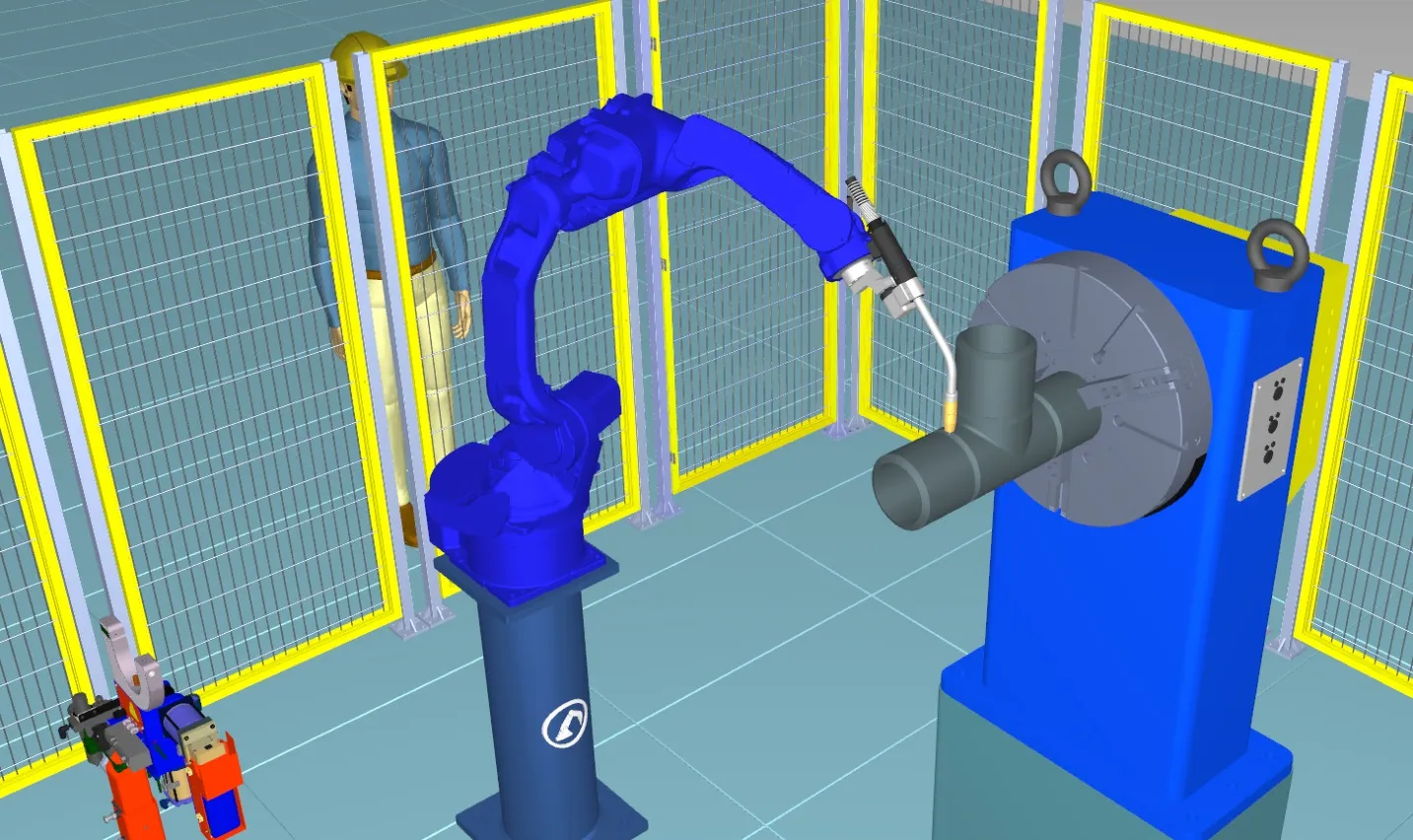

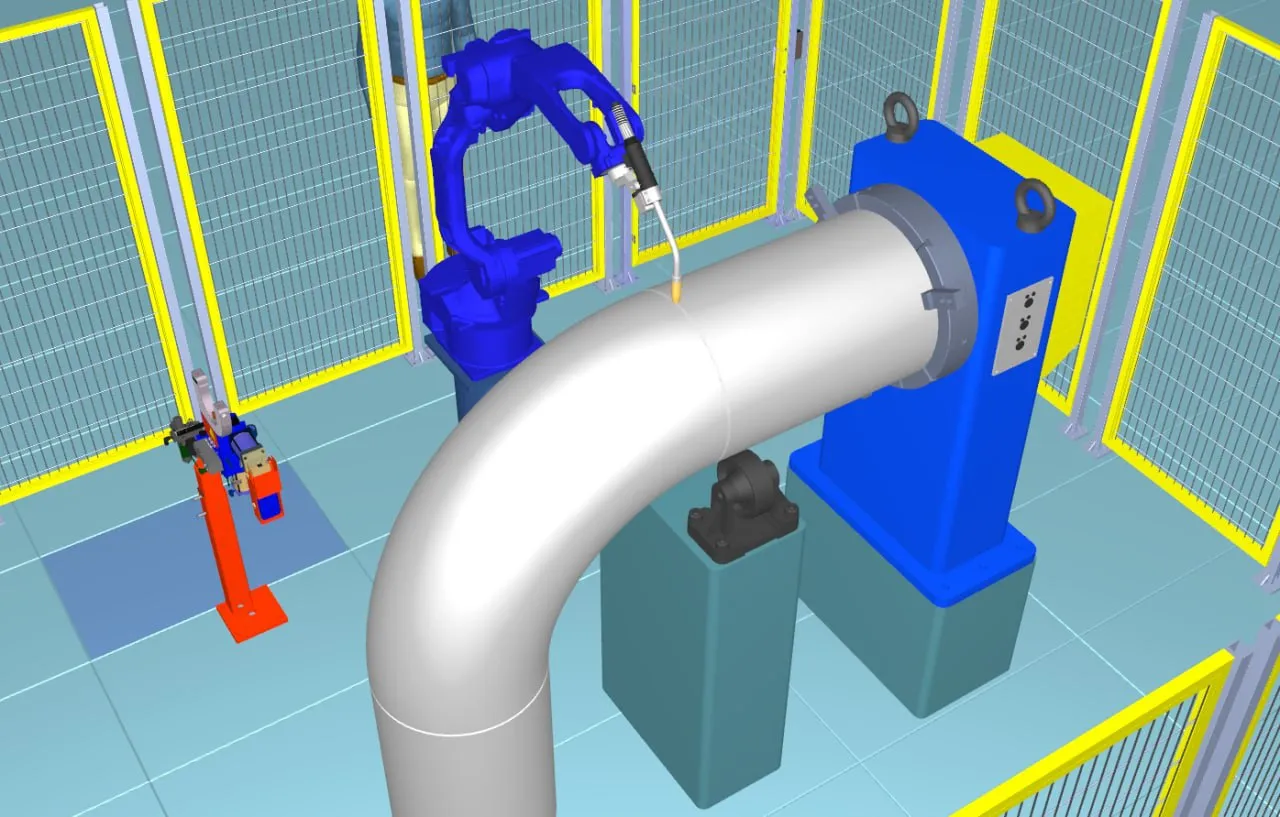

СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ СВАРКЕ

Промышленный робот манипулятор CRP-RH14-10

Промышленный робот CRP-RH14-10 - роботизированное устройство с длиной руки манипулятора 1440 миллиметров. Адаптированный к любым видам монтажа и предназначенный для обработки деталей различного назначения, станет незаменим и найдет свое место на любом из малых или средних производств. Преимущества: Досягаемость манипулятора составляет 1440 мм, максимальная допустимая нагрузка 10 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли; Широкая сфера применения позволяет использовать робота в таких процессах, как: фрезеровка, сварка, резка, покраска, разгрузочные работы, транспортировка, сортировка, и т.д.; Также неотъемлемой частью является безопасность. Для этого робот оснащен независимым аварийном выключателем, который обеспечивает безопасность оператора; Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики CRP-RH14-10 приведены далее. Технические характеристики: Количество осей:6 Полезная нагрузка:10 кг Повторяемость:±0,08 мм Максимальный радиус действия:1440 мм Вес робота:170 кг Скорость движения: Ось J1
169 °/сек
Ось J2
169 °/сек
Ось J3
169 °/сек
Ось J4
280 °/сек
Ось J5
240 °/сек
Ось J6
520 °/сек
Диапазон действия: Ось J1
-167°…+167°
Ось J2
0…175°
Ось J3
-80…+150°
Ось J4
-190°…+190°
Ось J5
-105°…+130°
Ось J6
-210°…+210°

Сварочный источник MEGMEET Artsen PM 500

Инверторный аппарат Artsen PM 500 отвечает всем необходимым современным требованиям для сварочных процессов. Источник отлично зарекомендовал себя при длительных сварочных циклах на производстве, и показал отличные результаты по характеристикам сварных соединений, а также высокую стабильность показателей при использовании спец процессов. Наличие таких спец процессов как: импульсный и двойной импульсный режимы, позволяет решать различные производственные задачи с удвоенной скоростью, благодаря глубокому проплавлению и низкому тепловому воздействию. Сварочные процессы: Импульс;
Двойной импульс;
Специальные режимы.

Универсальная ОС для реализации РТК сварки UBOX

Данное решение использует основные параметры сварочных источников любого типа, РТК фиксирует только их состояние. Тем самым организуя обратную связь между роботизированным комплексом и периферийным оборудованием. Преимущества системы: За счет низкой стоимости компонентов для контроля данных параметров, реализация становится максимально экономически выгодной для предприятий, где не требуется максимальный контроль синергетической кривой. Такое решение с подключением к любому сварочному аппарату позволит отслеживать наличие дуги, а также дает возможность запуска и выключения сварки.

Роботизированная горелка RWM 500

Сварочная горелка RWM 500 в связке с промышленным роботом позволит достичь максимальных результатов при проведении сварочных операций. Характеристики сварочной горелки: Диапазон токов: 3-500 А
Угол работы: 0-45°
Охлаждение: жидкостное
Длина шлангового пакета: от 3 до 5 м

Одноосевой позиционный стол CRP WB1L-1000A

Позиционер сварочный горизонтальный CRP WB1L-1000A предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке. Технические характеристики: Грузоподъемность: 1000 кг
Диаметр планшайбы: 800 мм
Расстояние от центра до основания: 900 мм
Номинальная скорость вращения: 18.8°/сек
Максимальная скорость вращения: 28°/сек
Угол вращения: ±360°
Мощность: 3000 ВА

Станция очистки горелки SC220ASE

Станция очистки горелки SC220ASE – устройство для автоматического обслуживания сопел горелок. Технические характеристики: Рабочее давление: 6-8 Бар
Расход воздуха: 10 л/сек
Номинальная скорость: 425 об/мин
Максимальный крутящий момент: 6.3 Нм
Управляющее напряжение: 24 В DC
Объем бака: 500 мл
Проволока сплошного сечения: до 1.6 мм
Порошковая проволока: до 3.2 мм
Время резки: 0.5 сек

Описание технологического процесса

Оператор после установки деталей → нажимает кнопку готовности → робот выполняет сварку → очистка горелки → возврат в домашнее положение → смена изделия → цикл повторяется

Цены и комплектация

1 Промышленный робот-манипулятор CRP-RH14-10 + шкаф управления роботом-манипулятором 2 Сварочный источник MEGMEET Artsen PM 500
3 Программное обеспечение UBOX
4 Роботизированная горелка RWM 500
5 Одноосевой позиционный стол WB1L-1000A
6 Станция очистки горелки SC220ASE
7 Роликовая опора ножничного типа
8 Тумбы для позиционера и робота
9 Интеграция оборудования в единый комплекс (микроконтроллеры, ПО, блоки управления, кабели, шланги, разъемы, кронштейны) + пусконаладочные работы на территории заказчика + инструктаж персонала

Общая стоимость комплекса: 4 368 940 руб. (включая НДС 22%)
