Прецизионный токарно-фрезерный станок QT45M-300

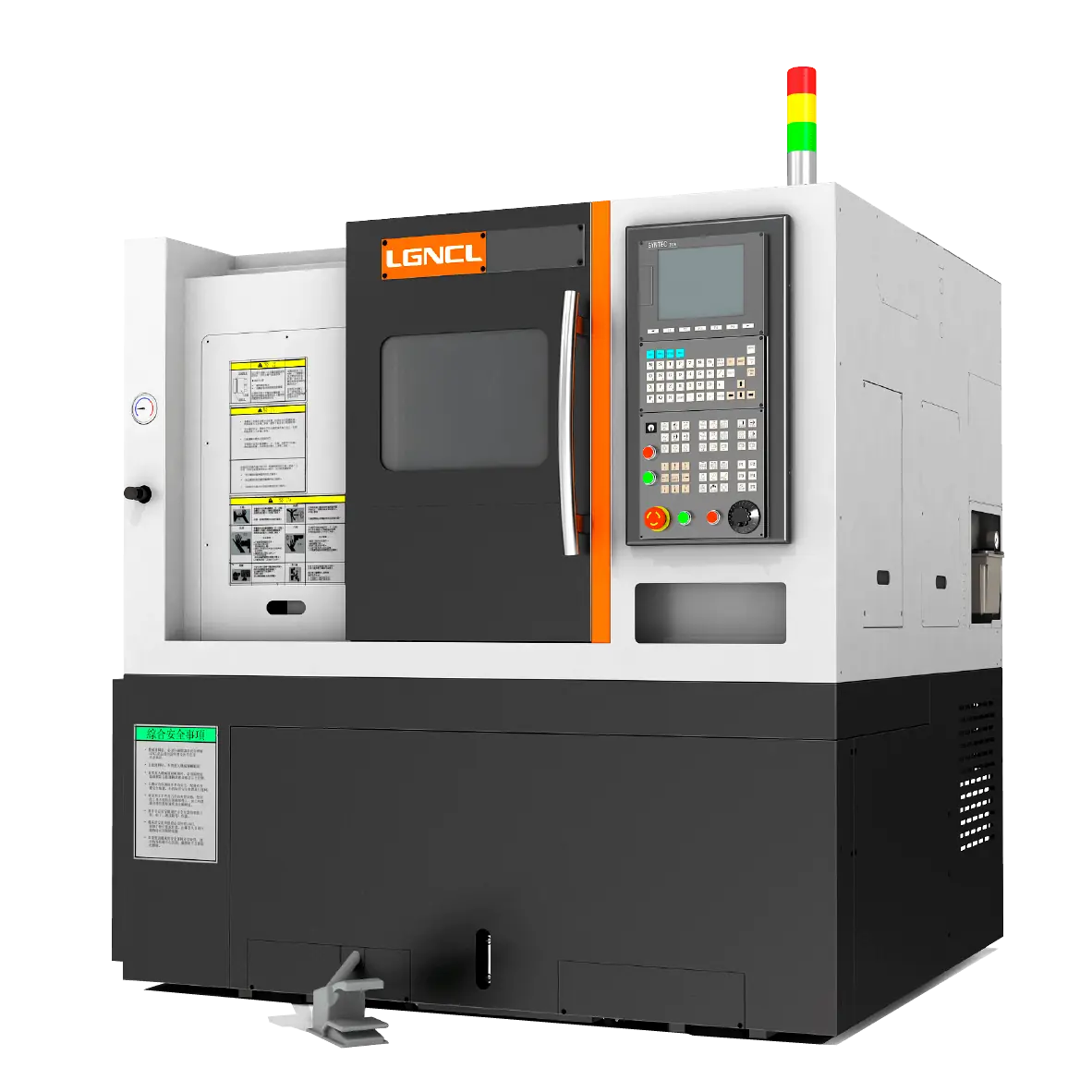

Токарный центр QT45M-300 - это высокоточный, высокоскоростной станок. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм и может выполнять такие операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб, фрезерование пазов, сверление отверстий и других. Данный станок отличается горизонтально установленными линейными направляющими по оси Z с равномерным распределением веса суппорта и силы резания между четырьмя танкетками, что снижает износ опорных подшипников и продлевает срок службы линейных направляющих. Расположение направляющих на разных уровнях повышает жесткость станины, минимизирует вибрации при обработке и обеспечивает высокую точность изготовления деталей. Оснащение станка устройством подачи прутка с ловителем деталей или устройством загрузки и выгрузки заготовок позволяет увеличить время работы станка без вмешательства оператора.

Устройство станка QT45M-300

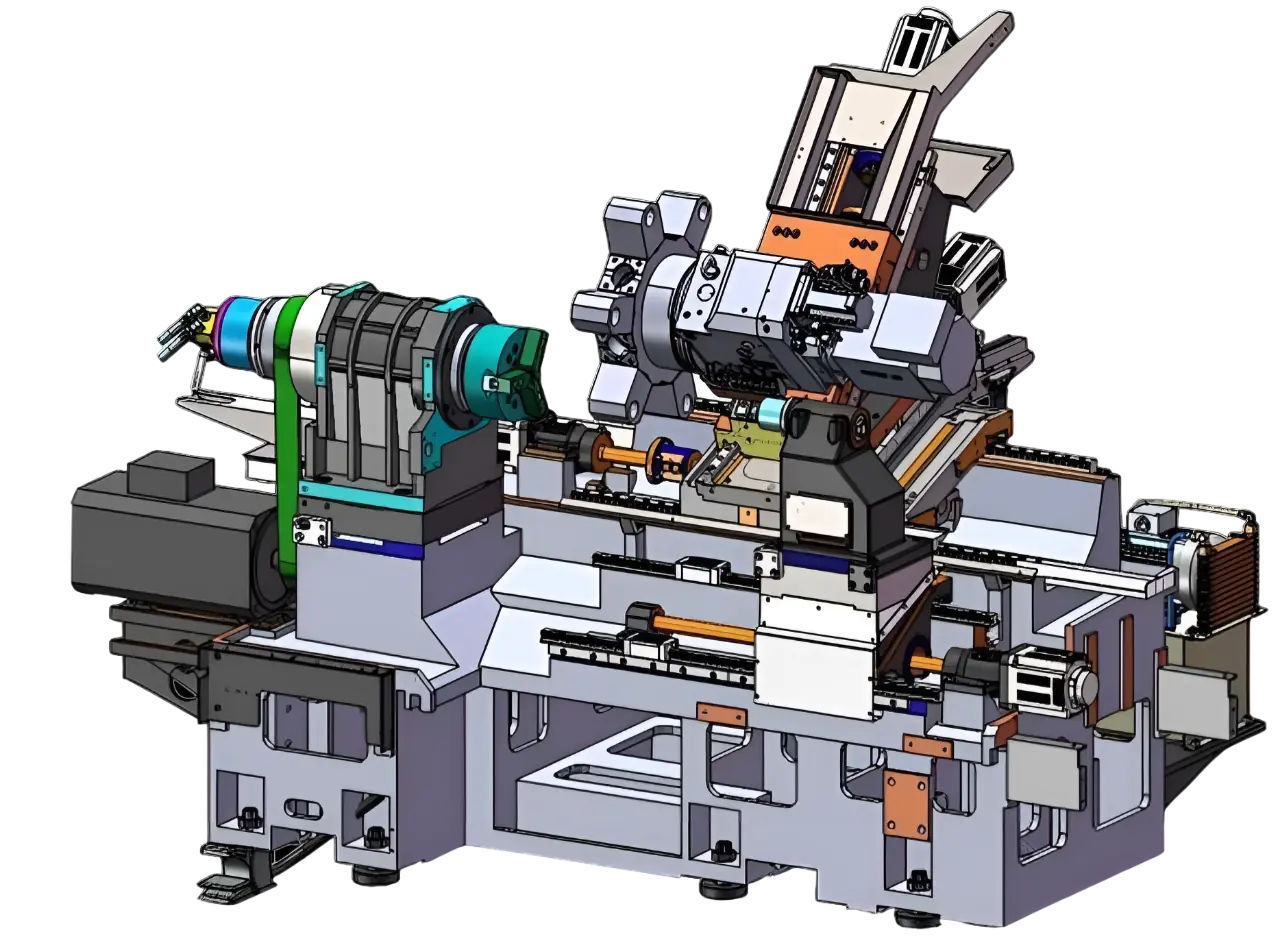

Задняя бабка с сервоприводом (опционально) Гидравлическая револьверная головка Гидровлическая револьверная головка Агрегаты станка располагаются на цельнолитой наклонной станине с углом наклона 30°, имеющей компактную конструкцию, высокую жесткость, устойчивость к нагрузкам и вибростойкость. Наклонная станина обеспечивает стабильное распределение нагрузки и надежную поддержку револьверной головы в процессе резания. Станина и суппорт изготовлены из высокопрочного чугуна с последующей термообработкой и искусственным старением. Суппорт станка двигается по двум осям (X, Z) по высокоскоростным линейным направляющим качения.

Револьверная головка

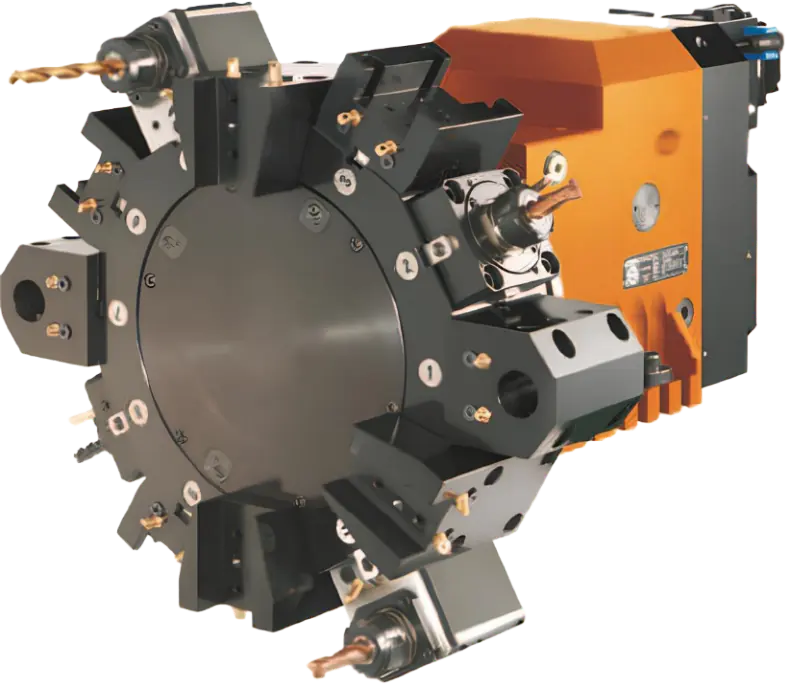

Револьверная головка BMT45 представляет собой высокотехнологичный узел, обеспечивающий стабильную и точную работу при выполнении токарных и фрезерных операций. Данный тип револьверной головки разработан для станков с приводными инструментами, что значительно расширяет технологические возможности обработки. Конструкция BMT45 (Base Mounted Turret) обеспечивает повышенную жёсткость и точность за счёт интегрированного крепления инструментальных блоков непосредственно к корпусу головки. Это минимизирует вибрации и повышает качество обработки при выполнении фрезерных операций и сверления. Использование такой револьверной головки особенно важно для станков, оснащённых осью Y, так как позволяет эффективно обрабатывать сложные контуры и выполнять торцевое фрезерование. Приводные инструменты в BMT45 позволяют выполнять комплексные операции без необходимости перемещения заготовки между разными станками. Высокая скорость вращения приводных инструментов и мощная система зажима обеспечивают надёжную фиксацию инструмента, снижая износ и повышая производительность. Система автоматического позиционирования и быстрой смены инструмента ускоряет процесс обработки и снижает время простоя оборудования. Благодаря высокой жёсткости конструкции, продуманной компоновке и возможностям интеграции с системой ЧПУ FANUC 0i-TF, револьверная головка BMT45 в составе QT45LMSY-500 является идеальным решением для производства деталей сложной геометрии с высокой степенью точности. Она позволяет значительно повысить производительность, сократить затраты на вспомогательные операции и обеспечить высокое качество обработки деталей.

Система ЧПУ Fanuc i0 TF

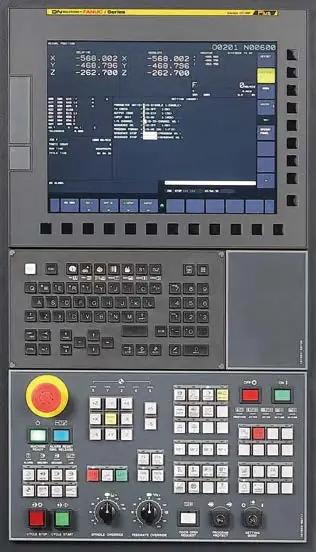

Система числового программного управления (ЧПУ) FANUC Series 0i-TF предназначена для токарных станков и обеспечивает высокую точность и эффективность обработки. Основные характеристики FANUC Series 0i-TF: Поддерживает до 12 осей в однопутевой системе и до 18 осей в двухпутевой системе, что позволяет эффективно управлять сложными токарными операциями. Обновленный дизайн экрана и улучшенная операбельность обеспечивают интуитивно понятное управление и настройку станка. Включает функции для точной обработки поверхности и сокращения времени цикла, такие как Fine Surface Technology и Fast Cycle-time Technology. Возможность создания пользовательских экранов и функций с помощью инструментов FANUC PICTURE и C Language Executor, что позволяет адаптировать систему под специфические требования производства. Разработана с учетом снижения энергопотребления, что способствует уменьшению эксплуатационных расходов и поддержке экологических инициатив.

Параметры обработки

Максимальный устанавливаемый диаметр, мм 450 Максимальный диаметр обработки, мм 260 Максимальная длина обработки, мм 195

Ход

Перемещение по оси X, мм 140+30 Перемещение по оси Z, мм 255 Быстрое перемещение по оси X/Z, м/мин 20/24

Шпиндель

Диаметр отверстия шпинделя, мм 56 Максимальный диаметр прутка, мм 45 Конус шпинделя А2-5 Максимальная скорость вращения шпинделя, об/мин 4500 Диаметр патрона, дюйм 6”

Цены и комплектация

1 Прецизионный токарно-фрезерный станок QT45M-300: 2 Система ЧПУ FANUC 0i-TF (5) 3 Держатель для расточного инструмента 4 Держатель для проходного инструмента 5 Приводы шпинделя и осей Fanuc (Япония) 6 Автоматическая система смазки 7 Система подачи СОЖ 8 Мягкие кулачки 9 Педаль зажима патрона 10 Инструментальный ящик 11 Электрические компоненты Schneider (Франция) 12 Комплект технической документации 13 Освещение рабочей зоны 14 Трехцветная сигнальная лампа 15 Полная кабинетная защита

Общая стоимость комплекса: по запросу руб. (включая НДС 22%)
