Токарный станок швейцарского типа с противошпинделем Doosan PUMA ST 20GS II

Токарный станок Doosan PUMA ST 20GS II характеризуется высоким уровнем производительности, надежности и универсальности. Данный станок оснащен последней версией системы ЧПУ Fanuc 31iB, обеспечивающей непрерывную прецизионную обработку небольших деталей сложной формы по 7ми осям. Высокая скорость обработки позволяет сократить производственный цикл. Сферы применения станка PUMA ST 20GS II – производство электрической продукции, автомобильная и авиакосмическая промышленность, а также производство медицинского оборудования.

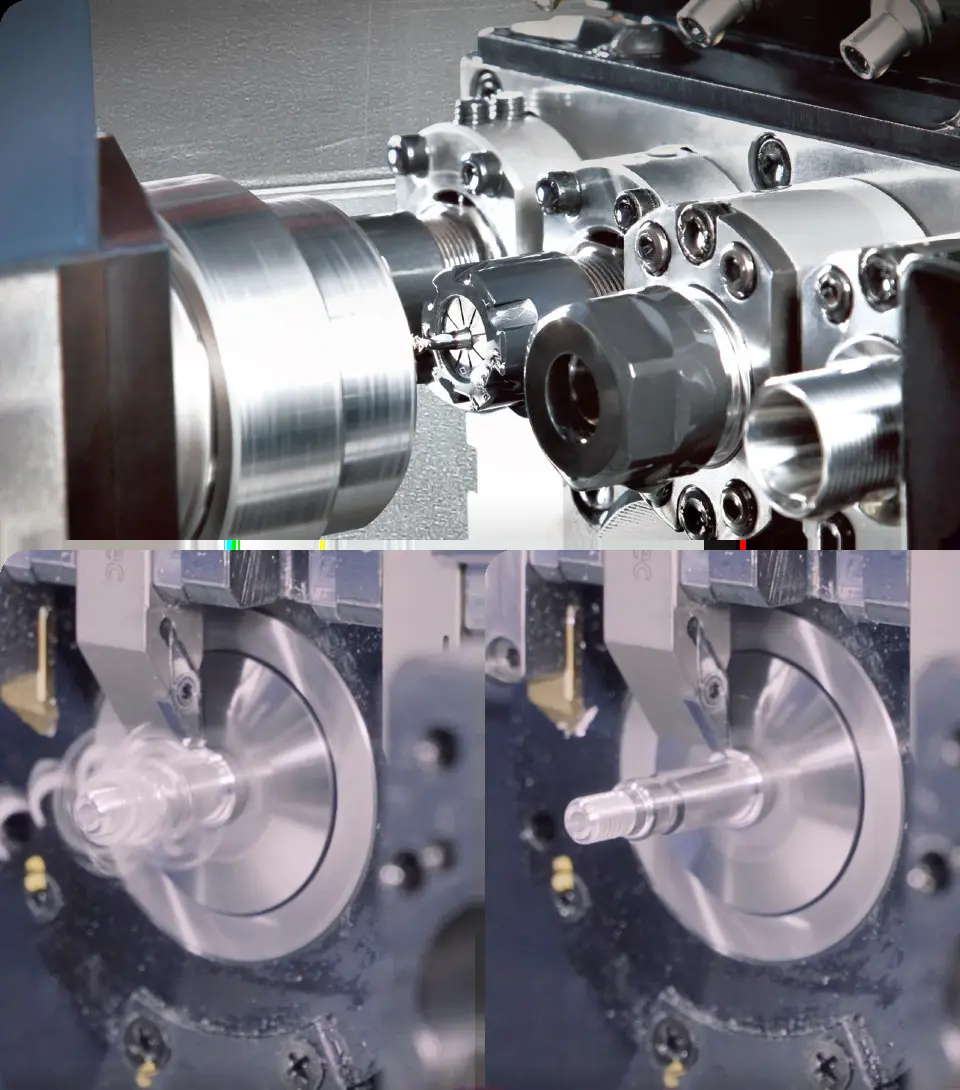

Токарный станок Doosan PUMA ST 20GS II Мощность главного шпинделя токарного станка ST20G составляет 2,2/3,7 кВт, частота вращения – 10 000 об/мин. Станок оборудован противошпинделем мощность которого составляет 1,5/2,2 кВт, а частота вращения равна 8000 об/мин. Станок имеет статичный токарный инструмент - 6 штук, 4 инструмента для обработки фронтальной поверхности, 5 фрез с поперечным перемещением, 2 статичных и 2 вращающихся держателя инструмента, а также 2 статичных рукава для сверления глубоких отверстий.

Параметры рабочего стола Диаметр обрабатываемого прутка, 20 мм Макс. длина обработки, 200 мм Макс. диаметр фронтального сверления, 10 мм Макс. диаметр фронтальной резьбы,M8хP1,25 мм Макс. диаметр сверления (поперечный шпиндель), 8 мм Макс. диаметр резьбы (поперечный шпиндель), M6хP1,0 мм Макс. диаметр зажима противошпинделя, 20 мм Макс. диаметр сверления при обратной обработке, 8 мм Макс. диаметр резьбы при обратной обработке, M8хP1,25 мм Макс. диаметр сверления (обратная обработка), 5 мм Макс. диаметр резьбы (обратная обработка), M4хP0,7 мм

Основной шпиндель Максимальная частота вращения шпинделя, об/мин 10000
Мощность главного мотора шпинделя, кВт 3,7/2,2
Диаметр проходного отверстия шпинделя, мм 24
Стандартный тип патрона TF25
Мин. индексация по оси C, град 0,001°

Противошпиндель Максимальная частота вращения шпинделя, 8000 об/мин
Мощность главного мотора шпинделя,3,7/2,2 кВт
Диаметр проходного отверстия шпинделя, 26 мм
Стандартный тип патрона TF25
Мин. индексация по оси C, град 0,001°

Ход Ход по оси Z1, 200 мм Ход по оси X1, 90 мм Ход по оси Y, 386 мм Ход по оси Z2, 230 мм Ход по оси X2, 350 мм Ход по оси C1, C2, град 0,001°

Точностные характеристики Точность позиционирования по оси X1, 0,010 мм Точность позиционирования по оси Z1, 0,010 мм Точность позиционирования по оси Y, 0,010 мм Точность повторного позиционирования по оси X1, ±0,003 мм Точность повторного позиционирования по оси Z1, ±0,003 мм Точность повторного позиционирования по оси Y, ±0,003 мм

Стойка инструментов Общее количество инструментов 23
Токарный инструмент 6
Инструмент фронтальной обработки 4
Фрезерный инструмент 5
Инструмент обратной обработки 4

Направляющая втулка TD25NS
1,0
10000

Система охлаждения 150
0,4
1,1

Система СОЖ 2,0
57
1,7

Габариты и вес 2367х1245х1733
15,85
2600

Цены и комплектация:

1 Токарный станок Doosan PUMA ST 20GS II 2 Fanuc 31iB
3 Освещение
4 Сигнальная лампа
5 Инструмент
6 Документация
7 Доставка
8 Пусконаладка
9 Инструктаж

Общая стоимость комплекса: 18 765 398 руб. (включая НДС 22%)
