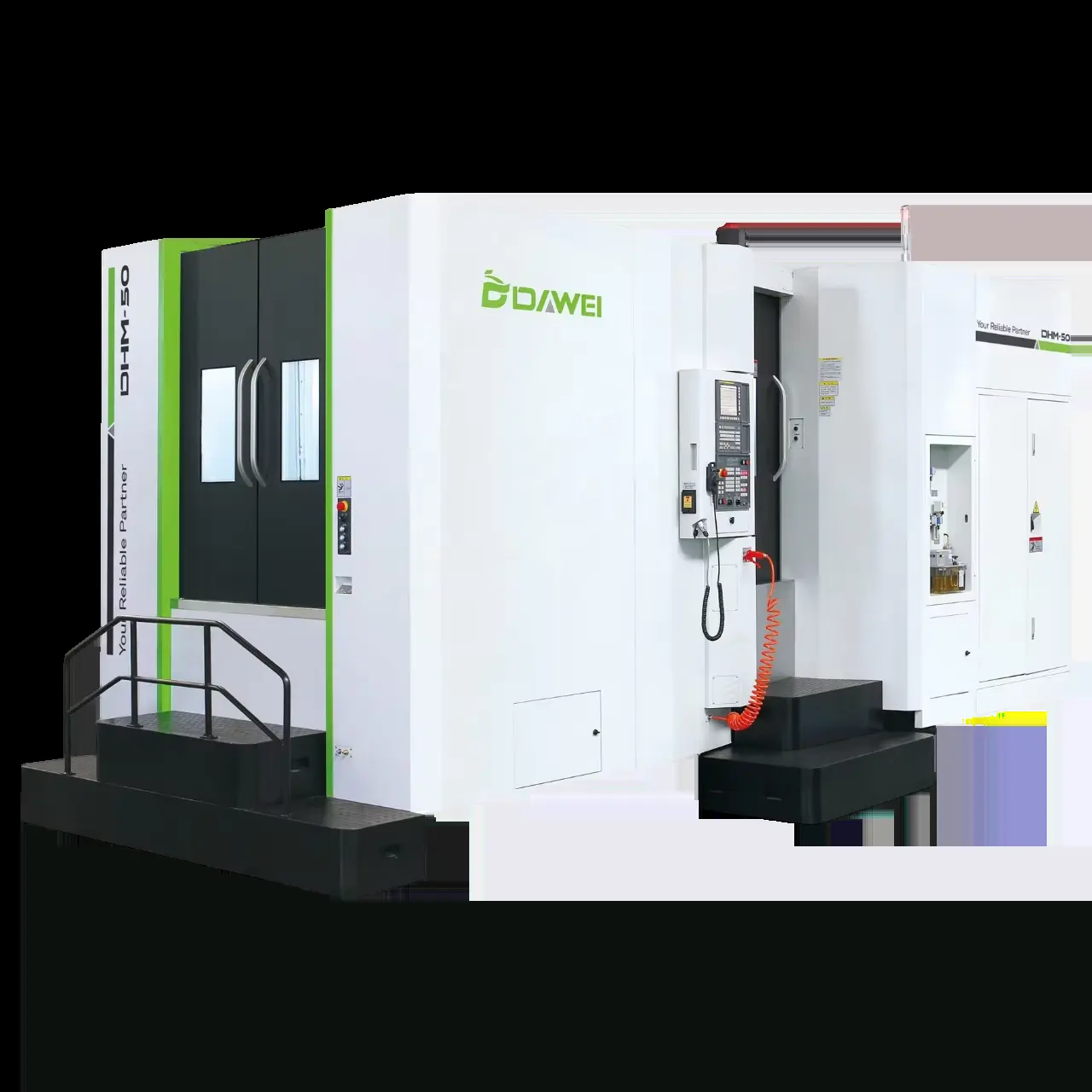

Горизонтальный обрабатывающий центр DHM50D с ЧПУ

Горизонтальный фрезерный станок с ЧПУ DHM50D способен выполнять разнообразные операции, такие как фрезерование, сверление, зенкерование, растачивание, гравировка, а также нарезание резьбы и формирование пазов. Благодаря использованию числового программного управления, эти станки обеспечивают высокую точность и повторяемость обработки, что улучшает производительность и качество работы. Модель DHM – горизонтально-фрезерный станок с ЧПУ, предлагающий разнообразные опции для удовлетворения различных потребностей заказчиком в производстве.

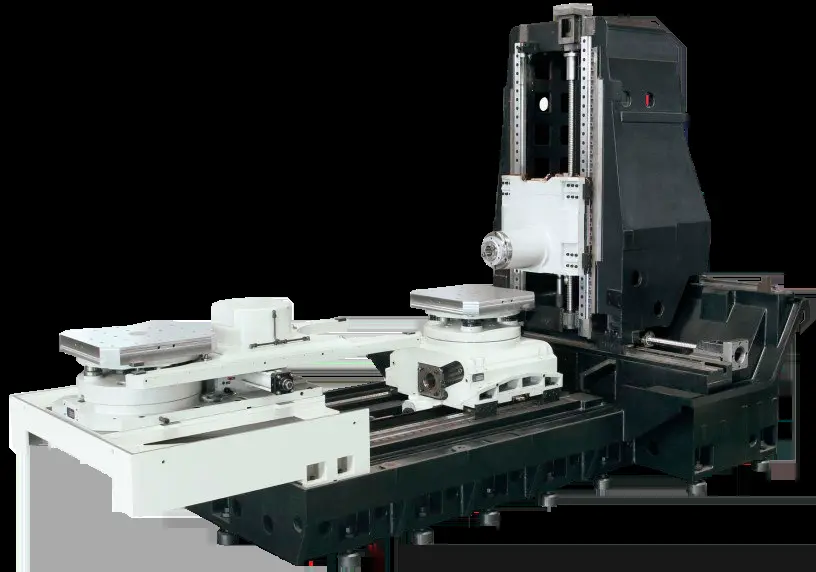

Станина

Станок имеет станину Т-образной формы, на которой размещены все компоненты. Рабочий поворотный стол может перемещаться в горизонтальной плоскости, что позволяет обрабатывать крупногабаритные детали.

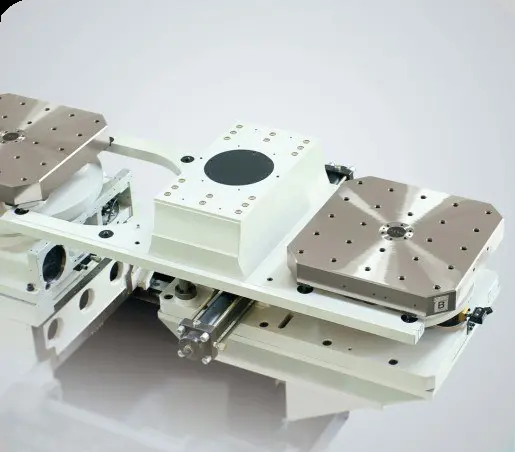

Направляющие и стол

Ось B рабочего стола вращается благодаря серводвигателю Fanuc (Япония) Гидравлическая система зажима гарантирует высокую точность и жесткость. Для максимальной эффективности на центре установлена 2х-паллетная система, которая минимизирует вспомогательное время и позволяет интегрировать станок в гибкие производственные линии.

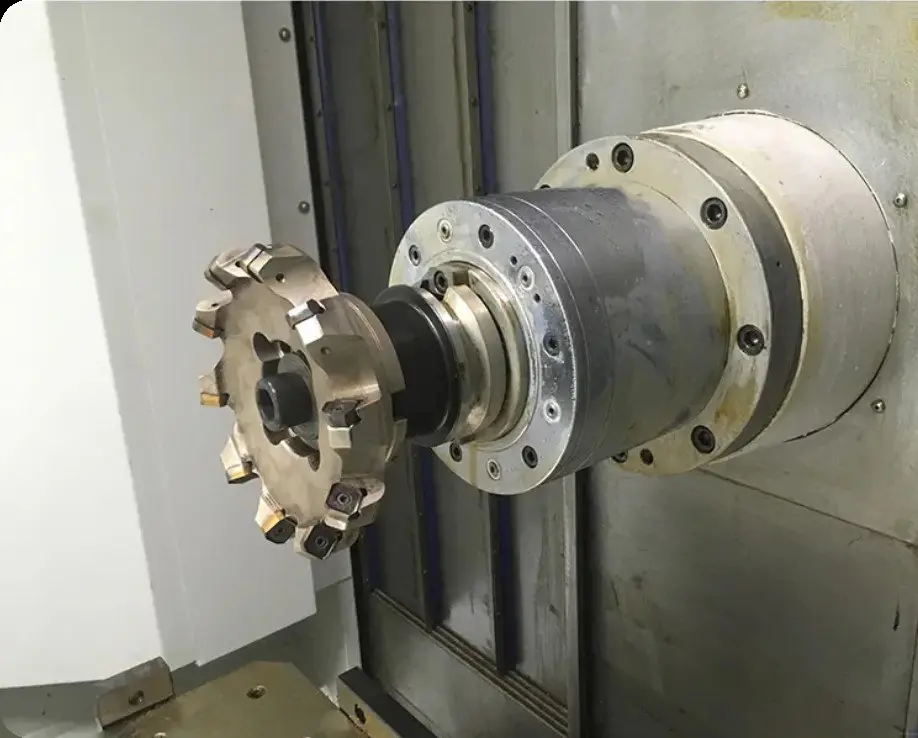

Шпиндельный узел

Шпиндель станка способен вращаться с высокой скоростью и большим крутящим моментом, обеспечивая высокую производительность.

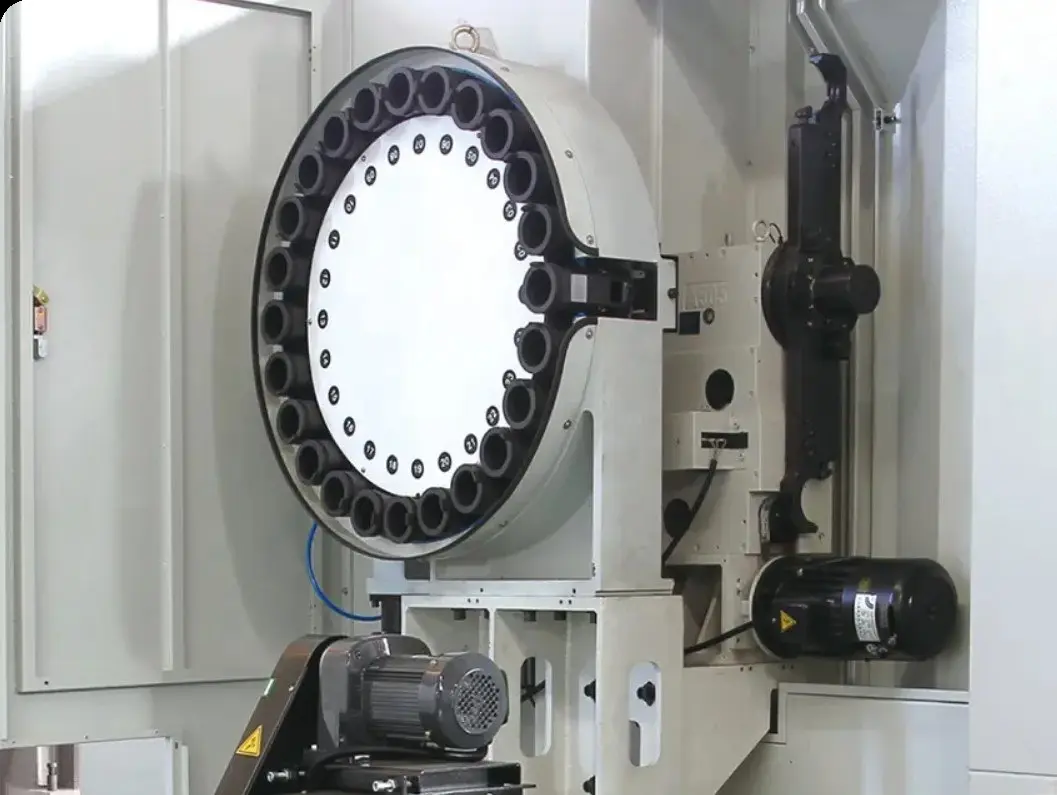

Магазин инструмента

Устройство автоматической смены инструмента включает в себя инструментальный магазин и кронштейны для смены инструмента. Устройство автоматической смены инструмента устанавливается отдельно от станка, чтобы предотвратить вибрации и обеспечить точность работы станка. Инструмент выбирается помощью метода фиксированного адреса по кратчайшему пути.

Параметры рабочего стола

Габариты стола- 500х500мм Максимальная нагрузка на стол- 500кг Расстояние от оси шпинделя до рабочей поверхности- 50-800мм Расстояние от торца шпинделя до центра рабочего стола- 135-900мм Дискретность рабочего стола- 0,001° (опц.: 1°)град Точность индексации- 10” с Повторяемость индексации- ±3” с Количество паллет- 2шт

Цена и комплектация

1 Горизонтальный обрабатывающий центр DHM50D: 2 Система ЧПУ Fanuc 0i MF 3 Автоматическая система смазки 4 Подача СОЖ через инструмент 5 Трехцветная сигнальная лампа 6 Система продувки главного вала 7 Система удаления стружки (конвейер + тележка) 8 Освещение 9 Сертификат соответствия 10 Инструкция по эксплуатации 11 Руководство по эксплуатации электрооборудования 12 Руководство по работе с ЧПУ 13 Датчик привязки инструмента Renishaw TS27R 14 Прибор для измерения деталей Renishaw OMP60 15 Система охлаждения электрического шкафа 16 Вертикально-горизонтальное приспособление для установки оправок BT-50-TL 17 Гаечный ключ для цанговых патронов ER32 18 Оправки BT50-ER32-150 5 шт 1 шт 19 Тиски станочные прецизионные GT175B 175x300 20 Набор цанг ER 32 21 Набор прижимов со шпильками M16: шпилька резьбовая - 24 шт. (6 комп. по 4 шт.: 75/100/125/150/175/200 мм) Гайка короткая - 6 шт. Гайка длинная - 4 шт. Сухарь пазовый - 6 шт. Прижим - 6 шт. (3 комп. по 2 шт.) Опора - 12 шт. (3 комп. по 4 шт.) Транспортировочный кейс - 1 шт.

• Доставка до склада получателя
• Пусконаладочные работы
• Инструктаж операторов станков с ЧПУ
• Инструктаж работников, обслуживающих оборудование

Общая стоимость комплекса: 12 892 044 руб. (включая НДС 22%)
