Токарно-фрезерный обрабатывающий центр QT45LMSY-500

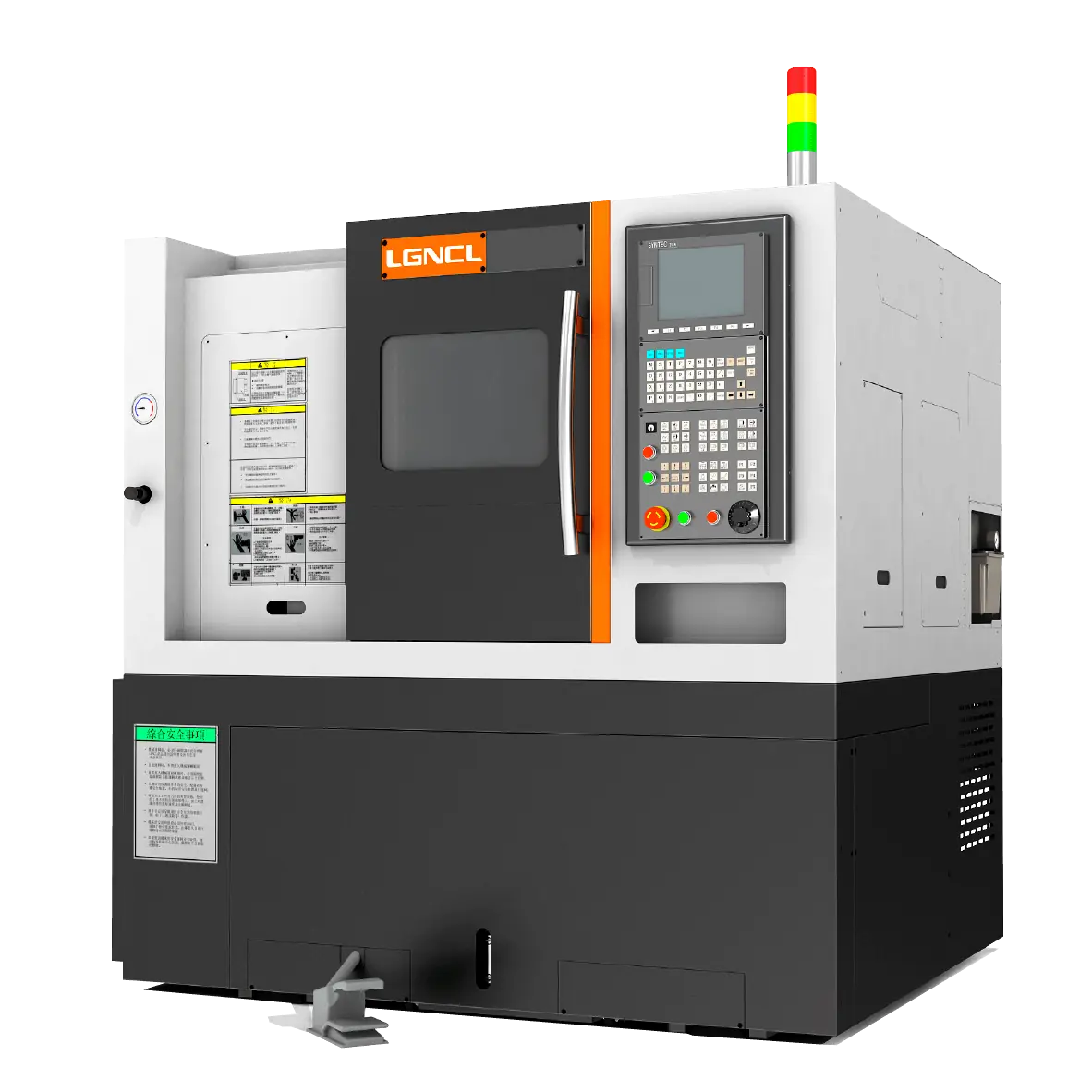

Токарный центр QT45LMSY-500 - это высокоточный, высокоскоростной станок. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм и может выполнять такие операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб, фрезерование пазов, сверление отверстий и других. Данный станок отличается горизонтально установленными линейными направляющими по оси Z с равномерным распределением веса суппорта и силы резания между четырьмя танкетками, что снижает износ опорных подшипников и продлевает срок службы линейных направляющих. Расположение направляющих на разных уровнях повышает жесткость станины, минимизирует вибрации при обработке и обеспечивает высокую точность изготовления деталей. QT45LMSY-500 идеально подходит для изготовления деталей высокой точности, особенно в серийном производстве. Противошпиндель и ось Y делают его универсальным инструментом, способным выполнять широкий спектр задач за минимальное время и с высокой эффективностью. :contentReference[oaicite:0]{index=0}

Конструкция станка

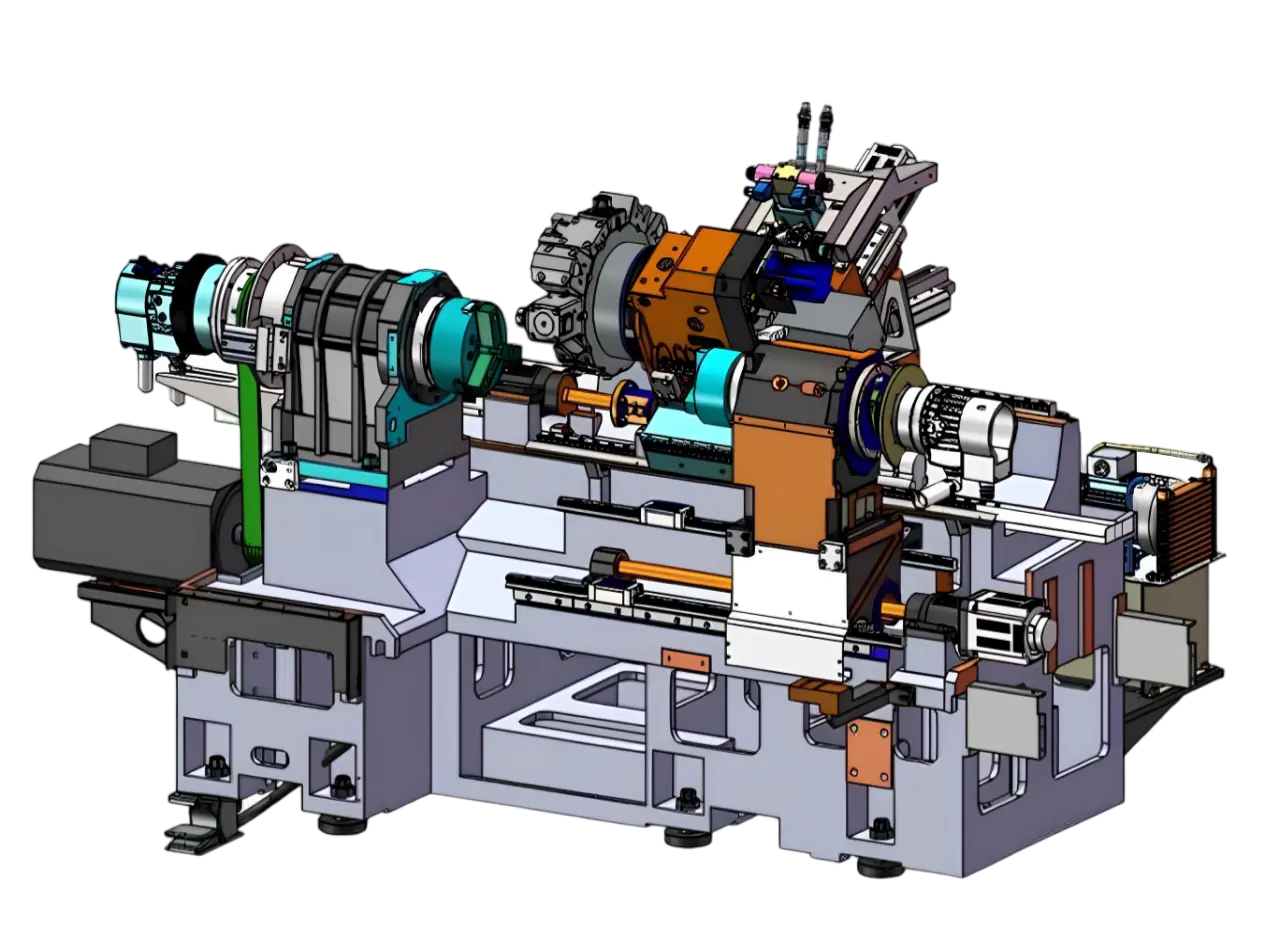

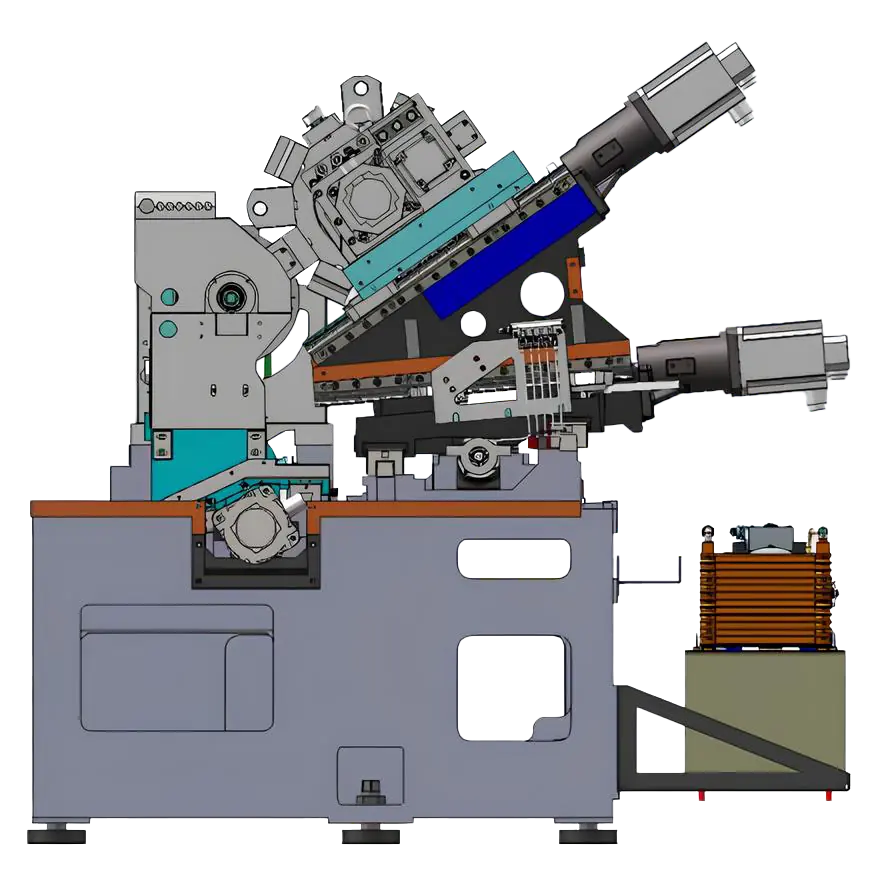

Станок имеет прочную чугунную станину, обеспечивающую высокую жёсткость и устойчивость к вибрациям. Конструкция станины выполнена в коробчатой форме с наклоном 30°, что увеличивает её прочность и стабильность во время обработки. Такой конструктивный подход снижает уровень деформаций и обеспечивает высокую точность при выполнении операций. Движение по осям X, Y и Z осуществляется с использованием роликовых направляющих, что позволяет снизить трение и повысить скорость и точность перемещений. Ось Y расположена под углом 30° к оси X, что делает её более жёсткой и точной, что особенно важно при выполнении сложных фрезерных и токарных операций. Диапазон перемещения по оси Y составляет ±40 мм, а перемещение по осям C1 и C2 достигает ±360°, что обеспечивает гибкость обработки и возможность работы с заготовками сложной формы. Противошпиндель является ключевым узлом станка, обеспечивающим возможность обработки детали с двух сторон без необходимости её повторной установки. Он оснащён независимым приводом и системой управления, что позволяет синхронизировать операции между основным и противошпинделем. Противошпиндель идеально подходит для выполнения операций, таких как фрезерование, сверление и обработка торцов. Его использование не только ускоряет процесс, но и повышает точность, устраняя ошибки, связанные с повторным закреплением детали. Станок оснащён мотор-шпинделем с системой охлаждения, что предотвращает перегрев и увеличивает срок службы инструмента. Для установки патрона предусмотрен фланец шпинделя (7:20), а зажим и разжим патрона осуществляется механизированной системой, что ускоряет процесс смены заготовок. Биение торца шпинделя составляет всего 0,001 мм, что гарантирует высокую точность обработки. Приводы осей работают на основе прямых серводвигателей, которые непосредственно соединены с шарико-винтовыми передачами. Это обеспечивает плавность движения, отсутствие люфтов и высокую точность позиционирования. Система индексирования оси C1 также имеет точность 0,001°, что позволяет выполнять сложные операции с высокой степенью прецизионности.

Револьверная головка

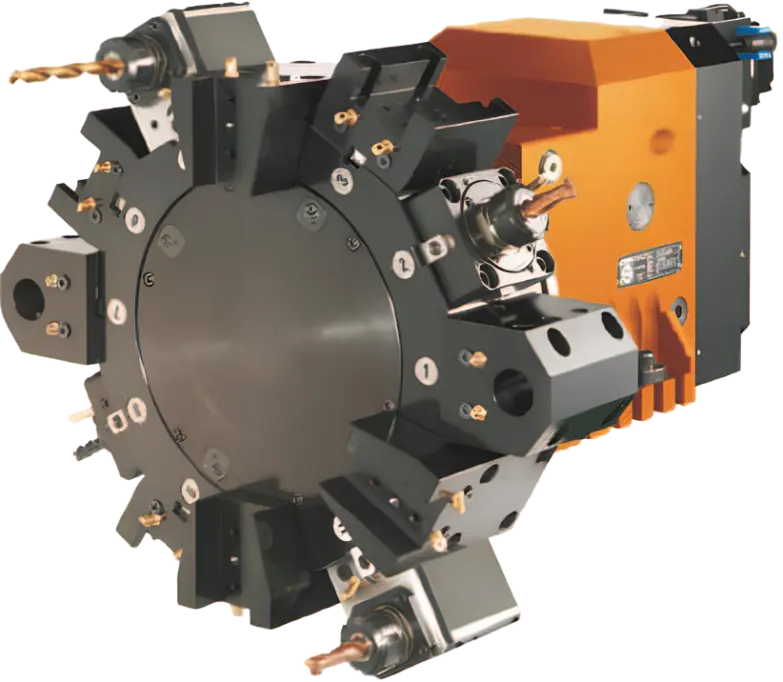

Револьверная головка BMT45 представляет собой высокотехнологичный узел, обеспечивающий стабильную и точную работу при выполнении токарных и фрезерных операций. Данный тип револьверной головки разработан для станков с приводными инструментами, что значительно расширяет технологические возможности обработки. Конструкция BMT45 (Base Mounted Turret) обеспечивает повышенную жёсткость и точность за счёт интегрированного крепления инструментальных блоков непосредственно к корпусу головки. Это минимизирует вибрации и повышает качество обработки при выполнении фрезерных операций и сверления. Использование такой револьверной головки особенно важно для станков, оснащённых осью Y, так как позволяет эффективно обрабатывать сложные контуры и выполнять торцевое фрезерование. Приводные инструменты в BMT45 позволяют выполнять комплексные операции без необходимости перемещения заготовки между разными станками. Высокая скорость вращения приводных инструментов и мощная система зажима обеспечивают надёжную фиксацию инструмента, снижая износ и повышая производительность. Система автоматического позиционирования и быстрой смены инструмента ускоряет процесс обработки и снижает время простоя оборудования. Благодаря высокой жёсткости конструкции, продуманной компоновке и возможностям интеграции с системой ЧПУ FANUC 0i-TF, револьверная головка BMT45 в составе QT45LMSY-500 является идеальным решением для производства деталей сложной геометрии с высокой степенью точности. Она позволяет значительно повысить производительность, сократить затраты на вспомогательные операции и обеспечить высокое качество обработки деталей.

Система ЧПУ Fanuc i0 TF

Система числового программного управления (ЧПУ) FANUC Series 0i-TF предназначена для токарных станков и обеспечивает высокую точность и эффективность обработки. Основные характеристики FANUC Series 0i-TF: Поддерживает до 12 осей в однопутевой системе и до 18 осей в двухпутевой системе, что позволяет эффективно управлять сложными токарными операциями. Обновленный дизайн экрана и улучшенная операбельность обеспечивают интуитивно понятное управление и настройку станка. Включает функции для точной обработки поверхности и сокращения времени цикла, такие как Fine Surface Technology и Fast Cycle-time Technology. Возможность создания пользовательских экранов и функций с помощью инструментов FANUC PICTURE и C Language Executor, что позволяет адаптировать систему под специфические требования производства. Разработана с учетом снижения энергопотребления, что способствует уменьшению эксплуатационных расходов и поддержке экологических инициатив.

Параметры обработки

Максимальный устанавливаемый диаметр, мм 450
Максимальный диаметр обработки, мм 260
Максимальная длина обработки, мм 320

Ход

Перемещение по оси X, мм 175
Перемещение по оси Z1, мм 410
Перемещение по оси Z2, мм 410
Перемещение по оси Y, мм ±40
Быстрое перемещение по осям X/Z/Y, м/мин 20/24/12

Шпиндель

Диаметр отверстия шпинделя, мм 62
Максимальный диаметр прутка, мм 51
Конус шпинделя А2-6
Макс. скорость вращения шпинделя, об/мин 4500
Диаметр патрона, дюйм 8”

Противошпиндель

Диаметр отверстия шпинделя, мм 49
Максимальный диаметр прутка, мм 35
Конус шпинделя А2-5
Макс. скорость вращения шпинделя, об/мин 5000
Диаметр патрона, дюйм 6”

Цены и комплектация

1 Токарный обрабатывающий центр QT45LMSY-500:
2 Система ЧПУ FANUC 0i-TF
3 Держатель для расточного инструмента
4 Держатель для торцевого инструмента
5 Автоматическая система смазки
6 Мягкие кулачки
7 Педаль зажима патрона
8 Ящик с инструментами
9 Освещение рабочей зоны
10 Трехцветный сигнальный индикатор
11 Кабинетная защита
12 Упаковочный лист

Общая стоимость комплекса: 5 689 050 руб. (включая НДС 22%)
