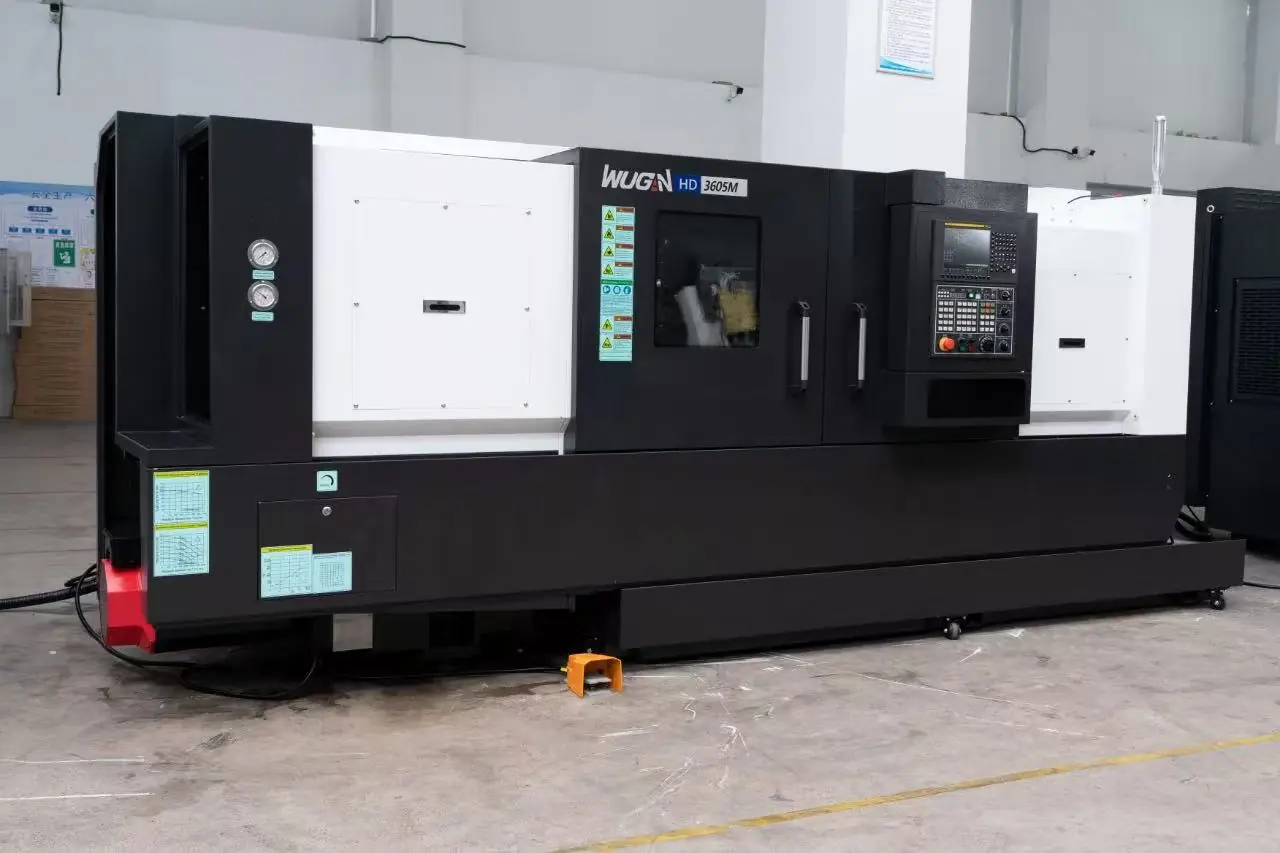

Горизонтальный токарный обрабатывающий центр HD3605M

Токарный станок HD3605M - это мощный обрабатывающий центр с высокой жесткостью конструкции, предназначенный для обработки сложных деталей в серийном производстве. Он оснащён массивной станиной, которая обеспечивает стабильность при работе с заготовками большого диаметра и длины. Продуманная система направляющих и усиленная конструкция узлов минимизируют вибрации, что положительно влияет на качество обработки и увеличивает срок службы инструмента. Основными функциями HD3605M являются токарная обработка, нарезание резьбы, растачивание, сверление и фрезерование. Наличие приводного инструмента позволяет выполнять сложные комбинированные операции без необходимости перемещения заготовки между разными станками. Это сокращает производственные циклы и повышает точность изготовления деталей. Высокая жесткость конструкции и точность позиционирования обеспечивают минимальные допуски при обработке, что особенно важно в производстве ответственных деталей.

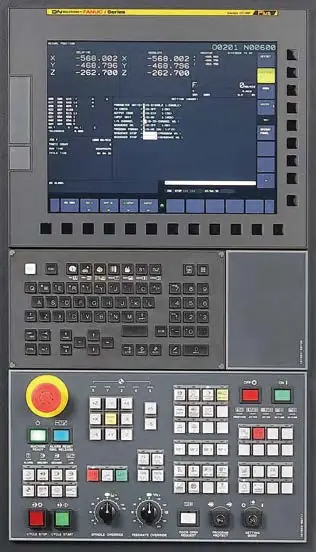

Система ЧПУ Fanuc i0 TF

Система числового программного управления (ЧПУ) FANUC Series 0i-TF предназначена для токарных станков и обеспечивает высокую точность и эффективность обработки. Основные характеристики FANUC Series 0i-TF: Поддерживает до 12 осей в однопутевой системе и до 18 осей в двухпутевой системе, что позволяет эффективно управлять сложными токарными операциями. Обновленный дизайн экрана и улучшенная операбельность обеспечивают интуитивно понятное управление и настройку станка. Включает функции для точной обработки поверхности и сокращения времени цикла, такие как Fine Surface Technology и Fast Cycle-time Technology. Возможность создания пользовательских экранов и функций с помощью инструментов FANUC PICTURE и C Language Executor, что позволяет адаптировать систему под специфические требования производства. Разработана с учетом снижения энергопотребления, что способствует уменьшению эксплуатационных расходов и поддержке экологических инициатив.

Параметры обработки

Диаметр обработки над станиной, мм 940
Максимальный диаметр обработки, мм 520
Максимальная длина обработки, мм 1256
Рабочий диаметр прутка, мм 102

Шпиндель

Максимальная скорость шпинделя, об/мин 2000

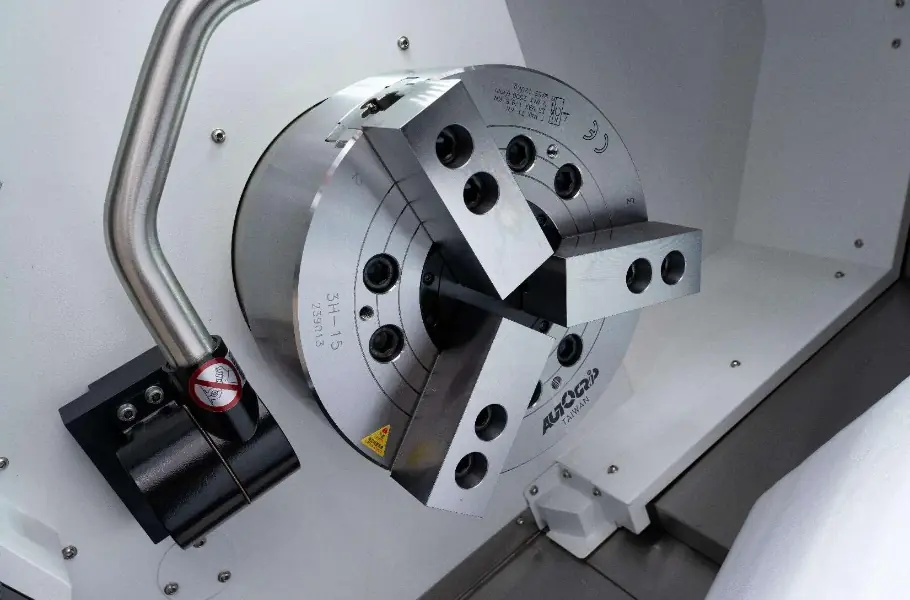

Размер патрона, дюйм 15
Торец шпинделя, ASA A2-11
Сквозное отверстие шпинделя, мм 131

Перемещения по осям

Перемещение по оси X, мм 295
Перемещение по оси Z, мм 1350
Быстрое перемещение по оси X, м/мин 24
Быстрое перемещение по оси Z, м/мин 30

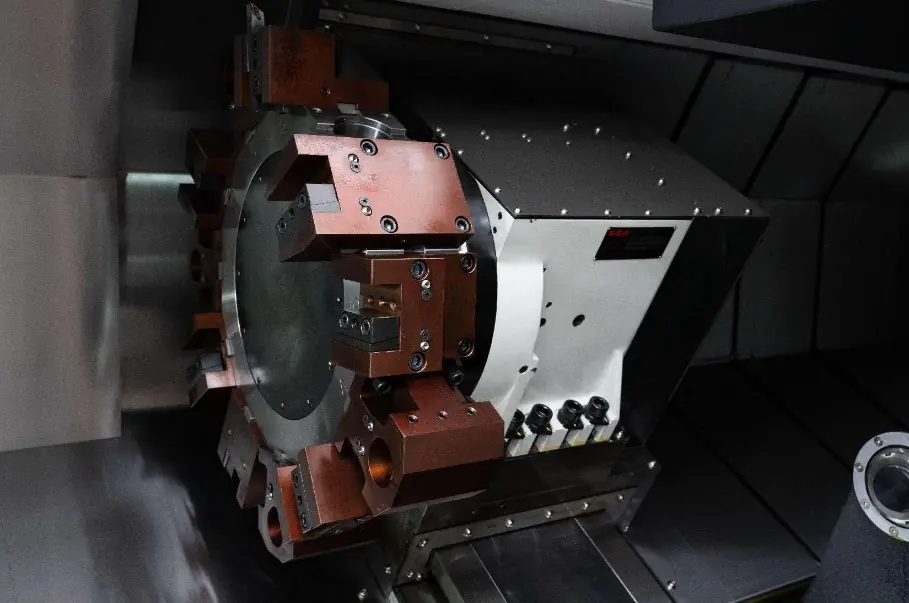

Револьверная головка

Количество позиций инструмента, шт 12
Размер наружного инструмента, мм 32
Размер расточной оправки, мм 50
Время смены инструмента, с 0,2
Макс. скорость вращения инструмента, об/мин 4000

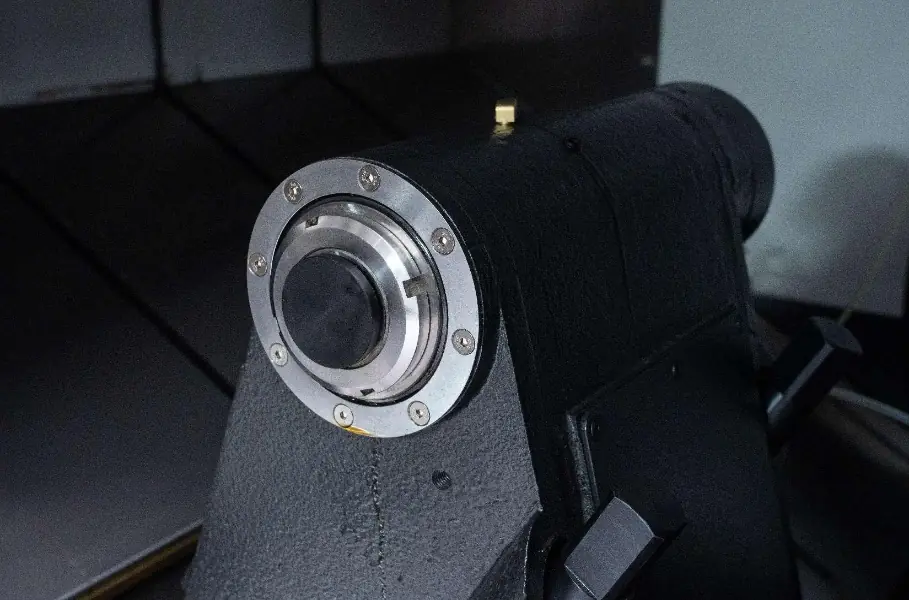

Задняя бабка

Диаметр пиноли, мм 100
Конусность отверстия пиноли MT#5
Ход пиноли, мм 120

Двигатель

Мощность главного двигателя шпинделя, кВт 18,5 / 15
Сервомотор по оси X, кВт 3,9
Сервомотор по оси Z, кВт 3,9

Электропитание

Номинальная мощность, кВА 27,95

Габариты и масса

Габариты (ДхШхВ), мм 4195 х 1978 х 1857
Масса станка, кг 7200

Цены и комплектация

1 Горизонтальный токарный центр HD3605M: 2 Система управления Fanuc 0i TF (панель управления 10,4", тип 3TYPE) 3 Гидравлический патрон 15" 4 Мягкие кулачки 5 Датчики положения (индуктивные) для контроля зажима патрона 6 Центр с приводом (живой центр) 7 Стандартные державки для инструмента 8 Гидравлический агрегат 9 Система подачи СОЖ (система охлаждения) 10 Система подачи смазочного масла 11 Защитный кожух от стружки и охлаждающей жидкости

Общая стоимость комплекса: по запросу руб. (включая НДС 22%)
