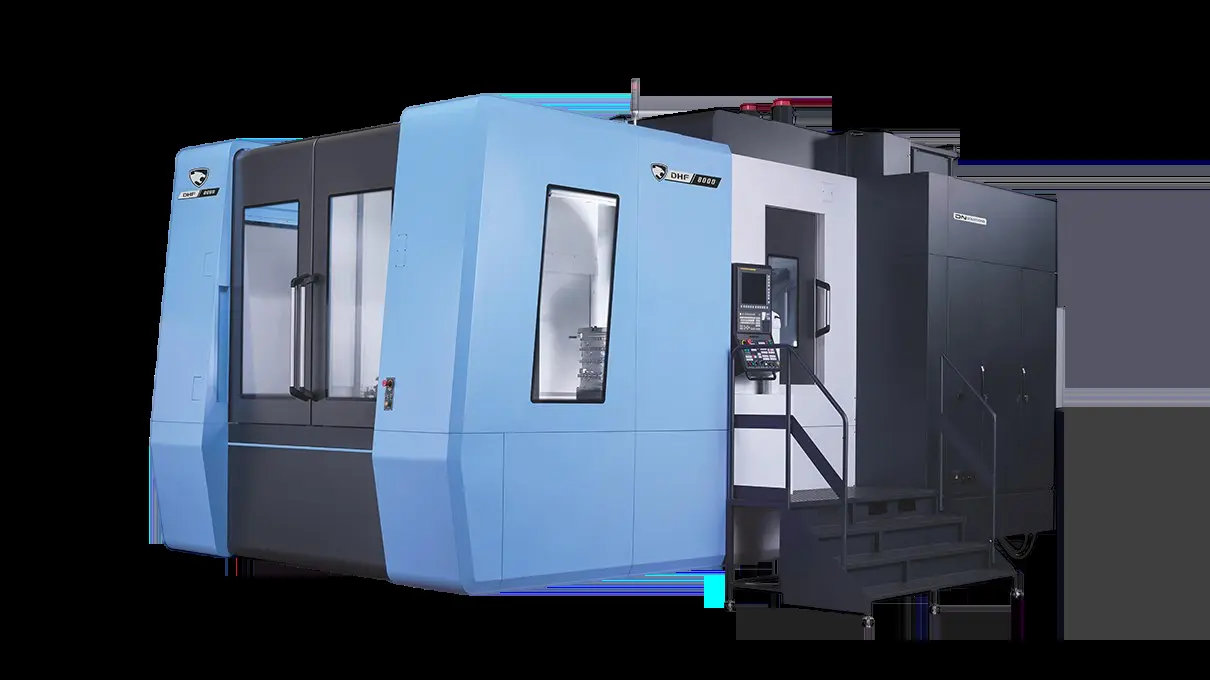

Горизонтальный обрабатывающий центр Doosan DHF 8000

Горизонтальный обрабатывающий центр Doosan DHF 8000 представляет собой высокопроизводительное оборудование, предназначенное для сложной 5-осевой обработки. Этот станок оснащен большим рабочим пространством, позволяющим работать с заготовками диаметром до 1400 мм и высотой до 1400 мм, вес которых может достигать 2000 кг. Система оснащена паллетами размером 800x800 мм, что делает ее подходящей для обработки крупногабаритных деталей. Станок обладает большими ходами по осям: 1450 мм по оси X, 1200 мм по оси Y и 1500 мм по оси Z. Высокая скорость перемещения составляет 40 м/мин по осям X и Y и 50 м/мин по оси Z, что способствует повышению производительности. Важной особенностью является поворотная головка с диапазоном наклона от -100° до +60°, которая обеспечивает полную 5-осевую обработку, позволяя выполнять операции с высокой точностью даже для сложных форм. Для повышения эффективности DHF 8000 оснащен системой охлаждения шпинделя, что минимизирует термические деформации, а также централизованной системой удаления стружки, что упрощает эксплуатацию. Магазин инструмента в стандартной комплектации вмещает 60 позиций, но может быть расширен до 376, что делает возможной обработку сложных серийных партий. Двойные шарико-винтовые пары на осях X и Y обеспечивают повышенную жесткость конструкции, что особенно важно при обработке материалов с высокой плотностью. Станок Doosan DHF 8000 идеально подходит для применения в аэрокосмической, автомобильной и энергетической промышленности, где требуется высокая точность, производительность и надежность.

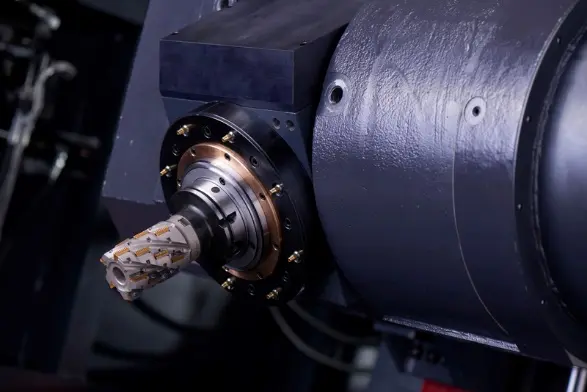

Шпиндель

Шпиндель станка Doosan DHF 8000 обеспечивает скорость до 6000 об/мин с мощностью 35 кВт и крутящим моментом 960 Нм. Это позволяет эффективно обрабатывать широкий спектр материалов, включая титан, инконель и алюминий. Конус шпинделя стандарта ISO #50 или HSK A100 гарантирует надежное крепление инструмента, что особенно важно при работе с высокими нагрузками.

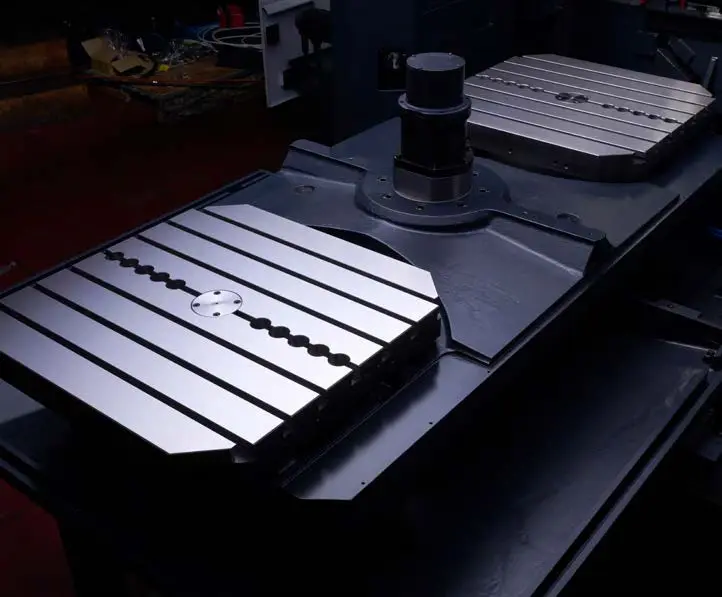

Система смены паллет

Система паллет в обрабатывающем центре Doosan DHF 8000 играет ключевую роль в обеспечении высокой производительности и непрерывности обработки. Станок оснащен паллетами размером 800 x 800 мм, что позволяет работать с крупными и тяжелыми заготовками массой до 2000 кг. Такая система обеспечивает удобство загрузки и выгрузки деталей, минимизируя время простоя и повышая эффективность производства. Особенностью системы паллет DHF 8000 является возможность автоматической смены паллет, что значительно сокращает время, затрачиваемое на подготовку к следующему циклу обработки. Это особенно полезно при серийном производстве, где требуется постоянная смена заготовок. Паллеты фиксируются с высокой точностью, что обеспечивает стабильность положения детали во время обработки и исключает необходимость дополнительной калибровки после смены. Для повышения производительности система может быть интегрирована с паллетными пулами или линиями автоматизации. Это позволяет организовать гибкое производство с возможностью одновременной загрузки нескольких заготовок, их последовательной обработки и подготовки новых деталей, пока станок работает.

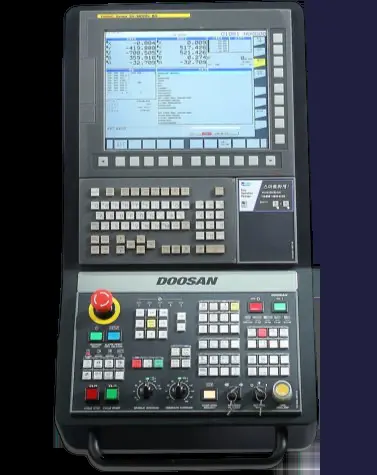

Система ЧПУ FANUC 31i PLUS

Система ЧПУ FANUC 31i PLUS - это высокотехнологичная платформа для управления сложными станками, включая 5-осевые и многозадачные обрабатывающие центры.

Многоканальность: поддерживает до 10 каналов.
Высокая скорость обработки: до 0,4 мкс.
Nano Smoothing и AI Contour Control.
Поддержка Ethernet и Profinet.
Память до 2 ГБ.
15-дюймовый сенсорный экран.

Цена и комплектация

1 Горизонтальный обрабатывающий центр DHF 8000: 2 Система ЧПУ FANUC 31i
3 Трехцветный сигнальный индикатор
4 Система смыва стружки из зоны обработки
5 Комплект выравнивающих опор
6 Руководство по работе и обслуживанию станка
7 Терморегулятор шпинделя
8 Освещение рабочей зоны
9 Стол наклонно-поворотный 1250 мм
10 Шпиндель для токарной обработки
11 Устройство автоматической смазки
12 Комплект инструмента для сборки и обслуживания
13 Гидростанция
14 Блок подготовки воздуха
15 Ленточный конвейер и бак для стружки
16 Кабинетная защита
17 Кондиционер электрошкафа
18 Выносной пульт управления
19 Сепаратор СОЖ
20 Скиммер
21 Ленточный фильтр 35 мкм
22 Фильтр 1 мкм
23 Термостабилизатор СОЖ
24 Система смыва стружки
25 Иллюминатор
26 Угловая фрезерная головка
27 Комплект анкерного материала
28 Пневмопистолет
29 Комплект инструментов на 1 год
30 Комплект жидкостей на 1 год

• Доставка до склада получателя
• Пусконаладочные работы
• Инструктаж операторов
• Инструктаж обслуживающего персонала

Общая стоимость комплекса: 79 579 920 руб. (включая НДС 22%)
