Вертикальный обрабатывающий центр VMC855

Описание

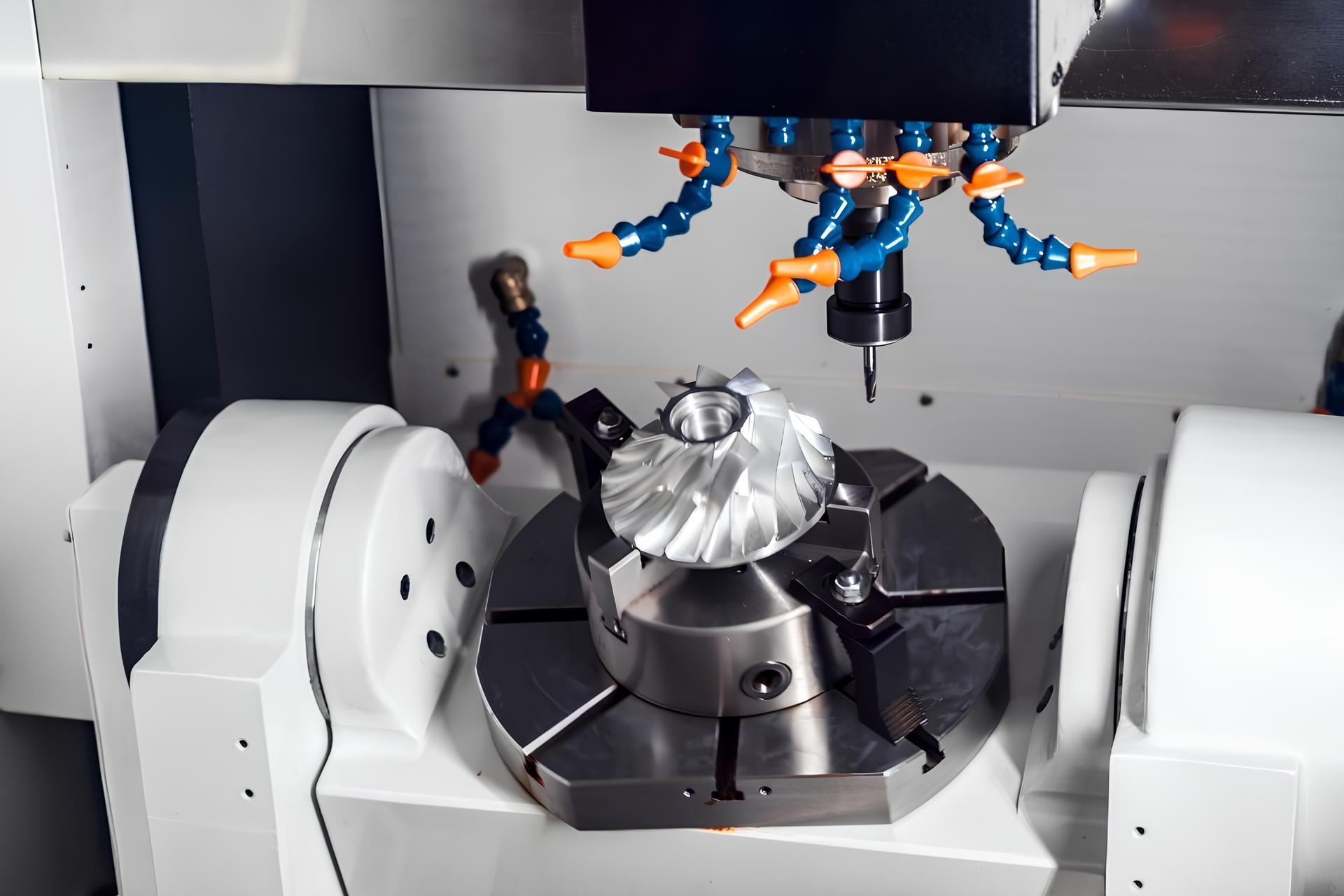

Вертикальный фрезерный обрабатывающий центр VMС 855 предназначен для высокоточной обработки материалов из стали, чугуна, цветных металлов и сплавов, для производства деталей и узлов в автомобильной, аэрокосмической, приборостроительной промышленности и машиностроении, а также для изготовления высококачественных штампов и пресс-форм. Станок позволяет выполнять фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработку изогнутых и наклонных поверхностей.

Станок VMC855 оснащён высокоскоростным шпинделем и роликовыми линейными направляющими большого диаметра, обеспечивающими длительный срок службы, высокую точность обработки и улучшенное качество поверхности. Контроллер ЧПУ обеспечивает одновременное управление по всем осям и поддерживает контурную обработку.

Технические характеристики

Основные характеристики

• • Размер стола, мм 1000x550
• • Нагрузка на стол, кг 600
• • Размер Т-слотов, мм 5x18x100
• • Расстояние от торца шпинделя до поверхности стола, мм 120-670
• • Расстояние от центра шпинделя до колонны, мм 590

Шпиндель

• • Частота вращения шпинделя, об/мин 10000
• • Тип шпинделя BT40 (150)
• • Мощность шпинделя, кВт 11
• • Привод шпинделя ременной

Перемещения

• • Ход по оси X, мм 800
• • Ход по оси Y, мм 550
• • Ход по оси Z, мм 550

Подачи

• • Быстрые перемещения X/Y/Z, м/мин 48/48/48
• • Рабочая подача, м/мин 1-10
• • Крутящий момент серводвигателей, Нм 22/22/22
• • ШВП, мм 40x16

Инструмент

• • Количество инструментов 24

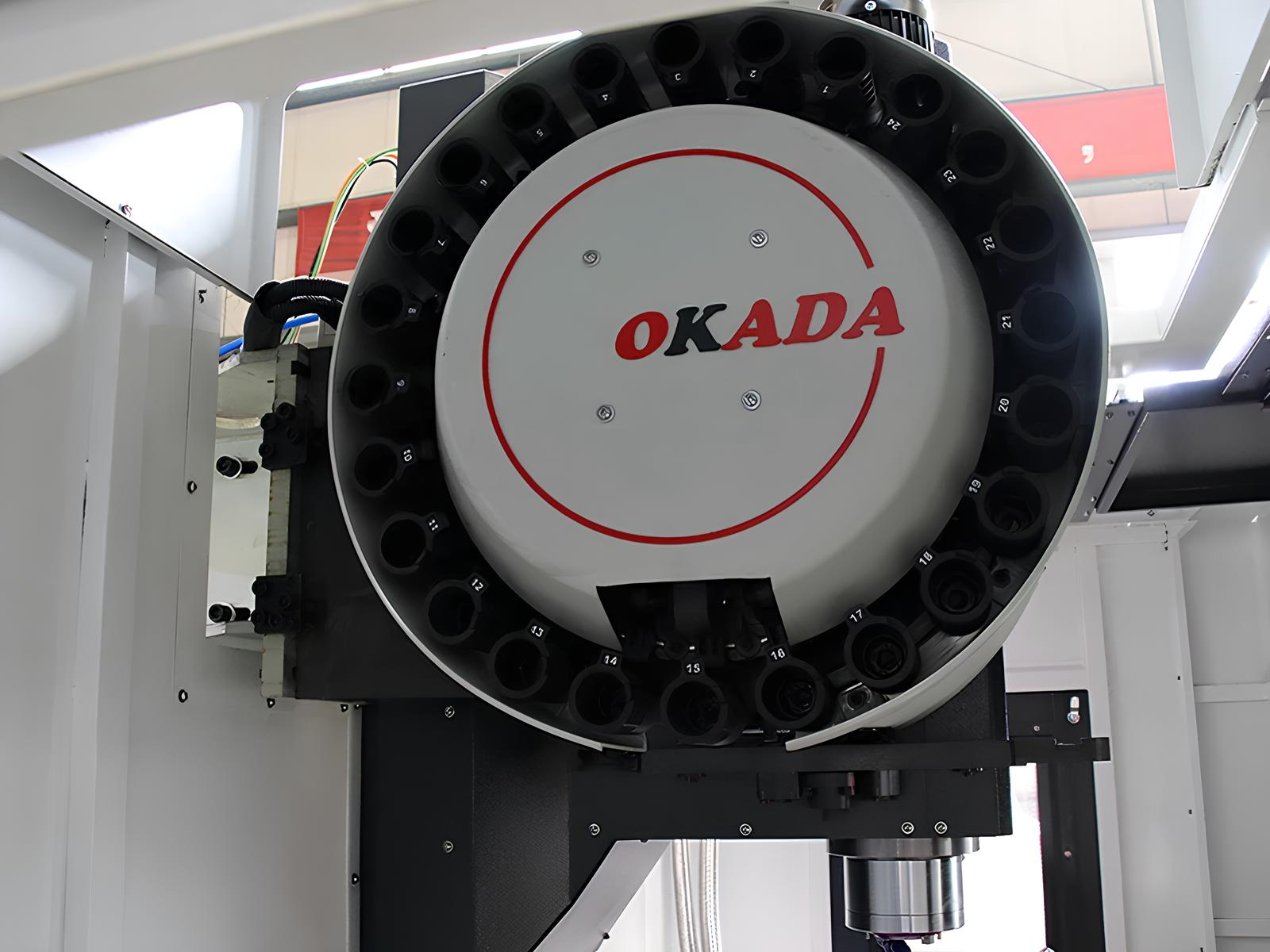

• • Тип магазина Okada / Aimachi
• • Макс. диаметр инструмента, мм 78 (150)
• • Макс. длина инструмента, мм 200
• • Макс. вес инструмента, кг 8
• • Время смены инструмента, сек 2,5

Точность

• • Точность позиционирования, мм ±0,005
• • Повторяемость, мм ±0,003/300
• • Дискретность, мм 0,001

Габариты

• • Размеры, мм 2600x2450x2650
• • Масса, кг 5500

Комплектация

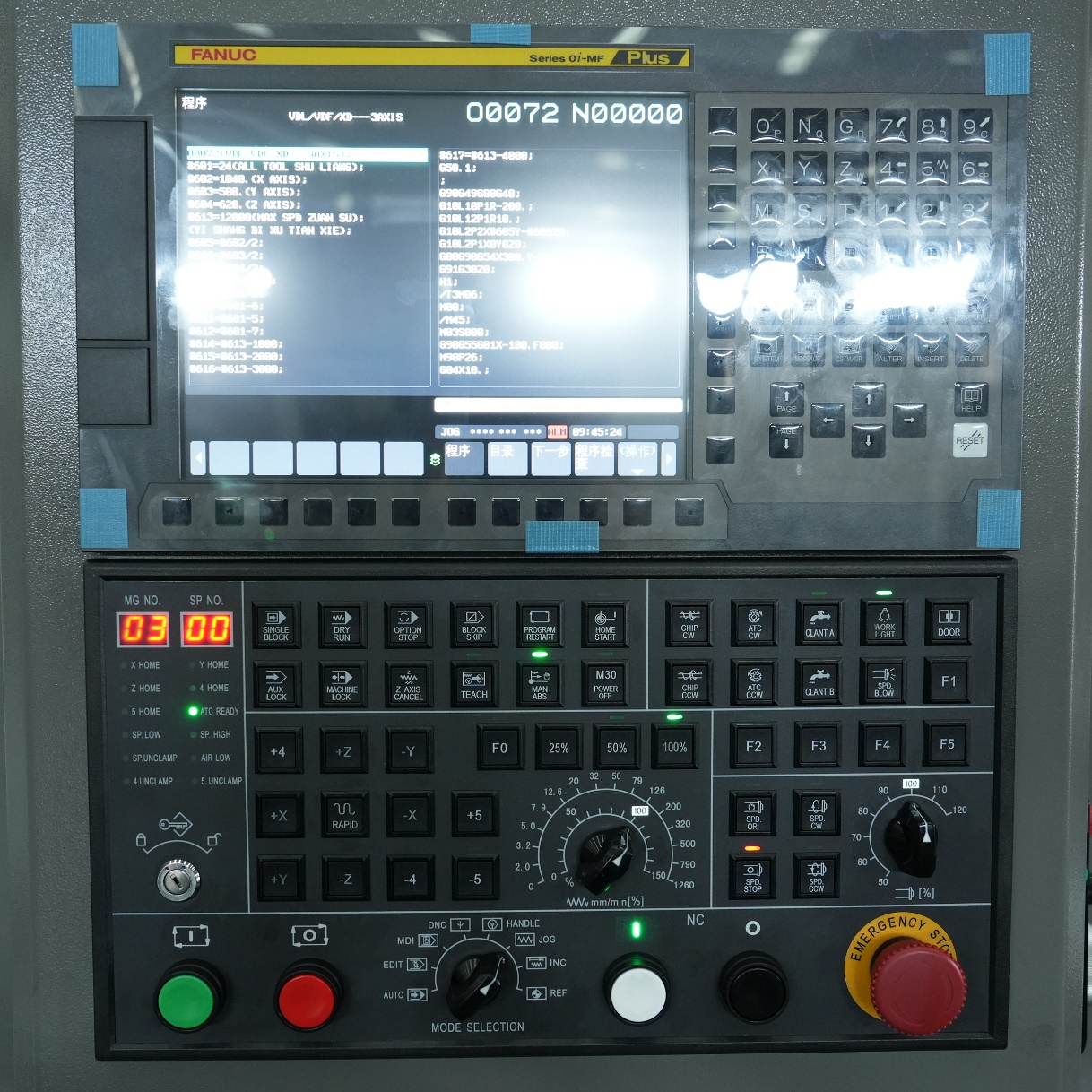

• • Система ЧПУ Fanuc 0i MF+
• • Автоматическая система смазки
• • Пистолет воздуха
• • Пистолет СОЖ
• • Защита шпинделя
• • LED освещение
• • Импульсный генератор
• • Телескопические кожухи
• • Конвейер для удаления стружки

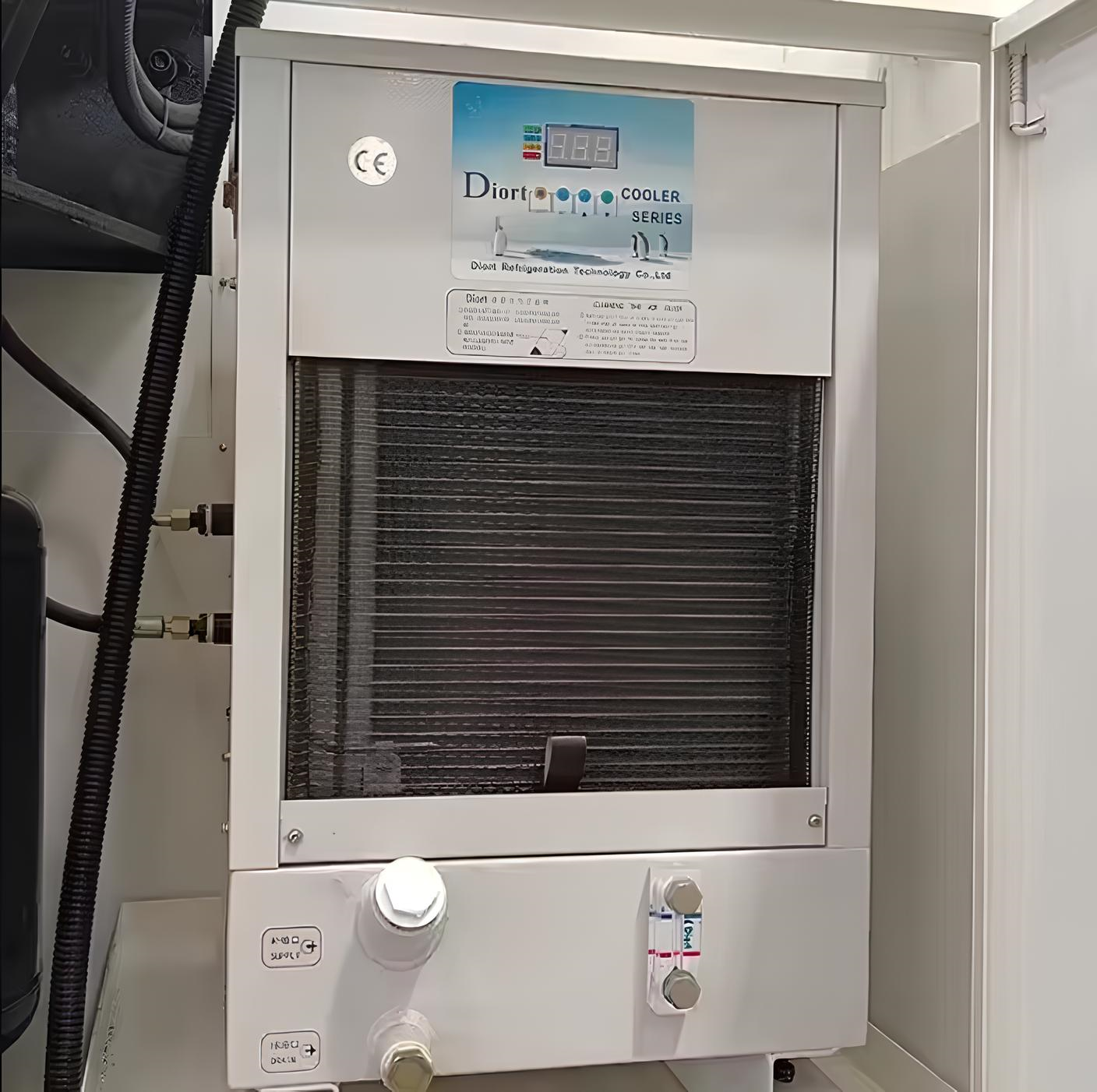

• • Теплообменник шкафа
• • Интерфейс передачи данных

Дополнительные опции

• • Доставка
• • Инструктаж операторов
• • Инструктаж обслуживающего персонала

Общая стоимость: 4 635 750 руб. (включая НДС 22%)
