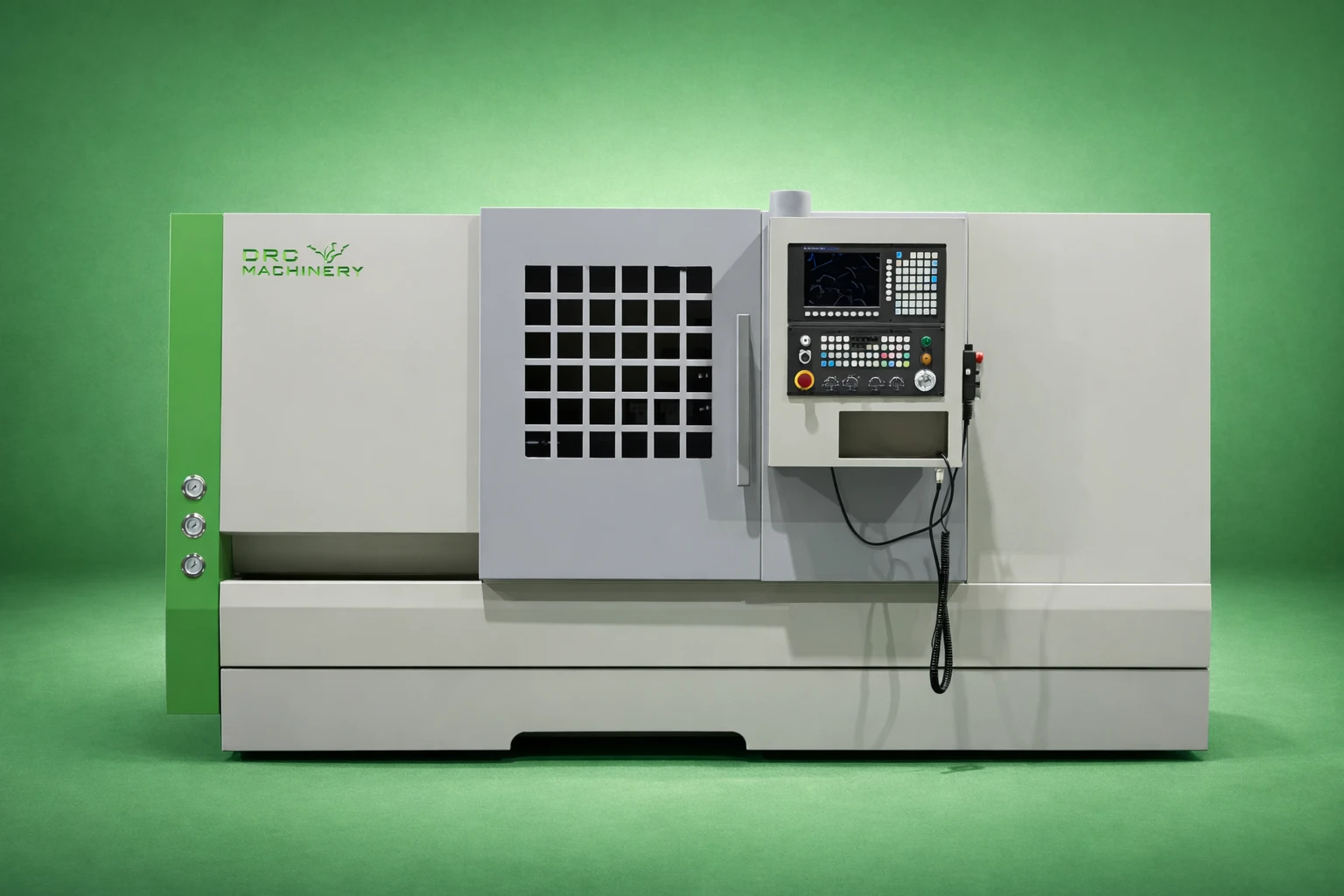

Токарный станок с ЧПУ TCK56A-1000

Описание

Станок модели TCK56M-1000 является полнофункциональным токарным станком повышенной точности с числовым программным управлением, разработанным с использованием современных технологий. Конструкция обеспечивает удобство управления, высокую надежность и простоту обслуживания.

Станок предназначен для выполнения чистовой и получистовой токарной обработки, включая обработку отливок из чугуна. Перемещения по осям выполняются по линейным направляющим качения с высокой жесткостью и устойчивостью к вибрациям, что позволяет выполнять обработку с большим съемом металла. Перед отгрузкой станок проходит лазерную калибровку, проверку системы охлаждения и смазки и испытание непрерывной работой.

Технические характеристики

Зона обработки

• • Макс. диаметр заготовки, мм 560
• • Макс. диаметр обработки, мм 280
• • Макс. диаметр над станиной, мм 350
• • Макс. длина заготовки, мм 1000
• • Угол наклона станины, град 30°

Шпиндель

• • Мощность привода, кВт 11 / 15
• • Тип конца шпинделя A2-6
• • Отверстие шпинделя, мм 65
• • Проходное отверстие, мм 50
• • Частота вращения, об/мин 50-3000

Перемещения

• • Ход X, мм 210
• • Ход Z, мм 1050
• • Быстрые подачи, м/мин 30 / 30

Инструмент

• • Патрон, мм 10"
• • Тип патрона гидравлический
• • Количество инструментов 12
• • Сечение инструмента, мм 25х25
• • Осевой инструмент, мм 20 / 25 / 32 / 40
• • Тип револьверной головы гидравлическая

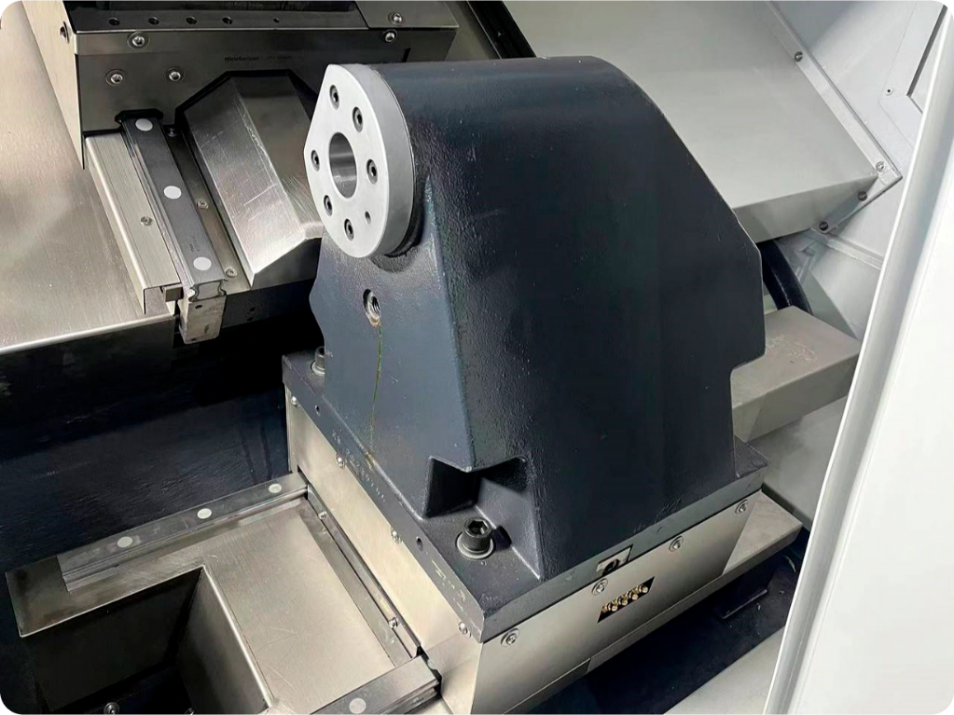

Задняя бабка

• • Ход, мм 900
• • Диаметр пиноли, мм 74
• • Конус МТ5

Точность

• • Позиционирование X, мм ±0,008
• • Позиционирование Z, мм ±0,008
• • Повторяемость X, мм ±0,004
• • Повторяемость Z, мм ±0,004

Основные характеристики

• • Размеры, мм 3570х2000х1900
• • Вес, кг 4500

Комплектация

• • Система ЧПУ GSK 988TA
• • Револьверная голова 12 позиций
• • Отверстие шпинделя 65 мм
• • Переносной пульт управления
• • Интерфейс барфидера
• • Масляный сепаратор
• • Конвейер стружки
• • Освещение
• • Индикатор состояния
• • Виброопоры
• • Комплект инструмента
• • Документация

Дополнительные опции

• • Доставка
• • Инструктаж операторов
• • Инструктаж персонала

Общая стоимость: 6 490 200 руб. (включая НДС 22%)
