Промышленный робот-манипулятор Yaskawa Motoman AR 2010

Шестиосевой сварочный робот Yaskawa Motoman AR 2010 с увеличенным радиусом действия обеспечивает непревзойденную производительность сварки. Идеально подходит для работ с сельскохозяйственной/строительной техникой и автомобильными рамами.

· Полезная нагрузка 12 кг позволяет использовать широкий спектр автоматических горелок и датчиков. · Тонкий и симметричный профиль робота обеспечивает одинаковый доступ горелки с любой стороны, относительно свариваемого изделия, а также позволяет организовывать более плотные роботизированные ячейки. · Продуманный контур обеспечивает легкий доступ к деталям в труднодоступных местах и позволяет избежать возможных проблем с горелкой. · Высокие значения допустимого момента и инерции обеспечивают жесткость запястья и стабильное качество сварки. · Отверстие в руке диаметром 50 мм для шлангов горелки и проводов датчиков уменьшают помехи и износ кабеля. · Минимальный вылет по оси U и внутренняя направляющая по оси S увеличивают срок службы кабелей и обеспечивают максимальный доступ к деталям. · Оптимизированный монтаж подающего устройства на ось снижает помехи от оборудования. · Один пульт обеспечивает управление восемью роботами и несколькими позиционерами. · Точное синхронизированное движение с другими роботами и сервопозиционерами Yaskawa. · Разнообразие самых передовых и эксклюзивных функций программирования максимизируют качество и скорость сварки. · Доступны версии для напольного, настенного, наклонного или потолочного монтажа.

Описание техпроцесса

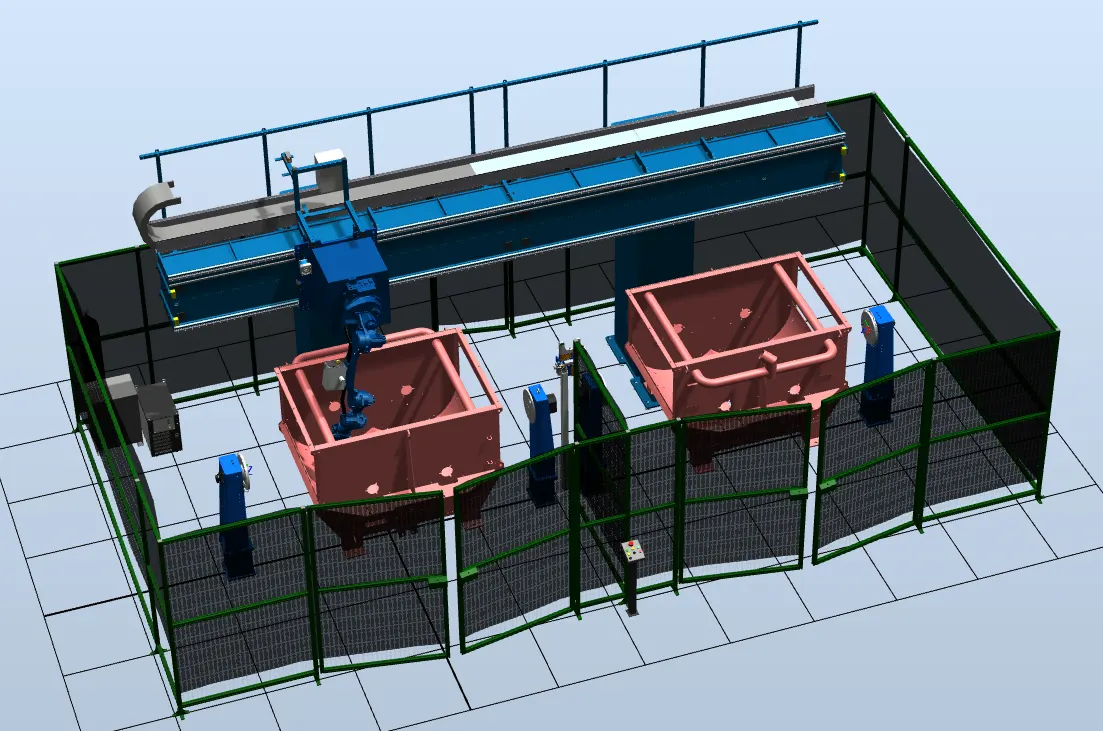

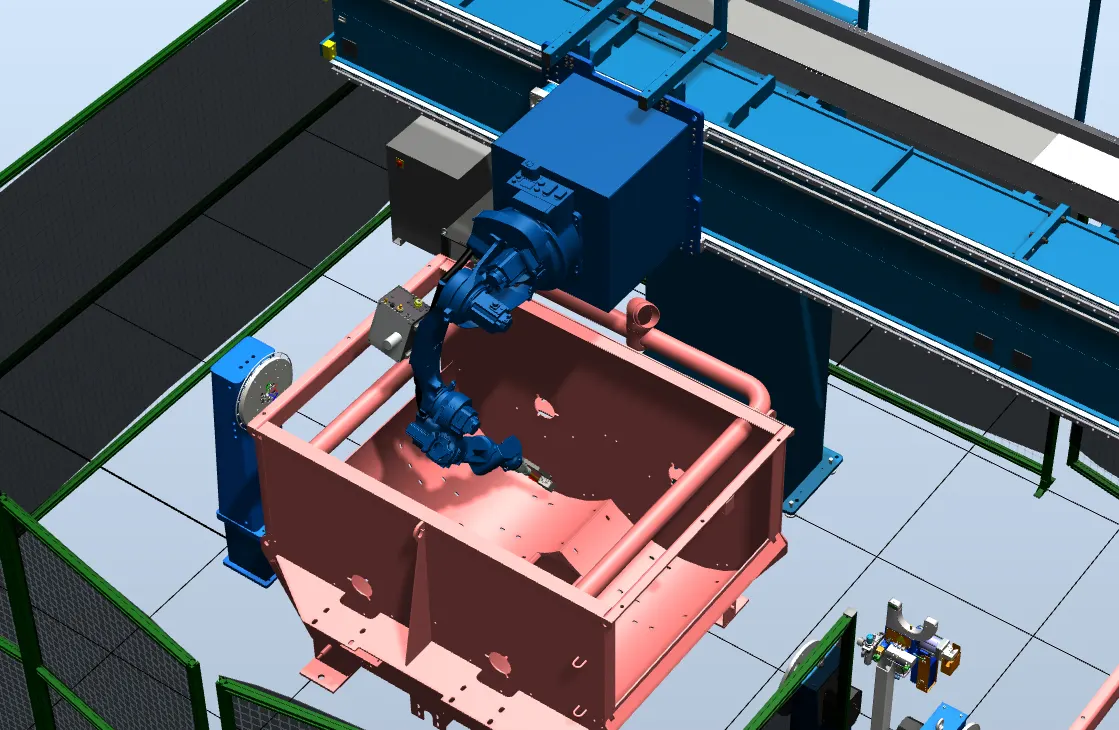

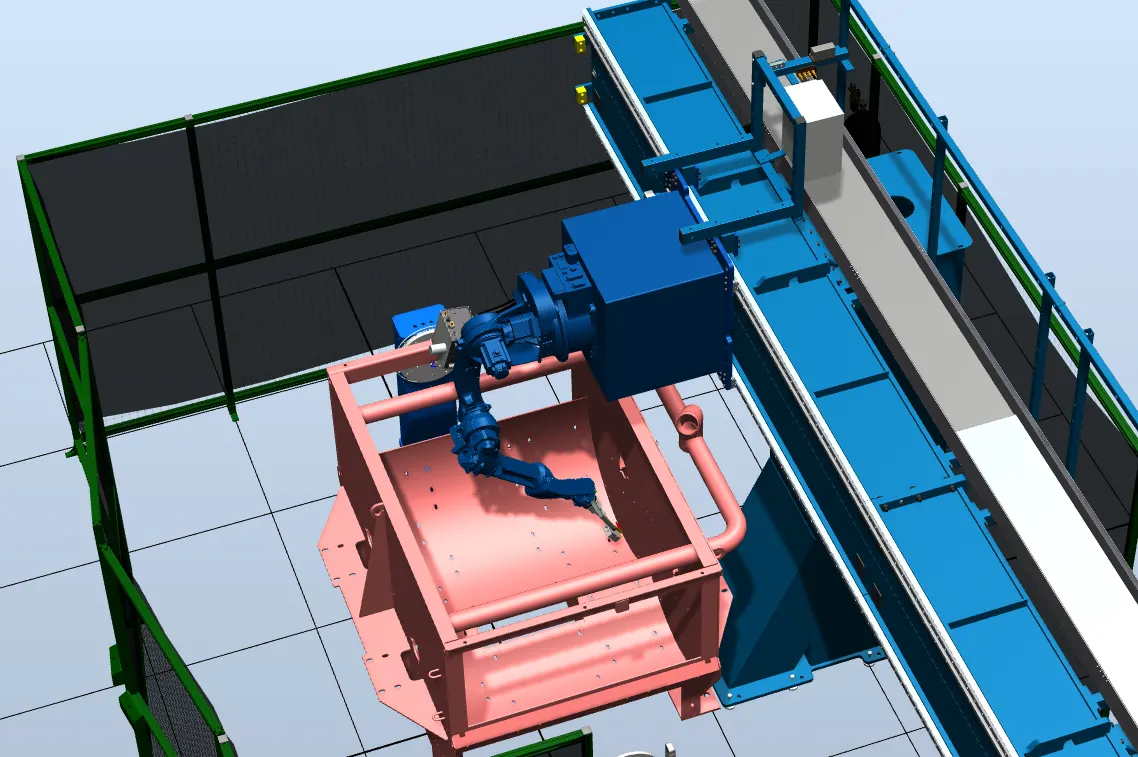

Роботизированный комплекс состоит из двух участков сварки, обслуживаемых роботом на линейной направляющей. Оператор устанавливает заготовку в оснастку на позиционере, после чего выходит наружу участка и запускает управляющую программу. Робот приступает к сварке. В это время оператор может подготовить второй участок. По окончании сварки робот автоматически перемещается ко второму участку, если он подготовлен, а загрузка подтверждена оператором. Между циклами сварки робот использует станцию обслуживания горелки.

Цены и комплектация

1 Промышленный робот Yaskawa Motoman AR 2010
2 Контроллер Yaskawa Motoman YRC 1000
3 Одноосевой портал Yaskawa
4 Одноосевой позиционер Yaskawa Motoman HSB с задней бабкой – 2 комплекта
5 Система лазерного слежения SeamPilot
6 Сварочный источник MEGMEET Artsen PRO
7 Роботизированная сварочная горелка TRM 602 W
8 Датчик столкновений
9 Станция обслуживания горелки SC220ASE
10 Защитные ограждения и сварочные шторы
11 Контур безопасности
12 Обучение персонала
13 Интеграция вышеперечисленного оборудования в единый комплекс, включая все необходимые кабели, шланги, разъемы и кронштейны. Пусконаладочные работы на территории заказчика.

Общая стоимость комплекса: 18 826 560 руб. (включая НДС 22%)
