Промышленный робот манипулятор CRP-RH14-10

Промышленный робот CRP-RH14-10 - роботизированное устройство с рабочей зоной до 1440 миллиметров и грузоподьемностью равной 10 кг. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д. Так же неотъемлемой частью является безопасность. Для этого робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики:

Количество осей: 6
Полезная нагрузка: 10 кг
Повторяемость: ±0,08 мм
Максимальный радиус действия: 1440 мм
Вес робота: 170 кг
Скорость движения:

Ось J1 — 169 °/сек
Ось J2 — 169 °/сек
Ось J3 — 169 °/сек
Ось J4 — 280 °/сек
Ось J5 — 240 °/сек
Ось J6 — 520 °/сек

Диапазон действия

Ось J1 — ±167°
Ось J2 — 0°…175°
Ось J3 — -80…150°
Ось J4 — ±190°
Ось J5 — -105…130°
Ось J6 — ±210°

Одноосевой позиционер WB1L

Позиционер предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке. Технические характеристики:

Грузоподъемность: 1000 кг
Диаметр стола: 600 мм
Угол вращения: ±360 º
Номинальная скорость вращения: 50 º/сек
Повторное позиционирование: ±1.0
Мощность: 1500 ВA

Сварочный источник MEGMEET Artsen PM 500

Инверторный аппарат Artsen PM 500 отвечает всем необходимым современным требованиям для сварочных процессов.

Технические характеристики:

Управление: Цифровое
Питающая сеть: 3×380 В ±25%
Частота сети: 30…80 Гц
Потребляемая мощность: 24 кВт
Диапазон сварочных токов: 30…500 А
Скорость подачи проволоки: 1,4…24 м/мин
Класс защиты: IP23S
Вес: 52 кг

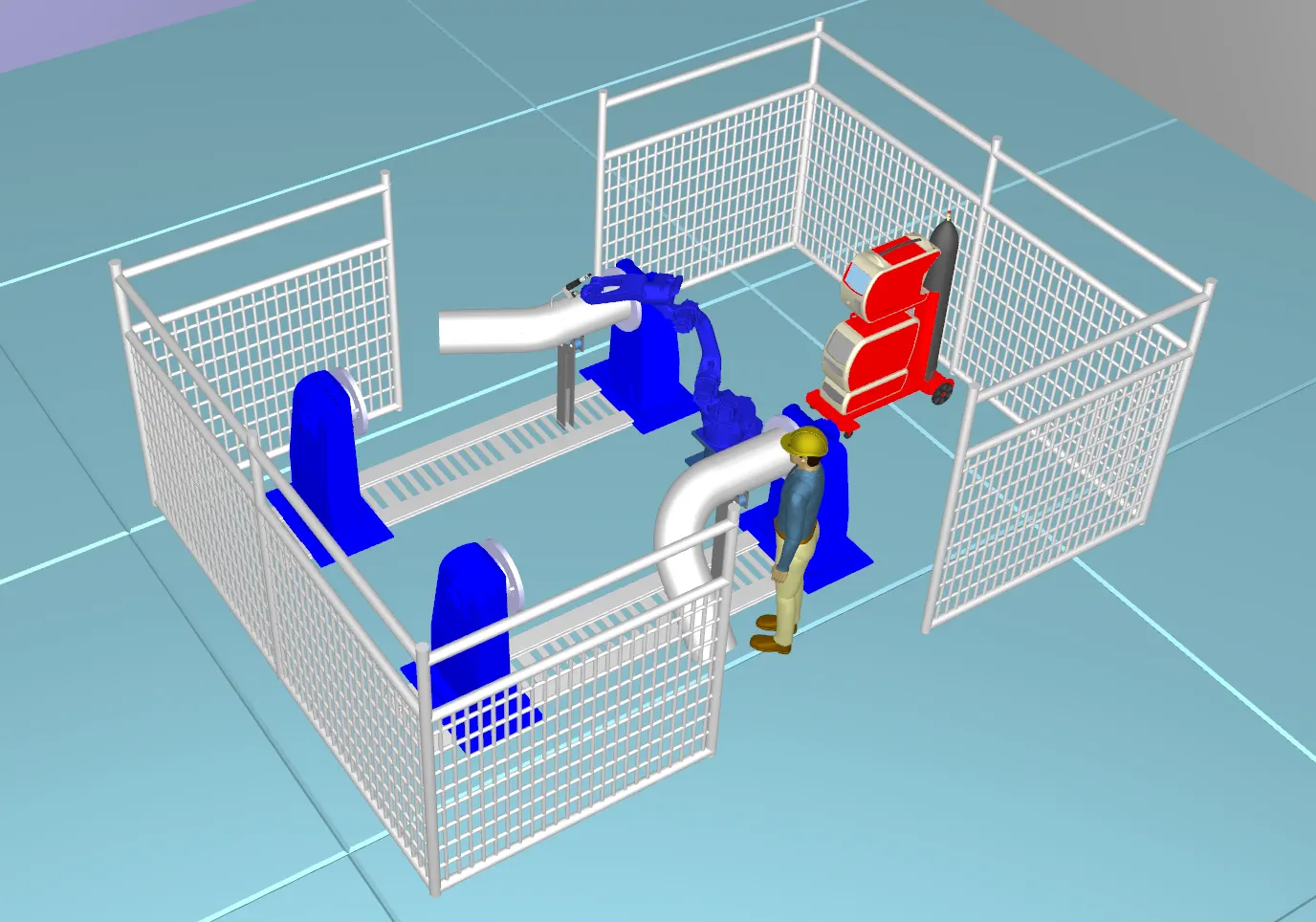

Описание технологического процесса

Участок состоит из двух рабочих зон: зона работы оператора для загрузки деталей или выгрузки готовых изделий, а также зона работы сварочного робота. Оператор устанавливает отвод в оснастку на первом позиционере, запускает программу, далее устанавливает заготовку на второй позиционер. После сварки робот переходит ко второму позиционеру и цикл повторяется. После каждого прохода робот уходит на станцию обслуживания горелки.

Цены и комплектация

1 Промышленный робот CRP-RH14-10
2 Шкаф управления
3 Позиционер WB1L 1000 – 2 шт
4 Сварочный источник MEGMEET Artsen PM 500
5 Рельсовый путь
6 Оснастка
7 Основание
8 Ограждения
9 Интеграция

Общая стоимость комплекса: 6 913 120 руб. (включая НДС 22%)
