Роботы

1. Промышленный робот манипулятор CRP-RA27-50

Промышленный робот CRP-RA27-50 - роботизированное устройство с рабочей зоной до 2680 миллиметров. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 2680 мм, максимальная допустимая нагрузка 50 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д.; Так же неотъемлемой частью является безопасность. Для этого робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики:

Количество осей: 6 Полезная нагрузка: 50 кг Повторяемость: ±0,08 мм Максимальный радиус действия: 2680 мм Вес робота: 705 кг

Скорость движения: Ось J1 — 130 °/сек
Ось J2 — 125 °/сек
Ось J3 — 124 °/сек
Ось J4 — 224 °/сек
Ось J5 — 118 °/сек
Ось J6 — 285 °/сек

Диапазон действия: Ось J1 — -180°…+180°
Ось J2 — -75…160°
Ось J3 — -80…+165°
Ось J4 — ±360°
Ось J5 — ±125°
Ось J6 — ±360°

Шкаф электроавтоматики

Современная система дистанционного управления позволяет оптимизировать ускорение и замедление исходя из фактической нагрузки робота, насколько это возможно, чтобы сократить продолжительность рабочего хода.

2. Сварочный источник MEGMEET Artsen PM 500

Инверторный аппарат Artsen PM 500 отвечает всем необходимым современным требованиям для сварочных процессов. Источник отлично зарекомендовал себя при длительных сварочных циклах на производстве, и показал отличные результаты по характеристикам сварных соединений, а также высокую стабильность показателей при использовании спец процессов. Наличие таких спец процессов как: импульсный и двойной импульсный режимы, позволяет решать различные производственные задачи с удвоенной скоростью, благодаря глубокому проплавлению и низкому тепловому воздействию.

Сварочный источник оснащен новейшими запатентованными технологиями, касающимися систем управления, которые позволяют добиться высокой производительности. Artsen PM 500 имеет технологию контроля дуги и минимизации брызг, что позволяет аппарату постоянно работать при циклично меняющихся диапазонах тока и различных процессах сварки. Сварочный источник поставляется в комплекте с блоком подачи проволоки, а также с блоком охлаждения.

Сварочные процессы:

Импульс
Двойной импульс
Специальные режимы

Технические характеристики Artsen PM 500:

Управление: Цифровое Питающая сеть: 3×380 В ±25% Частота сети: 30…80 Гц Потребляемая мощность: 24 кВт Диапазон сварочных токов: 30…500 А Скорость подачи проволоки: 1,4…24 м/мин Сварочные режимы: 2Т, 4Т, специальный 4Т, точечная сварка Интерфейс подключения робота: DeviceNet, Ethernet/IP Класс защиты: IP23S Габаритные размеры: 300×480×620 мм Вес: 52 кг

Технические характеристики блока охлаждения:

Мощность: 260 Вт Напряжение: 400 В Емкость: 6,5 л Производительность насоса: 3,5 л/мин Макс. расстояние подачи жидкости: 30 м

4. Одноосевой позиционер WB1K 1000

Позиционер предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке в среде защитных газов, при наплавочных работах, а также для поворота и установки изделий в удобное положение при полуавтоматической и ручной сварке.

Технические характеристики:

Грузоподъемность: 1000 кг Угол вращения: ±360 º Номинальная скорость вращения: 50 º/сек Повторное позиционирование: ±1.2 Мощность: 3000 ВA

5. Станция очистки горелки SC220ASE

Станция очистки горелки SC220ASE – это устройство для автоматического обслуживания сопла горелки.

Технические характеристики:

Рабочее давление: 6-8 Бар Расход воздуха: 10 л/сек Номинальная скорость: 425 об/мин Максимальный крутящий момент: 6.3 Нм Управляющее напряжение: 24 В DC Постоянный ток: 0.15 А Объем бака: 500 мл Проволока:до 1.6 мм Порошковая проволока: до 3.2 мм Время резки: 0.5 сек

Описание технологического процесса

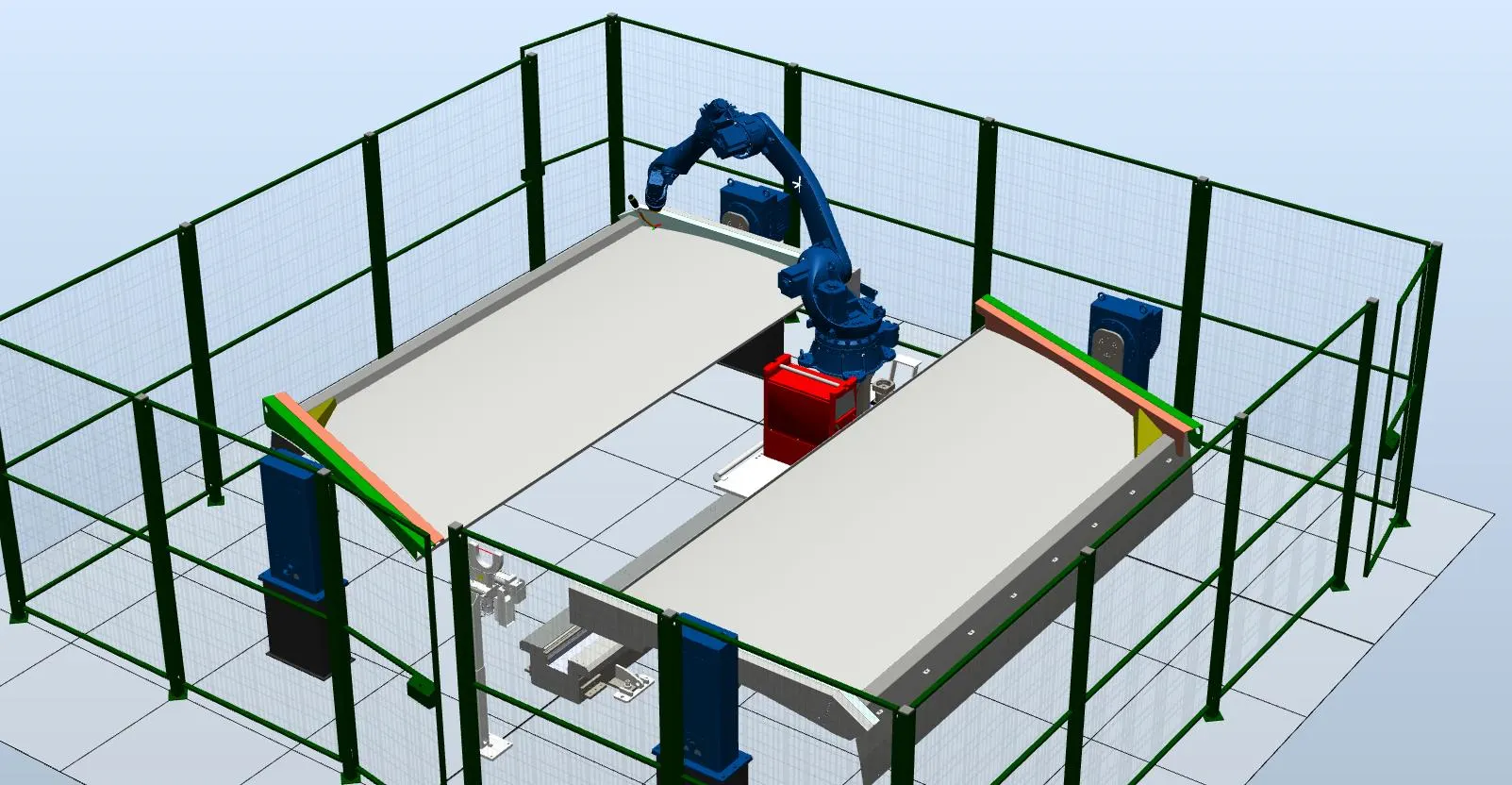

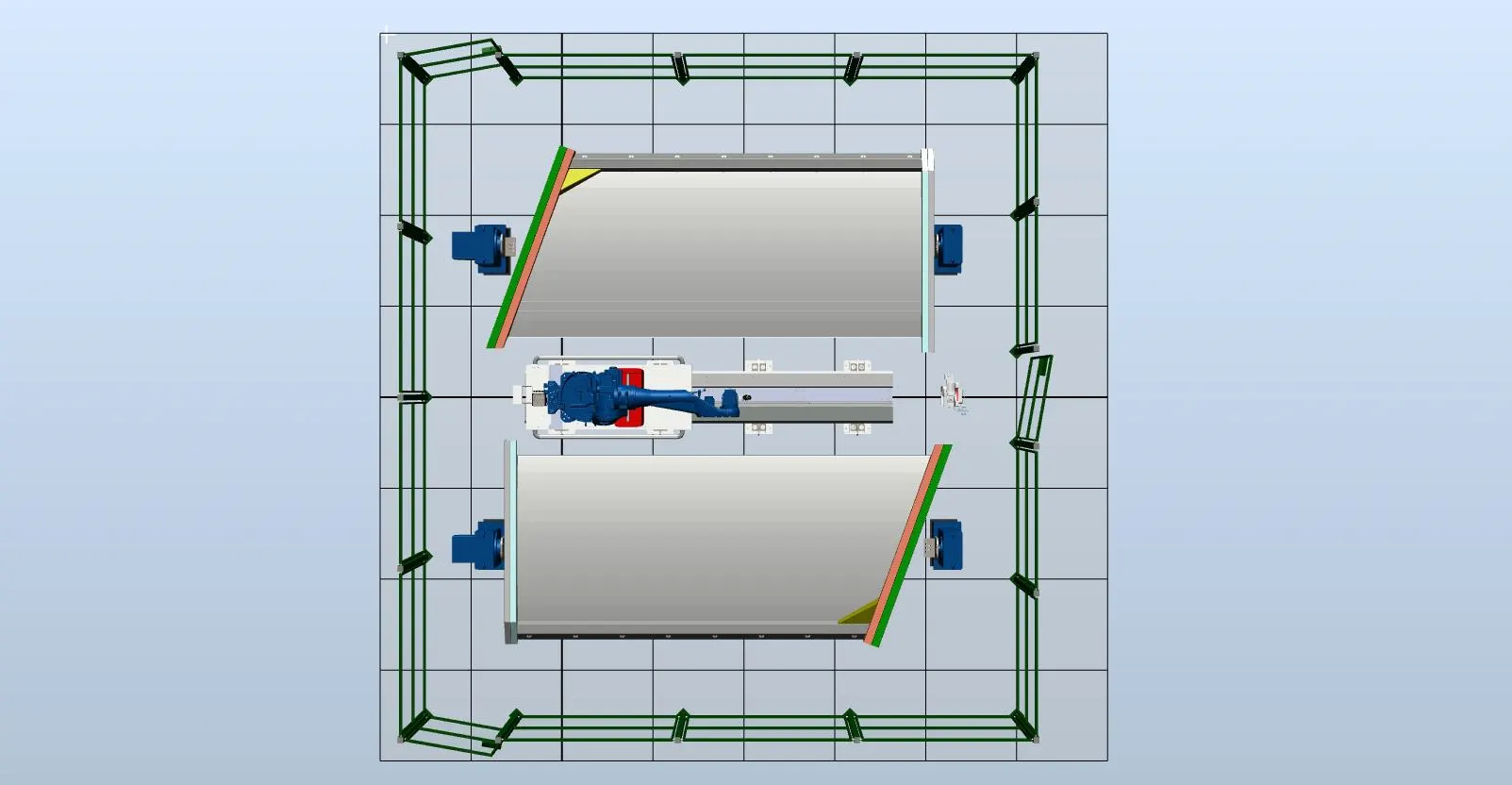

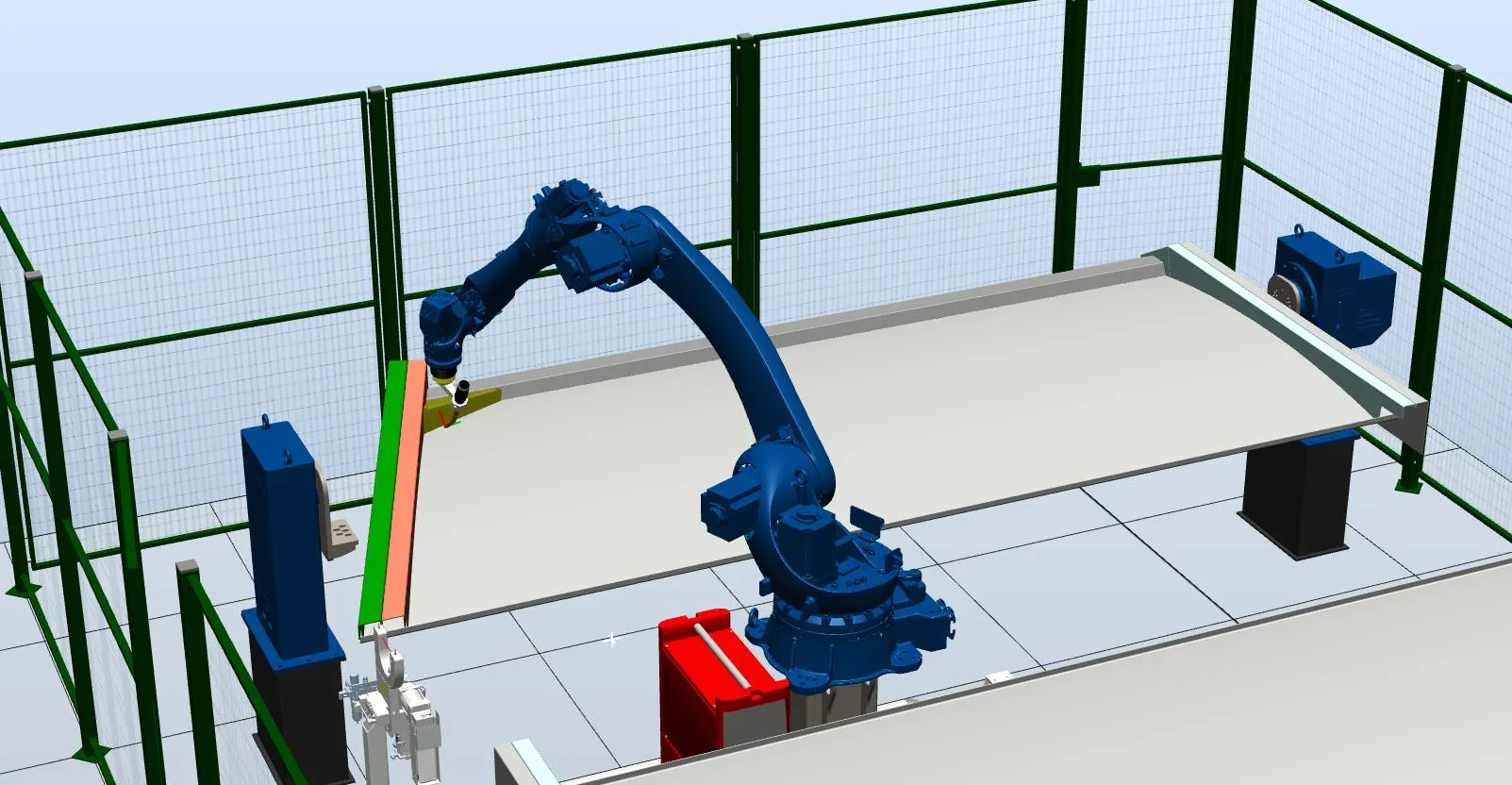

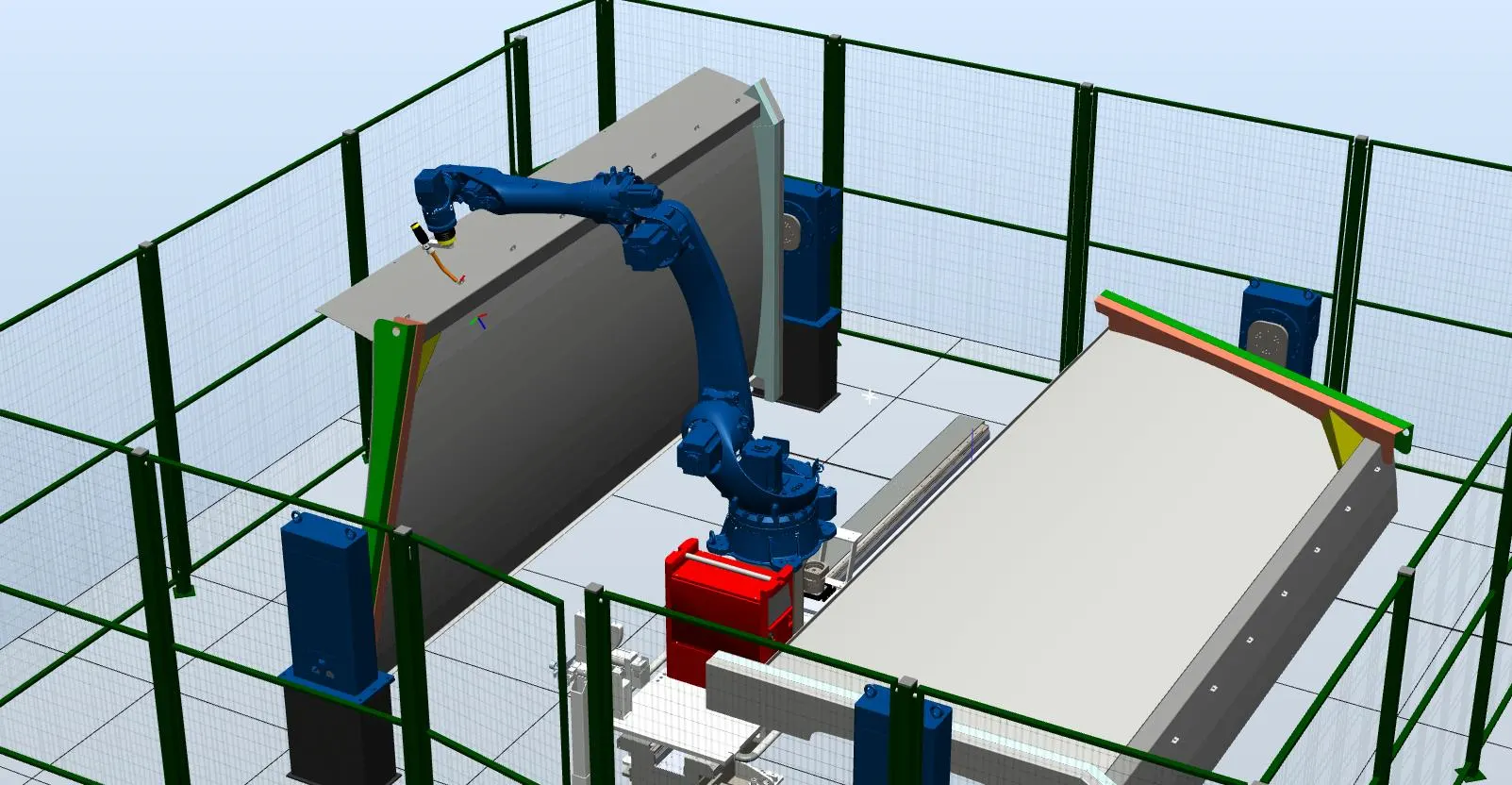

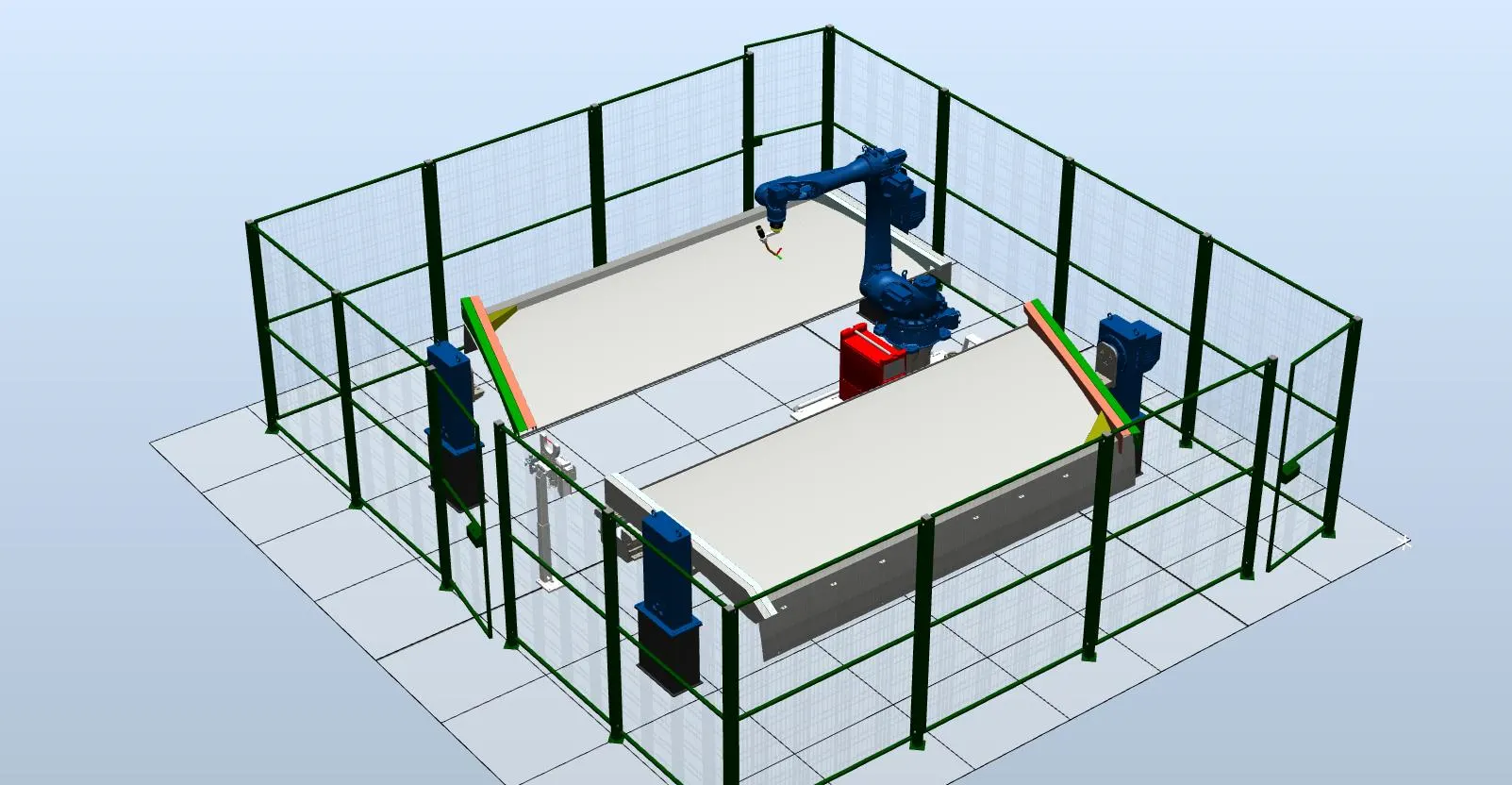

Робот устанавливается на трек между двумя позиционерами. Оператор пишет программы на изделия, используя любой из позиционеров. Программа запускается и робот приступает к сварке. В то время, как робот сваривает изделие на одном из позиционеров, оператор устанавливает заготовки на противоположный. По окончании сварки робот перемещается к другому позиционеру, а оператор забирает готовые изделия с предыдущего. Таким образом обеспечивается безостановочный процесс. Во время перехода от первого позиционера ко второму робот останавливается на станции обслуживания горелки.

Цены и комплектация

1 Промышленный робот CRP-RA27-50
2 Шкаф управления роботом-манипулятором
3 Сварочный источник MEGMEET Artsen PM 500
4 Трек WD-1000-4000
5 Одноосевой позиционер WB1K – 2 шт.
6 Станция очистки горелки SC220ASE
7 Комплект ограждений высотой 2 метра, двери, система безопасности
8 Интеграция оборудования, ПО, кабели, пусконаладка, обучение

Общая стоимость комплекса: 9 144 870 руб. (включая НДС 22%)
