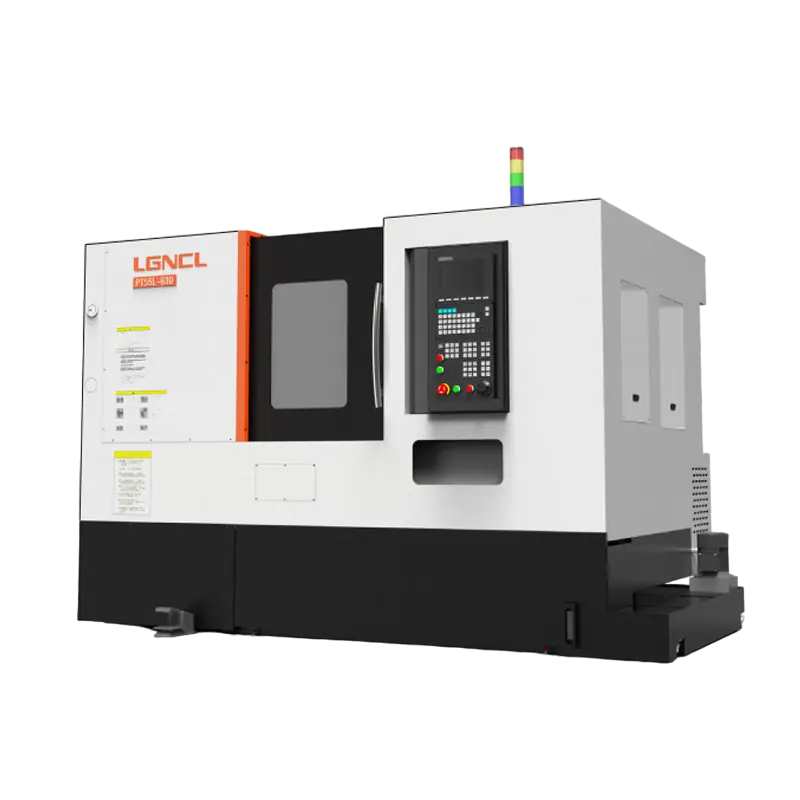

Прецизионный токарно-фрезерный станок QT55LMS-630

Токарный центр QT55LMS - это высокоточный, высокоскоростной станок с наклонной станиной. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм и может выполнять такие операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб, фрезерование пазов, сверление отверстий и других. Данный станок отличается горизонтально установленными линейными направляющими по оси Z с равномерным распределением веса суппорта и силы резания между четырьмя танкетками, что снижает износ опорных подшипников и продлевает срок службы линейных направляющих. Расположение направляющих на разных уровнях повышает жесткость станины, минимизирует вибрации при обработке и обеспечивает высокую точность изготовления деталей. Оснащение станка устройством подачи прутка с ловителем деталей или устройством загрузки и выгрузки заготовок позволяет увеличить время работы станка без вмешательства оператора.

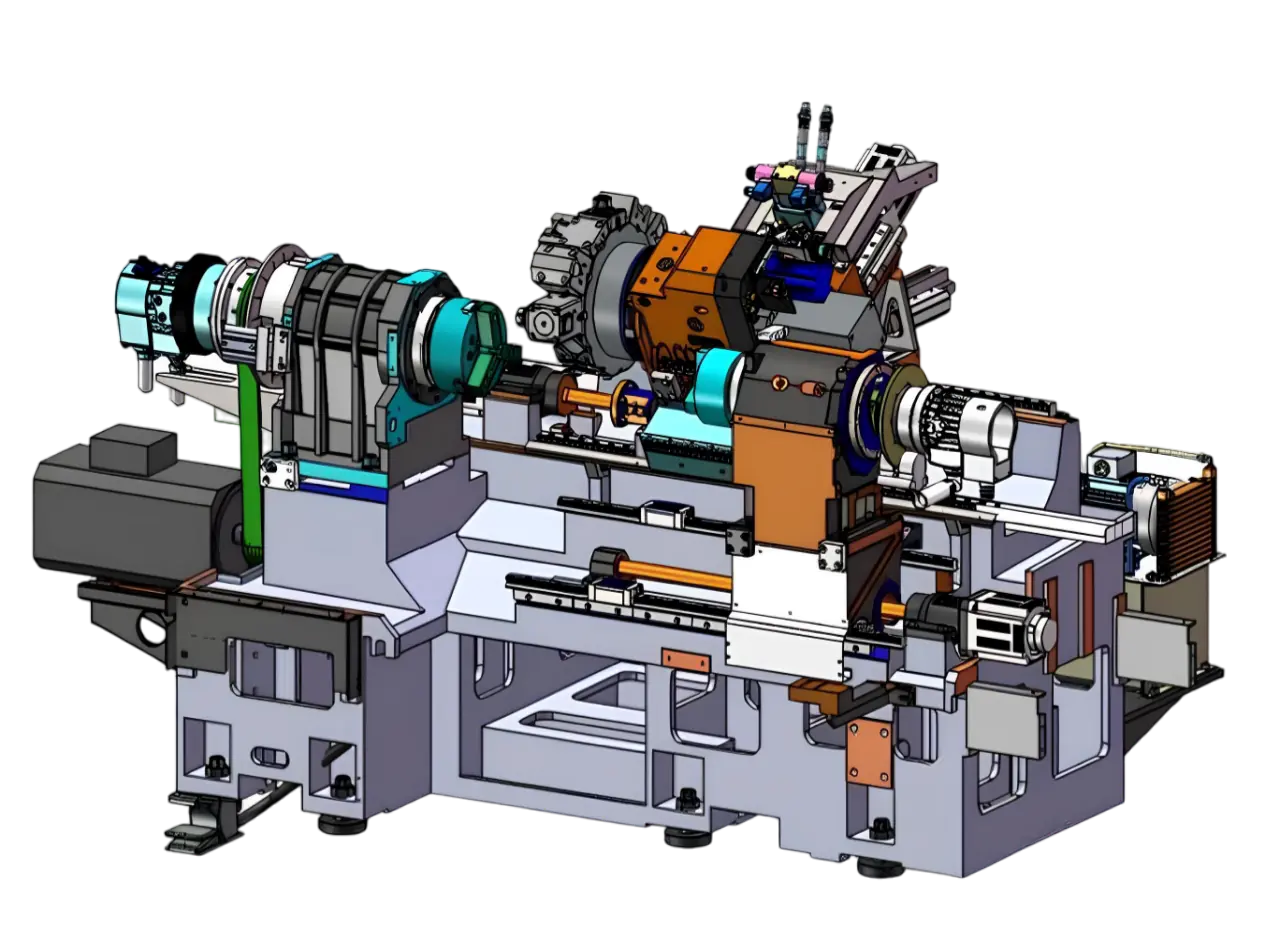

Устройство станка QT55LMS-630

Револьверная головка Револьверная головка Противошпиндель Противошпиндель Агрегаты станка располагаются на цельнолитой наклонной станине с углом наклона 30°, имеющей компактную конструкцию, высокую жесткость, устойчивость к нагрузкам и вибростойкость. Наклонная станина обеспечивает стабильное распределение нагрузки и надежную поддержку револьверной головы в процессе резания. Станина и суппорт изготовлены из высокопрочного чугуна с последующей термообработкой и искусственным старением. Суппорт станка двигается по трем осям (X, Z1, Z2) по высокоскоростным линейным направляющим качения.

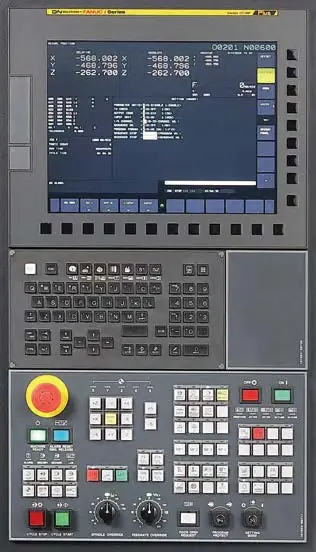

Система ЧПУ Fanuc i0 TF

Система числового программного управления (ЧПУ) FANUC Series 0i-TF предназначена для токарных станков и обеспечивает высокую точность и эффективность обработки. Основные характеристики FANUC Series 0i-TF: Поддерживает до 12 осей в однопутевой системе и до 18 осей в двухпутевой системе, что позволяет эффективно управлять сложными токарными операциями. Обновленный дизайн экрана и улучшенная операбельность обеспечивают интуитивно понятное управление и настройку станка. Включает функции для точной обработки поверхности и сокращения времени цикла, такие как Fine Surface Technology и Fast Cycle-time Technology. Возможность создания пользовательских экранов и функций с помощью инструментов FANUC PICTURE и C Language Executor, что позволяет адаптировать систему под специфические требования производства. Разработана с учетом снижения энергопотребления, что способствует уменьшению эксплуатационных расходов и поддержке экологических инициатив.

Параметры обработки

Максимальный устанавливаемый диаметр, мм 550 Максимальный диаметр обработки, мм 360 Максимальная длина обработки, мм 430 Угол наклона станины, град 30°

Параметры перемещений

Перемещение по оси X, мм 180+30 Перемещение по оси Z1, мм 550 Перемещение по оси Z2, мм 540 Быстрое перемещение по оси X/Z1/Z2, м/мин 30

Шпиндель

Диаметр отверстия шпинделя, мм 86 Максимальный диаметр прутка, мм 75 Конус шпинделя А2-8 Макс. скорость вращения шпинделя, об/мин 3500 Диаметр трехкулачкового патрона, дюйм 10”

Противошпиндель

Диаметр отверстия шпинделя, мм 49 Максимальный диаметр прутка, мм 35 Конус шпинделя А2-5 Макс. скорость вращения шпинделя, об/мин 5000 Диаметр трехкулачкового патрона, дюйм 6”

Цены и комплектация

1 Прецизионный токарно-фрезерный станок QT55LMS-630: 2 Система ЧПУ FANUC 0i-TF Plus 3 Гидравлический трехкулачковый патрон с отверстием 4 Переносной пульт управления 5 Приводы шпинделя и осей Fanuc (Япония) 6 Автоматическая система смазки 7 Система подачи СОЖ 8 Мягкие кулачки 9 Электрические компоненты Schneider (Франция) 10 Комплект технической документации 11 Освещение рабочей зоны 11 Трехцветная сигнальная лампа 12 Полная кабинетная защита

Общая стоимость комплекса: 4 867 950 руб. (включая НДС 22%)
