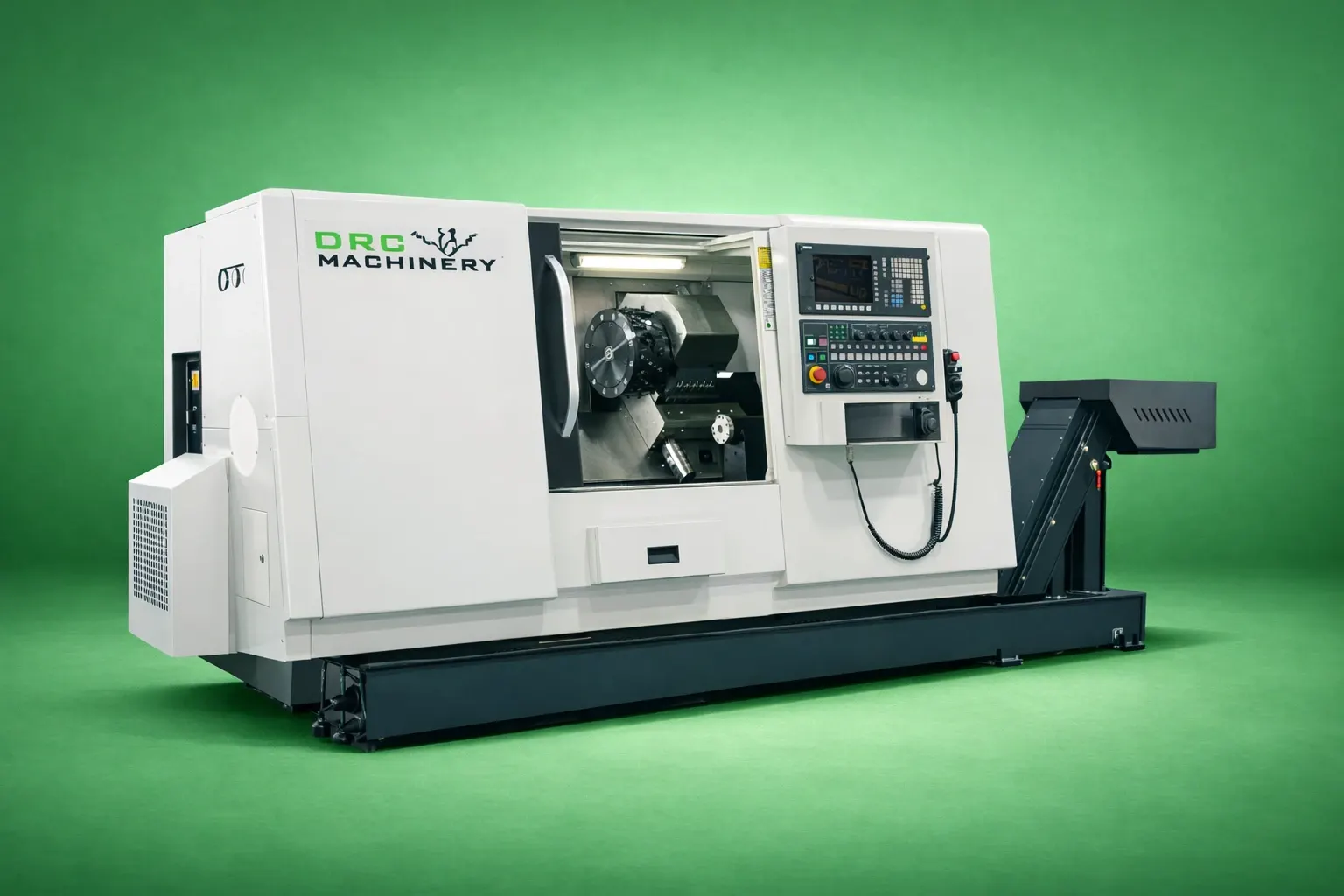

Токарный обрабатывающий центр HT5M

Описание

Серия станков НТ – это серия высокопроизводительных токарных обрабатывающих центров с ЧПУ, использующийся в автомобильной, аэрокосмической, приборостроительной и других отраслях промышленности. Станки серии НТ обеспечивает высокую скорость, точность и стабильность обработки.

Жесткая конструкция станины, высокий крутящий момент обеспечивают возможность использования станка для высокопроизводительной токарной обработки всех типов сталей и сплавов, включая жаропрочные и титановые. Серия представлена станками: НТ2, НТ3, НТ5, НТ6.

Технические характеристики

Общие технические характеристики

• Конус шпинделя FL140h5 / A2-6
• Диапазон частоты вращения шпинделя, об/мин 5-5000
• Максимальный крутящий момент, Нм 112
• Мощность привода главного шпинделя, кВт 11/15
• Диаметр патрона, мм 210
• Отверстие шпинделя, мм 74
• Диаметр подшипника, мм 100
• Смазка подшипника шпинделя Консистентная

Рабочая зона

• Максимальный диаметр заготовки над станиной, мм 576
• Максимальный диаметр обработки, мм 348
• Максимальная длина точения, мм 500
• Максимальный диаметр прутка, мм 51
• Угол наклона станины, град 45°
• Перемещение по оси Z, мм 525
• Перемещение по оси X, мм 225
• Z/X ШВП DxP, мм 32 x 10

Ускоренные подачи

• Ускоренная подача по оси Z, м/мин 30
• Ускоренная подача по оси X, м/мин 30
• Ускоренная подача по оси С, м/мин 100
• Крутящий момент по оси С, Нм 112
• Сила подачи X/Z, Н 4500
• Количество осей, шт 4

Точностные характеристики

• Точность позиционирования по осям X/Z, мм 0.008/0.008
• Повторяемость позиционирования по осям X/Z, мм 0.004/0.005

Задняя бабка

• Ход задней бабки, мм 500
• Тип привода задней бабки Гидравлическая управляемая
• Максимальное усилие задней бабки, Н 4000
• Конус пиноли задней бабки МТ4 встроенный

Инструмент

• Револьверная головка BMT55
• Количество инструментов 12
• Размер державки инструмента, мм 25
• Максимальный диаметр расточного инструмента, мм 40
• Время смены инструмента, сек 0,25/0,5
• Максимальные обороты приводного инструмента, об/мин 3000
• Мощность привода, кВт 3
• Крутящий момент приводимого инструмента, Нм 45

Электротехнические характеристики

• Напряжение, В 380 ±10%
• Частота, Гц 50 ±1%
• Максимальная потребляемая мощность, кВА 25
• Предохранители, А 63

Гидравлический узел

• Максимальное рабочее давление, Бар 50
• Объем резервуара, л 35
• Расход насоса, л/мин 24

Система охлаждения

• Общая вместимость, л 150
• Подача насоса, л/мин 30
• Давление насоса, Бар 5

Базовая конфигурация

• Система управления Fanuc (Япония)
• Револьверная головка SAUTER (Индия)
• ШВП PMI / HIWIN (Тайвань)
• Линейные направляющие PMI / HIWIN (Тайвань)
• Подшипники NSK (Япония)
• Зажимной патрон и пиноль Autogrip (Тайвань)
• Гидравлическая система Seven ocean (Тайвань)
• Система охлаждения STAIRS (Тайвань)
• Транспортер для стружки Domestic (Китай)

Габариты и вес

• Габаритные размеры, мм 3950 x 1850 x 1800
• Габаритные размеры с конвейером, мм 5050 x 1900 x 2050
• Вес, кг 4000 / 7800

Комплектация

• Система ЧПУ Fanuc 0i-TF Plus
• Ленточный конвейер удаления стружки
• Пневматический пистолет
• Пистолет СОЖ
• Гидравлический патрон 10''
• Линейные направляющие THK
• ШВП THK
• Задняя бабка гидравлическая МТ4
• Револьверная голова 12Т BMT55 SAUTER
• Станция СОЖ высокого давления 1,5 МПа
• Кондиционер электрошкафа

Дополнительные опции

• Доставка до склада получателя
• Инструктаж операторов станков с ЧПУ
• Инструктаж обслуживающего персонала

Общая стоимость: 8 528 100 руб. (включая НДС 22%)
