Роботизированный комплекс автоматизации механообработки

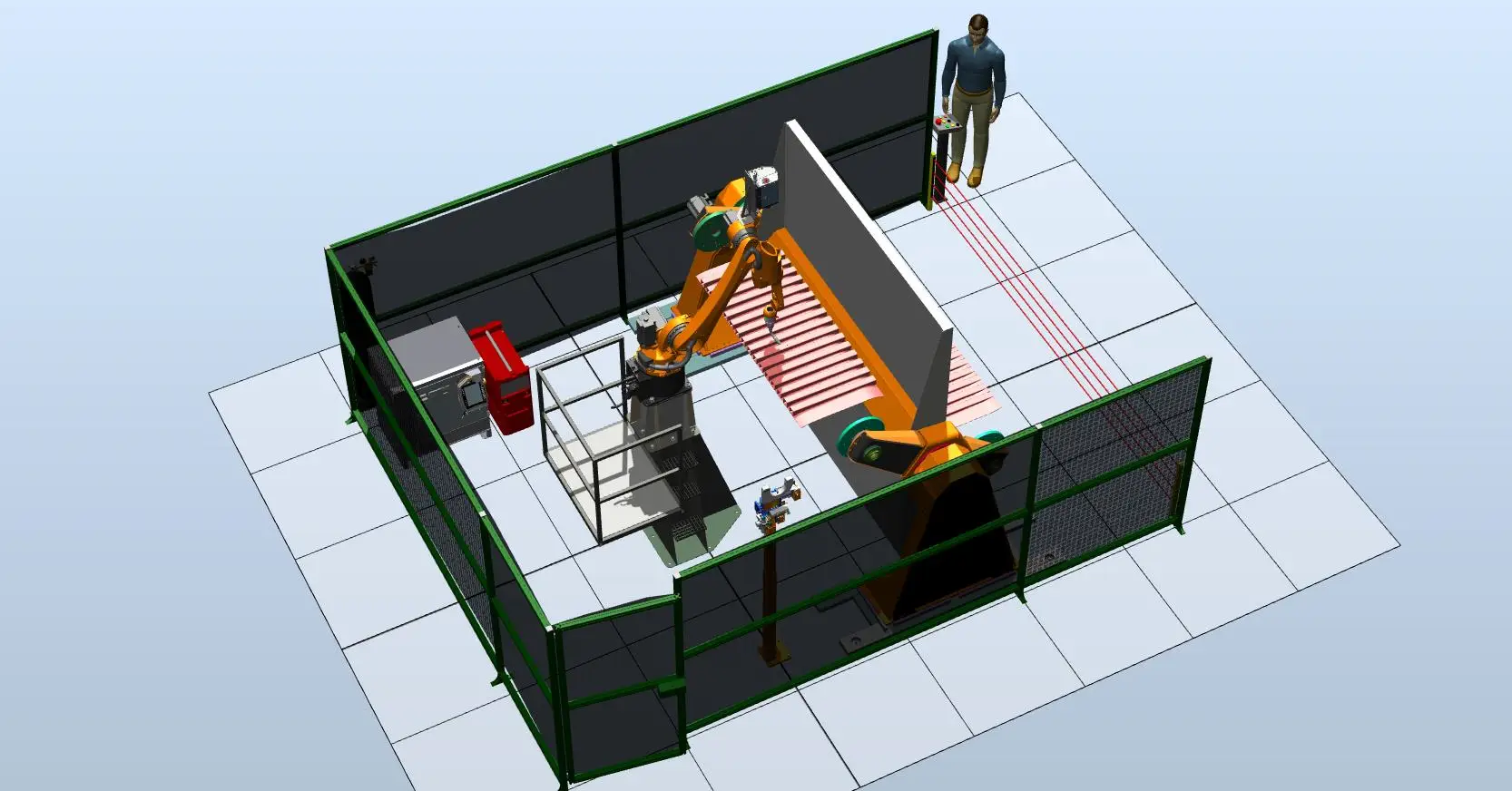

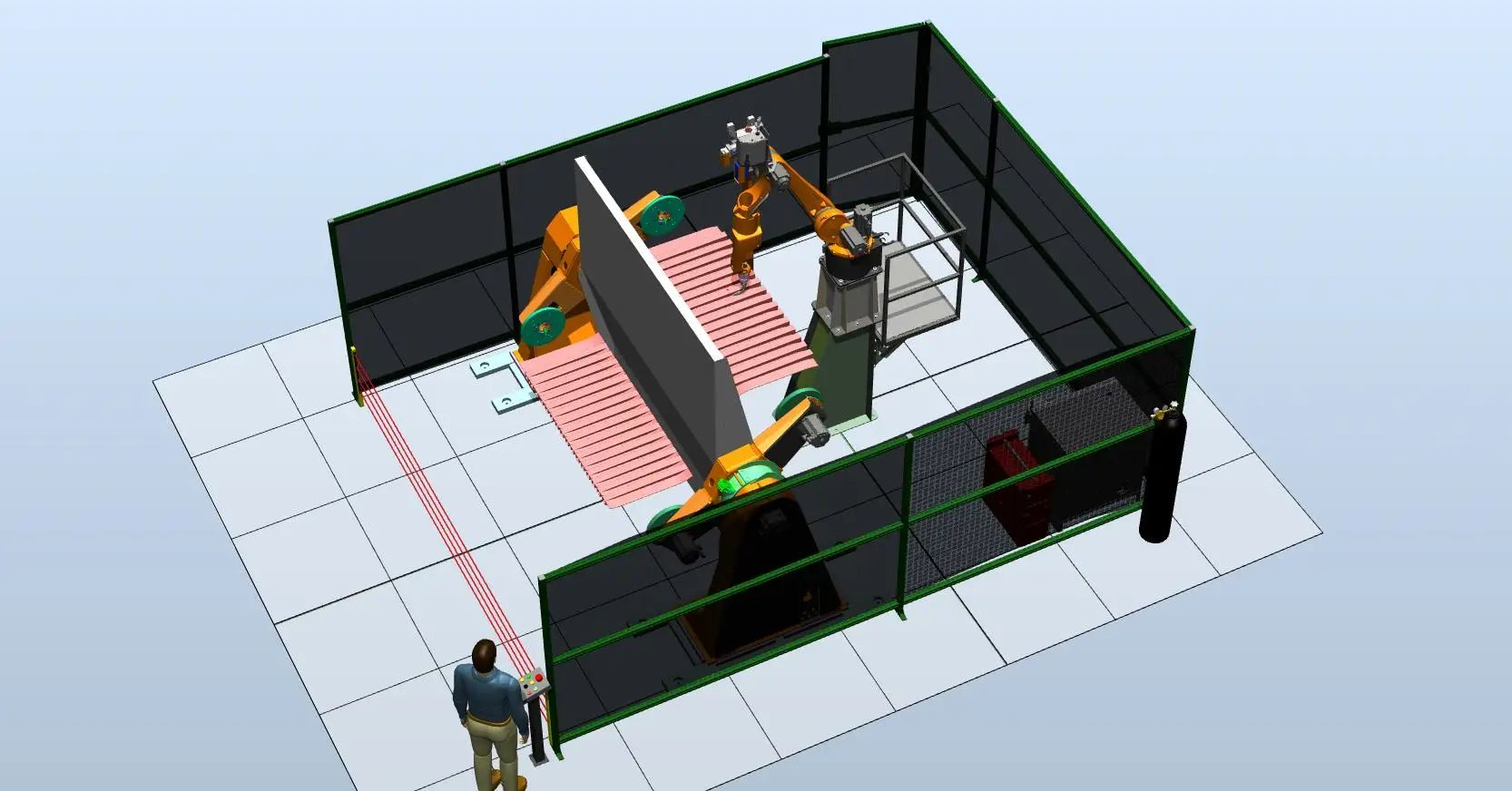

Роботизированный комплекс автоматизации технологического участка

Комплекс предназначен для автоматизации операций загрузки, выгрузки и перемещения деталей при механообработке и вспомогательных производственных процессах.

Подача заготовок → Захват → Перемещение роботом → Установка в рабочую позицию → Обработка → Выгрузка готового изделия → Повтор цикла

Промышленный робот-манипулятор

Шестиосевой промышленный робот используется для стабильной работы в условиях серийного и мелкосерийного производства.

Основные характеристики

• Количество осей: 6
• Полезная нагрузка: до 20–35 кг
• Радиус действия: до 2000–2500 мм
• Повторяемость: до ±0,05 мм
• Степень защиты запястья: IP67
• Температурный диапазон: 0…+45 °C

Робот обеспечивает высокую точность и устойчивость траектории при повторяющихся операциях.

Контроллер управления

Контроллер обеспечивает управление движением робота и логикой производственного цикла.

Функциональные возможности

• управление программами обработки
• синхронизация с оборудованием ЧПУ
• подключение периферийных устройств
• мониторинг состояния системы
• интеграция с системой безопасности

Программирование выполняется через промышленный обучающий пульт.

Позиционирующее оборудование

Для оптимизации производственного процесса применяется позиционирующее устройство.

Назначение

• ориентация деталей в рабочей зоне
• сокращение времени цикла
• повышение безопасности оператора

Перемещения выполняются только при подтверждённом безопасном состоянии зоны.

Захватное устройство

Захват используется для удержания и транспортировки заготовок различной геометрии.

Особенности

• пневматическое исполнение
• сменные кулачки
• устойчивость к загрязнениям
• стабильное позиционирование

Тип захвата подбирается под параметры деталей.

Накопитель заготовок

Накопитель применяется для временного хранения заготовок и готовых изделий.

Функции

• организация потока деталей
• автоматическая подача роботу
• разделение входных и выходных изделий

Конструкция накопителя формируется под конкретный технологический процесс.

Описание технологического процесса

Оператор размещает заготовки в накопитель и подтверждает запуск цикла.

После запуска система работает автоматически:

• робот захватывает заготовку
• устанавливает её в рабочую зону
• после завершения обработки извлекает деталь
• размещает готовое изделие в накопителе
• переходит к следующей заготовке

Рабочие зоны оператора и робота полностью разделены.

Комплектация

- промышленный робот-манипулятор - контроллер управления и пульт оператора

• позиционирующее оборудование - захватное устройство - накопитель заготовок - система безопасности - защитные ограждения - шкафы управления - интеграция оборудования в единый комплекс - пусконаладочные работы - обучение персонала
