Прецизионный токарно-фрезерный станок QT60LMY-630

Токарный центр QT60LMY - это высокоточный, высокоскоростной станок с наклонной станиной. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм и может выполнять такие операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб, фрезерование пазов, сверление отверстий и других. Данный станок отличается горизонтально установленными линейными направляющими по оси Z с равномерным распределением веса суппорта и силы резания между четырьмя танкетками, что снижает износ опорных подшипников и продлевает срок службы линейных направляющих. Расположение направляющих на разных уровнях повышает жесткость станины, минимизирует вибрации при обработке и обеспечивает высокую точность изготовления деталей. Оснащение станка устройством подачи прутка с ловителем деталей или устройством загрузки и выгрузки заготовок позволяет увеличить время работы станка без вмешательства оператора.

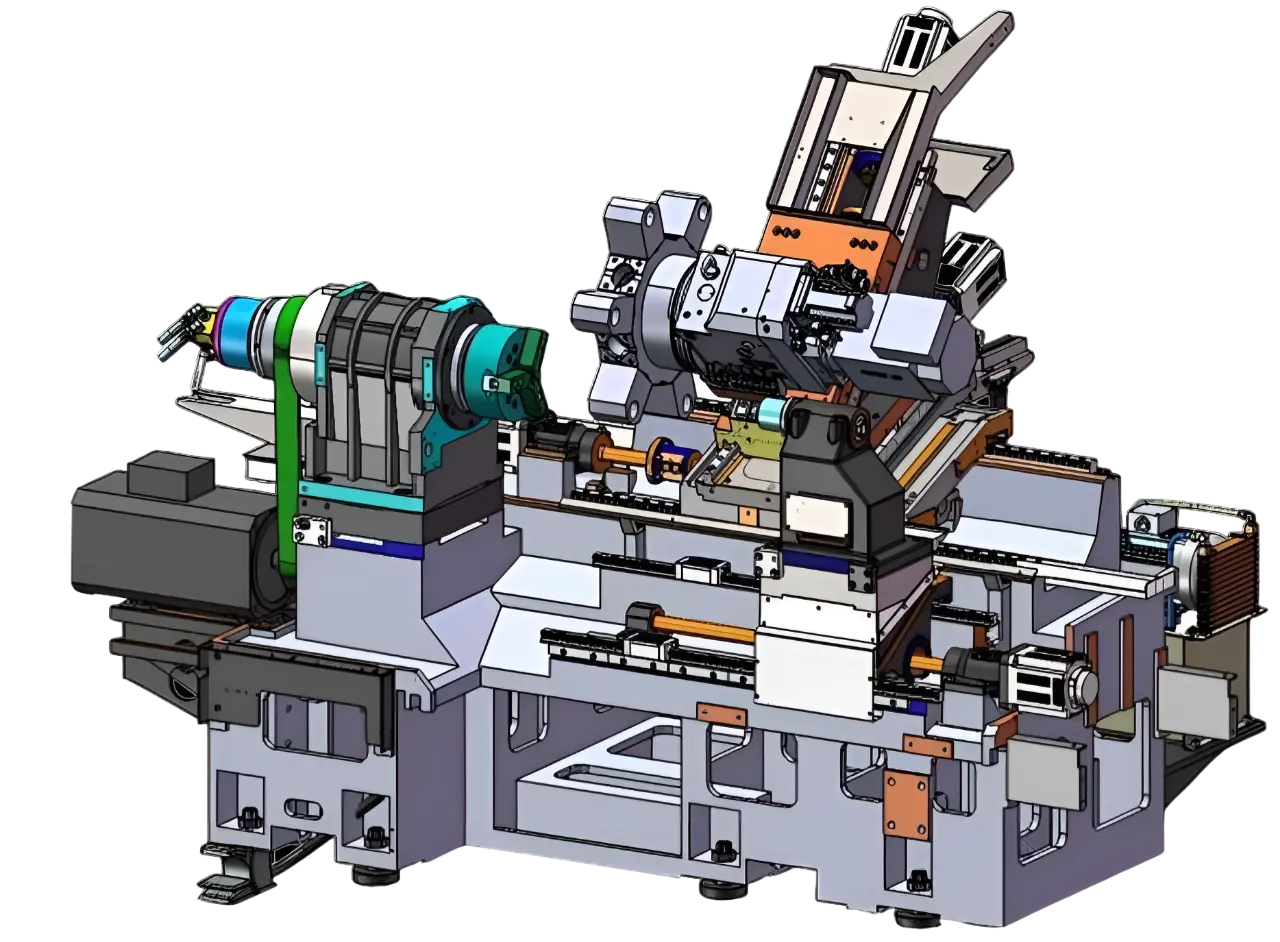

Устройство станка QT60LMY-630

Агрегаты станка располагаются на цельнолитой наклонной станине с углом наклона 30°, имеющей компактную конструкцию, высокую жесткость, устойчивость к нагрузкам и вибростойкость. Наклонная станина обеспечивает стабильное распределение нагрузки и надежную поддержку револьверной головы в процессе резания. Станина и суппорт изготовлены из высокопрочного чугуна с последующей термообработкой и искусственным старением. Суппорт станка двигается по трем осям (X, Y, Z) по высокоскоростным линейным направляющим качения.

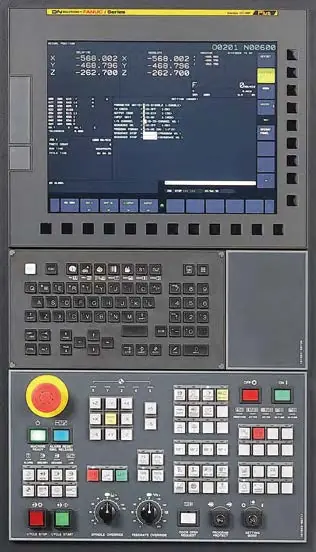

Система ЧПУ Fanuc i0 TF

Система числового программного управления (ЧПУ) FANUC Series 0i-TF предназначена для токарных станков и обеспечивает высокую точность и эффективность обработки. Основные характеристики FANUC Series 0i-TF: Поддерживает до 12 осей в однопутевой системе и до 18 осей в двухпутевой системе, что позволяет эффективно управлять сложными токарными операциями. Обновленный дизайн экрана и улучшенная операбельность обеспечивают интуитивно понятное управление и настройку станка. Включает функции для точной обработки поверхности и сокращения времени цикла, такие как Fine Surface Technology и Fast Cycle-time Technology. Возможность создания пользовательских экранов и функций с помощью инструментов FANUC PICTURE и C Language Executor, что позволяет адаптировать систему под специфические требования производства. Разработана с учетом снижения энергопотребления, что способствует уменьшению эксплуатационных расходов и поддержке экологических инициатив.

Параметры обработки

Максимальный устанавливаемый диаметр, мм 600 Максимальный диаметр обработки, мм 380 Максимальная длина обработки, мм 390 Угол наклона станины, град 30°

Шпиндель

Диаметр отверстия шпинделя, мм 86 Макс. диаметр прутка, мм 75 Конус шпинделя А2-8 Макс. скорость вращения шпинделя, об/мин 3500 Диаметр патрона, дюйм 10”

Основные характеристики станка

Вес станка, кг 5400 Точность позиционирования, мм ±0.003 Точность повторного позиционирования, мм ±0,002 Габариты станка, мм 3000х1950х2250

Цены и комплектация

1 Прецизионный токарно-фрезерный станок QT60LMY-630: 2 Система ЧПУ FANUC 0i-TF Plus 3 Гидравлический трехкулачковый патрон с отверстием 4 Переносной пульт управления 5 Приводы шпинделя и осей Fanuc (Япония) 6 Автоматическая система смазки 7 Система подачи СОЖ 8 Мягкие кулачки 9 Электрические компоненты Schneider (Франция) 10 Комплект технической документации 11 Освещение рабочей зоны 12 Трехцветная сигнальная лампа 13 Полная кабинетная защита

Общая стоимость комплекса: 5 255 040 руб. (включая НДС 22%)
