Автоматизированные системы паллетизации DN Solutions

Стоимость рассчитывается индивидуально. Свяжитесь с нашим специалистом.

Описание

Автоматизированные системы паллетизации DN Solutions включают решения APC, AWC, LPS, RPS и программное обеспечение DPMS. Системы предназначены для автоматизации загрузки, смены паллет и организации непрерывной работы станков в составе производственного участка.

Применение паллетных систем позволяет сократить вспомогательное время, повысить коэффициент загрузки оборудования и обеспечить более стабильную работу производства при серийной и многономенклатурной обработке.

Система паллетного пула представляет собой автоматизированное решение для подачи, хранения и смены паллет в составе одного станка или группы станков. Система обеспечивает подготовку заготовок вне зоны обработки, автоматическую подачу паллет в рабочую позицию и согласованную работу оборудования в рамках общего производственного цикла.

Преимущества автоматизации

• • Повышение гибкости производства
• • Сокращение вспомогательного времени
• • Эффективное использование производственного пространства
• • Снижение нагрузки на персонал
• • Увеличение времени автономной работы оборудования
• • Рост производительности участка

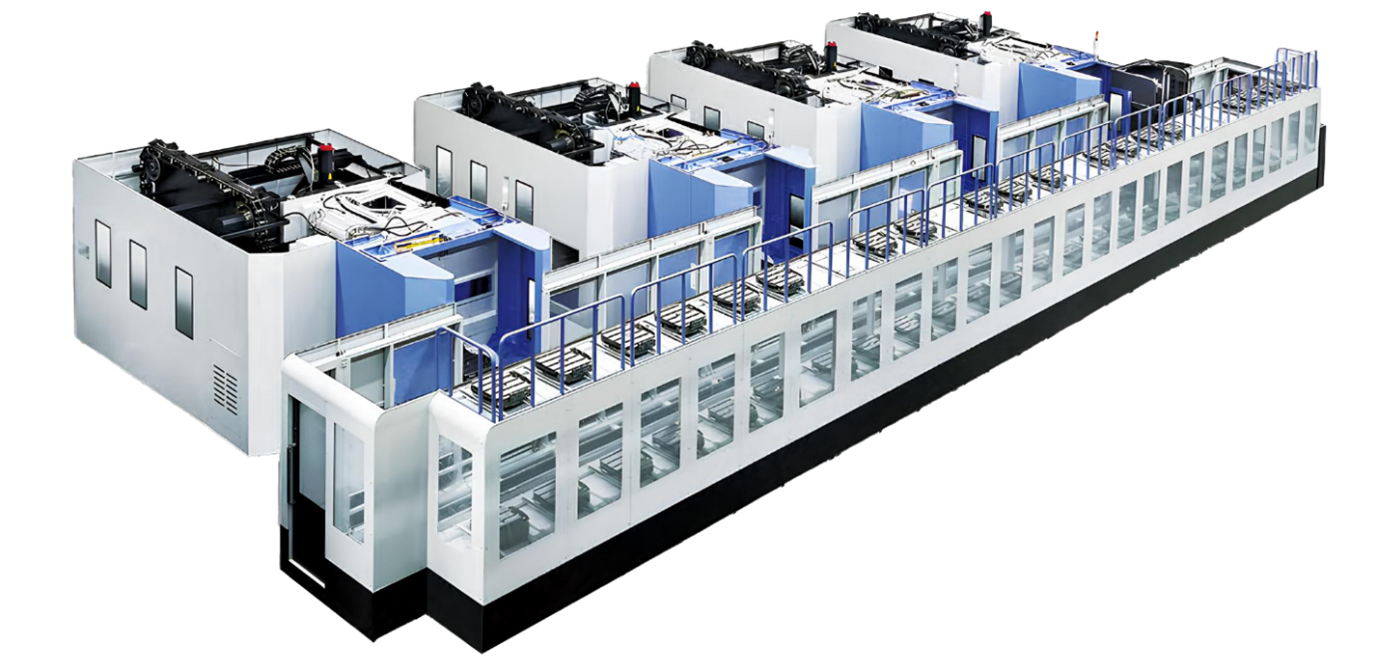

Линейная паллетная система LPS 4000 / LPS 5000

Линейная паллетная система LPS 4000 / LPS 5000 предназначена для автоматизации загрузки и смены паллет в составе горизонтальных и многоосевых обрабатывающих центров. Система обеспечивает последовательную подачу паллет в рабочую зону, сокращает вспомогательное время и повышает коэффициент использования оборудования. Конструкция системы предусматривает применение сервоприводов, телескопического вилочного механизма и направляющей шины, что обеспечивает стабильное перемещение паллет и надёжную интеграцию со станочным оборудованием.

Технические характеристики

Доступные модели NHP 4000 / HC 400 II / NHP 5000 / HC 500 II / DVF 6500 w/APC
Размер паллеты, мм 400 × 400 / 500 × 500
Диаметр заготовки, мм 630 / 600 / 800 / 630
Высота заготовки, мм 900 / 800 / 1000 / 900 / 430
Масса заготовки, кг 400 / 500 / 700 / 500
Скорость перемещения по оси X, м/мин 60 / 90
Скорость подъёма по оси Y, м/мин 10 / 20
Скорость перемещения вил по оси Z, м/мин 20 / 50
Управление осями Серводвигатель
Тип вил Одинарная вилка, телескопический механизм
Индексирование поворотного стола, град 45
Источник питания AGV Направляющая шина
Связь AGV с основным контроллером Оптическая
Количество станков, шт. 1 ~ 7
Количество установочных станций, шт. 1 ~ 4
Количество паллет, шт. 12 ~ 72
Габариты основной системы, мм 6980 × 2400

Линейная паллетная система LPS 5500 / LPS 6300 / LPS 8000 / LPS 1540

Линейные паллетные системы LPS 5500 / LPS 6300 / LPS 8000 / LPS 1540 предназначены для автоматизации обработки крупногабаритных и тяжёлых заготовок на горизонтальных обрабатывающих центрах и специализированных производственных модулях. Система обеспечивает автоматическую подачу паллет, устойчивое позиционирование заготовок и согласованную работу нескольких единиц оборудования в составе автоматизированного участка. Конструкция линейного паллетного пула позволяет масштабировать систему по количеству паллет, числу станков и установочных станций.

Технические характеристики

Доступные модели NHM 5000 / NHP 5500 / NHM 6300 / NHP 6300 / NHM 8000 / NHP 8000 / DHF 8000 / HFP 1540
Размер паллеты, мм 500 × 500 / 630 × 630 / 800 × 800 / 4000 × 1500
Диаметр заготовки, мм 850 / 1050 / 1400 / 1450 / 2000
Высота заготовки, мм 1100 / 1350 / 1400 / 1550 / 1475 / 1725
Масса заготовки, кг 800 / 1200 / 2000 / 3000
Количество станков, шт. 1 ~ 7
Количество установочных станций, шт. 1 ~ 4
Количество паллет, шт. до 72

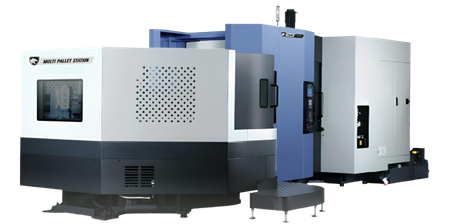

Роторная паллетная система RPS 4000 / 5000

Роторная паллетная система RPS 4000 / 5000 предназначена для автоматической смены паллет в составе горизонтальных обрабатывающих центров с компактной компоновкой автоматизированного участка. Система использует буферную станцию с транспортёром и обеспечивает оперативную подачу паллет в рабочую зону станка. Применение сервоприводов, редукторов и гидравлического механизма перемещения вил позволяет обеспечить стабильную работу системы и сократить вспомогательное время.

Технические характеристики

Доступные модели NHP 4000 / HC 400 II / NHP 5000 / HC 500 II
Размер паллеты, мм 400 × 400 / 500 × 500
Диаметр заготовки, мм 630 / 600 / 800
Высота заготовки, мм 900 / 800 / 1000 / 900
Масса заготовки, кг 400 / 500 / 700
Количество паллет, шт. 6 / 7 / 9
Тип магазина Буферная станция с транспортёром
Операция Упрощённое планирование операций, встроенное управление

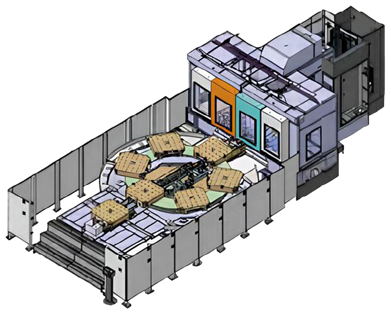

Роторная паллетная система RPS 5500 / 6300 / 8000

Роторная паллетная система RPS 5500 / 6300 / 8000 предназначена для автоматизации обработки заготовок среднего и крупного размера на горизонтальных обрабатывающих центрах. Система оснащается буферной станцией с транспортёром и обеспечивает автоматическую подачу паллет, упрощённое планирование операций и стабильную интеграцию со станками серии NHM, NHP и DHF.

Технические характеристики

Доступные модели NHM 5000 / NHP 5500 / NHM 6300 / NHP 6300 / NHM 8000 / NHP 8000 / DHF 8000
Размер паллеты, мм 500 × 500 / 630 × 630 / 800 × 800
Диаметр заготовки, мм 850 / 1050 / 1450 / 1400
Высота заготовки, мм 1100 / 1350 / 1550 / 1400
Масса заготовки, кг 800 / 1200 / 1700
Количество паллет, шт. 7 / 9
Количество станков, шт. 1
Количество установочных станций, шт. 1
Операция Работа на основе ЧПУ, упрощённое планирование операций, приоритетный доступ

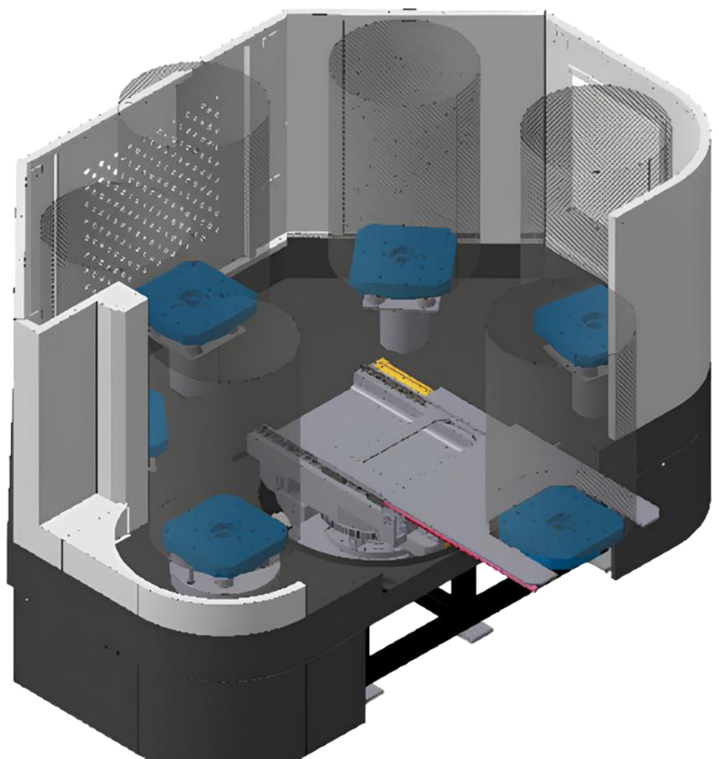

Роторная паллетная система RPS 1000 / 1250

Роторная паллетная система RPS 1000 / 1250 предназначена для автоматизации обработки тяжёлых и крупногабаритных заготовок на оборудовании с увеличенными размерами паллет. Система кругового типа обеспечивает надёжную организацию паллетного хранения, автоматическую подачу паллет в рабочую позицию и согласованную работу с гидравлическим приводом перемещения.

Технические характеристики

Доступные модели HM 1000 / HM 1250
Размер паллеты, мм 1000 × 1000 / 1250 × 1000
Макс. размеры заготовки, мм Ø2000 × 1475h / Ø2000 × 1725h
Макс. масса заготовки, кг 3000
Количество паллет, шт. 6
Количество станков, шт. 1
Операция Работа на основе ЧПУ, планирование операций с 1-путевым управлением PMC
Привод Гидравлический

Роторная паллетная система RPS 4000 / 5000-21

Роторная паллетная система RPS 4000 / 5000-21 предназначена для автоматизации обработки на базе горизонтальных обрабатывающих центров с расширенным количеством паллет. Система обеспечивает буферное хранение, автоматическую подачу паллет и упрощённое планирование операций в составе производственного участка.

Технические характеристики

Доступные модели NHP 4000 / HC 400 II / NHP 5000 / HC 500 II
Размер паллеты, мм 400 × 400 / 500 × 500
Диаметр заготовки, мм 630 / 600 / 800
Высота заготовки, мм 900 / 700 / 800 / 700 / 1000 / 700 / 900 / 700
Масса заготовки, кг 400 / 500 / 700
Количество паллет, шт. 14 / 21
Тип магазина Буферная станция с транспортёром
Привод вращательной оси Серводвигатель и редуктор
Привод подъёма Серводвигатель, шарико-винтовая передача и LMG
Привод вил по оси Z Серводвигатель, зубчатая рейка

Роторная паллетная система RPS 6500

Роторная паллетная система RPS 6500 предназначена для автоматизации загрузки и смены паллет в составе пятиосевых и вертикальных обрабатывающих центров. Система обеспечивает компактную компоновку, автоматическое перемещение паллет и согласованную работу с оборудованием при выполнении серийных производственных задач.

Технические характеристики

Доступные модели DVF 6500 / VC 630 / 5AX / DVF 8000
Размер паллеты, мм 500 × 500
Диаметр заготовки, мм 630 / 730 / 730
Высота заготовки, мм 430 / 490 / 490
Масса заготовки, кг 500 / 850 / 700
Количество паллет, шт. 7 / 14 / 21 или 6 / 12 / 18
Тип магазина Буферная станция с транспортёром
Операция Упрощённое планирование операций, встроенное управление

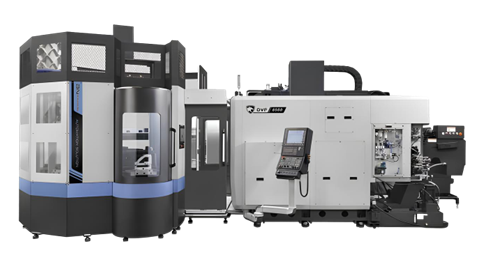

Автоматическая система смены паллет APC 6500 / 8000

Автоматическая система смены паллет APC 6500 / APC 8000 / APC 8000T предназначена для сокращения времени загрузки и подготовки заготовок при обработке на пятиосевых обрабатывающих центрах. Система обеспечивает автоматическую смену паллет, согласованную работу со станком под управлением ЧПУ и возможность применения буферных станций в зависимости от конфигурации исполнения.

Технические характеристики

Доступные модели DVF 6500 / DVF 8000 / DVF 8000T
Размеры заготовки DVF 6500, мм Ø630 × 430h
Размеры заготовки DVF 8000, мм Ø730 × 490h
Размеры заготовки DVF 8000T, мм Ø730 × 490h
Масса заготовки, кг 500 / 850 / 700
Количество станков, шт. 1
Количество установочных станций, шт. 1
Количество паллет, шт. 2 / 4
Тип APC 2APC без буферной станции / 4APC с 3-буферной станцией
Операция ЧПУ-управление, встроенное планирование операций, приоритетные паллеты
Привод оси R Сервомотор и редуктор
Привод оси X Сервомотор, зубчатая рейка
Привод оси Y Сервомотор, шарико-винтовая передача
Привод оси вверх/вниз Гидроцилиндр и LMG

Автоматическая система смены заготовок AWC 5000

Автоматическая система смены заготовок AWC 5000 предназначена для автоматизации подачи заготовок малого и среднего размера на вертикальные и пятиосевые обрабатывающие центры. Система использует роторную буферную станцию с транспортёром и обеспечивает автоматическую смену заготовок в рабочей зоне оборудования.

Технические характеристики

Доступные модели DVF 5000 / DNM 4500 / DNM 5700 / DNM 6700 / Mynx 6500 / BVM 5700
Размер паллеты, мм 250 × 250 / 350 × 350 / 400 × 400 / 500 × 500
Диаметр заготовки, мм 300 / 400 / 450 / 550
Высота заготовки, мм 335
Масса заготовки с паллетой, кг 130 / 250 / 250 / 250
Количество паллет, шт. 12 / 8 / 6 / 4
Тип магазина Роторная буферная станция с транспортёром
Операция Упрощённое планирование операций, встроенное управление
Привод вращательной оси R Сервомотор и редуктор
Привод оси переноса X Сервомотор, зубчатая рейка
Привод оси вверх/вниз Пневмоцилиндр и LMG

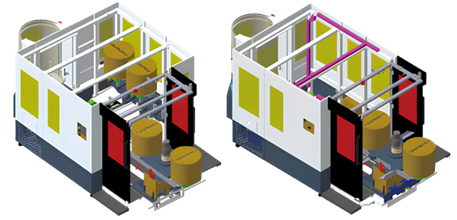

Многоуровневая система смены заготовок Multi Level AWC

Многоуровневая система Multi Level AWC предназначена для автоматизации подачи и смены заготовок в составе высокопроизводительных производственных ячеек. Система обеспечивает размещение большого количества паллет в многоуровневой компоновке, автоматизированную подачу заготовок и устойчивую работу с различными типами захватных и зажимных устройств.

Технические характеристики

Доступные модели DVF 5000 / DNM 4500 / DNM 5700 / DNM 6700 / Mynx 6500 / BVM 5700
Размер паллеты, мм 250 × 250 / 350 × 350 / 400 × 400 / 500 × 500
Макс. диаметр заготовки, мм 350 / 300 / 400 / 450 / 550
Макс. высота заготовки, мм 315 / 350
Макс. масса заготовки, кг 65 / 130 / 250
Количество паллет, шт. 40 / 32 / 28 / 24
Тип магазина Многоуровневая буферная система
Операция Работа на основе ЧПУ, двухпутевой контроль, приоритетные паллеты

Программное обеспечение DPMS и дополнительные функции

Система DPMS предназначена для централизованного управления паллетами, производственными заданиями, инструментом и маршрутами обработки в составе автоматизированного производственного участка.

Поддерживаемые функции и опции:

• • Поддержка функций ЧПУ FANUC
• • Система управления инструментами DN Solutions
• • Управление жизненным циклом инструмента
• • Расширенное управление инструментом и возврат паллеты
• • Автоматический возврат паллеты при поломке инструмента
• • Автоматическое измерение заготовки OMP60 / Renishaw
• • Датчик воздушного зазора
• • Интерфейс Ethernet
• • Автоматическое измерение длины инструмента
• • Автоматическое отключение питания

Дополнительные опции

• • Подготовка конфигурации под FMS
• • Интеграция с несколькими станками
• • Установочные станции
• • Моечные станции
• • Расширение числа паллет
• • Модернизация APC
• • Модификация паллет
