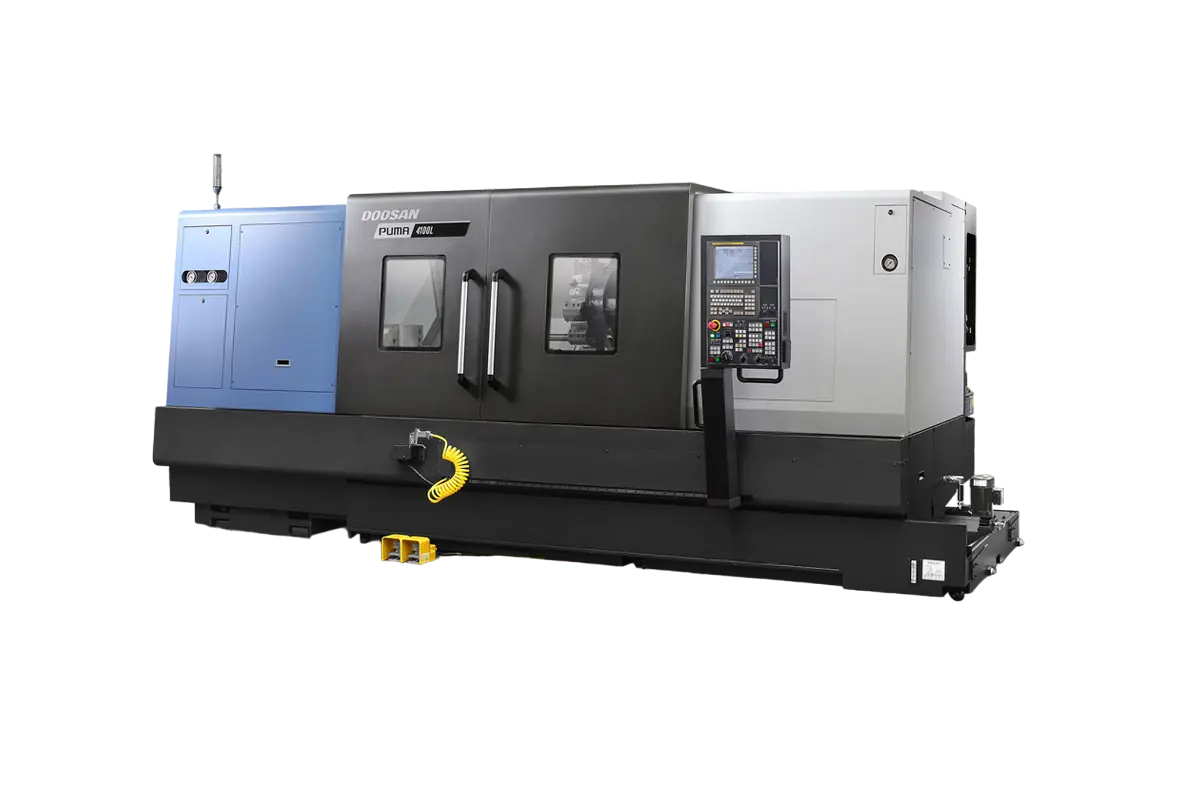

Горизонтальный токарный обрабатывающий центр PUMA 4100A

Токарный станок PUMA 4100A - это мощный обрабатывающий центр с высокой жесткостью конструкции, предназначенный для обработки сложных деталей в серийном производстве. Он оснащён массивной станиной, которая обеспечивает стабильность при работе с заготовками большого диаметра и длины. Продуманная система направляющих и усиленная конструкция узлов минимизируют вибрации, что положительно влияет на качество обработки и увеличивает срок службы инструмента. Основными функциями PUMA 4100A являются токарная обработка, нарезание резьбы, растачивание, сверление и фрезерование. Наличие приводного инструмента позволяет выполнять сложные комбинированные операции без необходимости перемещения заготовки между разными станками. Это сокращает производственные циклы и повышает точность изготовления деталей. Высокая жесткость конструкции и точность позиционирования обеспечивают минимальные допуски при обработке, что особенно важно в производстве ответственных деталей. :contentReference[oaicite:0]{index=0}

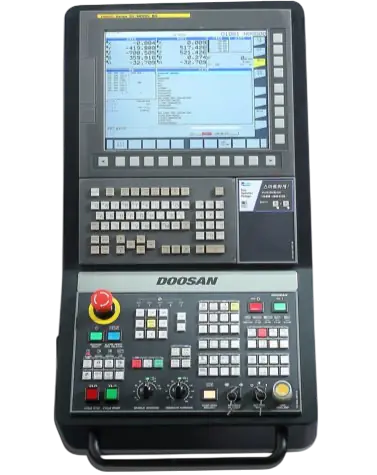

Система ЧПУ FANUC 31i PLUS

Система ЧПУ FANUC 31i-5 + PANEL i - это мощное решение для пятиосевых фрезерных и токарно-фрезерных станков, обеспечивающее управление до 26 осями и 8 каналами обработки одновременно. Благодаря технологии Nano CNC System достигается сверхточная обработка, минимизируются вибрации и погрешности, а функция High-Speed Smooth TCP улучшает плавность движения инструмента, компенсируя изменения скорости подачи. Система поддерживает высокоскоростную обработку с частотой дискретизации до 1000 блоков в секунду, что особенно важно для сложных поверхностей в авиастроении, автомобилестроении и производстве пресс-форм. PANEL i - это современный операторский интерфейс с сенсорным экраном диагональю 15 дюймов, обеспечивающий удобное управление станком, загрузку и редактирование программ. Интуитивный графический интерфейс, поддержка 3D-симуляции обработки и встроенные функции диагностики значительно упрощают работу оператора. Возможности удаленного мониторинга и сетевой интеграции позволяют контролировать процесс обработки в реальном времени. Благодаря этим характеристикам FANUC 31i-5 + PANEL i является надежной и высокоточной системой ЧПУ для сложных автоматизированных производств.

Параметры обработки

Макс. устанавливаемый диаметр над станиной, мм 790
Макс. диаметр обработки над суппортом, мм 590
Макс. диаметр обработки, мм 550
Рекомендуемый диаметр обработки, мм 315
Макс. длина обработки, мм 1074
Макс. нагрузка на рабочий вал, кг 1000
Макс. нагрузка на патрон, кг 500
Диаметр прутка, мм 102
Наклон станины, град 45°
Система ЧПУ Fanuc

Шпиндель

Приводной механизм BELT-DRIVE
Стандартный размер патрона 312(12")
Конус торца шпинделя А2-11
Диаметр подшипника шпинделя, мм 160
Диаметр сквозного отверстия шпинделя, мм 115
Диаметр отверстия в шпинделе, мм 103
Макс. частота вращения шпинделя, об/мин 3000
Мощность двигателя шпинделя, кВт 35/26/22
Передаточное число редуктора 1:2
Макс. крутящий момент, Нм 1584/1613 опц.

Точностные характеристики

Точность позиционирования по оси X/Z, мм 0,01/0,02 (на 300 мм)
Точность повторного позиционирования по оси X/Z, мм ±0,002/±0,003

Задняя бабка (ручная/программируемая)

Перемещение задней бабки, мм 1000
Диаметр пиноли, мм 120
Ход пиноли, мм 120
Отверстие пиноли MT6/МТ5 опц.
Максимальное усилие подачи пиноли задней бабки, кН 14,3
Площадь цилиндра пиноли задней бабки, см² 36,4

Общие технические характеристики

Габариты (ДхШхВ), мм 4654х2056х2194
Источник питания 3Ph-AC200~480В 50/60Гц
Требуемая мощность, кВА 42,25
Давление воздуха, МПа 0,5
Вес нетто (с конвейером), кг 9450 (10900)

Цены и комплектация

1 Горизонтальный токарный обрабатывающий центр PUMA4100A:
2 Система ЧПУ Fanuc 31i PLUS
3 Функция жесткого нарезания резьбы
4 Конвейер для удаления стружки
5 Трехцветный сигнальный индикатор
6 Пистолет подачи СОЖ
7 Пистолет подачи воздуха
8 Уловитель масляного тумана
9 Отделитель масла от СОЖ
10 Оптические линейки
11 Освещение рабочей зоны
12 Педаль управления патроном
13 Блокировка дверей
14 Выравнивающие болты и опоры
15 Пакет стартовой оснастки (резцедержатели и переходные втулки)
16 Полная защита от разбрызгивания СОЖ и разлета стружки
17 Каленые кулачки
18 Мягкие кулачки

Общая стоимость комплекса: по запросу руб. (включая НДС 22%)
