Роботизированный комплекс автоматизации профилегибочных операций

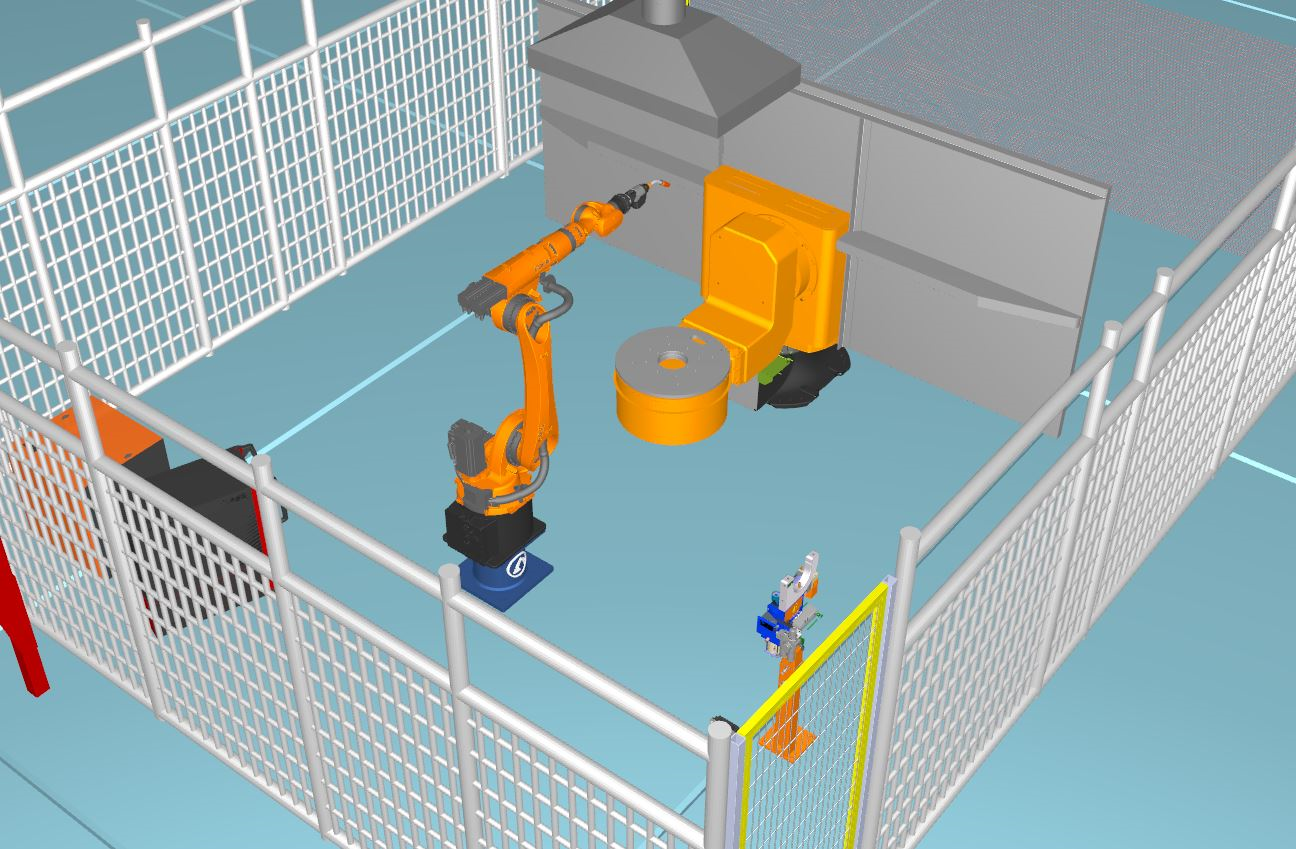

Комплекс предназначен для автоматизации операций перемещения, позиционирования и обработки профильных заготовок в составе производственной линии.

Подача профиля → Захват → Позиционирование → Выполнение операции → Перемещение изделия → Выгрузка готовой детали

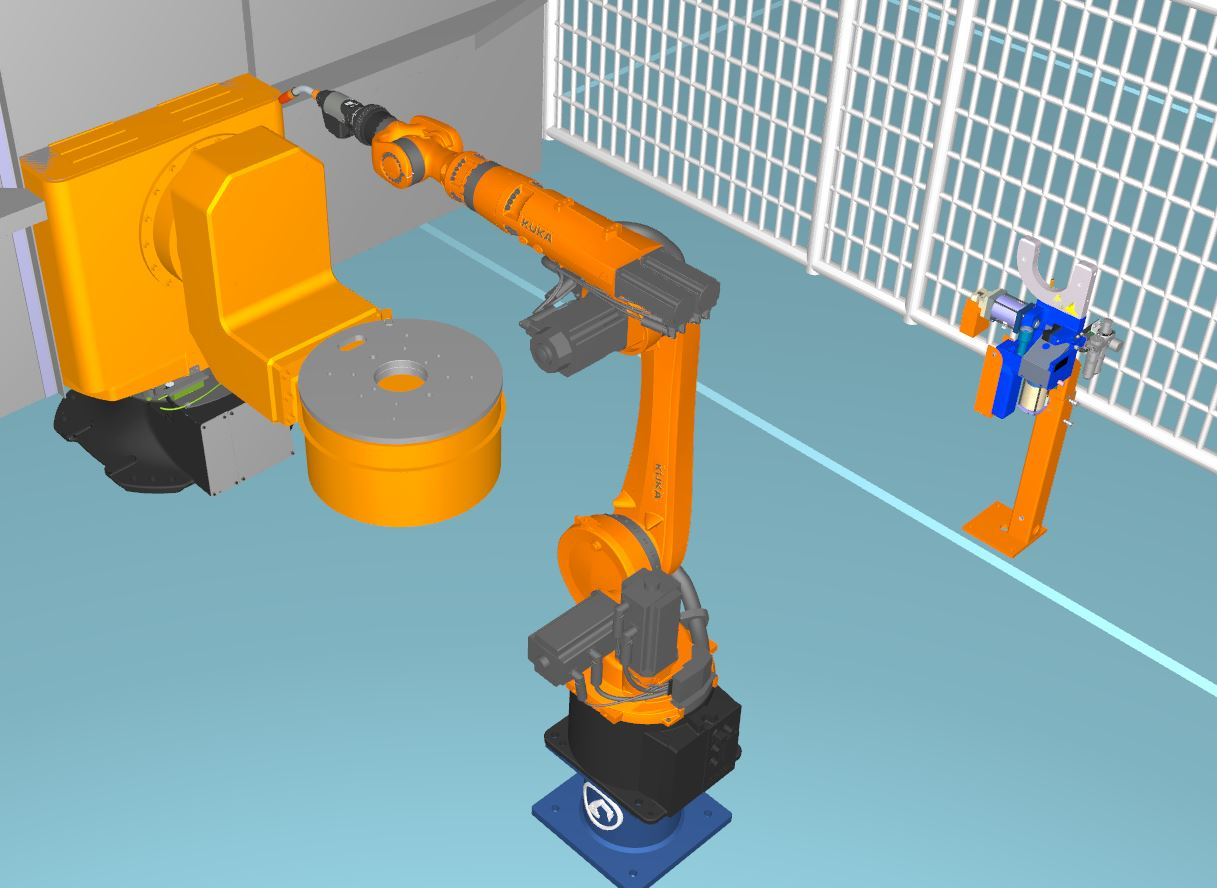

Промышленный робот-манипулятор

Шестиосевой промышленный робот применяется для работы с профильными заготовками и обеспечивает стабильную траекторию движения при повторяющихся операциях.

Основные характеристики

• Количество осей: 6
• Полезная нагрузка: до 5–10 кг
• Радиус действия: до 900–1100 мм
• Повторяемость: до ±0,02 мм
• Тип установки: напольный / настенный
• Температурный диапазон: 0…+45 °C

Робот рассчитан на высокую скорость и точность при работе с длинномерными элементами.

Контроллер управления

Контроллер обеспечивает управление траекторией робота и синхронизацию с технологическим оборудованием линии.

Функциональные возможности

• управление последовательностью операций
• интеграция с профилегибочным оборудованием
• синхронизация перемещений
• мониторинг состояния
• поддержка системы безопасности

Программирование выполняется через обучающий пульт с пошаговой логикой.

Захватное устройство

Захват предназначен для удержания профильных изделий различного сечения.

Особенности

• пневматическое исполнение
• адаптация под профиль различной формы
• надёжная фиксация длинномерных деталей
• высокая повторяемость позиционирования

Конструкция захвата разрабатывается под конкретный тип профиля.

Позиционирующее оборудование

Для стабильной ориентации профиля используется позиционирующее устройство.

Назначение

• удержание геометрии заготовки
• точная ориентация в рабочей зоне
• компенсация прогибов длинномерных изделий

Позиционирование синхронизировано с движением робота.

Описание технологического процесса

Оператор размещает профильные заготовки в зоне подачи.

Далее комплекс работает автоматически:

• робот захватывает профиль
• перемещает его в рабочую позицию
• выполняется технологическая операция
• изделие перемещается в зону выгрузки
• цикл повторяется

Автоматизация снижает нагрузку на персонал и повышает стабильность геометрии изделий.

Комплектация

• промышленный робот-манипулятор
• контроллер управления и пульт оператора
• захватное устройство под профиль
• позиционирующее оборудование
• система безопасности
• защитные ограждения
• шкафы управления
• интеграция оборудования в единый комплекс
  • пусконаладочные работы
  • обучение персонала
