Паллетирование

Состав универсального комплекса по паллетированию

Комплекс для автоматизированной загрузки брикетов в «биг бэги» с применением промышленных роботов, транспортеров и оснастки на каретках.

Установка биг бэга → Подтверждение → Подача каретки в зону робота → Загрузка брикетов → Возврат каретки оператору → Следующий биг бэг

Промышленный робот-манипулятор Yaskawa GP 35L

Yaskawa GP35L — универсальный шестиосевой промышленный робот с полезной нагрузкой 35 кг, увеличенным радиусом действия (2 538 мм) и высокой повторяемостью +/- 0,07 мм.

Робот дает хорошо сбалансированную комбинацию полезной нагрузки, скорости и допустимого момента на осях, что обеспечивает высокую скорость и ускорение. Небольшая занимаемая площадь и стройный дизайн требуют минимум пространства для установки и снижают помехи для периферийных устройств.

Доступна версия со степенью защиты IP65/67 (защита от пыли и жидкостей) для работы в неблагоприятных условиях.

GP35L подходит для широкого спектра применений: обработка, сборка, резка, аддитивные технологии и т.п.

Технические характеристики

• Количество осей: 6
• Максимальная грузоподъемность: 35 кг
• Повторяемость: 0,07 мм
• Досягаемость: 2 538 мм
• Рабочий температурный режим: 0º…+45ºС
• Масса: 600 кг
• Номинальная мощность: 4 кВт

Оси и параметры движения

• Ось S: диапазон ±180º, скорость 180º/сек
• Ось L: диапазон +135º/-90º, скорость 140º/сек
• Ось U: диапазон +206º/-80º, скорость 178º/сек
• Ось R: диапазон ±360º, скорость 250º/сек, момент 147 Н·м, инерция 10 кг/м²
• Ось B: диапазон ±125º, скорость 250º/сек, момент 147 Н·м, инерция 10 кг/м²
• Ось T: диапазон ±360º, скорость 360º/сек, момент 78 Н·м, инерция 4 кг/м²

Контроллер и пульт Yaskawa Motoman YRC 1000

Yaskawa Motoman YRC 1000 — компактная и мощная многозадачная платформа контроллера для роботов и периферийных устройств (позиционеры, линейные оси, порталы), координирующая движение до 8 роботов (главный/подчиненный) и дополнительных внешних осей (в общей сложности до 72).

Концепция работы роботов Motoman развивалась и оптимизировалась много лет на основе большого опыта установок. Обычно YRC 1000 поставляется со стандартным пультом программирования робота с сенсорным дисплеем и горячими клавишами, что дает быстрое программирование позиций и изменение параметров.

Понятные структуры программ строятся с помощью простых операторов на основе строк. С использованием языка высокого уровня Inform III можно применять мощные команды, логику управления и создавать сложные функции управления движением или связью. Управление правами пользователей основано на системе USB Stick.

Быстрый многозадачный процессор, современная операционная система и высокоскоростные сервоприводы обеспечивают высокие ускорения, скорости вращения осей и хорошие характеристики траектории.

Многозадачная ОС с быстрым интерполяционным циклом не требует защиты от вирусов. Время загрузки — меньше сорока секунд.
Функция Advanced Robot Motion (ARM) динамически рассчитывает и контролирует крутящий момент и нагрузку на оси, оптимизирует ускорение и скорость, устраняет вибрации, быстро корректирует положение целевой координаты и обеспечивает высокочувствительное обнаружение коллизий.

Интегрированный быстрый мягкий ПЛК, тесно взаимодействующий с программными входами/выходами робота, может использоваться для управления периферийными устройствами или небольшими производственными ячейками и, в перспективе, может сделать контроллер ячейки ПЛК ненужным в простых комплексах.

Контроллер оснащен стандартными коммуникационными интерфейсами (например, двумя портами Ethernet и цифровыми входами/выходами), а также функцией web-сервера TCP/IP с поддержкой FTP для считывания/настройки состояния контроллера и удаленного мониторинга/обслуживания через Web.

Также поддерживаются интерфейсы и протоколы связи для цифровой фабрики/Индустрии 4.0, например, OPC/UA (поддерживает спецификацию VDMA Robotics Companion Specification).

Поддерживаются промышленные сети: Profinet, Devicenet, ASI-Bus, Profibus, EthernetIP, ModbusTCP, CCLink, EtherCAT (включая варианты шин безопасности), а также специфические интерфейсы (например, Euromap или Varan). Доступны интерфейсы для периферийных устройств: захваты, системы 2D/3D-видения, датчики силы/крутящего момента, интеграция HMI и т.п.

Роботы с контроллерами YRC1000 поддерживают разные методы программирования (по смыслу исходника):

• стандартный обучающий пульт (сенсорный), Smart Pendant
• функциональные блоки Motologix для интеграции в ПЛК-среды IEC 61131
• программный комплекс на базе ПК
• offline-моделирование MotoSimVRC (OLP)
• сторонние offline-инструменты (OLP) и решения Digital Twin
• приложения и мастера (Welding Wizard, PalletSolver, Motologix)
• CAD/CAM-инструменты (G-код через постпроцессоры)
• операционная система ROS
• сторонние среды программирования роботов
• API-интерфейсы для Matlab / LabView
• машинное зрение, подборка контейнеров, ИИ/нейросети
• обучающие ручки/перчатки
• пользовательские приложения/визуализации/HMI через SDK (Motoplus C/C++, MotoCom32 SDK)

Описание технического процесса

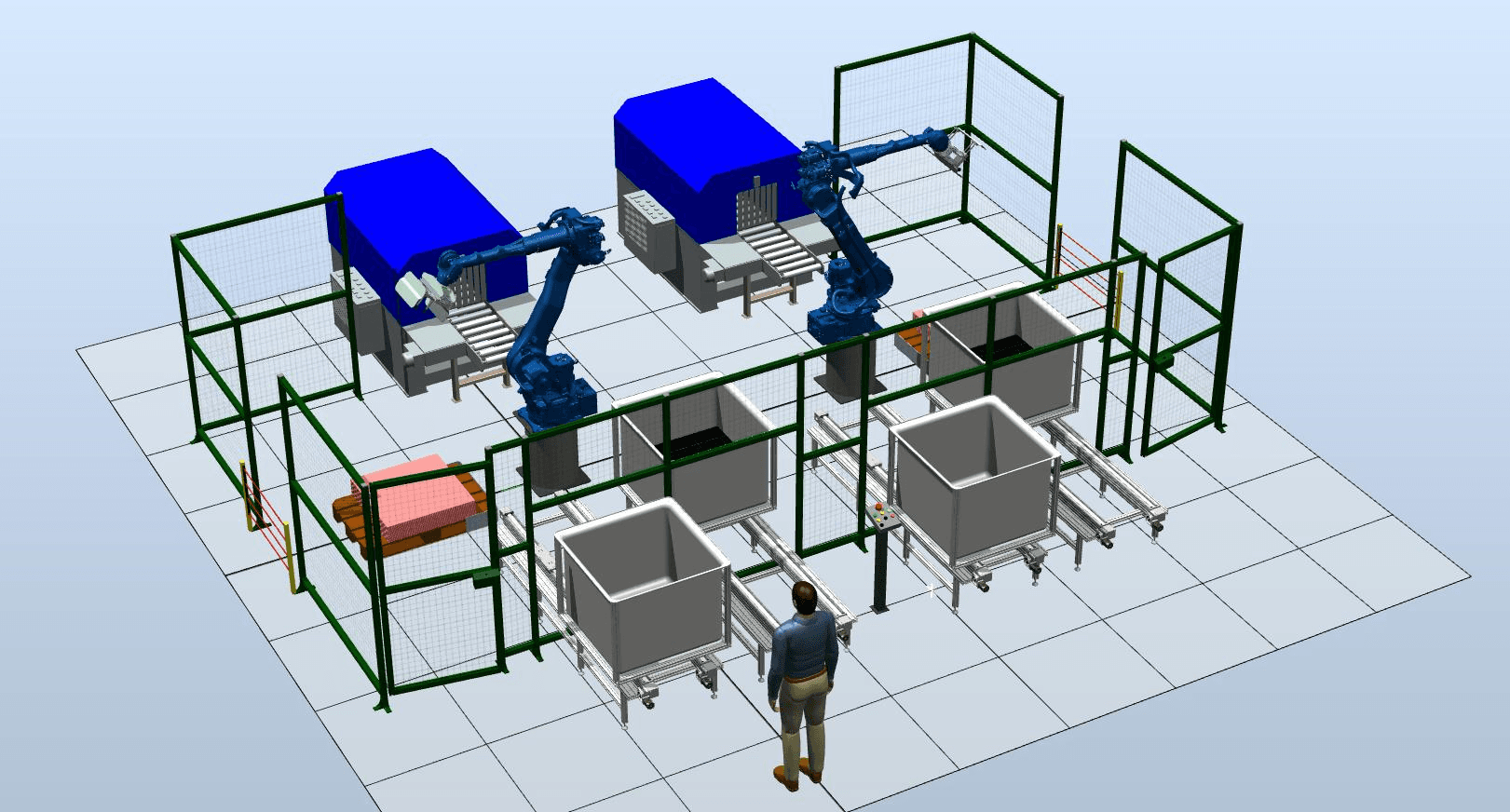

РТК представляет собой участок с двумя промышленными роботами, обслуживающими две линии выдачи продукции. В зону досягаемости каждого робота подводятся по два транспортера с каретками, на которых располагается оснастка для установки «биг бэга». Такое количество оборудования позволяет максимально оптимизировать загрузку брикетов в «биг бэги» и исключить скопление.

Оператор устанавливает «биг бэг» на оснастку, подтверждает его установку, и каретка с «биг бэгом» отправляется в зону загрузки роботом. Робот приступает к загрузке, начиная с центра и смещаясь к стенкам.

В это время оператор устанавливает «биг бэг» на оснастку второй каретки и может отправить ее к роботу в очередь на загрузку. Установка «биг бэга» потребует расправления его внутреннего п/э вкладыша вручную.

По окончании загрузки каретка с заполненным «биг бэгом» возвращается обратно к оператору, и робот сразу приступает к загрузке нового «биг бэга».

Цены и комплектация

1. Промышленный робот-манипулятор Yaskawa GP 35L — 2 шт.
   Стоимость: 18 232 270 руб. (Включая НДС 20%)

2. Контроллер и пульт Yaskawa Motoman YRC 1000 — 2 шт.

3. Блок управления пневматикой

4. Пневмомеханический захват — 2 шт.

5. Чехол для робота — 2 шт.

6. Транспортеры для биг бэгов — 4 шт.

7. Доработка выходных транспортеров заказчика

8. Ограждения

9. Система безопасности

10. Обучение персонала

11. Интеграция вышеперечисленного оборудования в единый комплекс, включая все необходимые кабели, шланги, разъемы и кронштейны

    • пусконаладочные работы на территории заказчика

Общая стоимость: 18 232 270 руб. (Включая НДС 20%) *
