Роботы

1. Промышленный робот манипулятор CRP RH20-06-W

Промышленный робот CRP RH20-06-W - роботизированное устройство с рабочей зоной до 2012 миллиметров. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 2012 мм, максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д.; Так же неотъемлемой частью является безопасность. Для этого робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики:

Количество осей: 6 Полезная нагрузка: 6 кг Повторяемость: ±0,08 мм Максимальный радиус действия: 2012 мм Вес робота: 295 кг

Скорость движения: Ось J1 — 160 °/сек
Ось J2 — 160 °/сек
Ось J3 — 169 °/сек
Ось J4 — 301 °/сек
Ось J5 — 338 °/сек
Ось J6 — 535 °/сек

Диапазон действия: Ось J1 — ±165°
Ось J2 — 0…175°
Ось J3 — -80…+150°
Ось J4 — ±190°
Ось J5 — -90…+120°
Ось J6 — ±210°

2. Сварочный источник MEGMEET Ehave CM500

Ehave CM500 это аппарат, отвечающий всем необходимым современным требованиям. Источник показывает отличные результаты и высокую стабильность при высоконагруженном производстве. Сварочные полуавтоматы на базе микропроцессора Ehave CM (CO2/MAG/MMA) предназначены для сварки металлической проволокой и ручной дуговой сварки плавящимся электродом.

Преимущества: Технология стабилизации дуги и минимизации количества брызг. Технология Clear ball. Автоматическая и ручная настройка режимов сварки. Возможность подключения к роботу.

Технические характеристики Ehave CM500:

Управление: Цифровое Питающая сеть: 3×380 В ±25% Частота сети: 30…80 Гц Потребляемая мощность: 22.3 кВт Напряжение холостого хода: 73.3 В Диапазон сварочных токов: 30…500 А Выходное напряжение: 12 ~ 45 В ПВ: 500 А / 100% / 40C

Способы сварки: CO2 / MAG / MMA Диаметр проволоки: 1.0 / 1.2 / 1.6 мм Скорость подачи проволоки: 1.4…24 м/мин Класс защиты: IP23S Габаритные размеры: 300×480×620 мм Вес: 52 кг

3. Одноосевой позиционер CRP WB1K-500-2580

Позиционер сварочный горизонтальный CRP WB1K-500-2580 предназначен для вращения изделий вокруг горизонтальной оси при автоматической дуговой электросварке, при наплавочных работах, а также для поворота и установки изделий в удобное положение.

Технические характеристики: Грузоподъемность: 500 кг Размер рамы: 2500×800 мм Расстояние от центра до основания: 650 мм Номинальная скорость вращения: 70°/сек Максимальная скорость: 78°/сек Угол вращения: ±360° Мощность: 1500 ВА Габариты: 3186×800×985 мм

4. Станция очистки горелки SC220ASE

Станция очистки горелки SC220ASE – устройство для автоматического обслуживания сопел горелки.

Технические характеристики: Рабочее давление:6-8 Бар Расход воздуха: 10 л/сек Номинальная скорость: 425 об/мин Максимальный крутящий момент: 6.3 Нм Управляющее напряжение: 24 В DC Постоянный ток: 0.15 А Объем бака: 500 мл Проволока: до 1.6 мм Порошковая проволока: до 3.2 мм Время резки: 0.5 сек

Описание технологического процесса

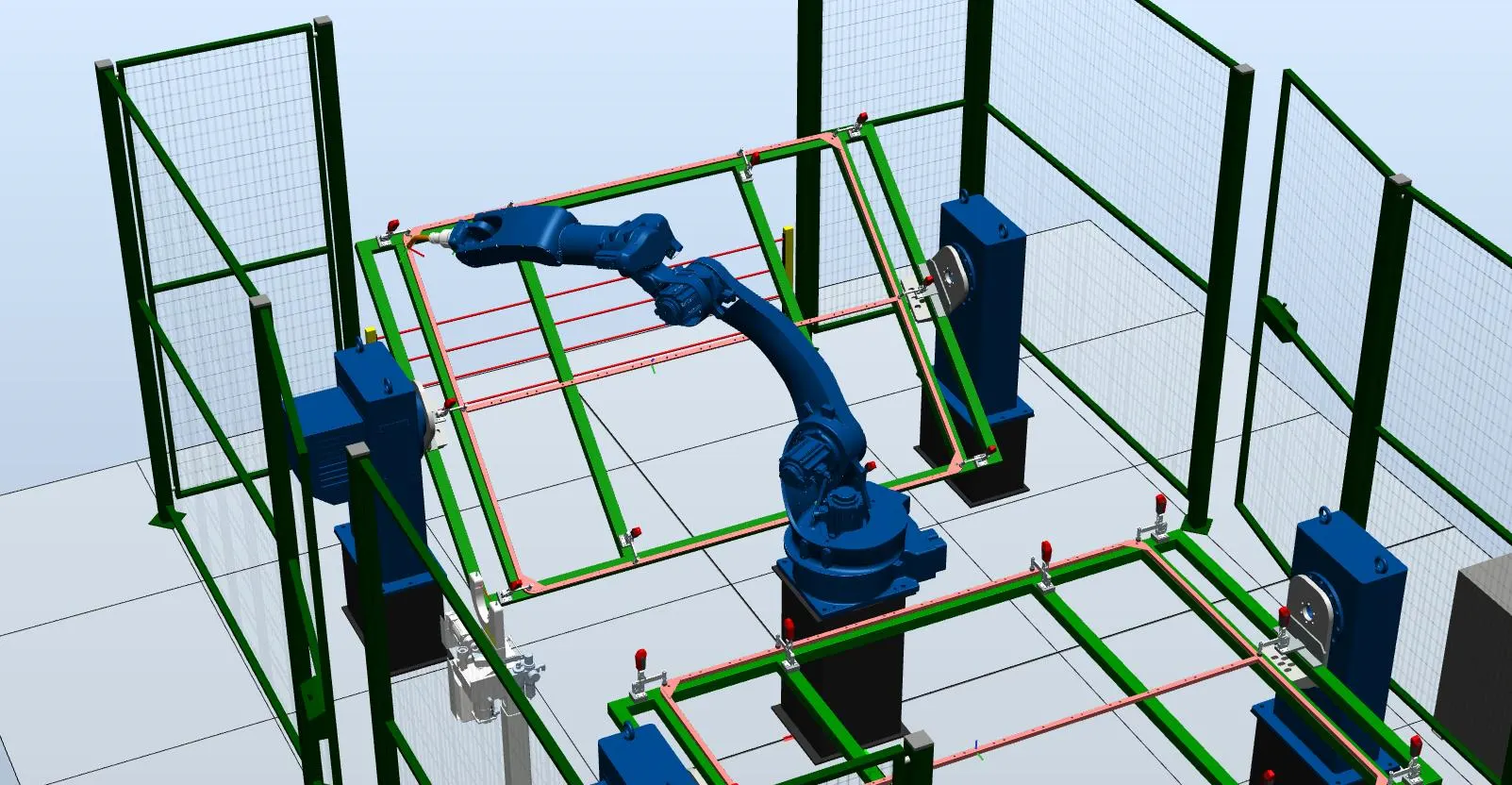

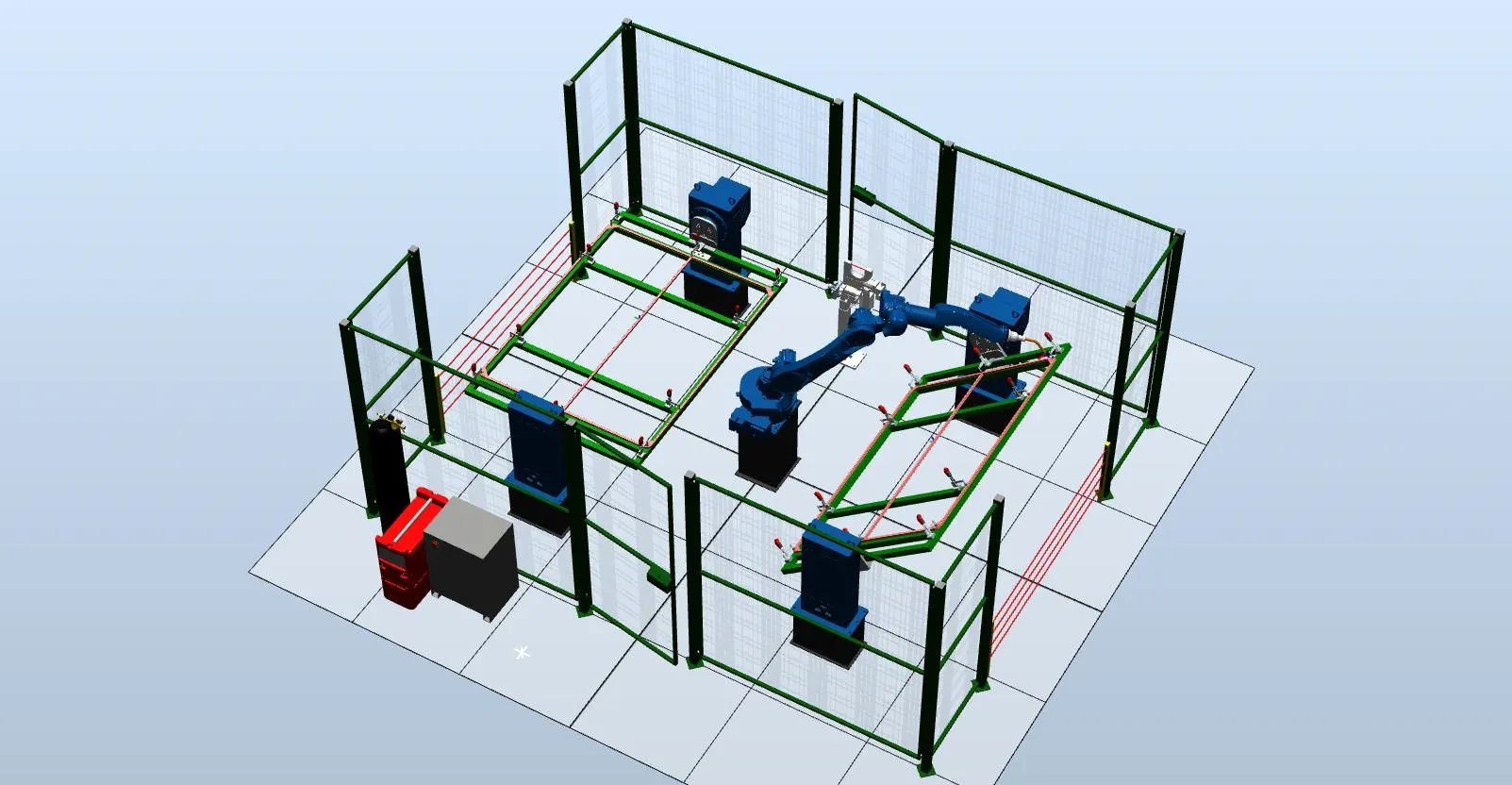

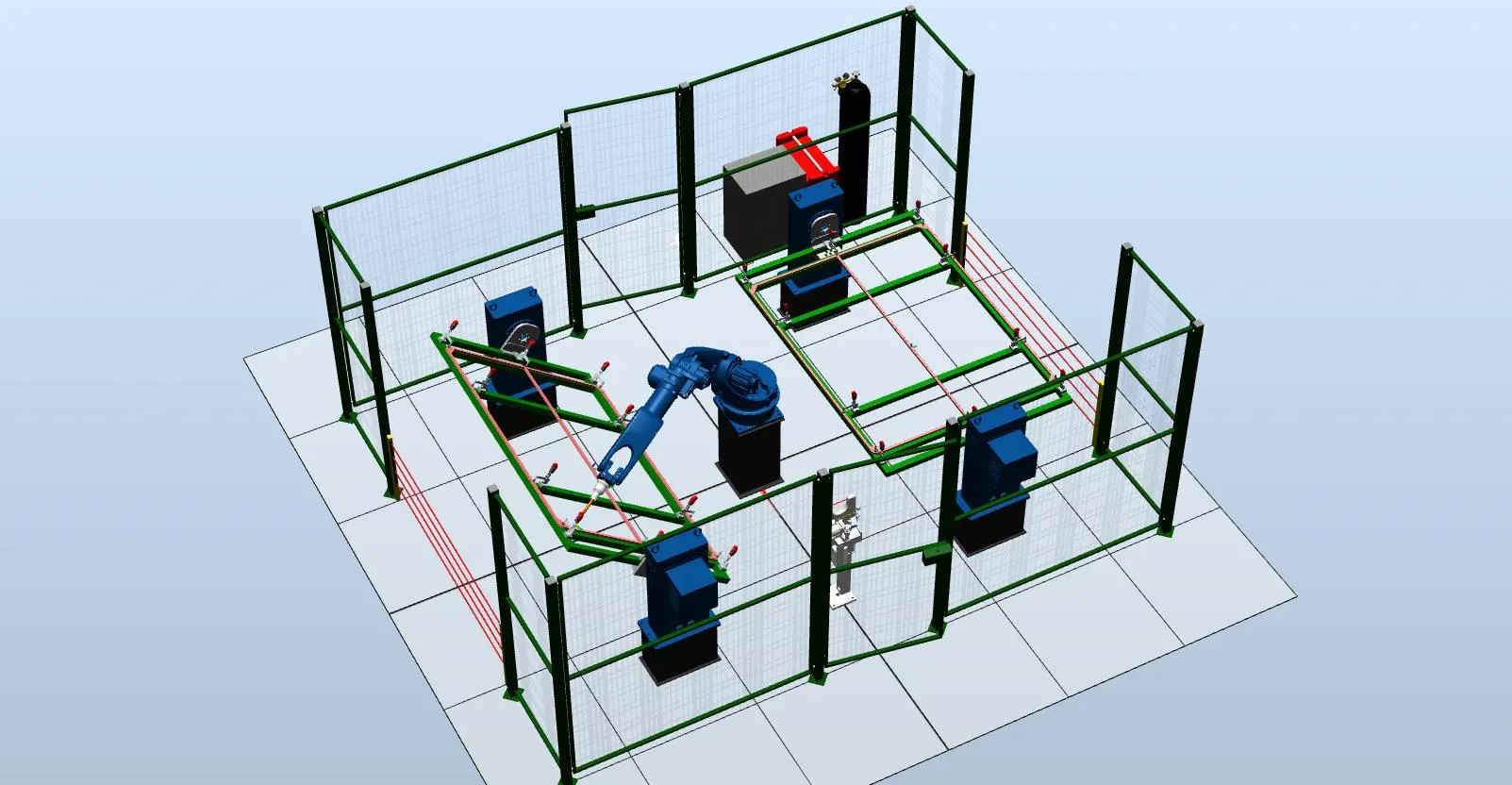

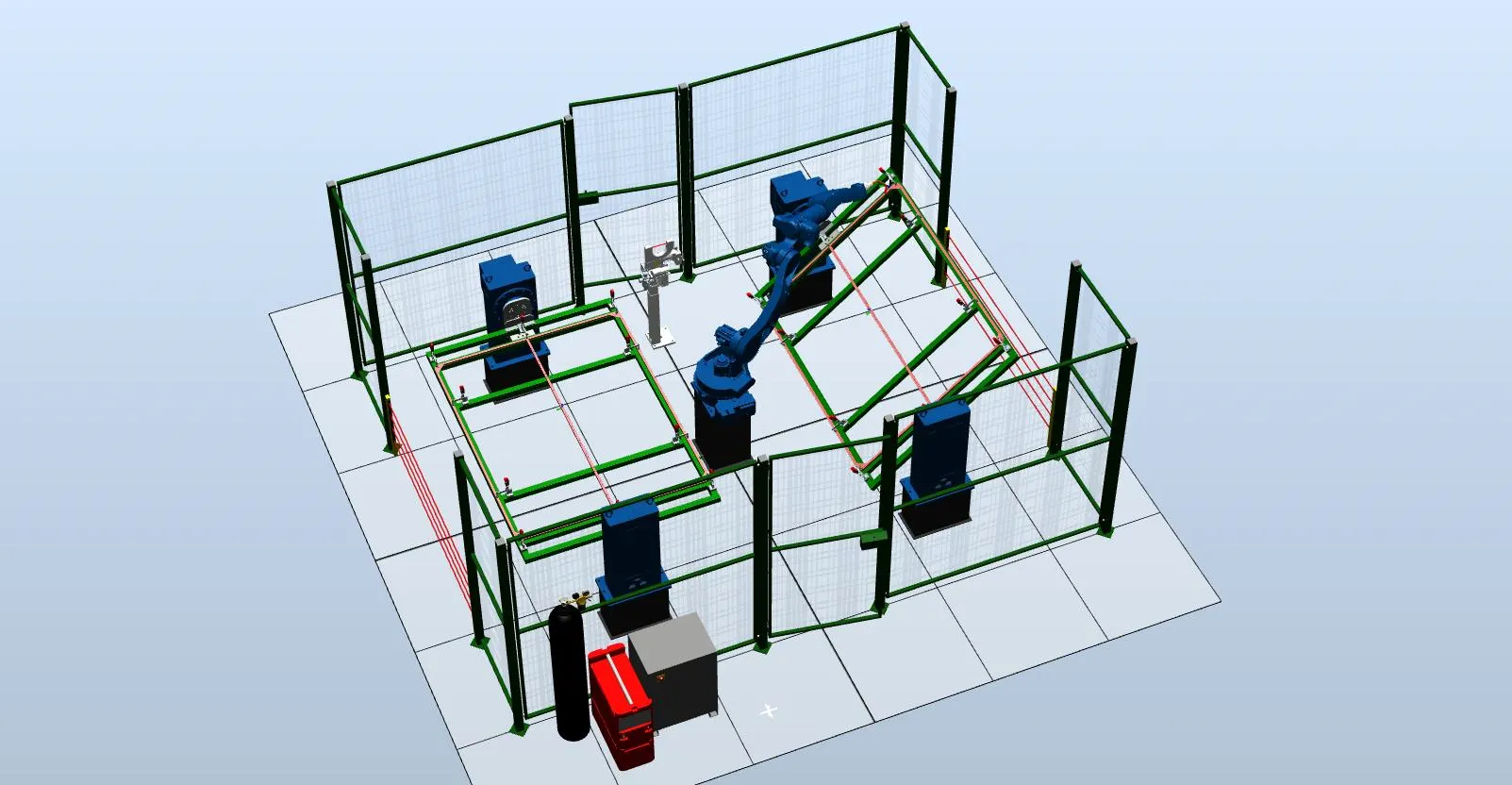

Робот устанавливается между двумя позиционерами. Оператор пишет программы на изделия, используя любой из позиционеров. Программа запускается и робот приступает к сварке. В то время, как робот сваривает изделие на одном из позиционеров, оператор устанавливает заготовки на противоположный. По окончании сварки робот перемещается к другому позиционеру, а оператор забирает готовые изделия с предыдущего. Таким образом обеспечивается безостановочный процесс. Во время перехода робот останавливается на станции обслуживания горелки.

Цены и комплектация

1 Промышленный робот манипулятор CRP RH20-06-W
2 Шкаф управления роботом-манипулятором
3 Сварочный источник MEGMEET Ehave CM500
4 Одноосевой позиционер CRP WB1K-500-2580 – 2 шт.
5 Станция очистки горелки SC220ASE
6 Основание для робота
7 Комплект световых барьеров – 2 шт.
8 Комплект ограждений высотой 2 метра, двери, система безопасности
9 Интеграция оборудования, ПО, кабели, пусконаладка, обучение

Общая стоимость комплекса: 4 819 155 руб. (включая НДС 22%)
