Роботы

1. Промышленный робот манипулятор CRP RH20-06

Промышленный робот CRP RH20-06 - роботизированное устройство с рабочей зоной до 2012 миллиметров. Адаптированный к любым способам монтажа и предназначенный для обработки деталей различного назначения, станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 2012 мм, максимальная допустимая нагрузка 6 кг, что позволяет обрабатывать детали практически любых форм и размеров. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Широкая сфера применения позволяет использовать робота в таких сложных технологических процессах, как: сварка, покраска, разгрузочные работы, транспортировка, сортировка и т.д. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики: Количество осей: 6
Полезная нагрузка: 6 кг
Повторяемость: ±0,08 мм
Максимальный радиус действия: 2012 мм
Вес робота: 295 кг
Скорость движения:

Ось J1 — 160 °/сек
Ось J2 — 160 °/сек
Ось J3 — 169 °/сек
Ось J4 — 301 °/сек
Ось J5 — 338 °/сек
Ось J6 — 535 °/сек

Диапазон действия

Ось J1 — -165°…+165°
Ось J2 — -175…0°
Ось J3 — -80…+250°
Ось J4 — ±190°
Ось J5 — -90…+110°
Ось J6 — ±210°

Шкаф электроавтоматики

Современная система дистанционного управления позволяет оптимизировать ускорение и замедление исходя из фактической нагрузки робота. Пульт управления, серия С Пульт управления — это рабочий интерфейс робота.

Сварочный источник MEGMEET Artsen PM 500

Инверторный аппарат Artsen PM 500 отвечает всем необходимым современным требованиям для сварочных процессов.

Технические характеристики:

Управление: Цифровое
Питающая сеть: 3×380 В ±25%
Частота сети: 30…80 Гц
Потребляемая мощность: 24 кВт
Диапазон сварочных токов: 30…500 А
Скорость подачи проволоки: 1,4…24 м/мин
Класс защиты: IP23S
Вес: 52 кг

Универсальная ОС для реализации РТК сварки UBOX

Данное решение использует основные параметры сварочных источников любого типа.

Одноосевой позиционный стол CRP WB1K-1000

Позиционер предназначен для вращения изделий вокруг горизонтальной оси.

Трек CRP WD

Трек представляет собой напольную линейную установку.

Станция очистки горелки SC220ASE

Устройство для автоматического обслуживания сопла.

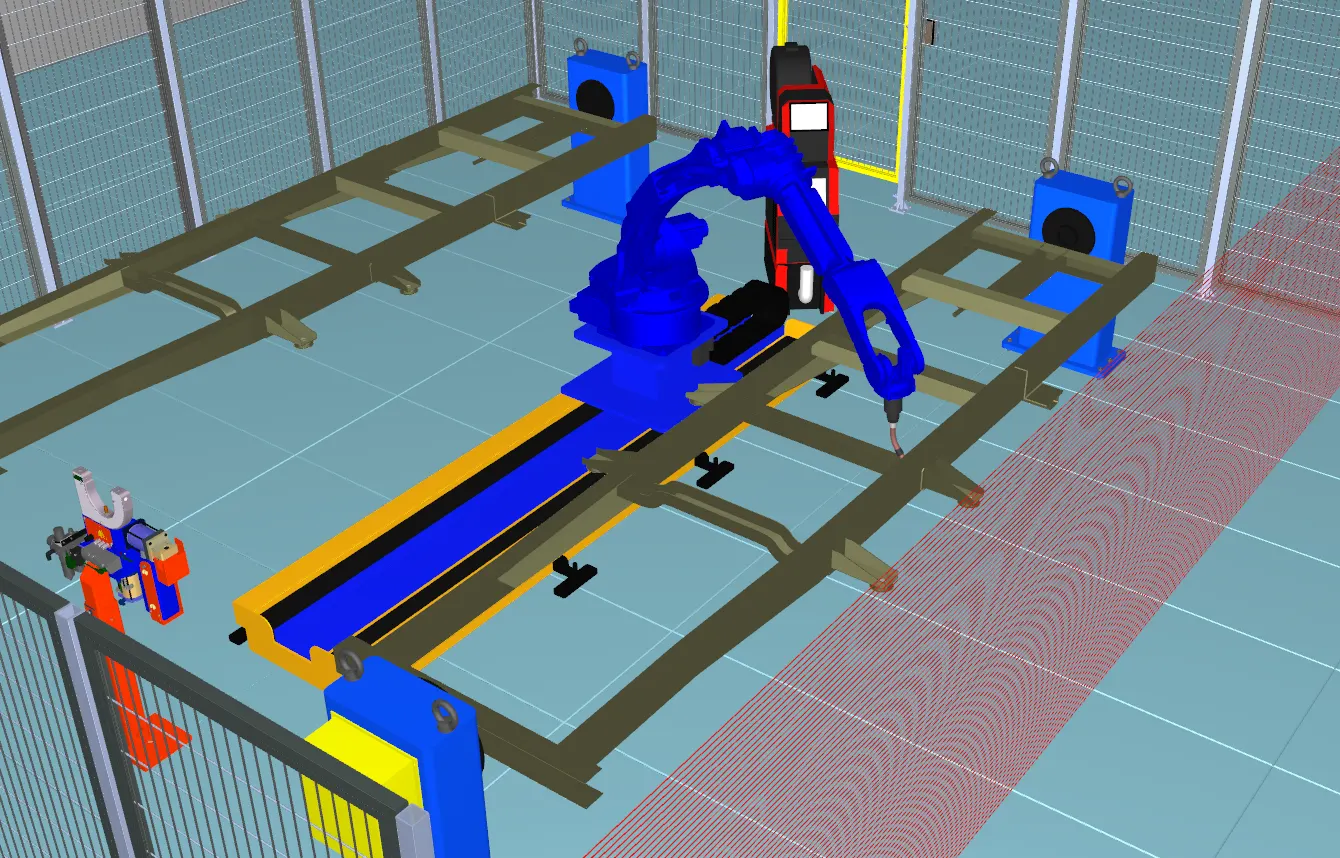

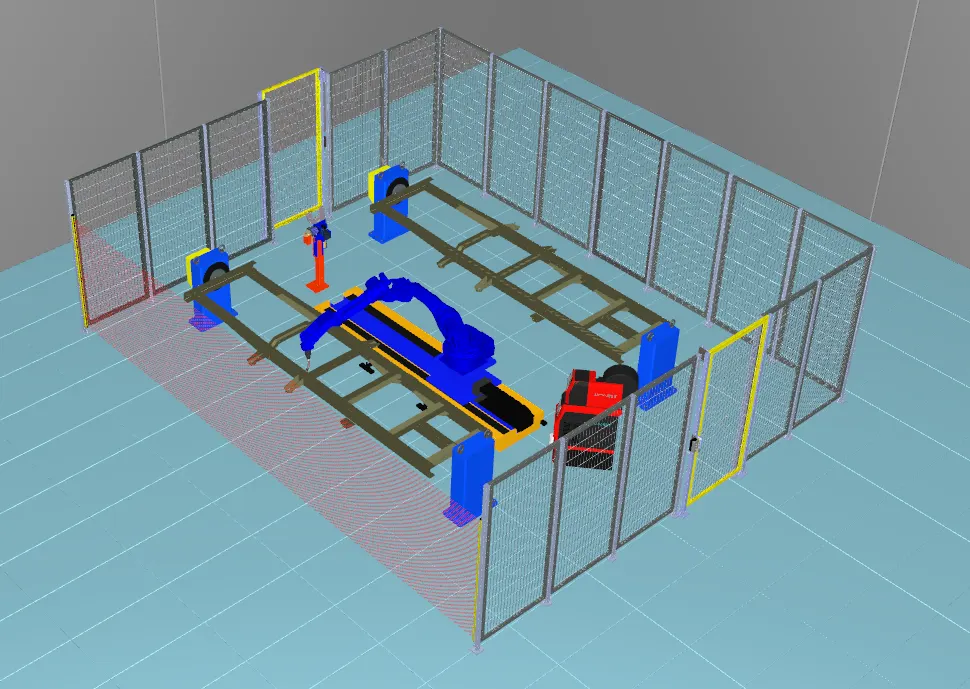

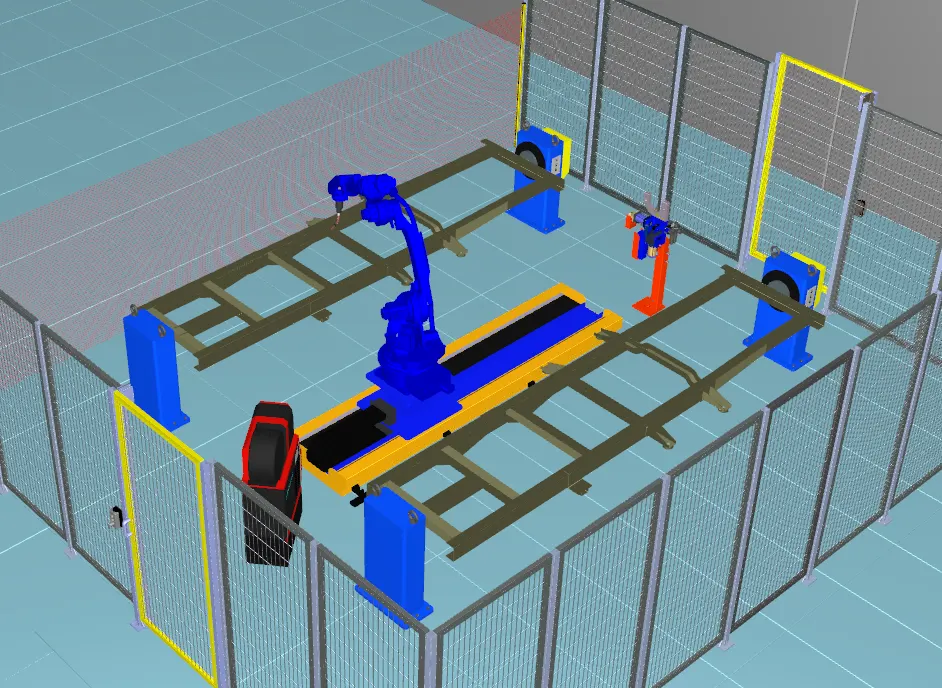

Описание технологического процесса

На участке имеется две рабочие зоны: зона работы оператора для загрузки деталей или выгрузки готовых изделий; зона работы сварочного робота. Оператор загружает деталь в оснастку позиционера, параллельно производится сварка детали. По окончанию сварки робот перемещается по линейному треку во вторую рабочую зону. Каждый цикл оператор забирает готовые изделия и устанавливает детали в оснастку, тем самым достигается безостановочный процесс. Во время перехода робот останавливается для чистки горелки.

Цены и комплектация

1 Промышленный робот CRP RH20-06
2 Шкаф управления
3 Сварочный источник MEGMEET Artsen PM 500
4 Позиционер CRP WB1K-1000
5 Трек CRP WD
6 Станция очистки
7 Комплект ограждений
8 Интеграция

Общая стоимость комплекса: 7 100 000 руб. (включая НДС 22%)
