СОСТАВ УНИВЕРСАЛЬНОГО КОМПЛЕКСА ПО РОБОТИЗИРОВАННОЙ СВАРКЕ

Промышленный робот манипулятор CRP-RH14-10-W

Промышленный робот CRP-RH14-10-W - роботизированное устройство с рабочей зоной до 1454 миллиметров, адаптированное к любым способам монтажа. Станет незаменимым и найдет свое применение в любом производственном процессе.

Преимущества: Досягаемость манипулятора составляет 1454 мм, а максимальная допустимая нагрузка 10 кг, что позволяет обрабатывать большинство деталей малых и средних производств. Робот может быть монтирован как на напольных, так и на потолочных поверхностях, стационарно, или с помощью рельсы и специальной консоли. Идеально подходит для таких технологических процессов, как: сварка, фрезерование, сборка, перемещение, шлифовка, лазерная и плазменная резка. Робот оснащен независимым аварийным выключателем, который обеспечивает безопасность оператора. Кабели с повышенным уровнем гибкости обеспечивают беспрепятственную и стабильную работу робота в любых положениях.

Технические характеристики CRP-RH14-10W приведены далее. Технические характеристики: Форма руки: Вертикальный узловой шарнир Степень подвижности: 6 осей Максимальная нагрузка: 10 кг Диапазон движения по осям: Ось 1 Крепление к полу или потолку -167°~167° Настенное крепление -30°~30° Ось 2: 0°~175° Ось 3: -80°~150° Ось 4: -190°~190° Ось 5: -105°~130° Ось 6: -210°~210°

Максимальная скорость движения по осям: Ось 1: 169°/секунду Ось 2: 169°/секунду Ось 3: 169°/секунду Ось 4: 301°/секунду Ось 5: 222°/секунду (220°/секунду) Ось 6: 516°/секунду(743°/секунду)

Допустимый крутящий момент: Ось 4: 20 Н·м Ось 5: 20 Н·м Ось 6: 20 Н·м (11 Н·м)

Допустимый инерционный момент: Ось 4: 0.63 кг/м² (0.5 кг/м²) Ось 5: 0.63 кг/м² (0.5 кг/м²) Ось 6: 0.33 кг/м² (0.16 кг/м²)

Точность повторного позиционирования: ±0.08 мм Максимальный охват: 1454 мм Вес робота: 170 кг Способ крепления: К поверхности пола или потолка

Требования к условиям использования: Средняя температура: 0-45°C Относительная влажность: 20-80% (без конденсата) Вибрации: < 0.5 G

Станция обслуживания горелки

Станция обслуживания горелки — устройство для автоматического обслуживания сопла горелок с максимальным внешним диаметром до 28 мм. Оснащается пневматическим двигателем. Пневматические элементы — AIRTAC. Фреза и ножницы для обрезки проволоки выполнены с высокой твердостью и прочностью, что увеличивает срок службы.

Сварочный источник MEGMEET Ehave CM350

MEGMEET Ehave CM350 — сварочный источник, основанный на серии Artsen Plus. Поддерживает обновление процессов сварки, работу с базами данных, различные режимы и интерфейсы связи с роботом (аналоговый, DeviceNet, CAN Open, MEGMEET CAN, EtherNet/IP). Реализованы процессы SAP (Short Arc Puls) и DLS (DC Low Spatter) для повышения стабильности дуги, снижения разбрызгивания и улучшения формирования шва.

Описание технологического процесса

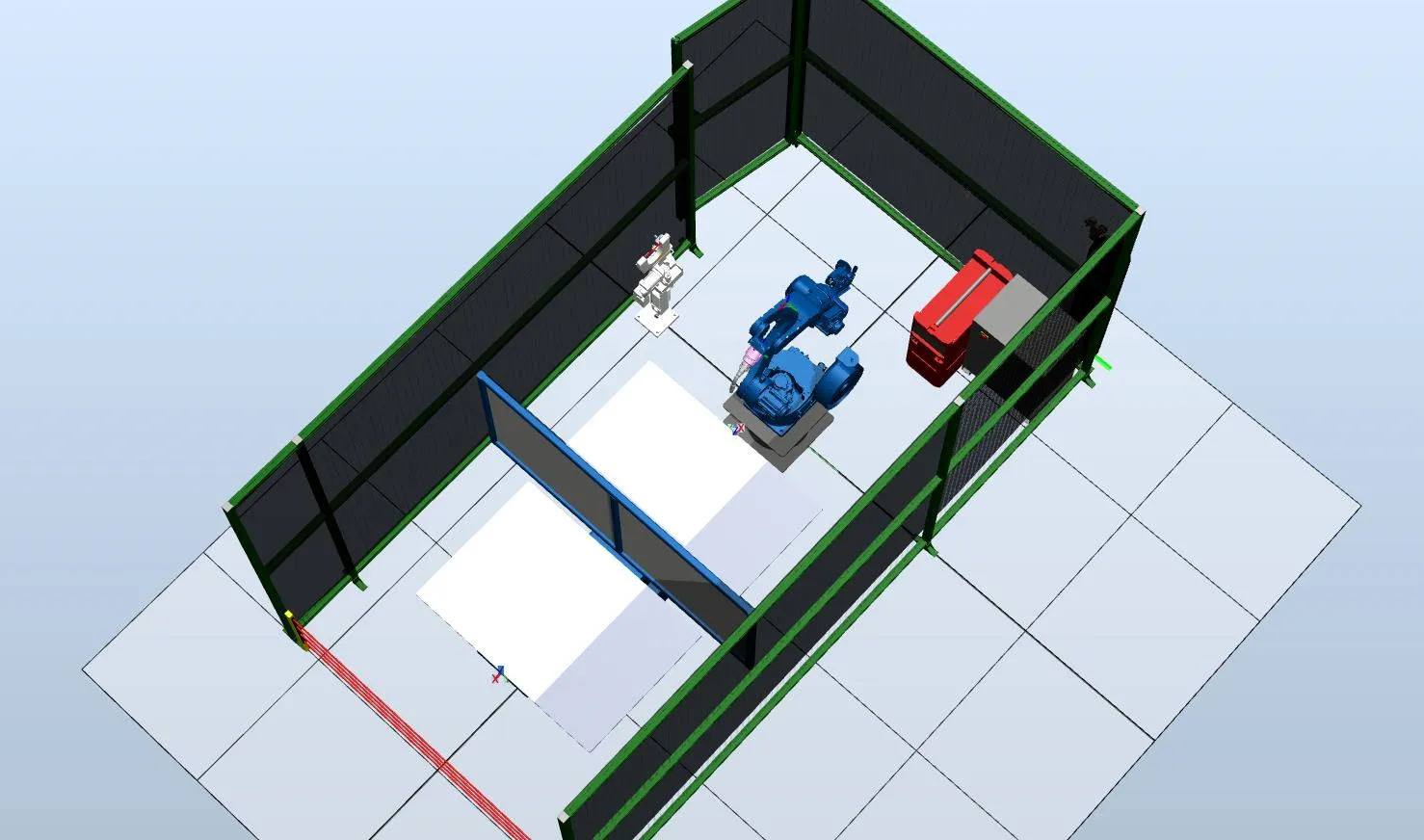

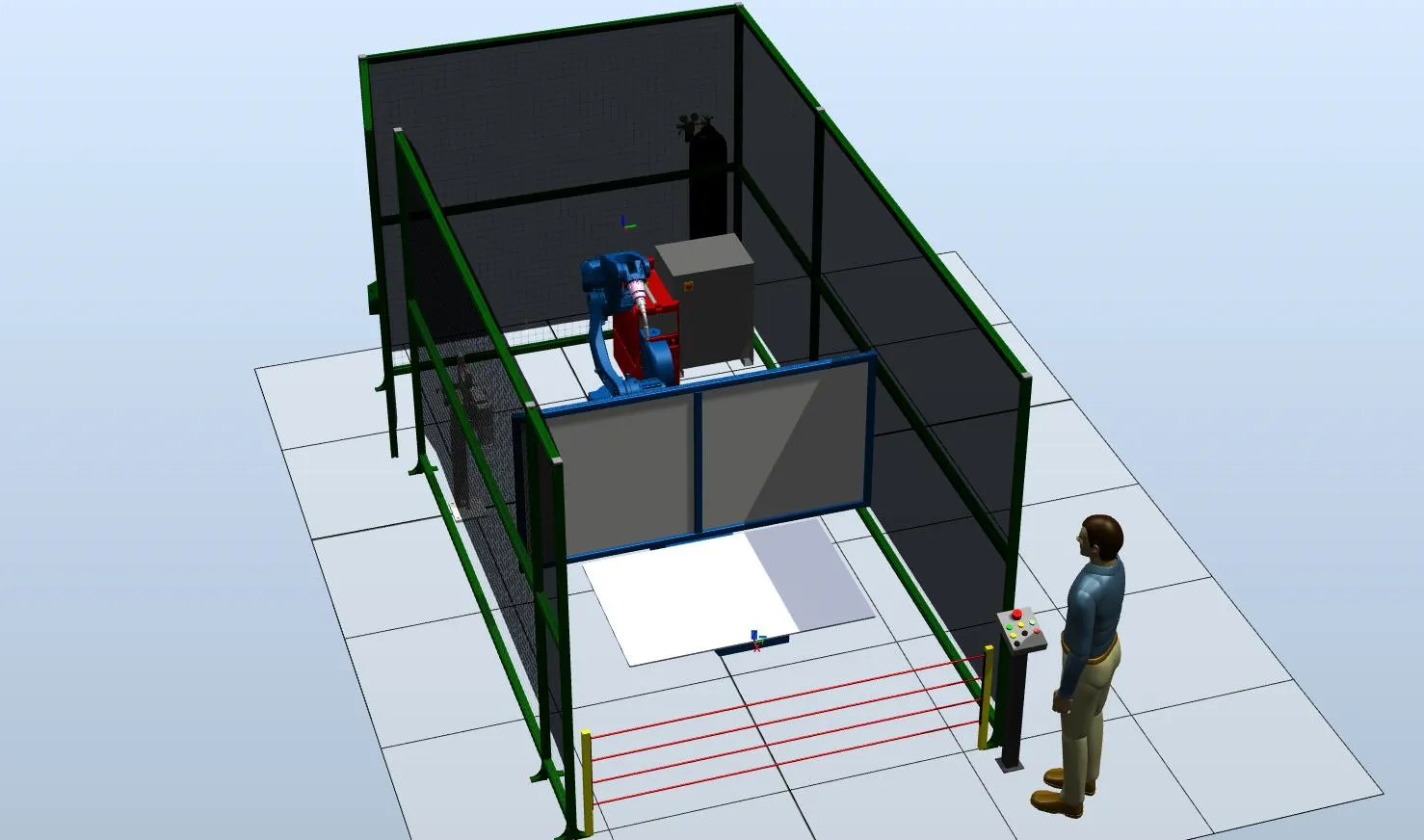

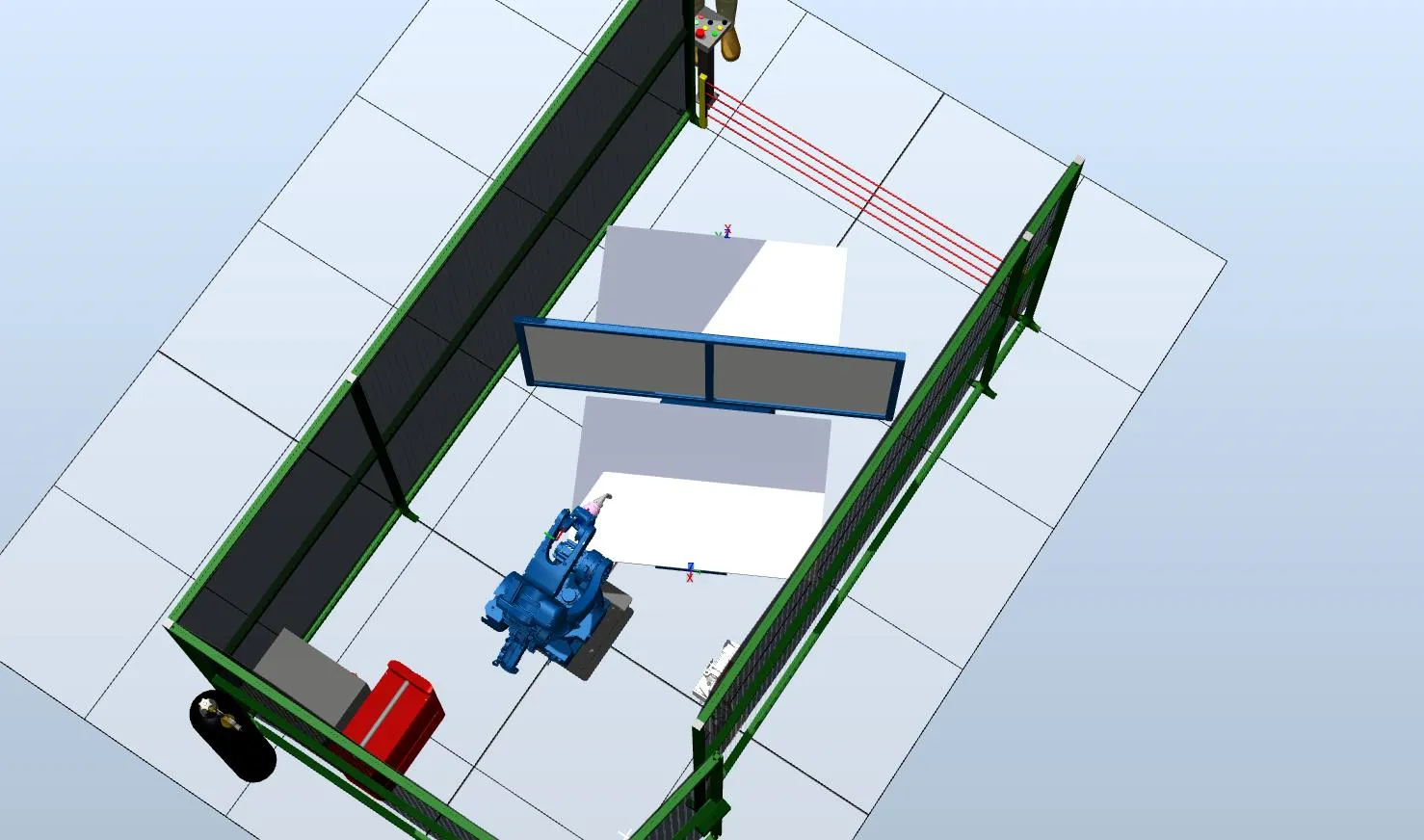

Сварочный участок состоит из зоны предварительной сборки изделия в оснастке и зоны сварки роботом, разделенных между собой поворотным столом.
Оператор устанавливает детали в сборочно-сварочную оснастку, после чего выходит за световые барьеры, нажимает кнопку на пульте оператора и поворотный стол делает разворот на 180 градусов, располагая собранное изделие перед роботом, а перед оператором – уже готовое, сваренное.

Цены и комплектация

1 Комплекс роботизированной сварки 2 Промышленный робот CRP-RH14-10-W 3 Одноосевой поворотный стол CRP WB1S-1000A 4 Сварочный источник MEGMEET Ehave CM350 (включая механизм подачи проволоки, сварочную горелку) 5 Станция обслуживания горелки 6 Тумба для робота 7 Барьеры безопасности 8 Защитное ограждение, включая сварочные шторы 9 Обучение персонала 10 Интеграция в единый комплекс. Пусконаладочные работы на территории заказчика

Общая стоимость комплекса: 6 400 420 руб. (включая НДС 22%)
