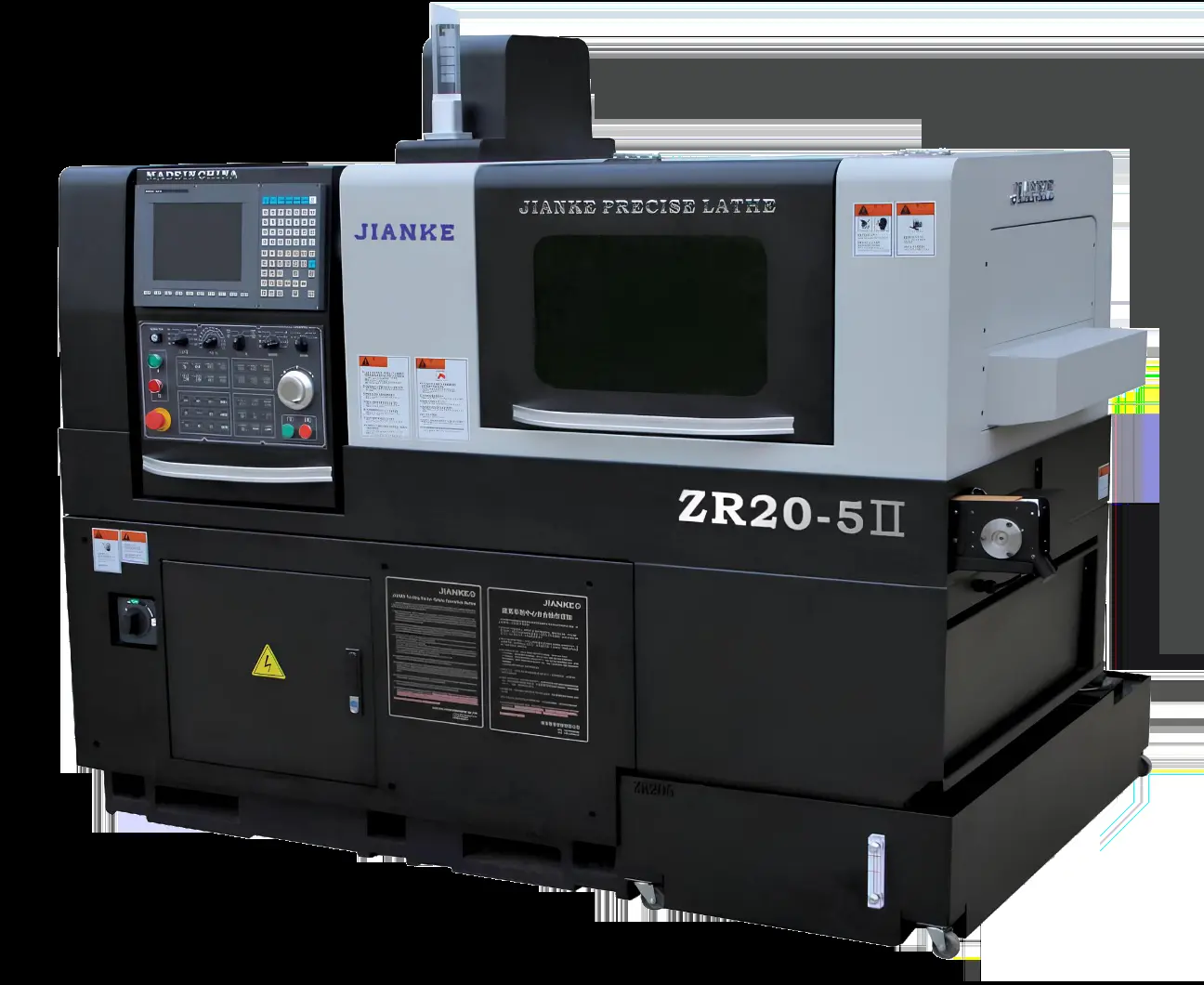

Токарный автомат швейцарского типа с ЧПУ ZR20-5II

ZR20-5II — это высокоточный токарный автомат швейцарского типа с числовым программным управлением, предназначенный для комплексной обработки прецизионных деталей. Станок реализует 5-осевую систему управления, благодаря чему способен выполнять сложные операции точения и фрезерования в одном установе, значительно повышая производительность и сокращая потребность в переустановке детали. Конструктивной особенностью ZR20-5II является его швейцарская компоновка: заготовка поддерживается направляющей втулкой рядом с инструментом, что позволяет обрабатывать длинные, тонкие и сложные детали с высокой стабильностью и точностью. Наличие двойного шпинделя обеспечивает последовательную обработку с обеих сторон детали, включая обратное точение и торцевые операции, без необходимости ручного переворота или смены оборудования. Области применения ZR20-5II включают медицинскую промышленность, электронику, часовую промышленность, приборостроение, автомобильную и аэрокосмическую отрасли. Серия воспроизводительных токарных автоматов швейцарского типа с ЧПУ ZR20-5II ZR20-5II поддерживает два режима работы: с вращающейся направляющей втулкой и без неё.

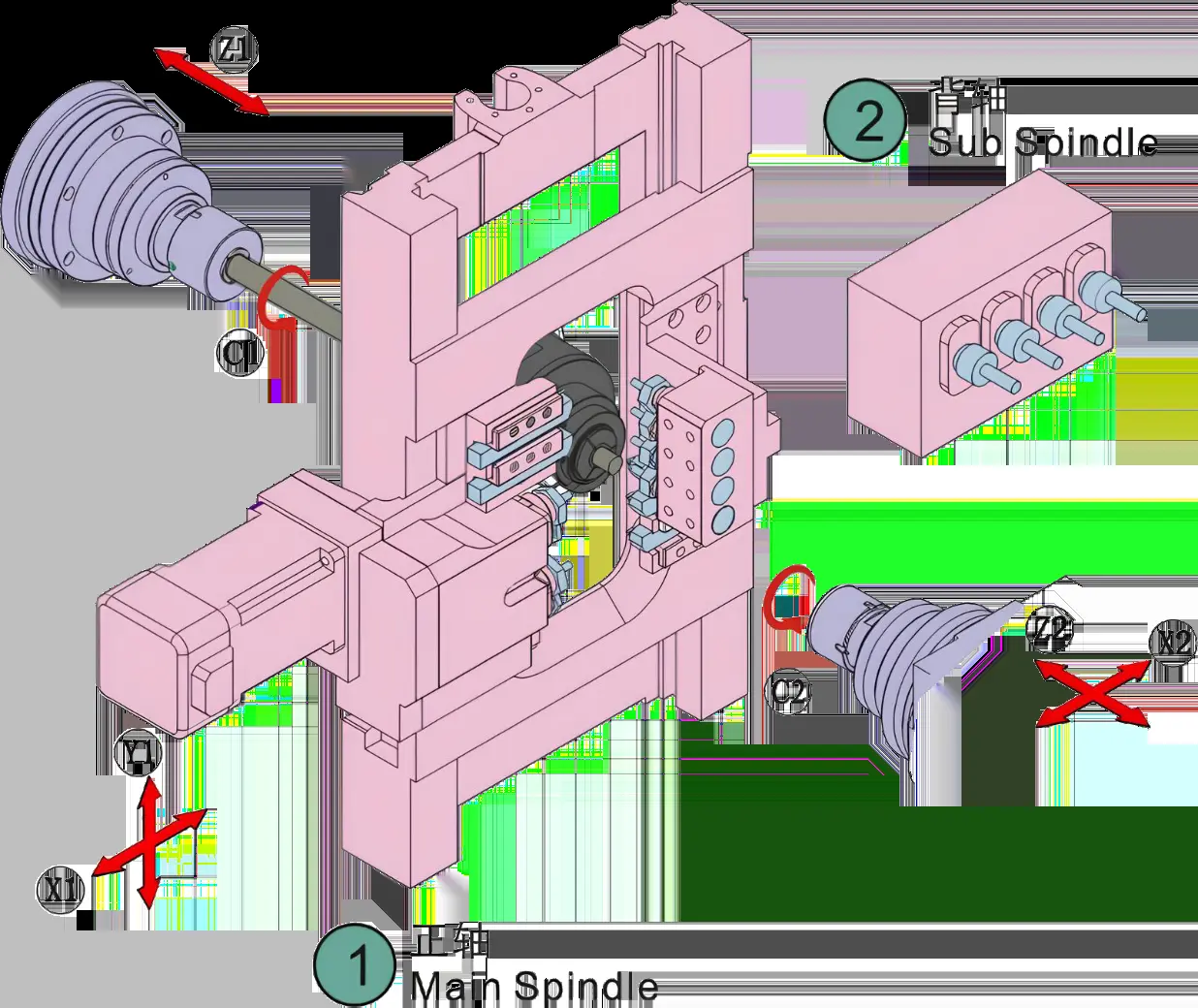

Принцип обработки на токарных автоматах швейцарского типа

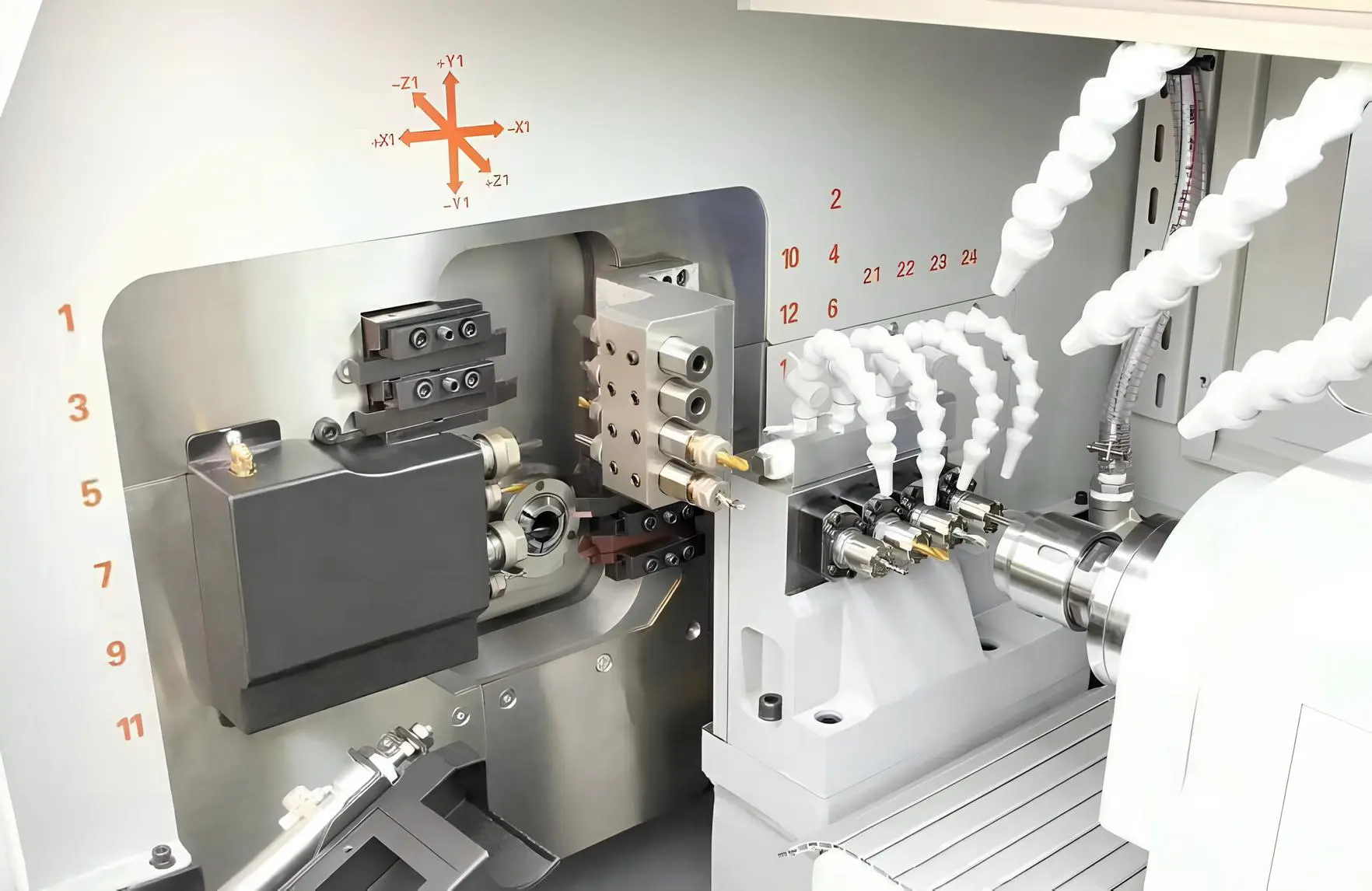

Рабочая зона станка

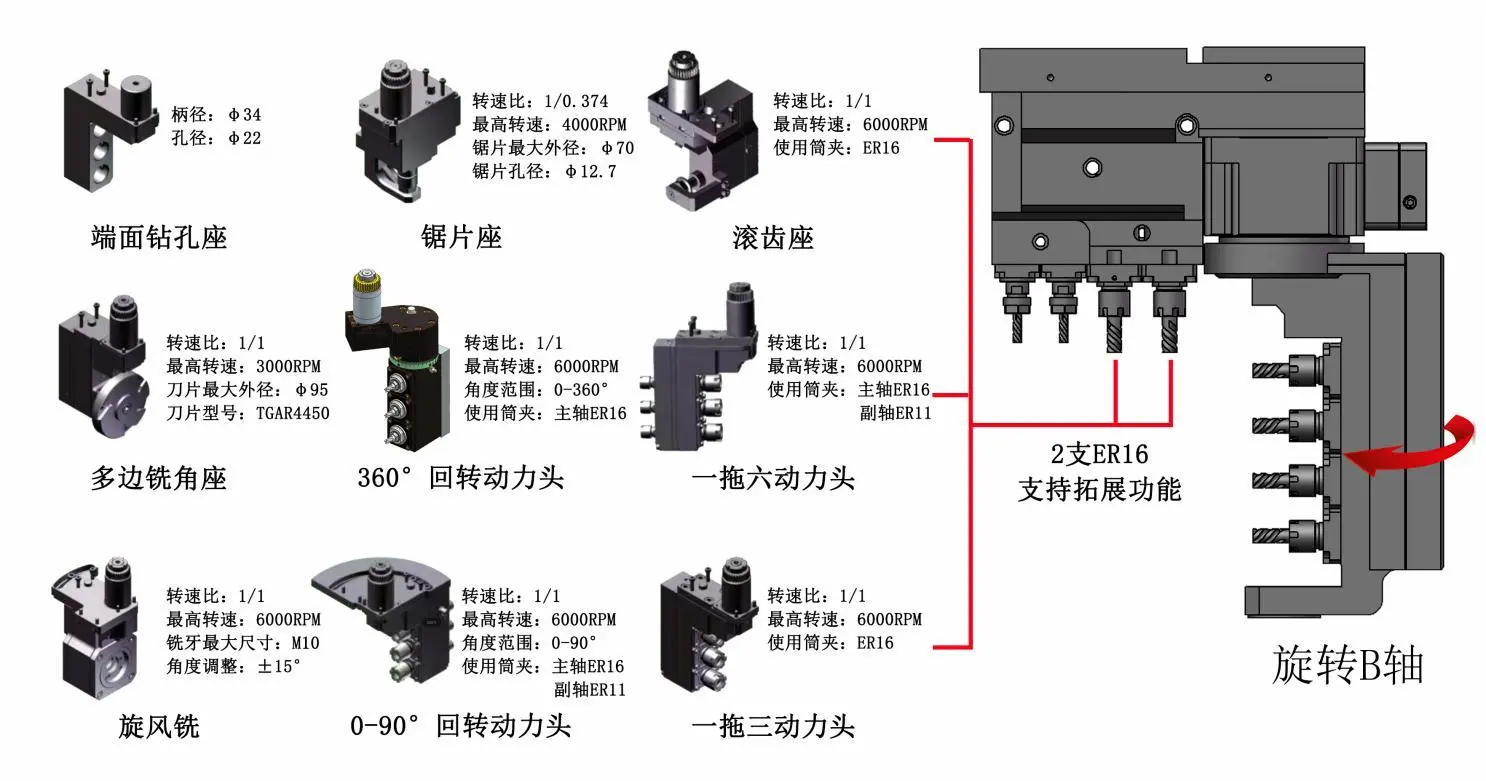

Опциональные возможности ZR20-5II

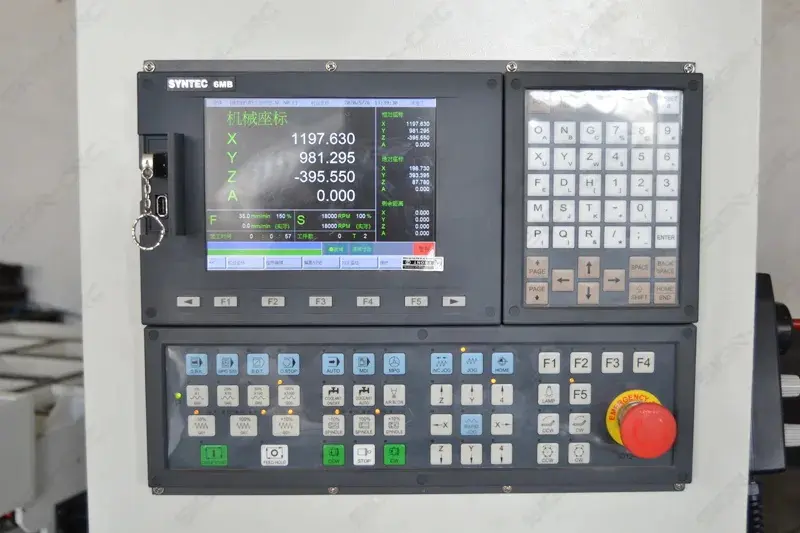

Система ЧПУ Syntec 220TB-A

Барфидер

Параметры обработки Макс. диаметр обработки 20 мм Макс. длина одиночной подачи 90

Шпиндель 10000 / 6000
22
2,2 / 3,5

Инструмент 5×12×12
2×ER11 + 2×ER16

ЧПУ Syntec 220TB-A 0,001

Мощность 50
24 / 28
0,75

Общие параметры 13,5
2200х1450х1690
2540

Комплектация: Syntec
NSK
THK
Schneider
Omron

Цены и комплектация:

1 Токарный обрабатывающий центр ZR20-5II 2 Syntec 220TB-A
3 Освещение
4 Сигнальная лампа
5 Датчик
6 Конвейер
7 Барфидер
8 Доставка
9 Пусконаладка
10 Инструктаж

Общая стоимость комплекса: 4 692 480 руб. (включая НДС 22%)
